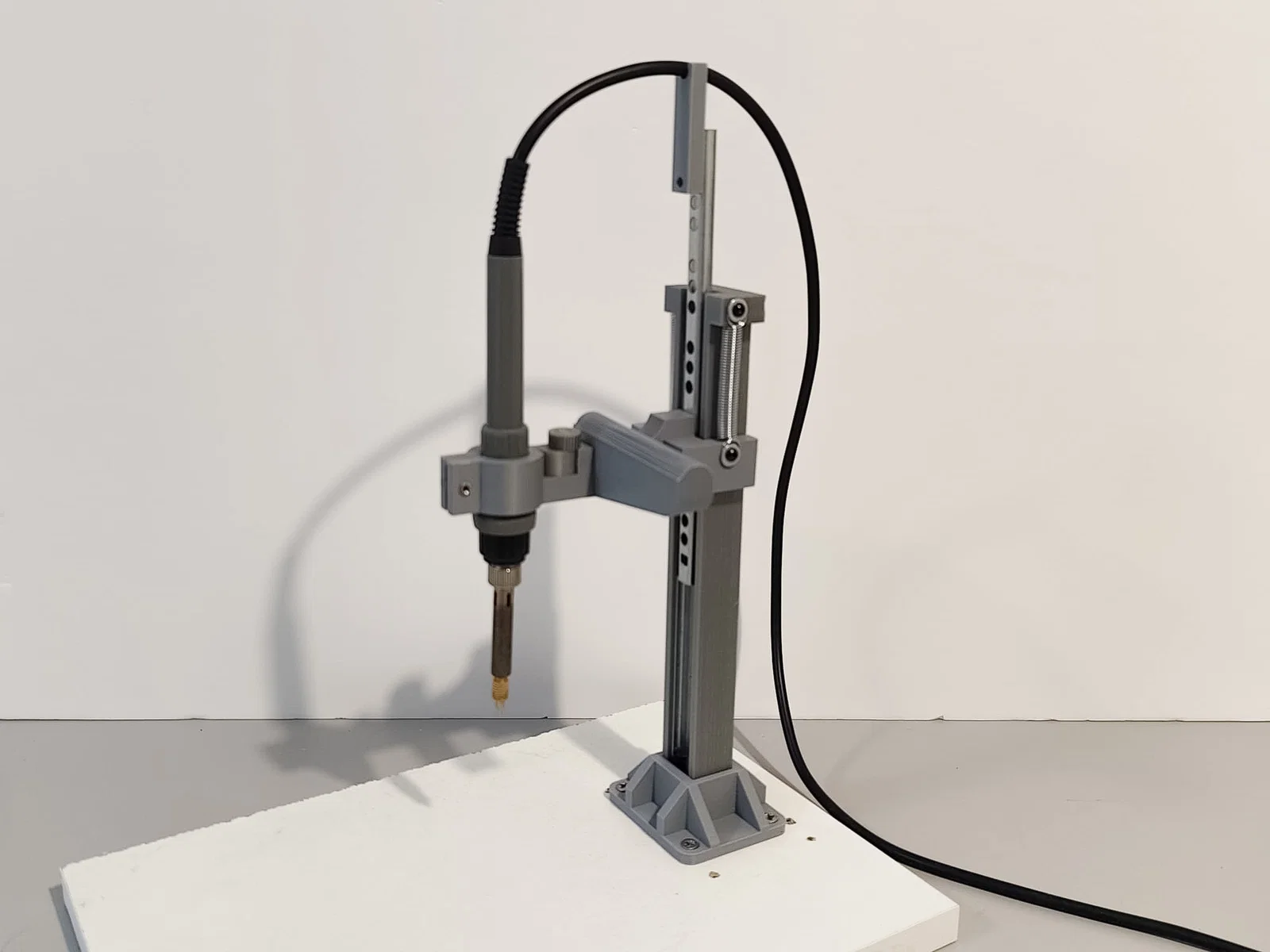

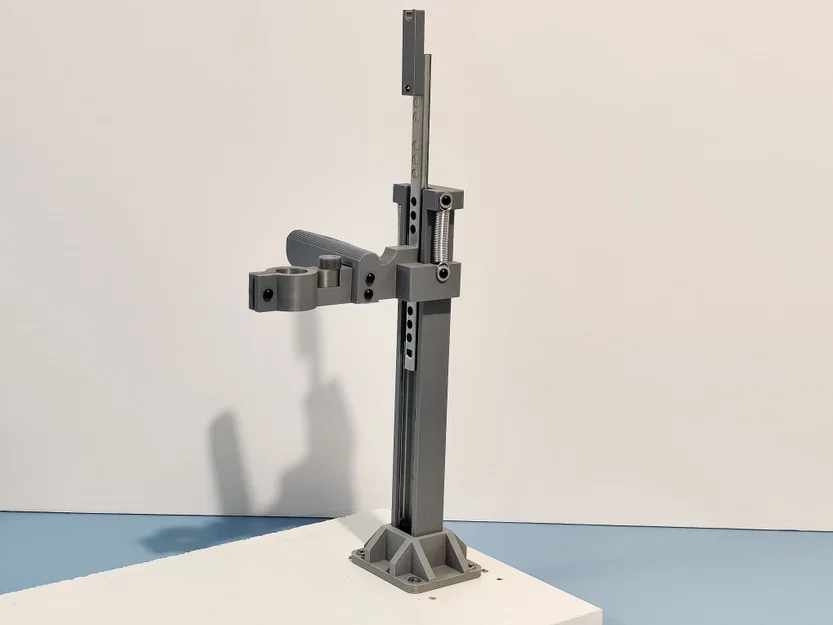

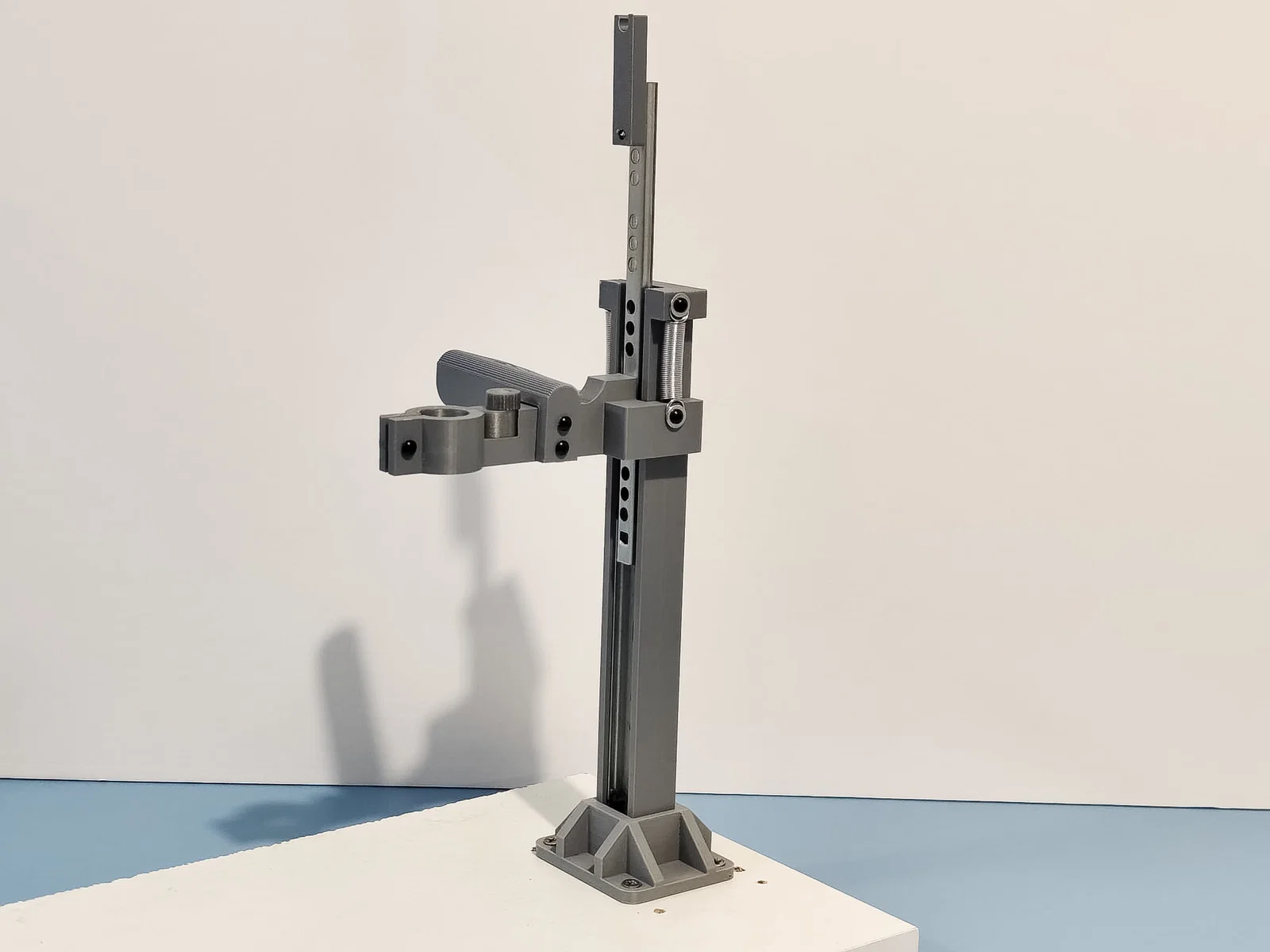

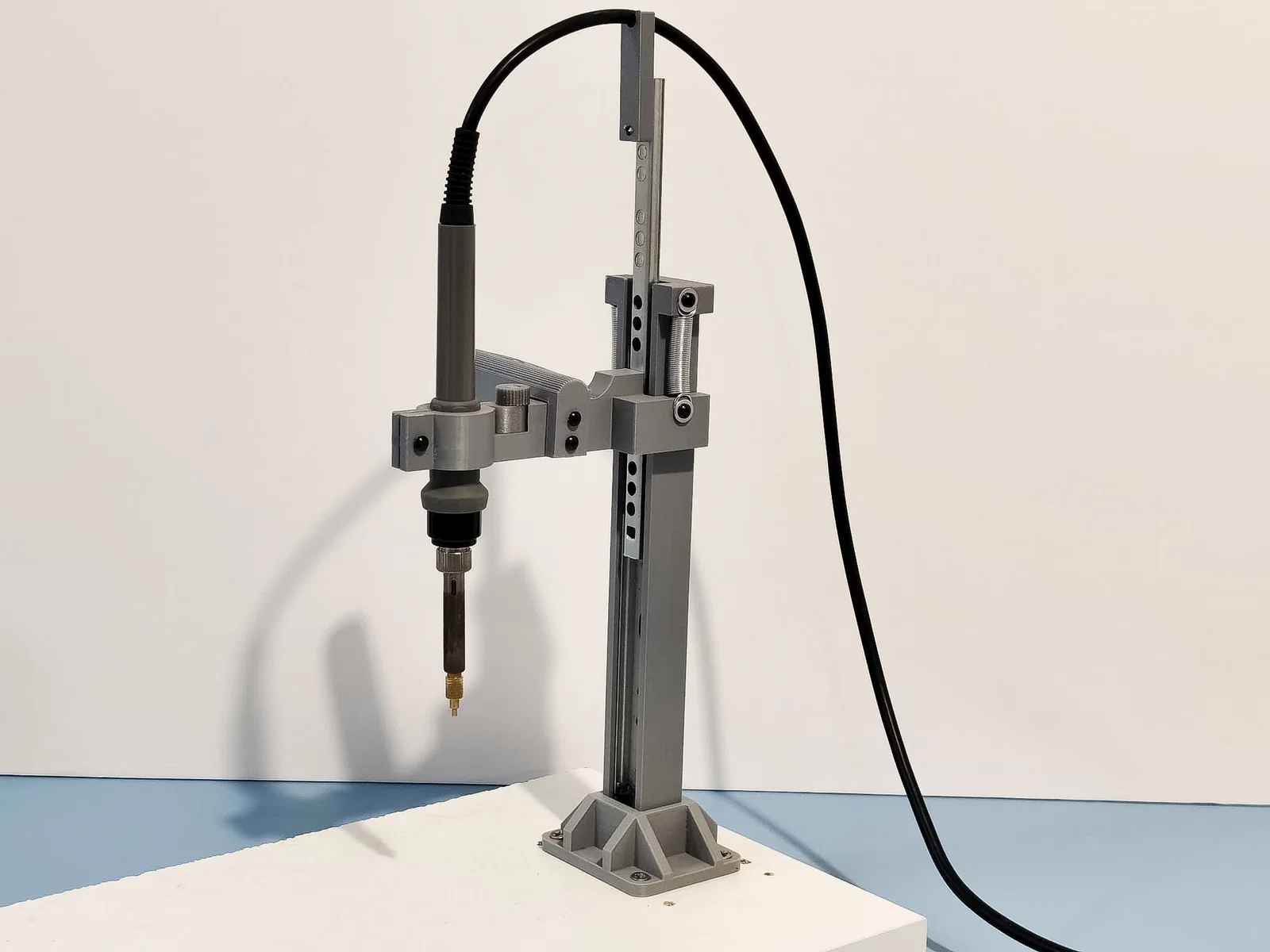

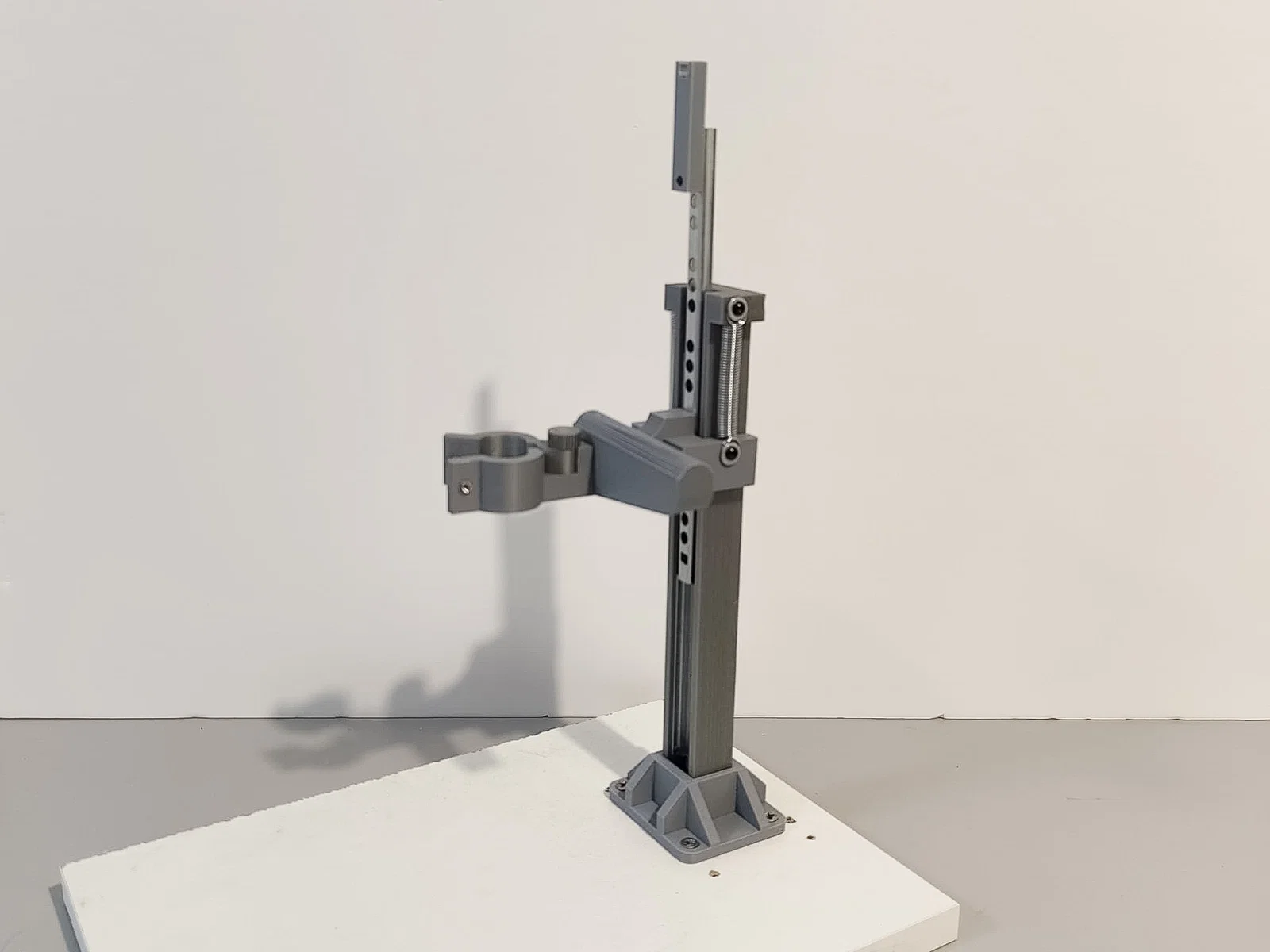

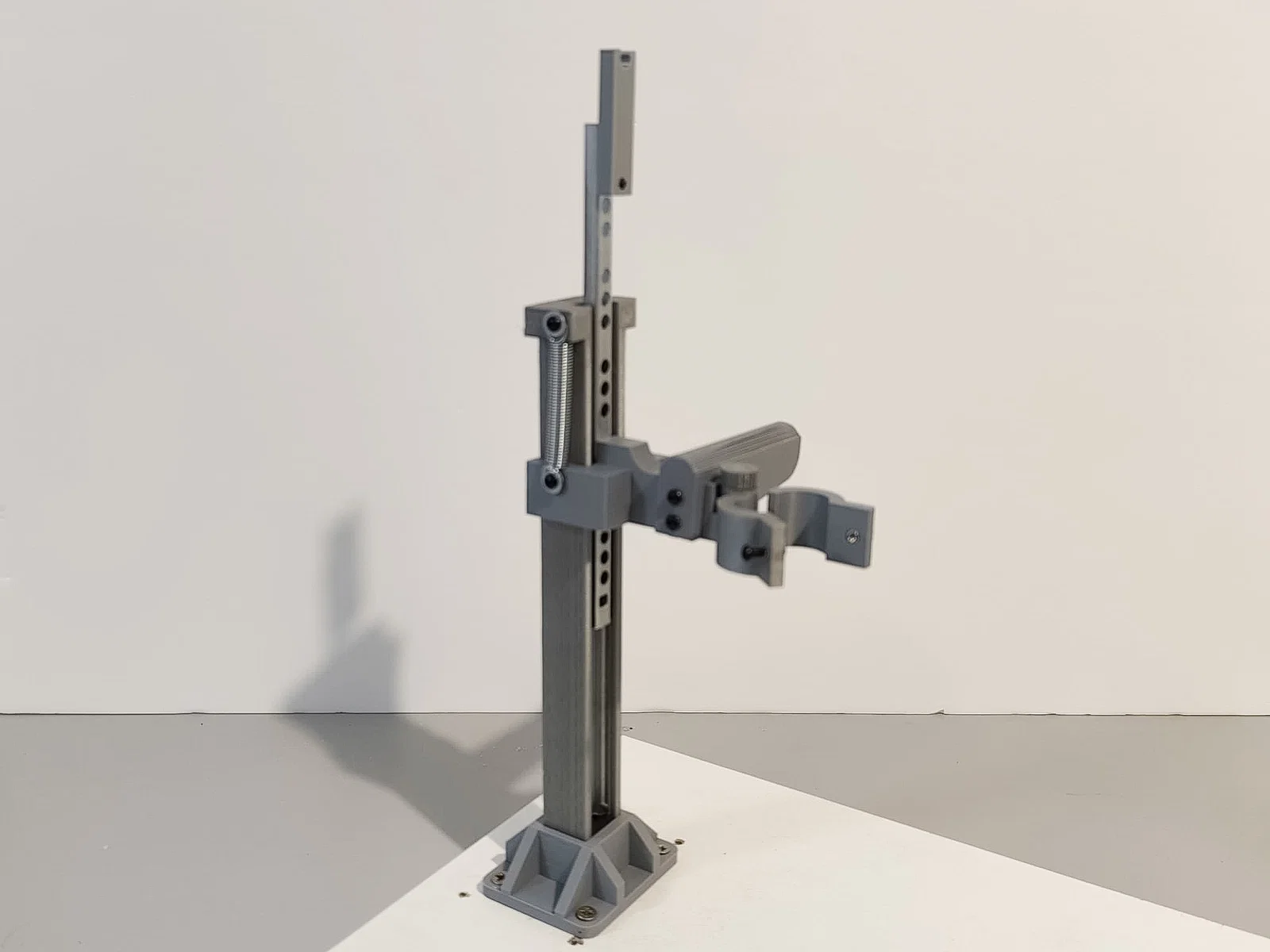

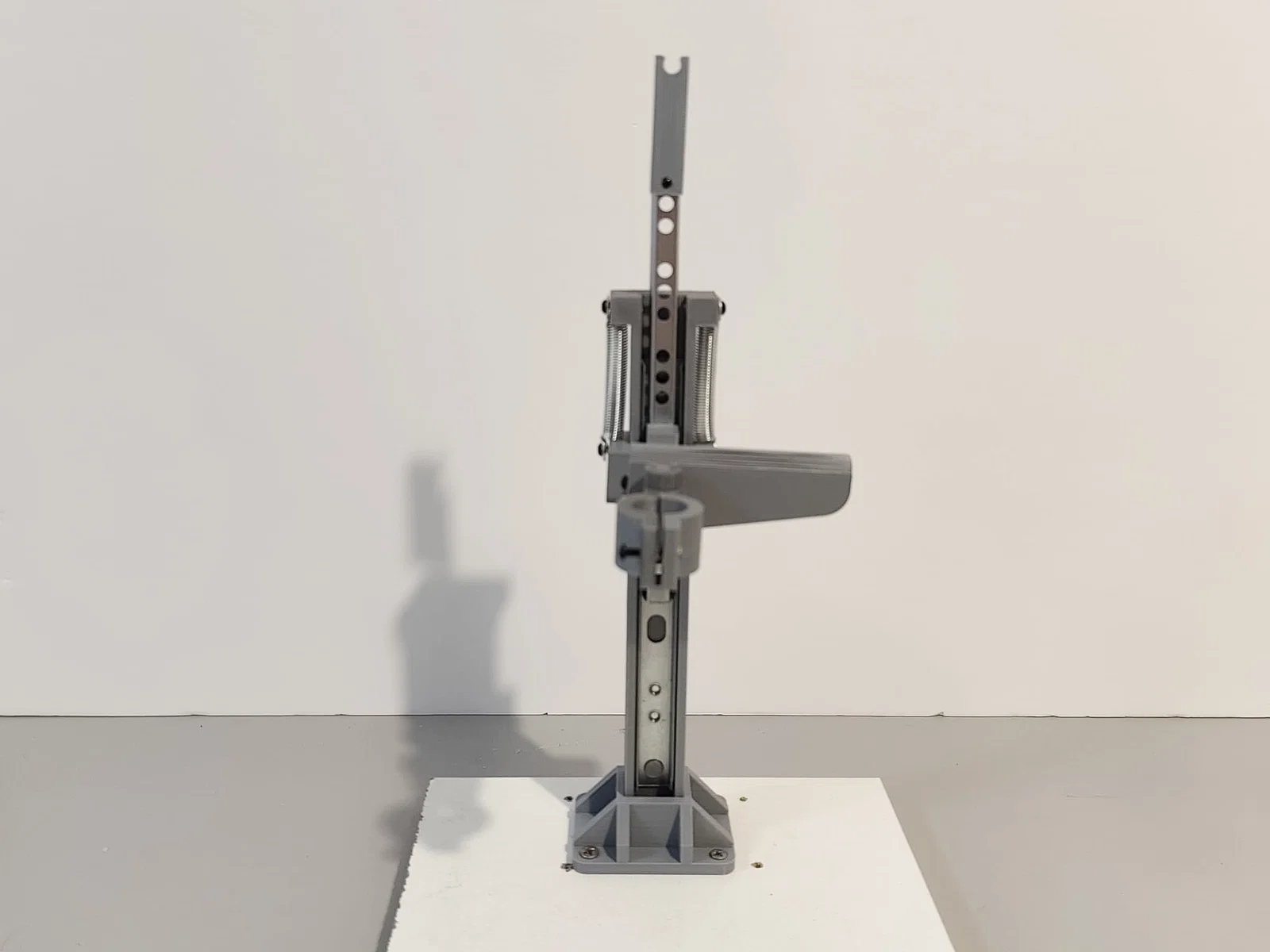

Đế giữ mỏ hàn đơn giản
Chiếc đế giữ mỏ hàn đơn giản nhưng vô cùng tiện lợi, hỗ trợ đắc lực cho việc lắp đặt các chi tiết brass heat-set inserts vào linh kiện in 3D. Sử dụng kết hợp với ray trượt ngăn kéo để có trải nghiệm tốt nhất.
Mô tả

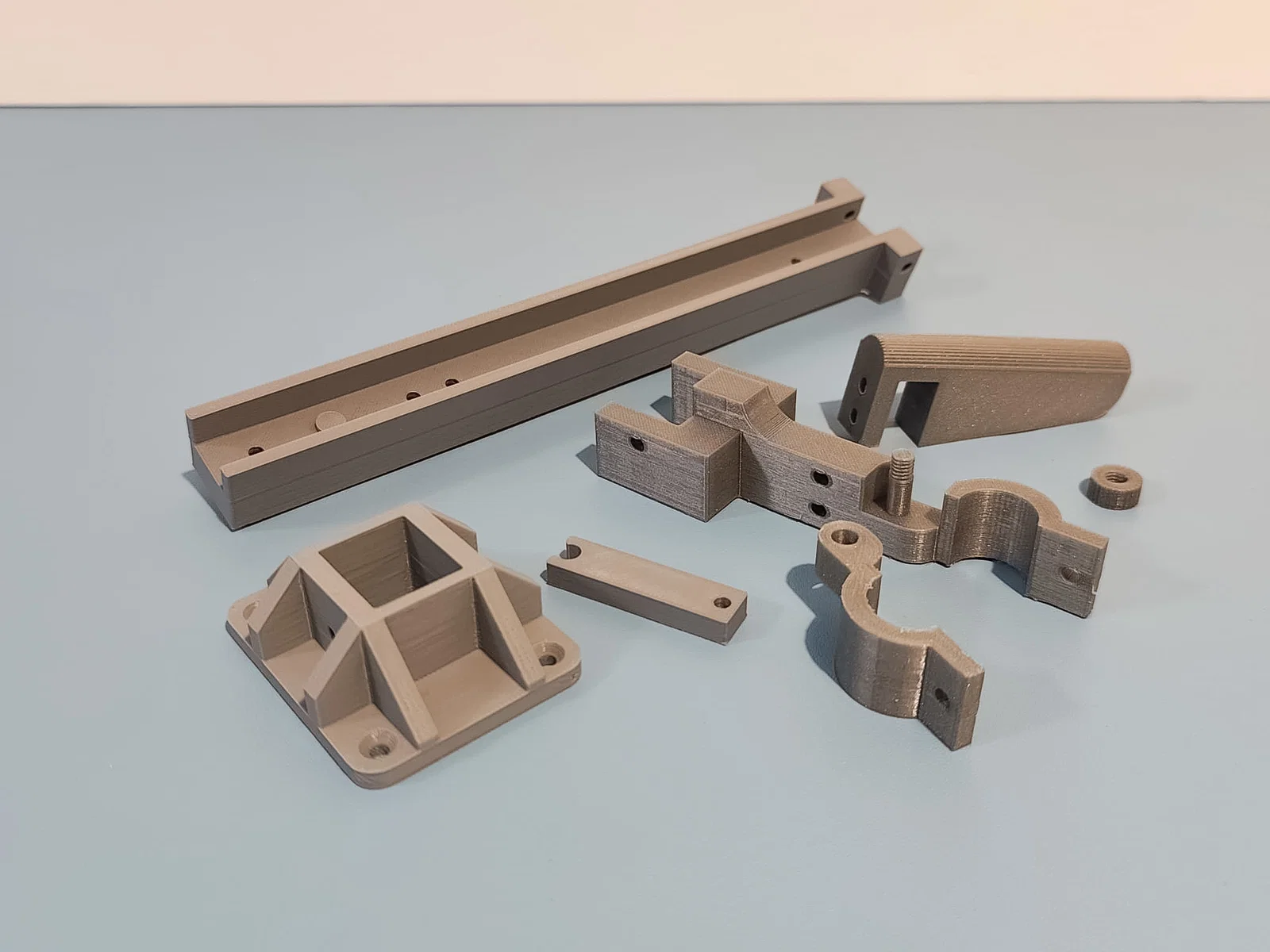

Mình đã thiết kế chiếc đế giữ mỏ hàn đơn giản này, cá nhân mình thấy nó rất hữu ích khi lắp các miếng brass heat-set inserts vào những món đồ in 3D của mình. Ngoài các linh kiện in 3D, thiết kế này cần các phụ kiện phần cứng sau để lắp ráp:
- Lò xo: đường kính 8 mm x 47 mm – 2 cái
- Vít M4 x 12 mm: 2 cái
- M3 brass heat-set inserts: 12 cái
- Vít đầu dù lục giác M3 x 6 mm: 9 cái
- Vít đầu dù lục giác M3 x 12 mm: 4 cái
- Long đền M3: 5 cái
- Vít bắn tôn M4 x 12 mm: 4 cái
Thành phần chính của bộ đế này là thanh ray trượt ngăn kéo của thương hiệu Mprofi MT (kích thước 17 mm x 182 mm). Mình đã mua nó trên Amazon tại Tây Ban Nha.

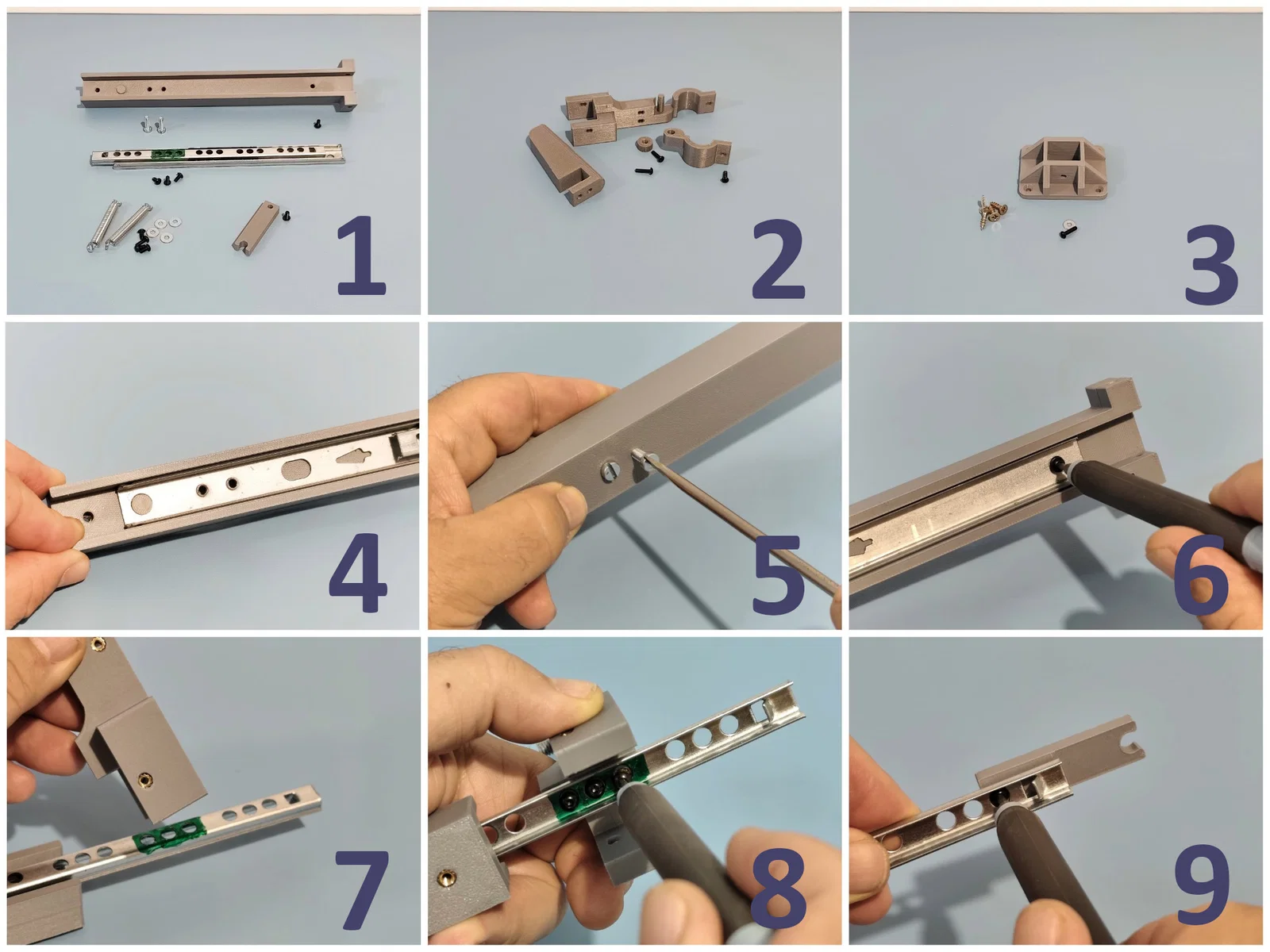

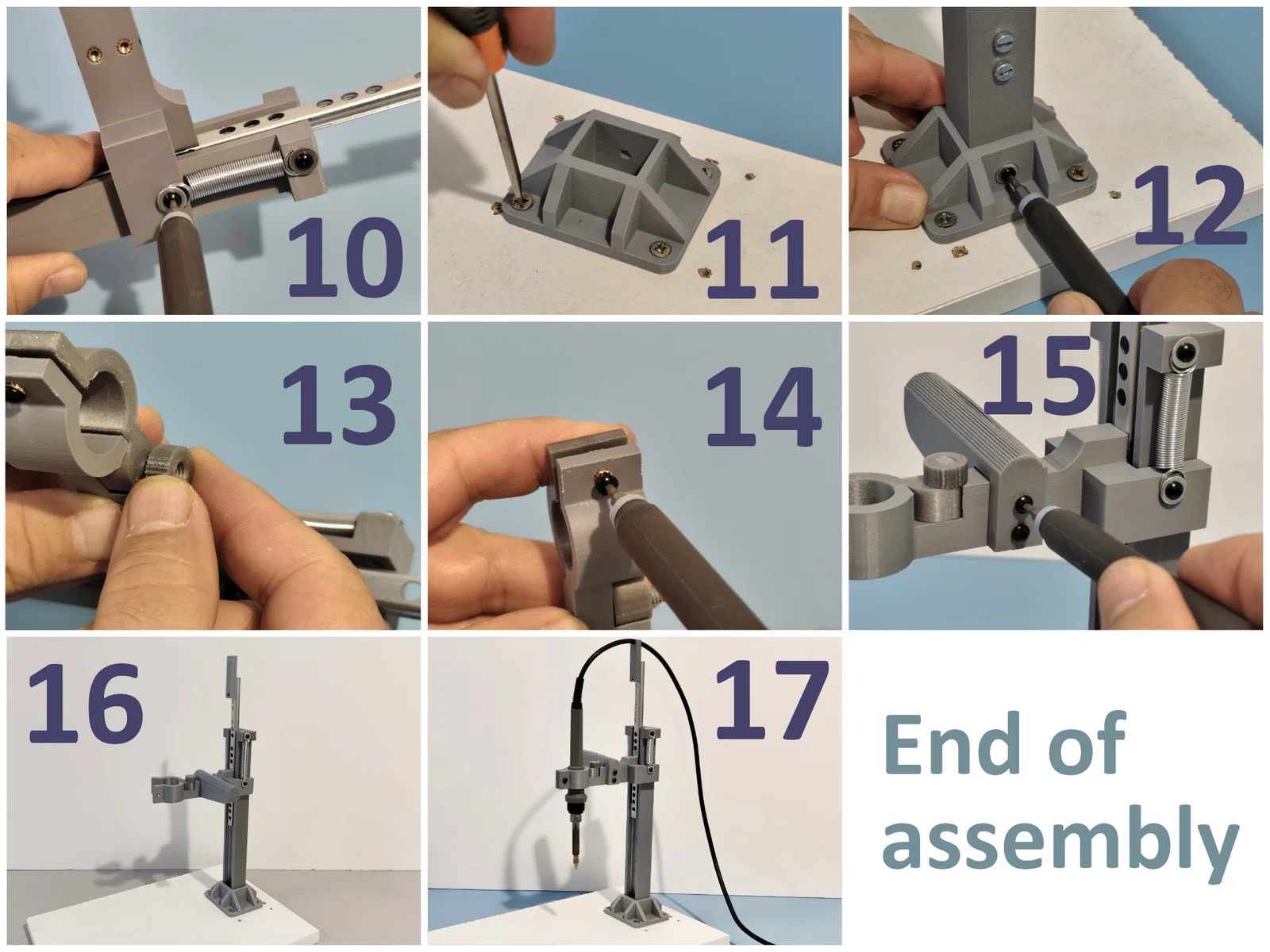

Bạn có thể xem hướng dẫn lắp ráp trong các hình ảnh đính kèm.
Bạn cũng có thể xem video mô tả cách hoạt động của nó tại đây:
Bạn cũng có thể kết hợp bản dựng này với các mẫu thiết kế khác của mình.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
