Bộ sạc USB-C năng lượng mặt trời dùng siêu tụ điện

Đây là bộ sạc nhỏ mình tự làm để sạc đèn pin khi đi cắm trại. Mình muốn dùng siêu tụ điện thay vì pin, làm cũng rất vui và đơn giản vì mạch sạc khá dễ làm, không lo bị lỗi.

Tính năng:

• Không gian chứa tụ điện 3000f (~3200mAh) để sạc thiết bị
• Tấm pin năng lượng mặt trời để sạc cho bộ tụ

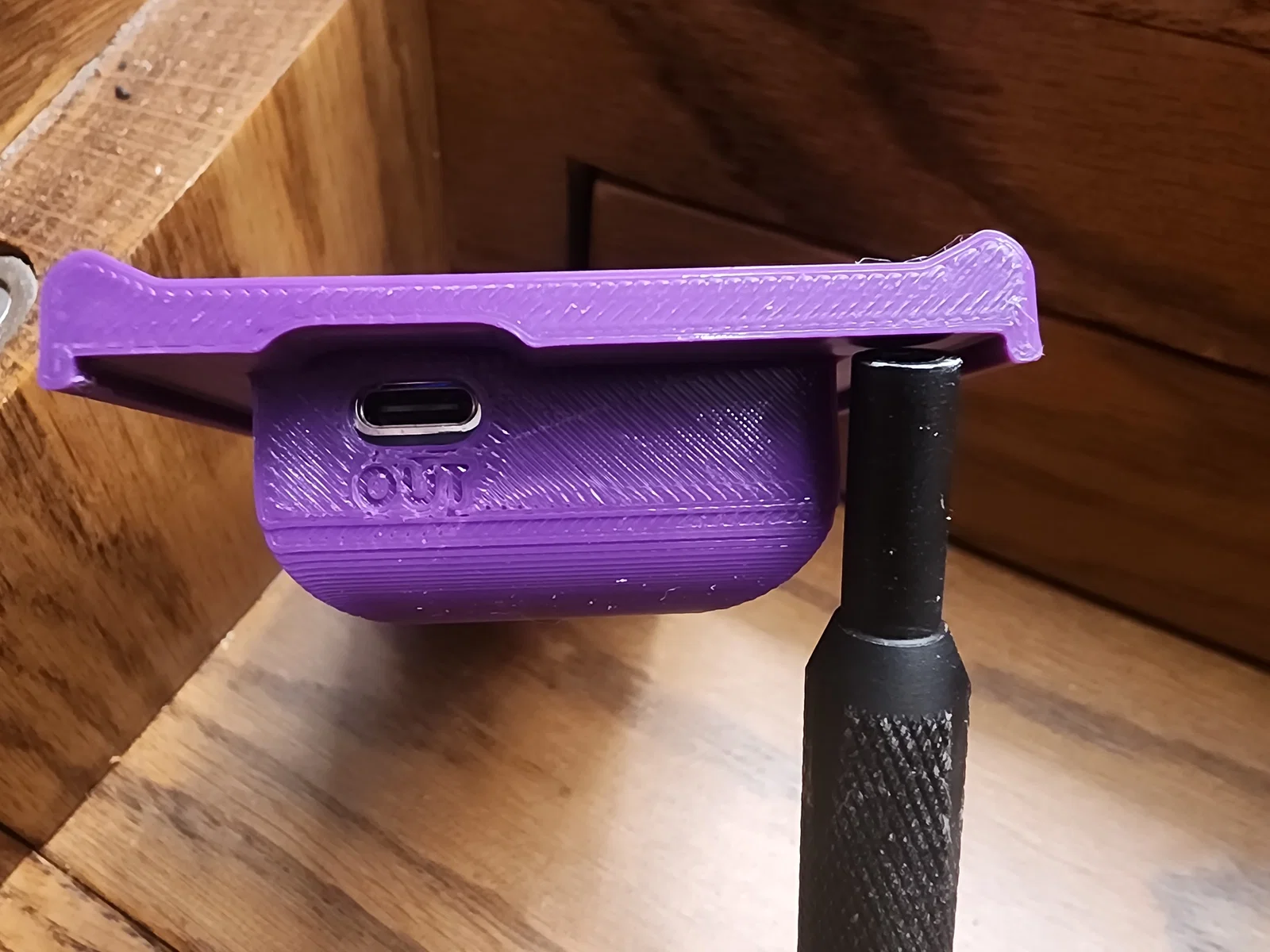

• Đầu ra USB-C (5V 1A)

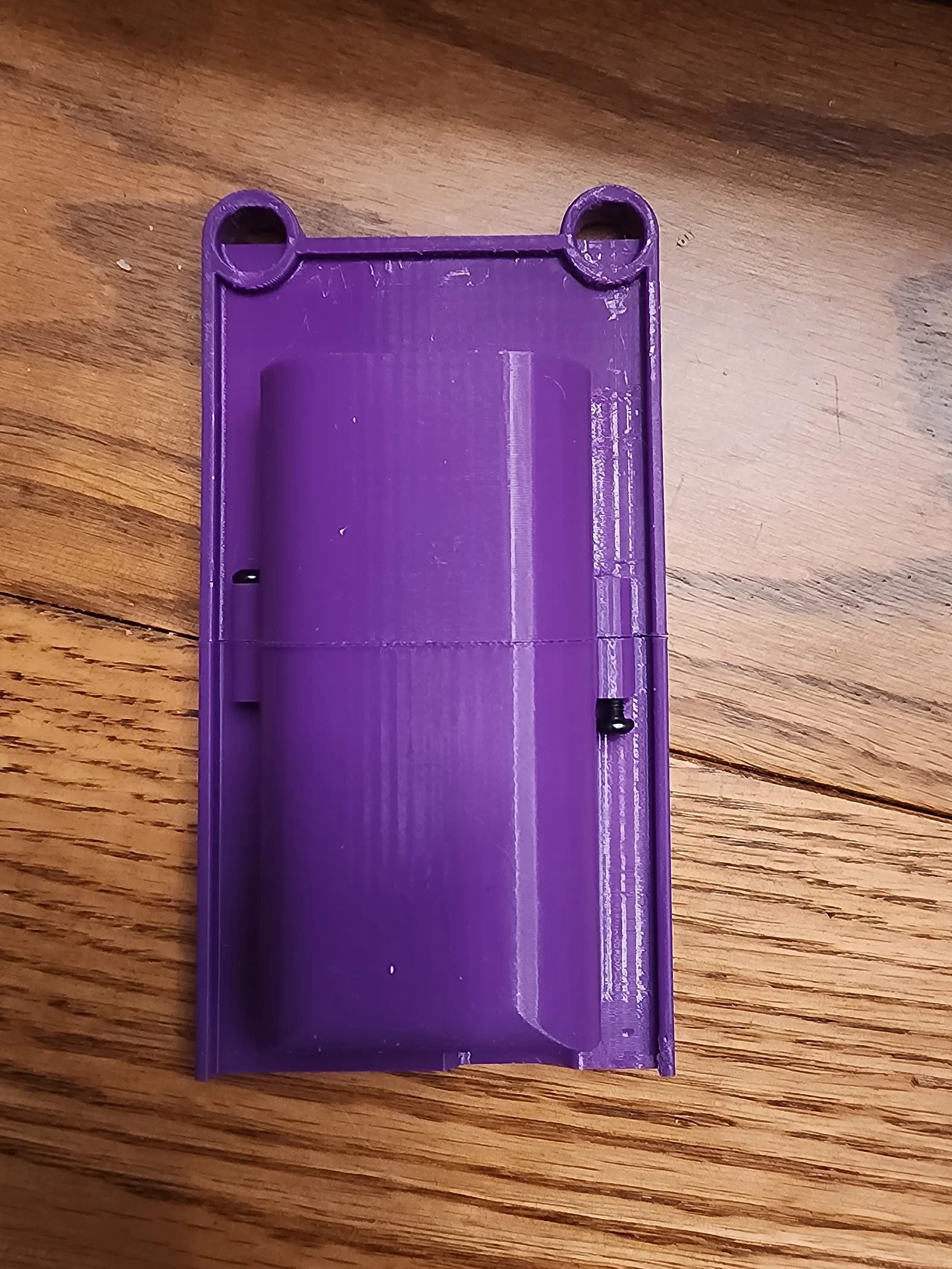

• Các vòng móc ở phía trên để gắn vào balo hoặc treo lên
• Gờ ở 3 cạnh mặt sau để dễ dàng chống bằng cành cây, giúp hướng tấm pin về phía mặt trời để lấy nắng tốt nhất.

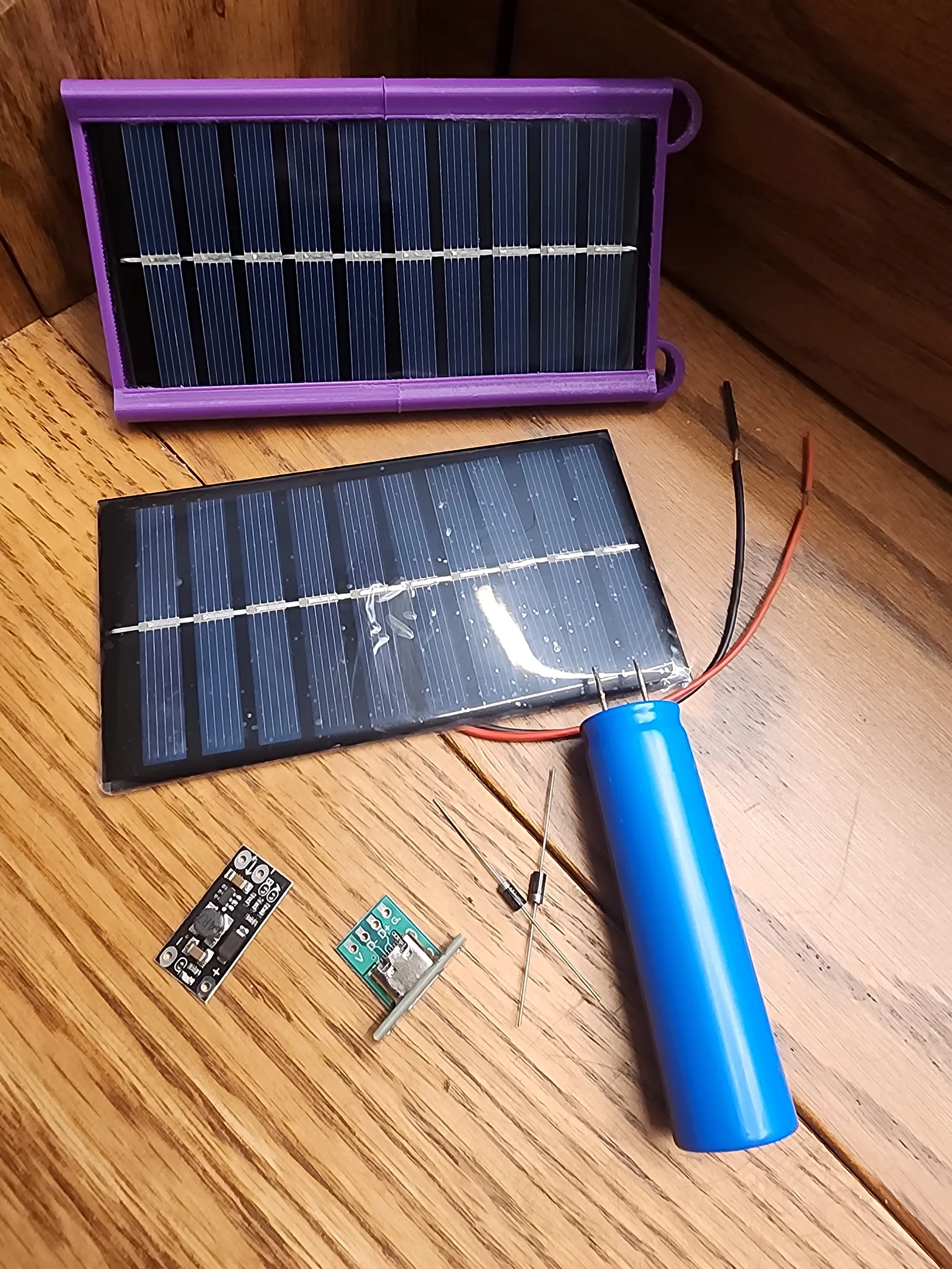

Danh sách vật tư: 1 Tấm pin năng lượng mặt trời 5V hoặc 6V, kích thước 60mm x 110mm: https://www.amazon.com/dp/B0B8YHP7NR 1 Mạch đầu ra USB-C: https://www.amazon.com/dp/B0F3WVBGCP 1 Mạch tăng áp 5V: https://www.amazon.com/dp/B0BL7BRDYM 2 Điốt Schottky 1N5817: https://www.amazon.com/dp/B0FC2CTR7F 2 Siêu tụ điện Graphene 3000F: https://www.alibaba.com/product-detail/Versatile-super-capacitor-2-7v-3000f_1600996044052.html

Hướng dẫn lắp ráp: Việc đi dây hơi rắc rối một chút. Đầu tiên là bộ siêu tụ. Hàn cực + của tụ này với cực - của tụ kia. Xong, dễ đúng không nào. Tiếp theo, nối tấm pin năng lượng mặt trời vào bộ tụ. Hàn dây + của tấm pin vào cực dương (đầu không có vạch) của điốt Schottky thứ nhất, sau đó nối cực âm (đầu có vạch) của điốt đó vào cực dương của điốt thứ hai... rồi nối cực âm của điốt thứ hai vào cực + của bộ tụ. Cuối cùng, dây - của tấm pin nối vào cực - của bộ tụ. Bước cuối là nối cực + và - của bộ tụ vào đầu vào của mạch tăng áp 5V, rồi nối đầu ra của mạch tăng áp vào chân V và G của mạch USB-C...

Sau đó chỉ cần nhét hết vào trong vỏ... và dùng 3 con ốc m3x16mm để cố định lại.

Cần hỏi gì thì cứ bình luận nhé, đây là dự án cá nhân nhỏ mình muốn chia sẻ thôi... Chúc các bạn làm thành công ;)

Thông tin khác:

• Mình dùng 2 điốt Schottky vì tấm pin 6V có thể cho điện áp cao hơn mức 5.4V mà bộ tụ chịu được. Mỗi điốt Schottky làm sụt áp 0.4V, nên 6V sẽ giảm xuống còn 5.2V, cực kỳ an toàn nhé ;)
• Mạch tăng áp mình chọn có dòng tối đa 1A ở 5V... nên chắc là không sạc nổi điện thoại đâu. Nếu muốn, bạn có thể mua mạch 2A 5V... siêu tụ hoàn toàn chịu được.
• Khi siêu tụ cạn kiệt, nó sẽ không sạc được gì cả, kể cả khi có nắng trực tiếp... hãy để ánh nắng sạc đầy tụ trước khi cắm sạc cho thiết bị nhé.
