Cam trả xi-nhan cho BMW 2002

Tác giả mateossh_1020771

Lượt coi
33

File 2 1,2 MB

  • indicator_cancel_ring_1781199614.stlSTL · 908,2 KB
  • indicatorcancelring_1781199615.f3dF3D · 276,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#401476
Danh mục
DIY
Ngày đăng

Mô tả

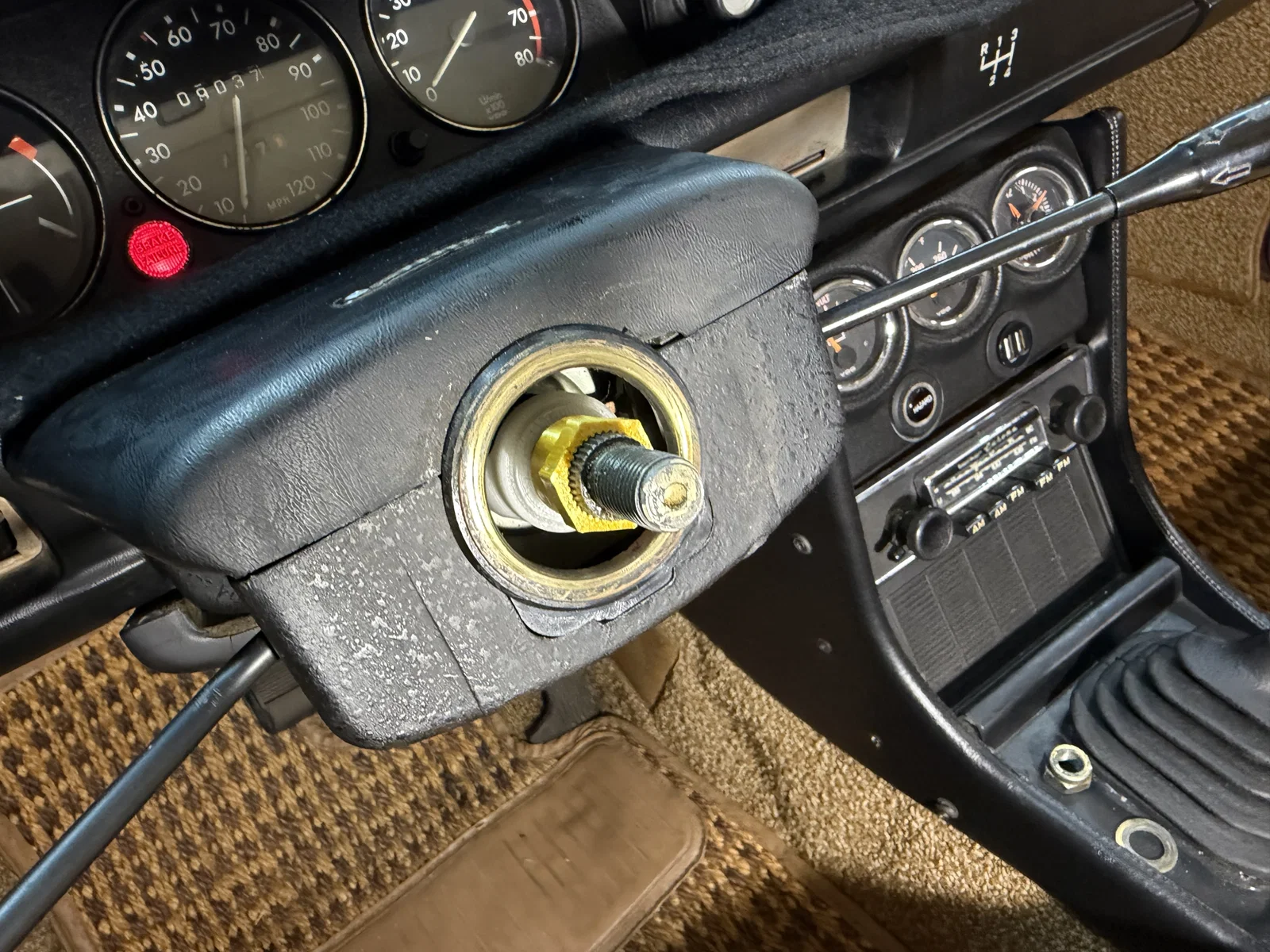

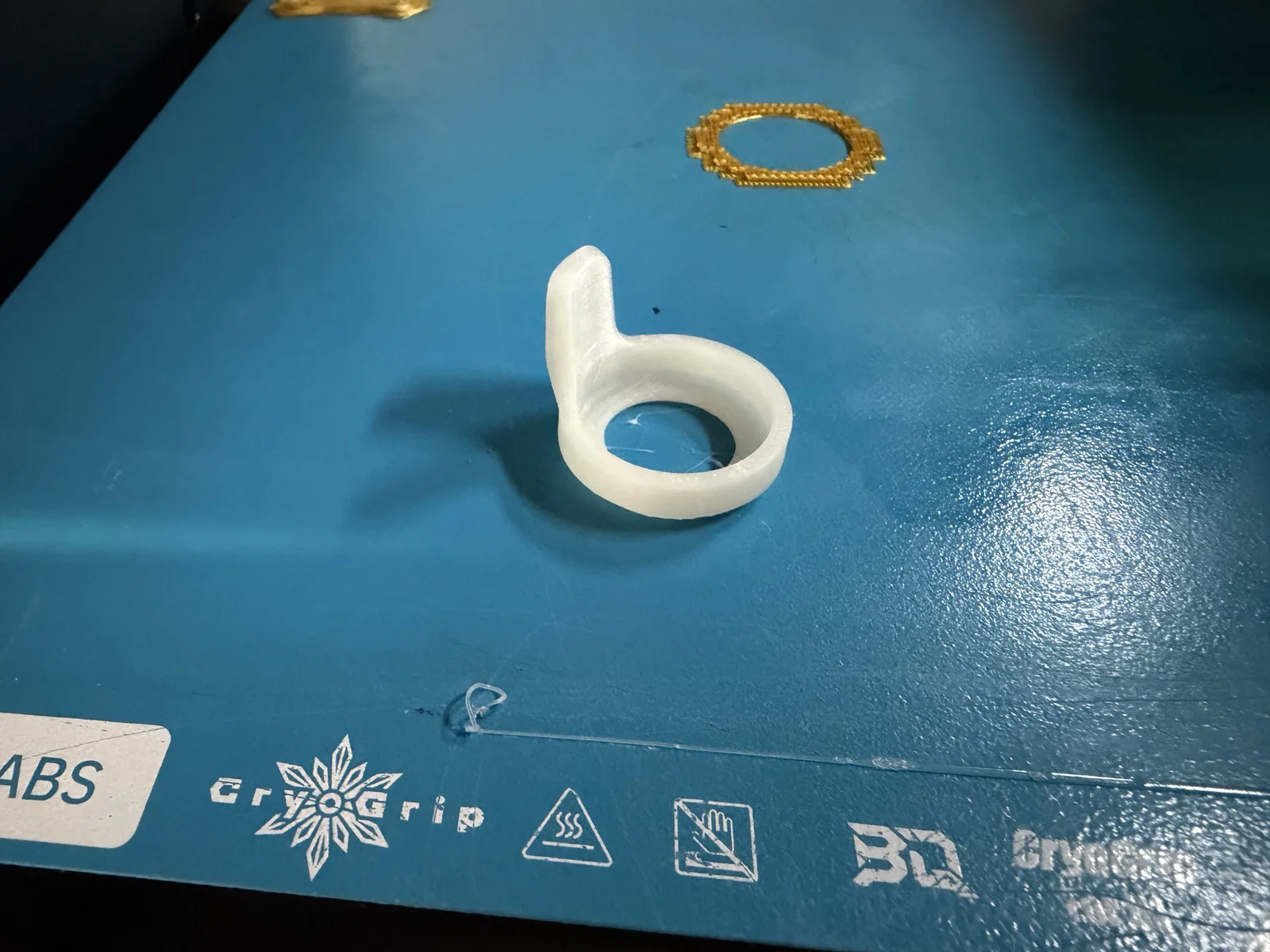

Cái xi-nhan trên chiếc BMW 2002 đời 1972 của mình không tự tắt được. Có vẻ như nguyên bản, trên trục lái có một chi tiết với cái vấu (dog?) xoay theo trục lái, khi mình bật xi-nhan thì nó sẽ đẩy vào cái lẫy để trả xi-nhan về vị trí trung gian. Nếu mình không nhầm thì linh kiện gốc đó là mã 32321118825 (Steering Shaft Spring Retainer). Tên tiếng Đức của nó là "Rückstellnocken" (cam trả về), theo mình thì cái tên này nghe dễ hiểu hơn. Mình đã thiết kế và in một chi tiết để thay thế cơ chế này. Nó được gắn vào trục lái bằng cách lắp chặt (friction-fit) rồi được ép chặt thêm bởi chính vô lăng. Trên chiếc 2002 của mình, cần xi-nhan nằm bên phải, nên mình đặt cái vấu ở vị trí 9 giờ, hoạt động rất ổn. Mình in bản hoàn thiện bằng nhựa GF-Nylon, cảm thấy rất cứng cáp dù in các lớp song song với bàn in. Mình dùng PLA để làm phần hỗ trợ (support). Cái đai ốc màu vàng trong hình là mình tự làm để xoay trục lái khi kiểm tra chức năng hoạt động.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstl
Số file mô hình
2
Tổng dung lượng
1,2 MB
File lớn nhất
908,2 KB
