Khay lấy lon Redbull tùy chỉnh (Customizable Can Dispenser)

Mình đã tìm kiếm một loại giá đỡ/khay lấy lon nước một thời gian mà phải đảm bảo tiêu chí in rẻ và dạng mô-đun để đáp ứng nhu cầu sử dụng. Vì không tìm thấy cái nào ưng ý nên mình đã tự thiết kế riêng.

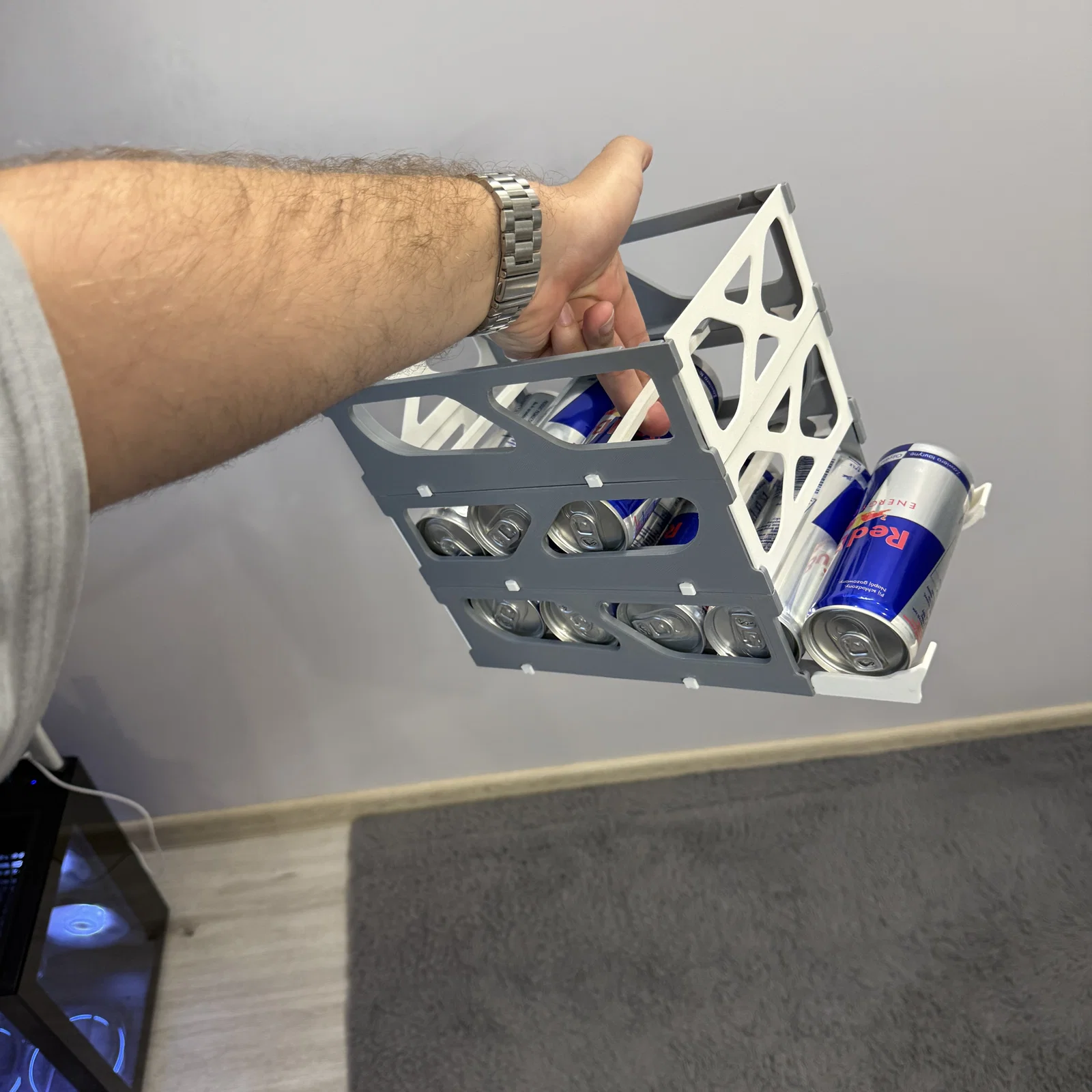

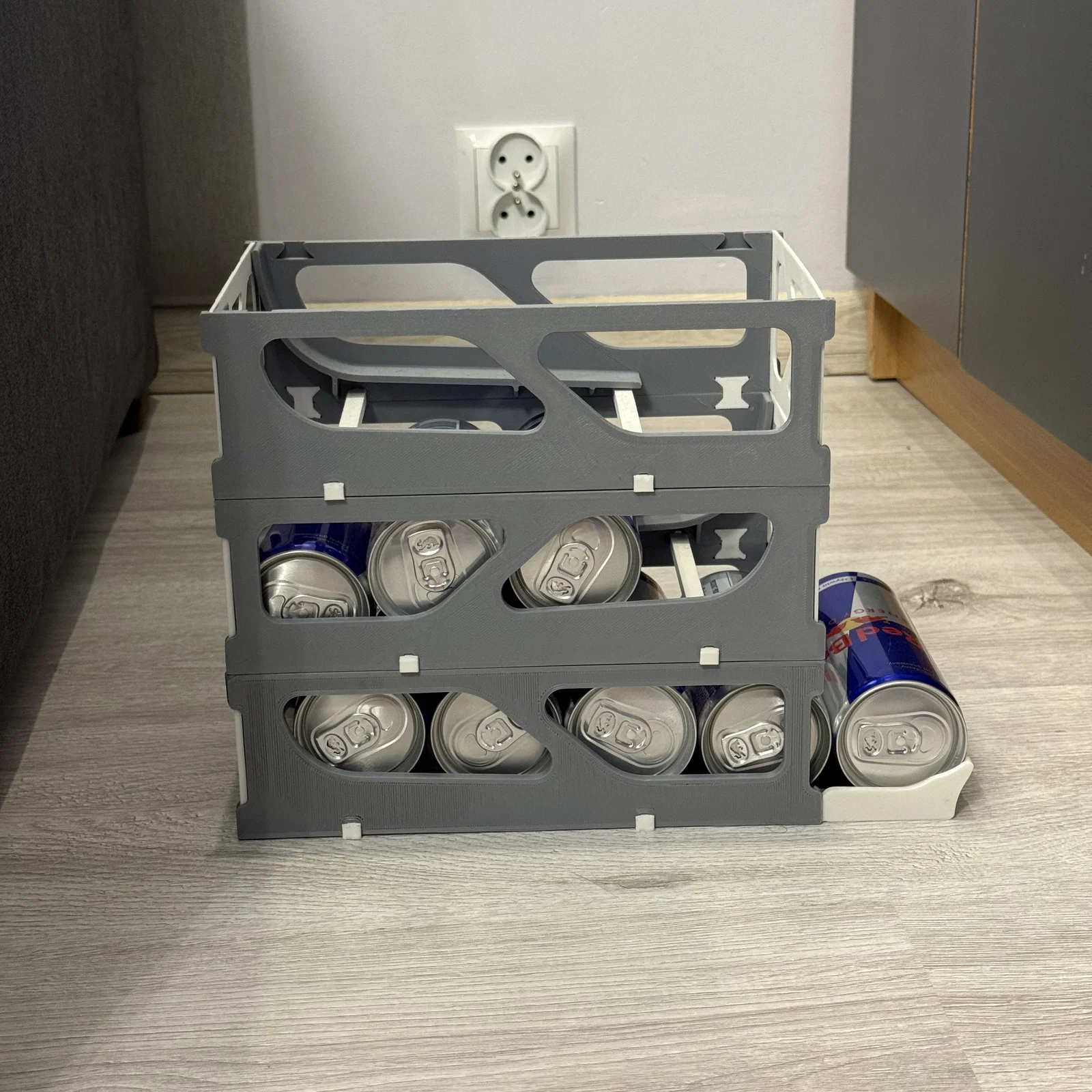

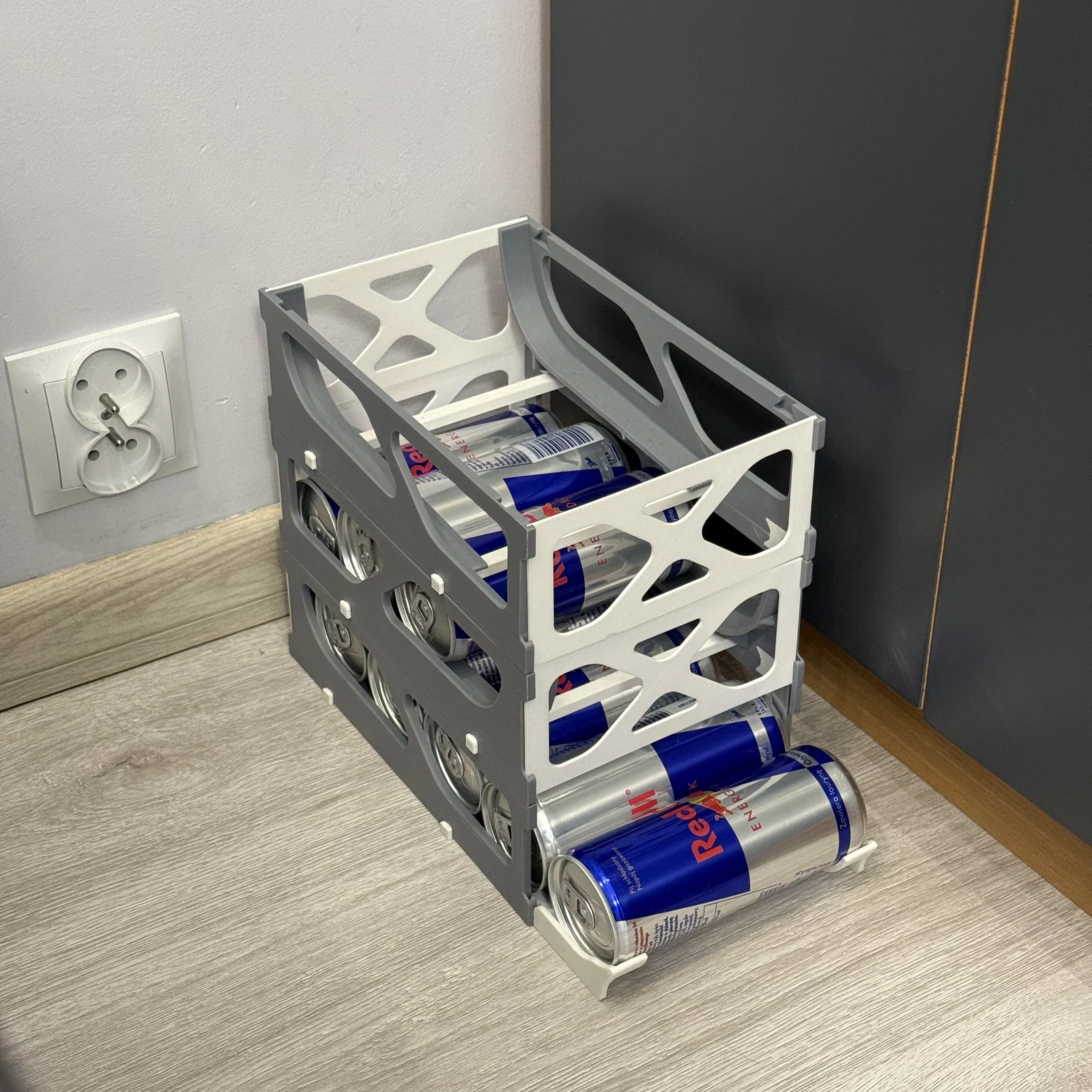

Mình đã tạo ra một khay lấy lon Redbull có thể xếp chồng và chi phí in thấp. Mình đã thử xếp chồng 3 tầng và thấy rất ổn định, bạn có thể xếp cao khoảng 6 tầng nhưng mình chưa thử qua. Mỗi tầng chứa được khoảng 4 lon, tầng dưới cùng chứa được 5 lon.

Thông tin in ấn: NHỚ ĐẢO CHIỀU (MIRROR) WALLS VÀ SLIDE

4 tường (wall loops), 3 lớp trên/dưới, 30% gyroid infill Kiểm tra ghi chú dưới các file để biết số lượng cần in cho mỗi loại

Hướng dẫn lắp ráp:

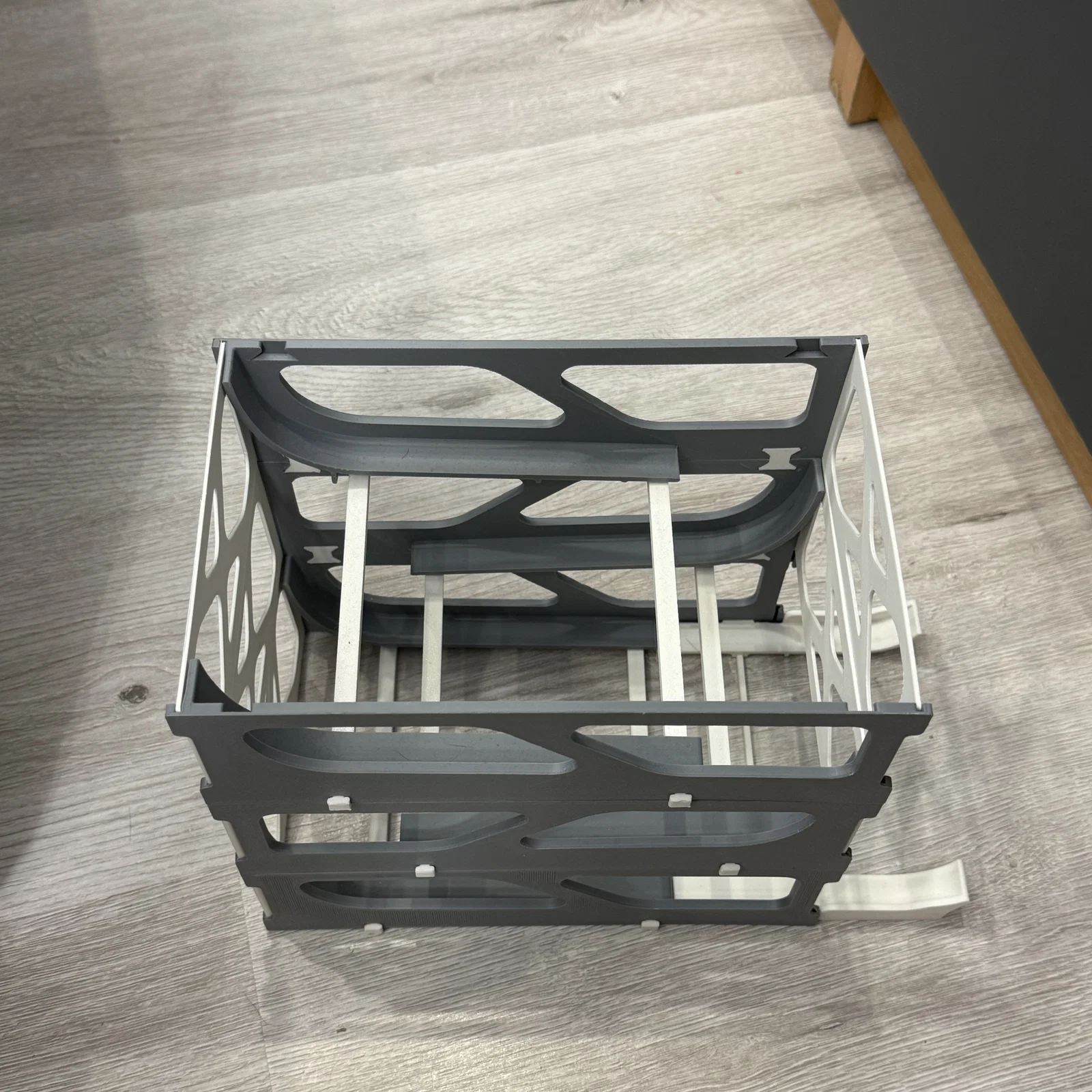

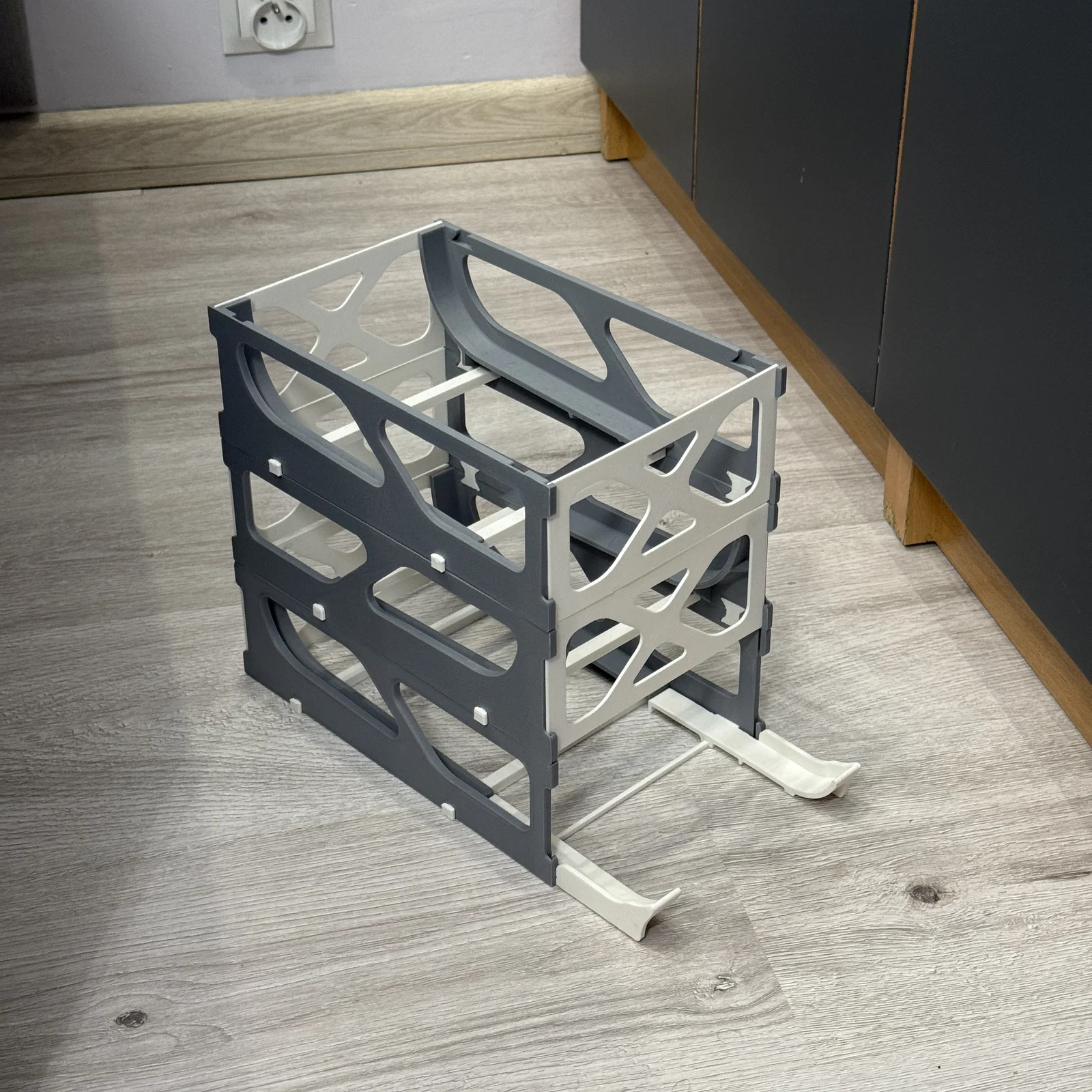

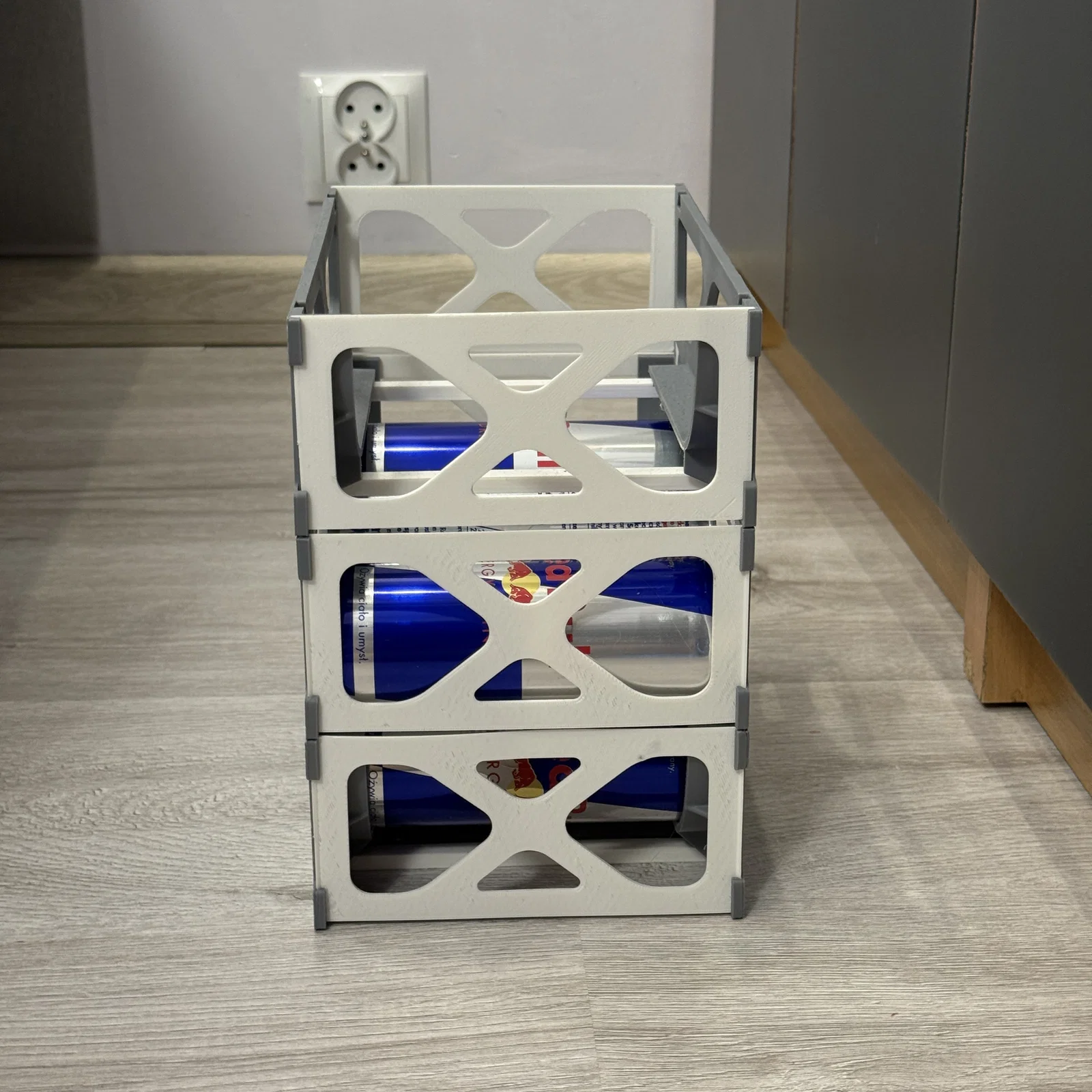

Trước hết, nối hai mảnh Shells của tầng 1 bằng 2 mảnh Shell Connectors, sau đó bạn có thể thêm 2 mảnh Slide và nối chúng lại với Slide Connector. Nếu muốn làm giá cao hơn, bạn cứ lắp các tường tương tự như tầng dưới, căn chỉnh cho khớp với các lỗ của tầng trước để gắn Vertical Connectors, khi đã khớp thì ấn chặt Vertical Connectors vào 4 lỗ đó. Ngoài ra, nếu bạn muốn dùng các mảnh Front/Back walls, hãy nhớ lắp chúng trước khi thêm tầng mới vì mỗi mảnh vỏ đều có phần chặn ở đáy cho các tấm tường này.

QUAN TRỌNG:

Thiết kế này đã tính đến các dung sai, nhưng có thể bạn sẽ cần dùng dao gọt bớt các mảnh Vertical Connectors để chúng vừa khít, nhưng đừng gọt quá nhiều vì chúng có tác dụng giữ vững cả tòa tháp. Bạn có thể dùng kìm hoặc dụng cụ hỗ trợ để ép các chốt vào cho chặt.
