Ngàm gắn tủ rack 10-inch cho HUNSN RS34c - Phiên bản 1U & 2U

Ngàm gắn tủ rack 10-inch cho HUNSN RS34c

Đây là bộ ngàm gắn tủ rack đơn giản dành cho firewall HUNSN RS34c, được thiết kế với hai phiên bản: 1U và 2U.

Mình mua con firewall này cho hệ thống homelab nhưng thấy chẳng có sẵn ngàm gắn tủ rack nào phù hợp cho model này cả. Vì muốn lắp đặt gọn gàng vào tủ rack 10-inch thay vì để bừa bãi trên kệ, mình quyết định tự thiết kế và in bộ ngàm này.

Ngàm này được thiết kế riêng cho tủ rack mạng/server 10-inch, rất tiện lợi cho các bạn làm homelab, chạy OPNsense/pfSense hoặc sử dụng tủ rack mạng nhỏ gọn.

Các phiên bản đi kèm:

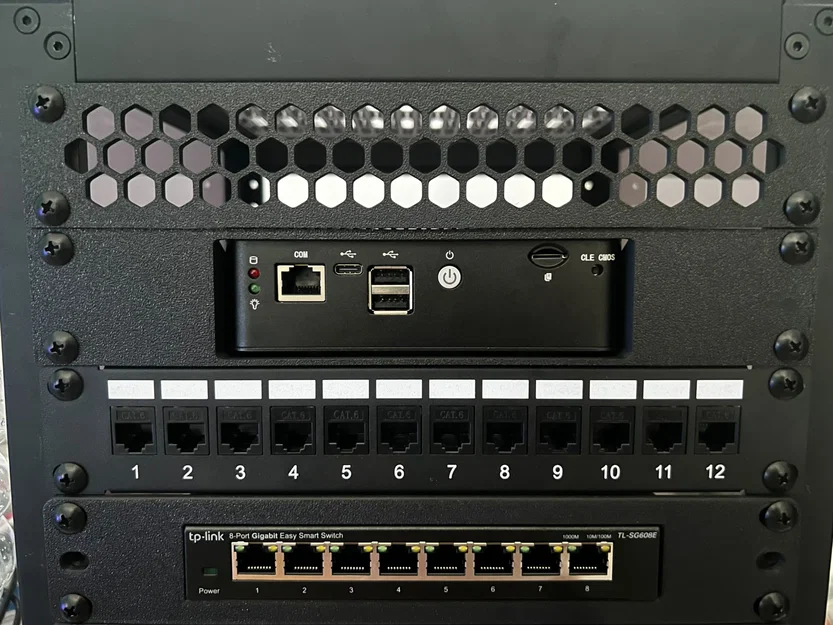

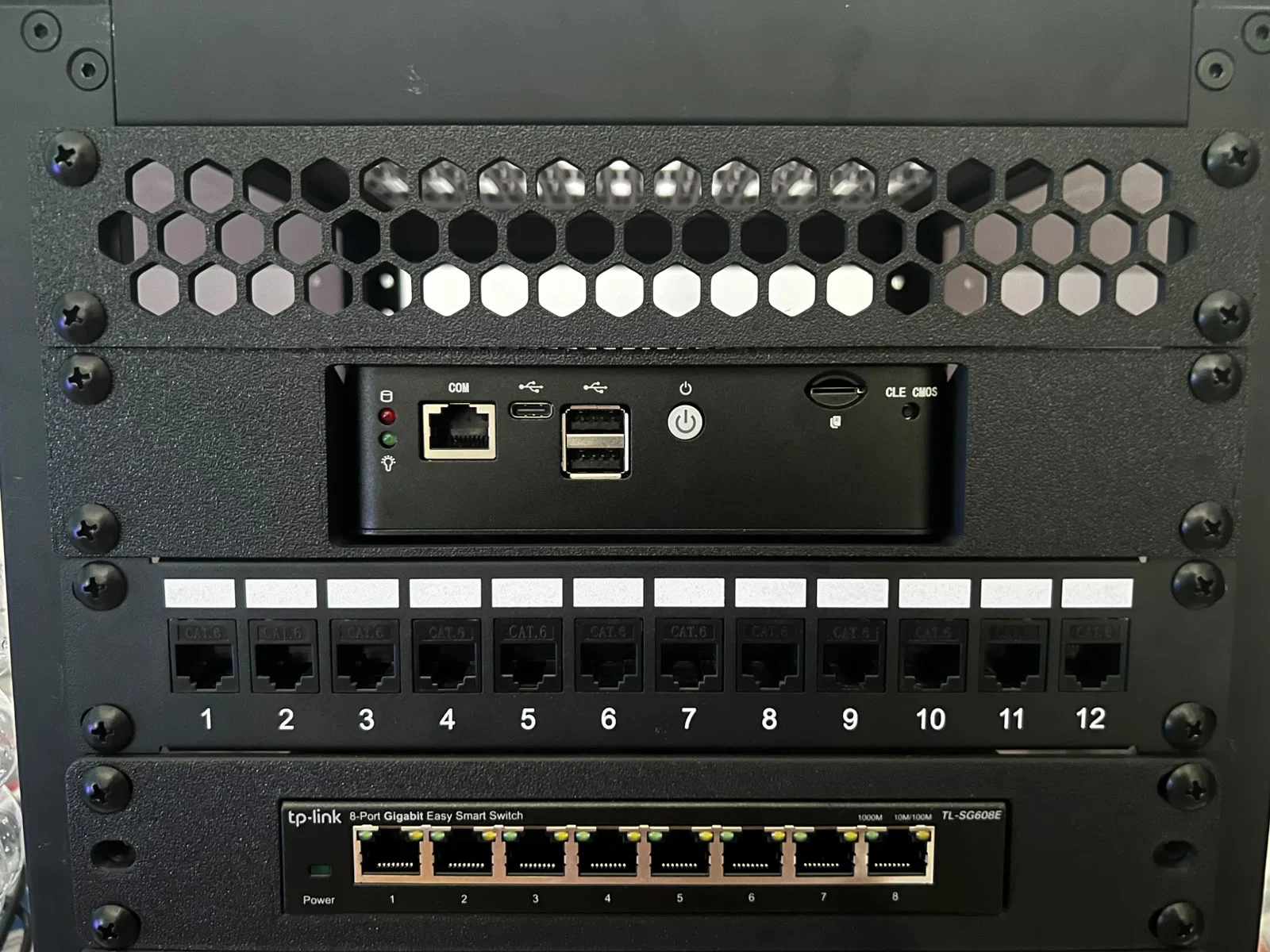

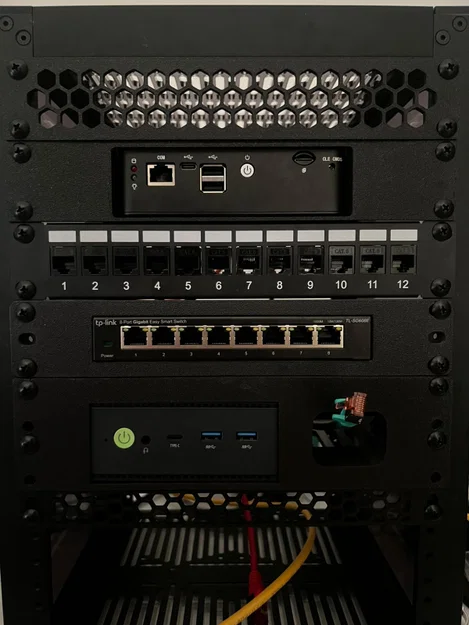

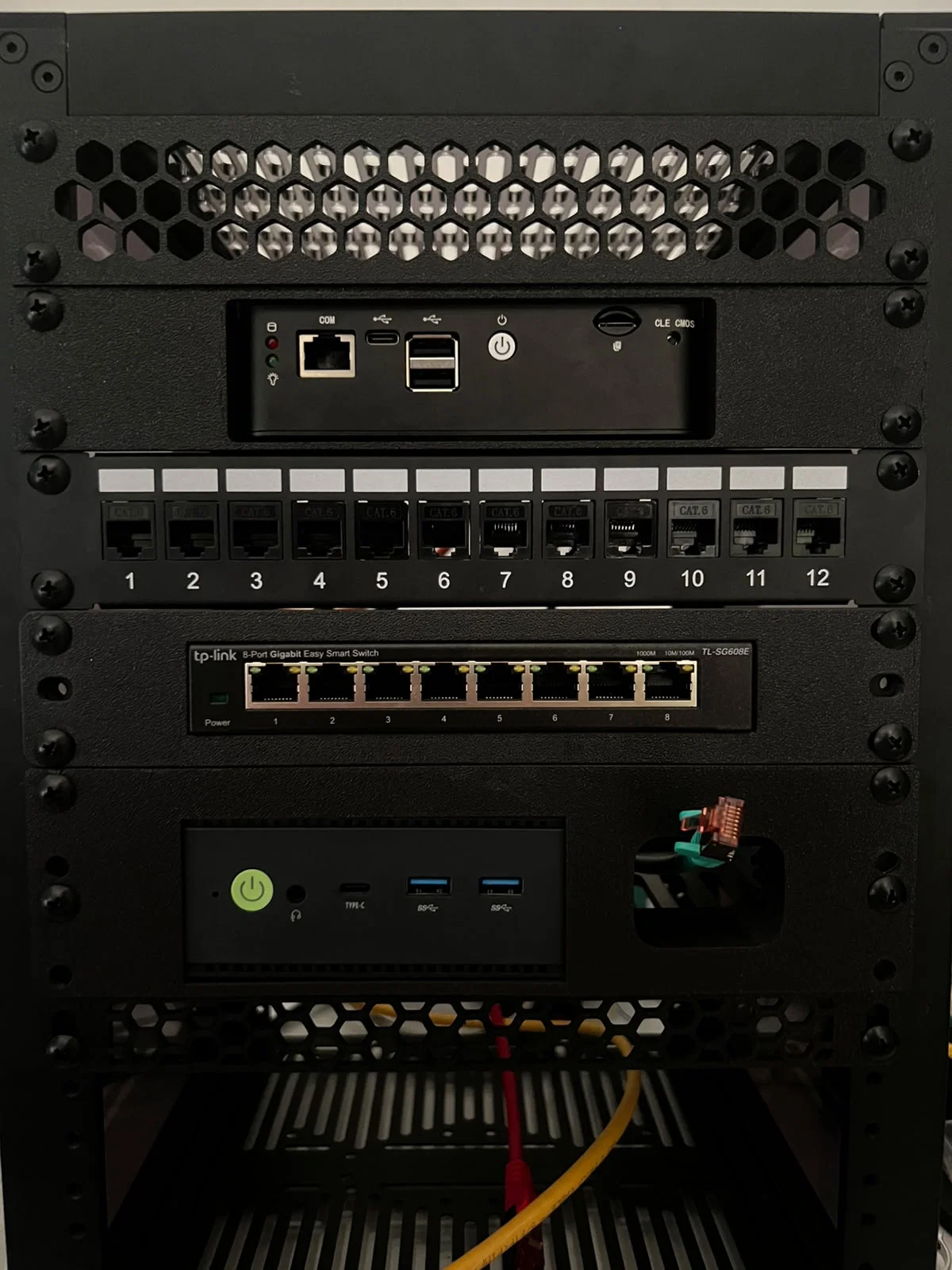

Phiên bản 1U

Phiên bản 1U là lựa chọn tiết kiệm diện tích nhất.

Do con firewall này cao hơn một chút so với không gian 1U tiêu chuẩn, nên ở phiên bản này, máy sẽ nhô lên một chút ở mặt trên.

Chính vì vậy, nó có thể chạm vào các thiết bị hoặc kệ đỡ gắn ngay phía trên. Mình khuyên bạn nên dùng thêm miếng đệm thông gió phía trên firewall khi dùng bản 1U để đảm bảo có đủ khoảng trống và luồng khí làm mát.

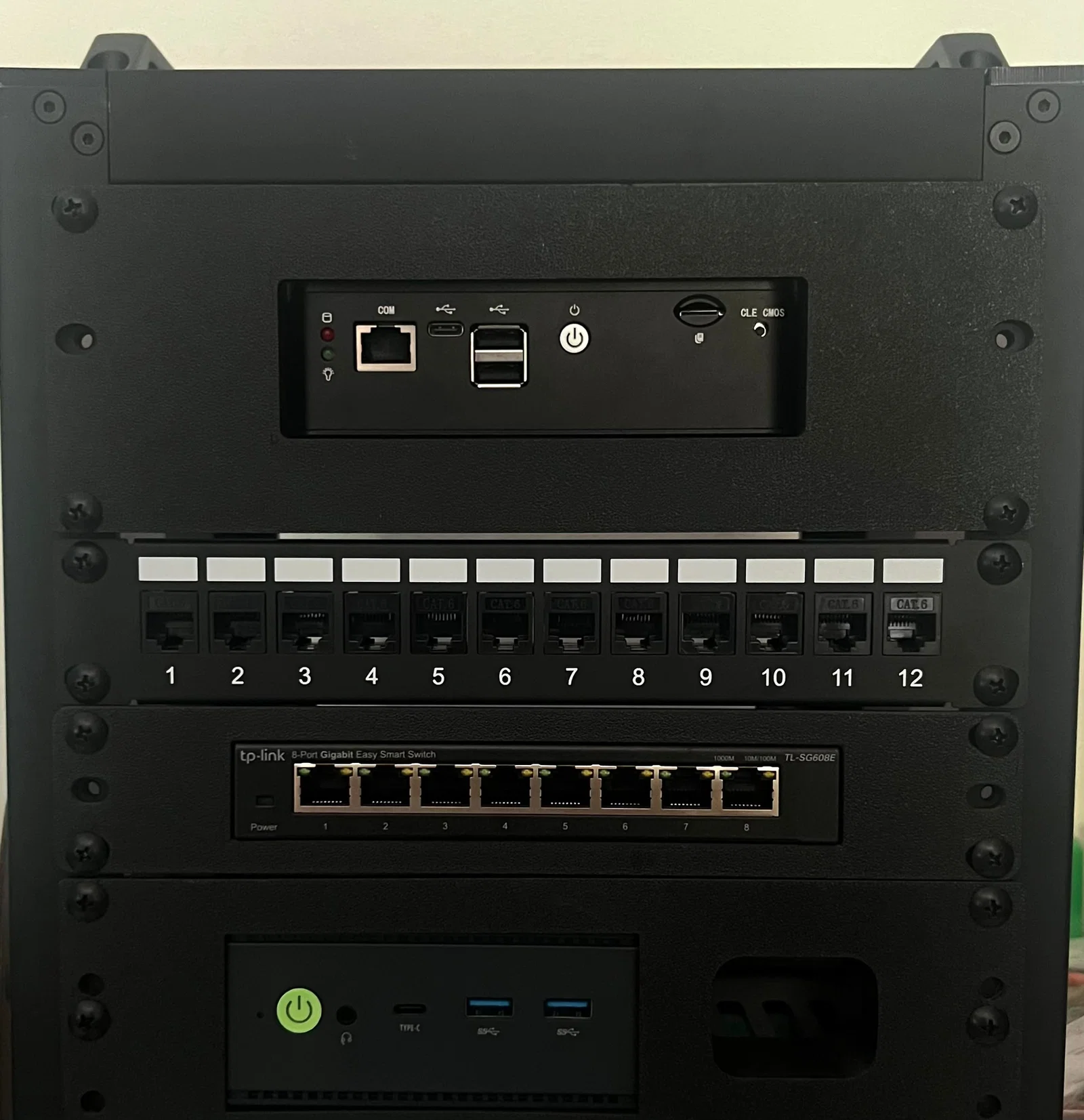

Phiên bản 2U

Phiên bản 2U mang lại không gian thông thoáng hơn xung quanh firewall.

Phiên bản này được khuyến khích sử dụng nếu tủ rack của bạn còn dư chỗ, giúp việc lắp đặt dễ dàng hơn và tăng cường hiệu quả lưu thông không khí.

Lưu ý về tản nhiệt

Mình đã thiết kế một lỗ thông hơi trên giá đỡ để hỗ trợ luồng khí, nhất là nếu bạn có gắn thêm quạt 8010 bên trong firewall.

Điều này giúp quạt đẩy khí ra ngoài hiệu quả hơn mà không bị giá đỡ che khuất.

Các lá tản nhiệt phía trên có thể rất nóng khi hoạt động, đặc biệt là trong môi trường tủ rack. Vì vậy, mình thực sự khuyên bạn nên lắp quạt bên trong và để chừa đủ khoảng trống xung quanh thiết bị để đảm bảo tản nhiệt tốt.

Riêng với phiên bản 1U, bạn nhất định nên sử dụng thêm miếng đệm thông gió ở phía trên.

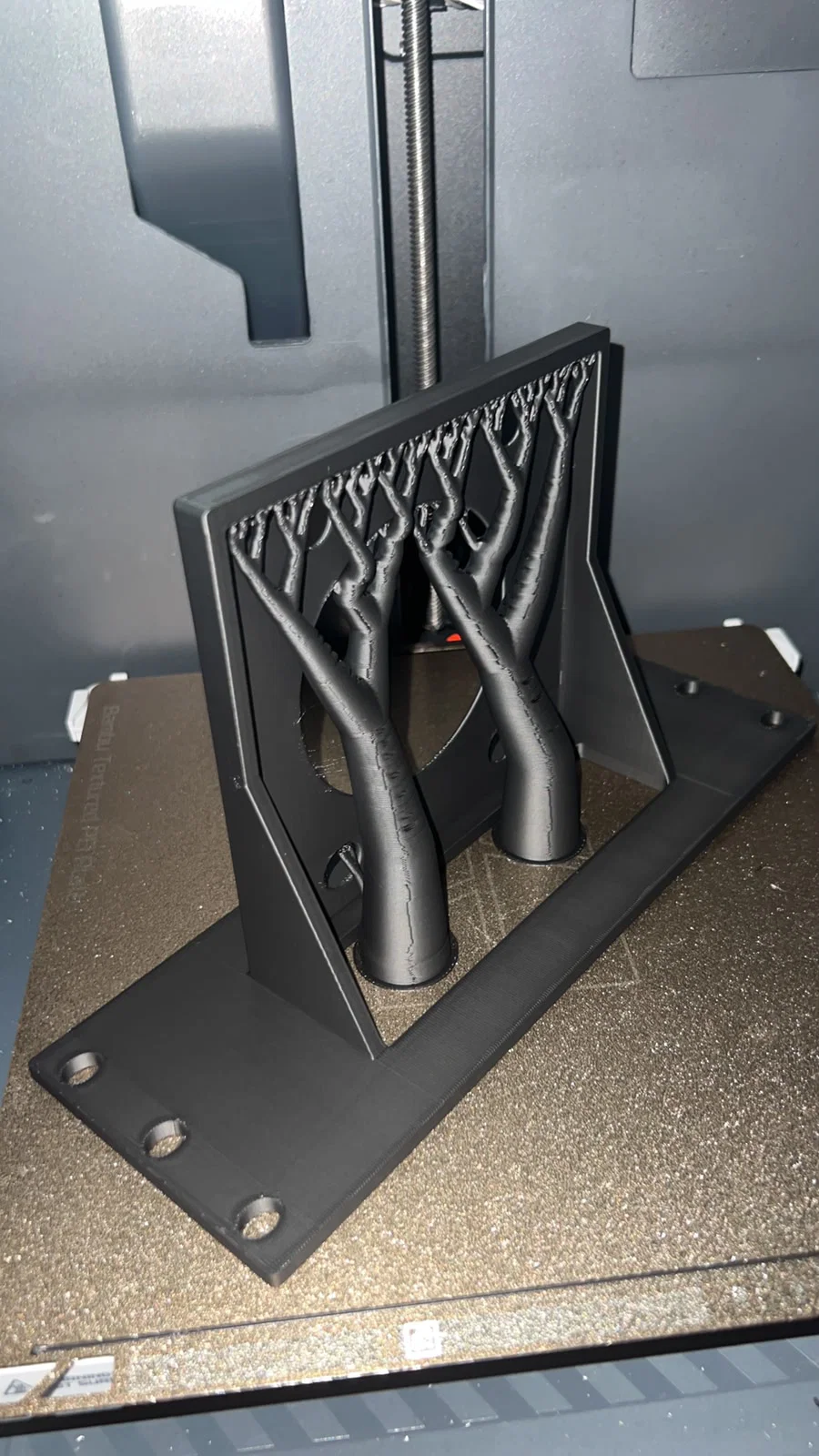

Gợi ý in ấn

Thông số in khuyến nghị:

• Chất liệu: Khuyên dùng PETG, PLA+ cũng dùng ổn
• Chiều cao lớp in: 0.2 mm
• Số tường (perimeters): 4 trở lên
• Infill: 25–40%
• Support: Tùy thuộc vào hướng in của bạn
• Brim: Nên dùng để tránh bong góc cho các chi tiết lớn

Để sử dụng lâu dài trong tủ rack, PETG là lựa chọn tốt nhất vì nó chịu nhiệt và chịu lực tốt hơn so với PLA thông thường.

Phụ kiện

Bạn sẽ cần ốc vít tiêu chuẩn để gắn tủ rack.

Cá nhân mình sử dụng ốc vít Rackmate T1.
