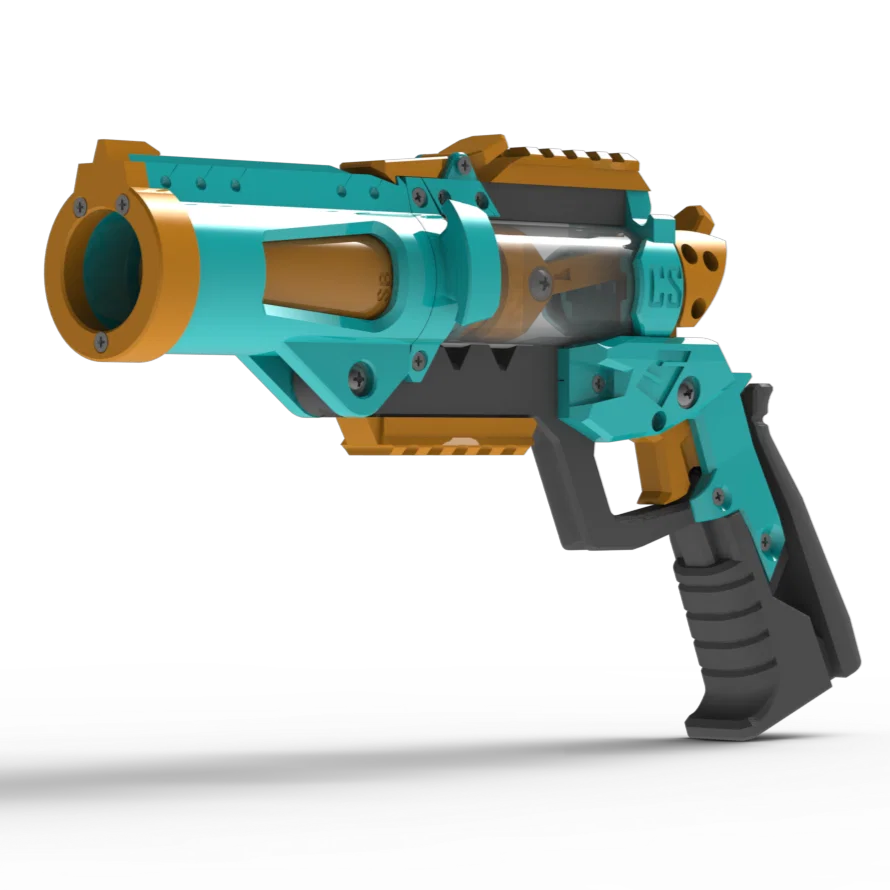

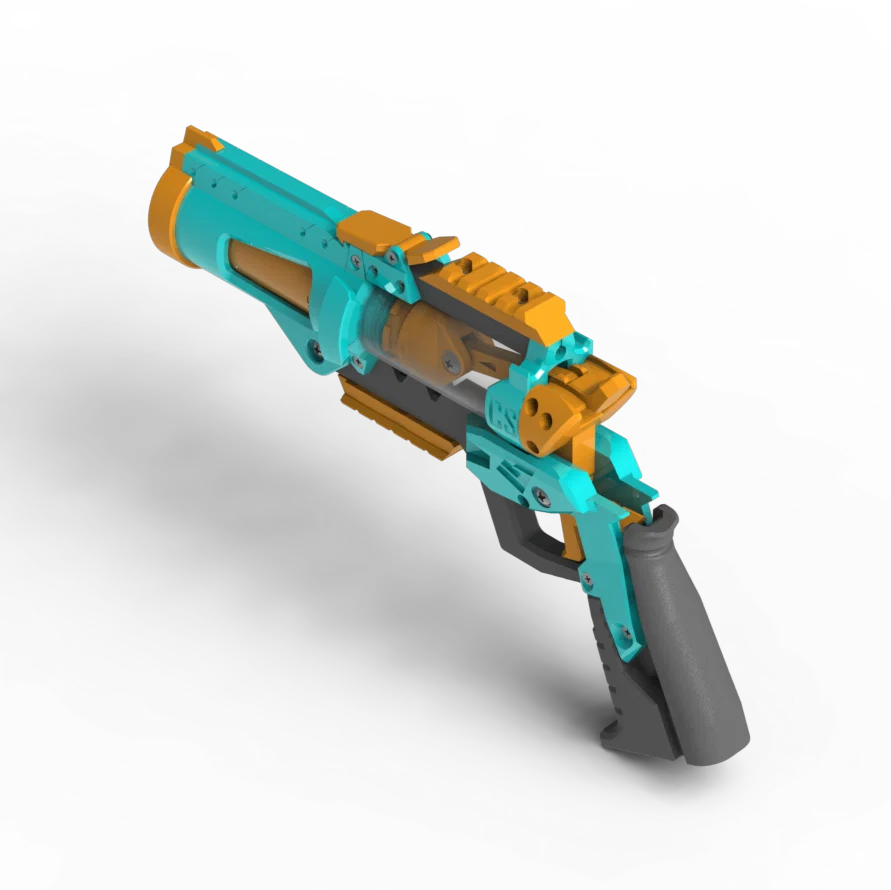

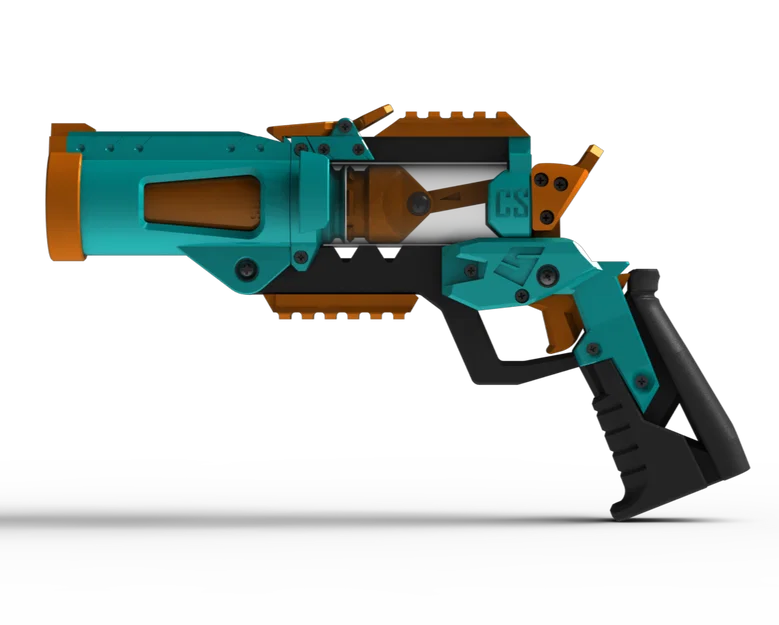

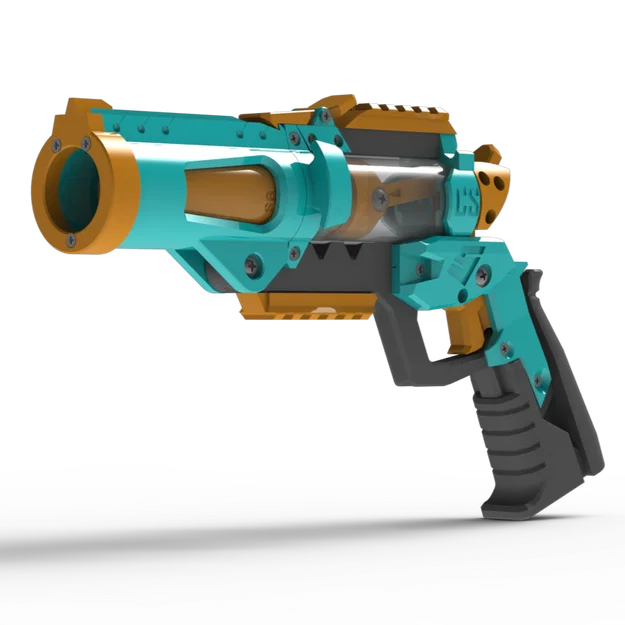

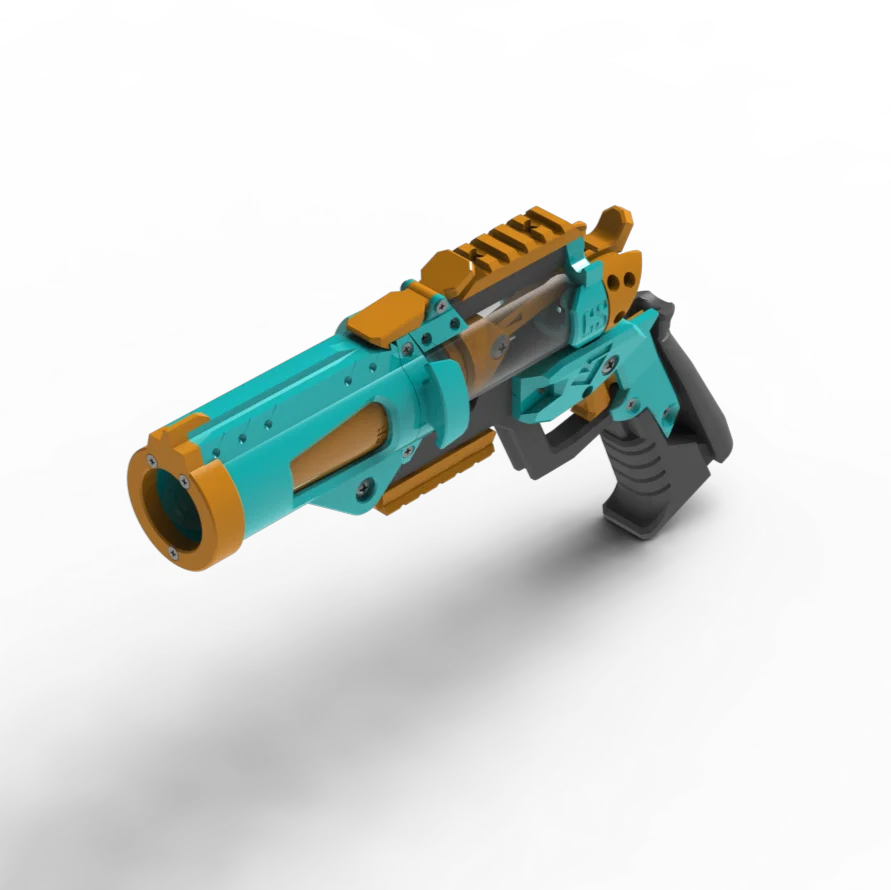

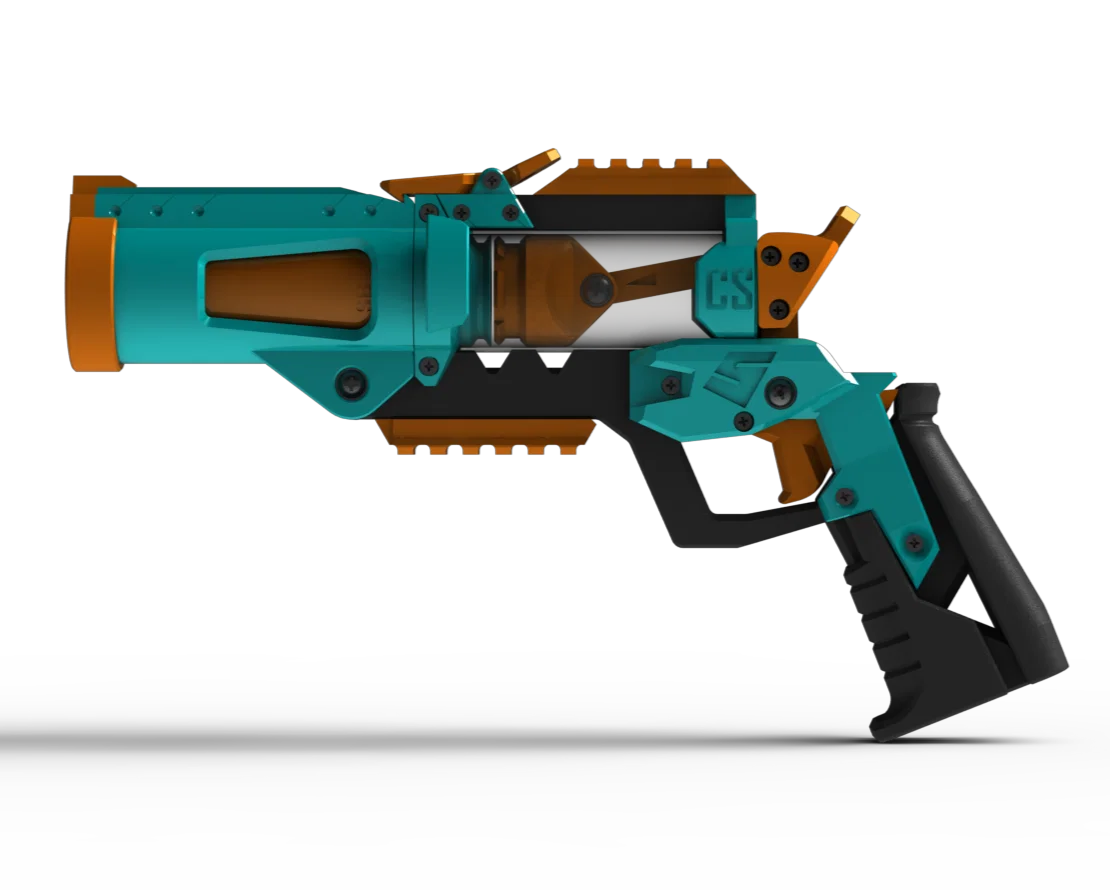

SYPR_H - Phiên bản nâng cấp phần cứng cho SillyShell HYPR
SYPR_H là bản remix của SYPR tập trung vào độ bền, là bước đệm giữa Sillyshell-fed HYPR và YEHW. Thiết kế này nâng cấp các chốt thành ốc vít M3 và binding post để tăng hiệu suất, giúp blaster hoạt động ổn định và bền bỉ hơn.
Mô tả
SYPR_H (SYPR phần cứng nâng cao)
Đây là phiên bản phát triển tiếp theo của HYPR để bắn SillyShell, sử dụng cơ chế bẻ nòng (break-action) đơn giản. Thay đổi chính là thay thế toàn bộ chốt dowel pin bằng ốc M3 (ở phần cò, kết nối cammer-conrod) và sử dụng ốc binding cho một số vị trí quan trọng (trục xoay nòng, kết nối conrod-plunger, trục cammer chính). Thiết kế này ban đầu nhằm hạn chế tình trạng cướp cò khi dùng dây chun dày, đồng thời được tối ưu để giảm thiểu việc sử dụng shock-cord.
Danh sách linh kiện (BOM)
- 82mm ống polycarbonate (ID 35mm / OD 38mm)
- 1x O-ring AS568 size ~016 (ID 15,6mm, CS 1,78mm)
- 3x O-ring AS568 size ~123 (ID 29,8mm, CS 2,62mm)
- 33x Ốc vít đầu bằng M3x8 (có thể dùng M3x10)
- 2x Ốc binding post M4x16 (D5)
- 1x Ốc binding post M4x27 (D5)
- 1x Lò xo nén 5,5x17mm
- 1x Lò xo nén 5,5x38mm
- Một đoạn dây shock cord 3mm (cho cò súng)
- Một đoạn dây shock cord 4-8mm (cho cơ chế chính)
