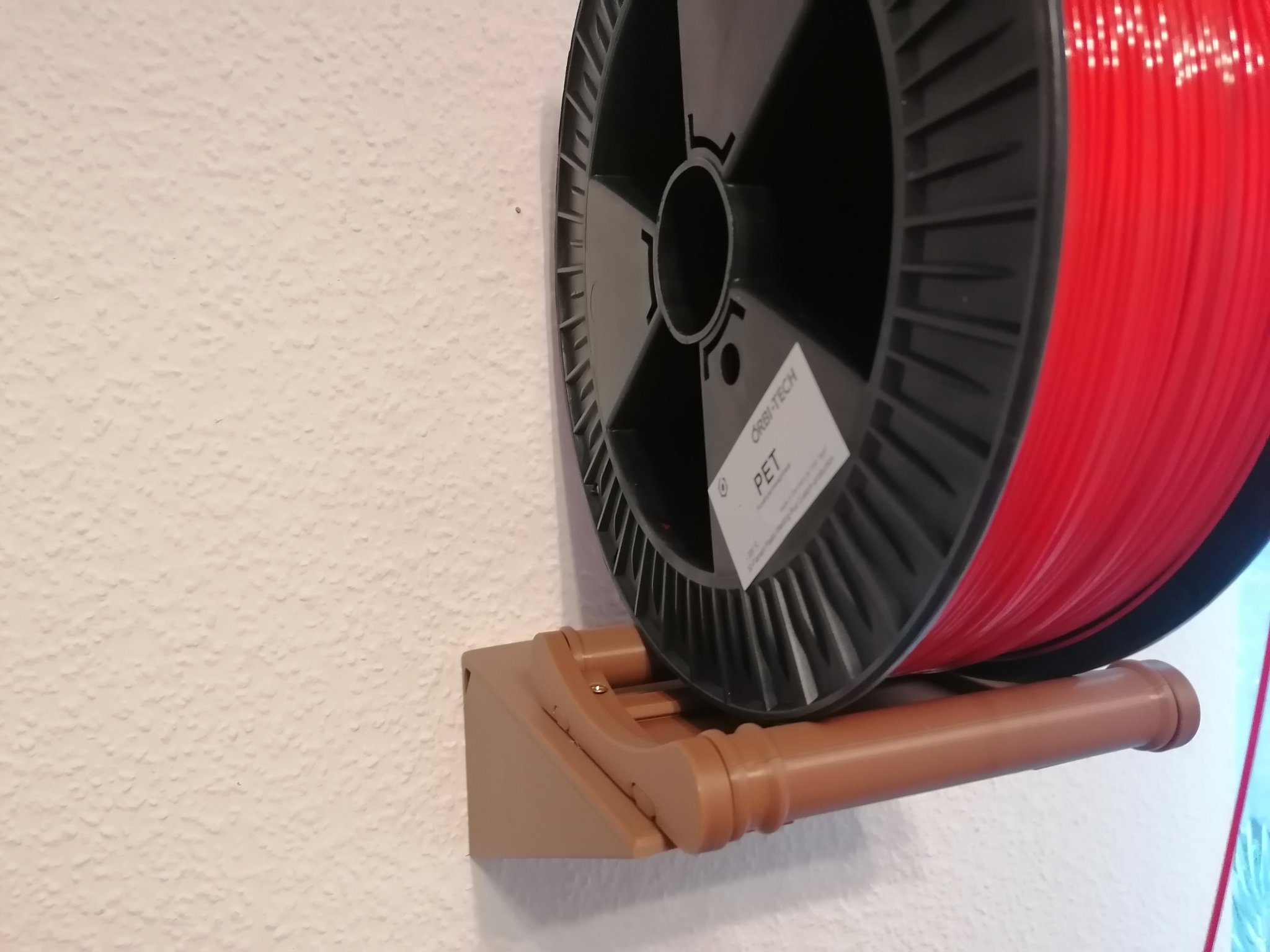

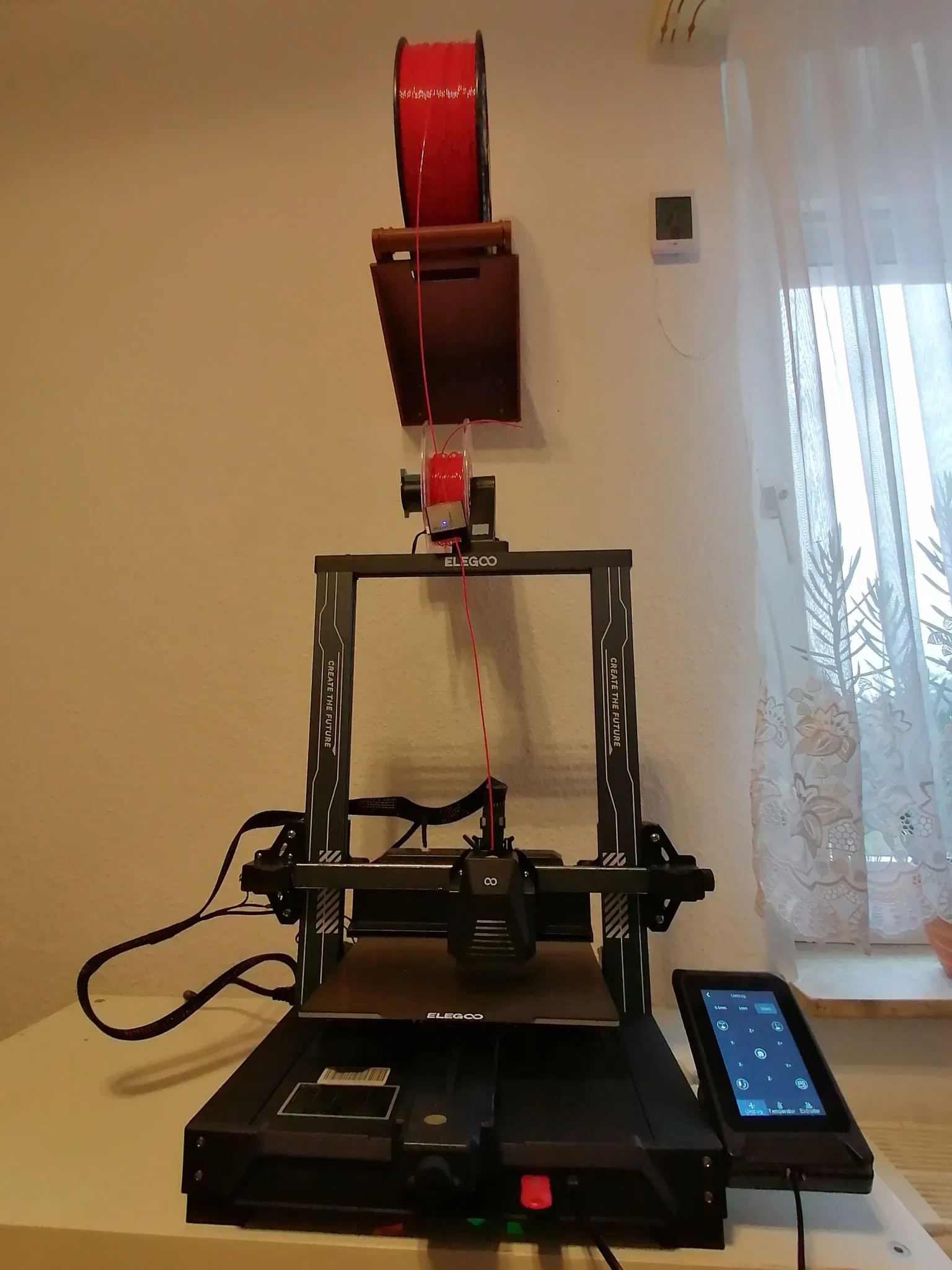

Giá đỡ cuộn filament 2kg / 3kg lắp tường

Bảng điều khiển được sử dụng để xây dựng "Giá đỡ cuộn dây tối ưu" bởi @Gdesign.

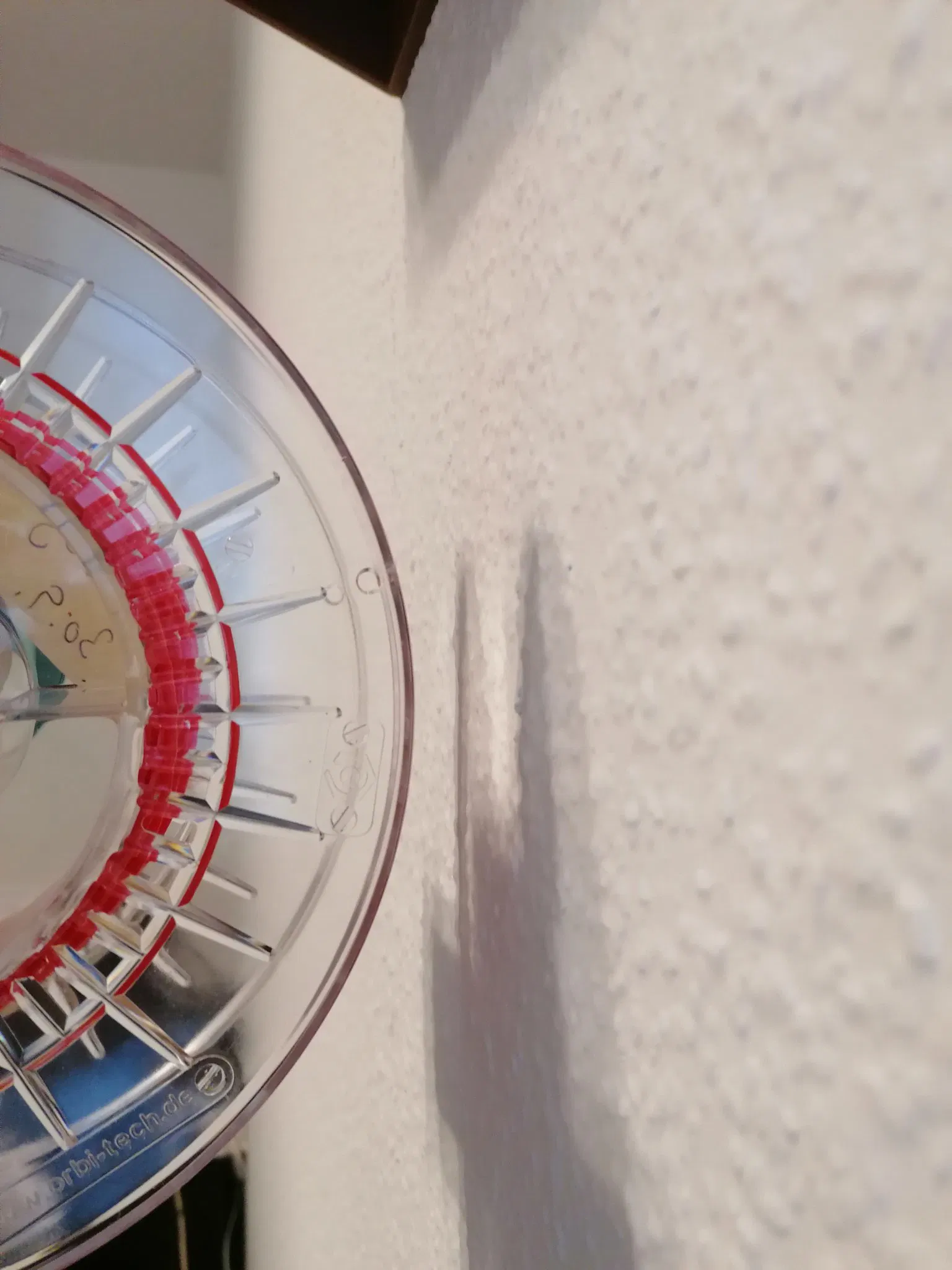

Bảng điều khiển được thiết kế để giữ các cuộn filament nặng lên đến 3kg và có đường kính lên đến 300mm.

Để làm điều này, tôi đã sử dụng phiên bản khoảng cách dài (3mf_Rail-2kg-spool.3mf + 3mf_Roller-2kg-single-ring.3mf) của hệ thống con lăn đơn "Giá đỡ cuộn dây tối ưu".

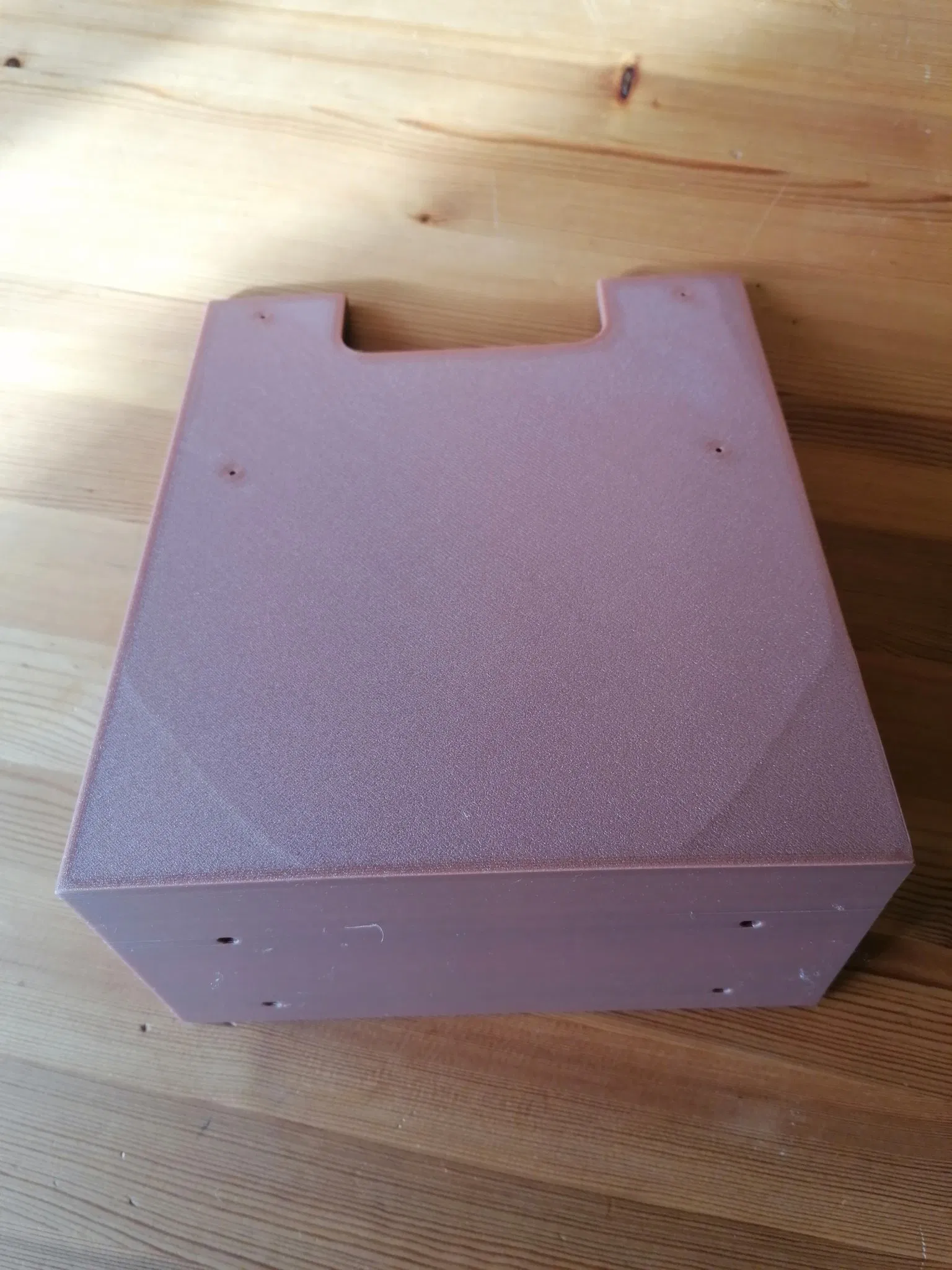

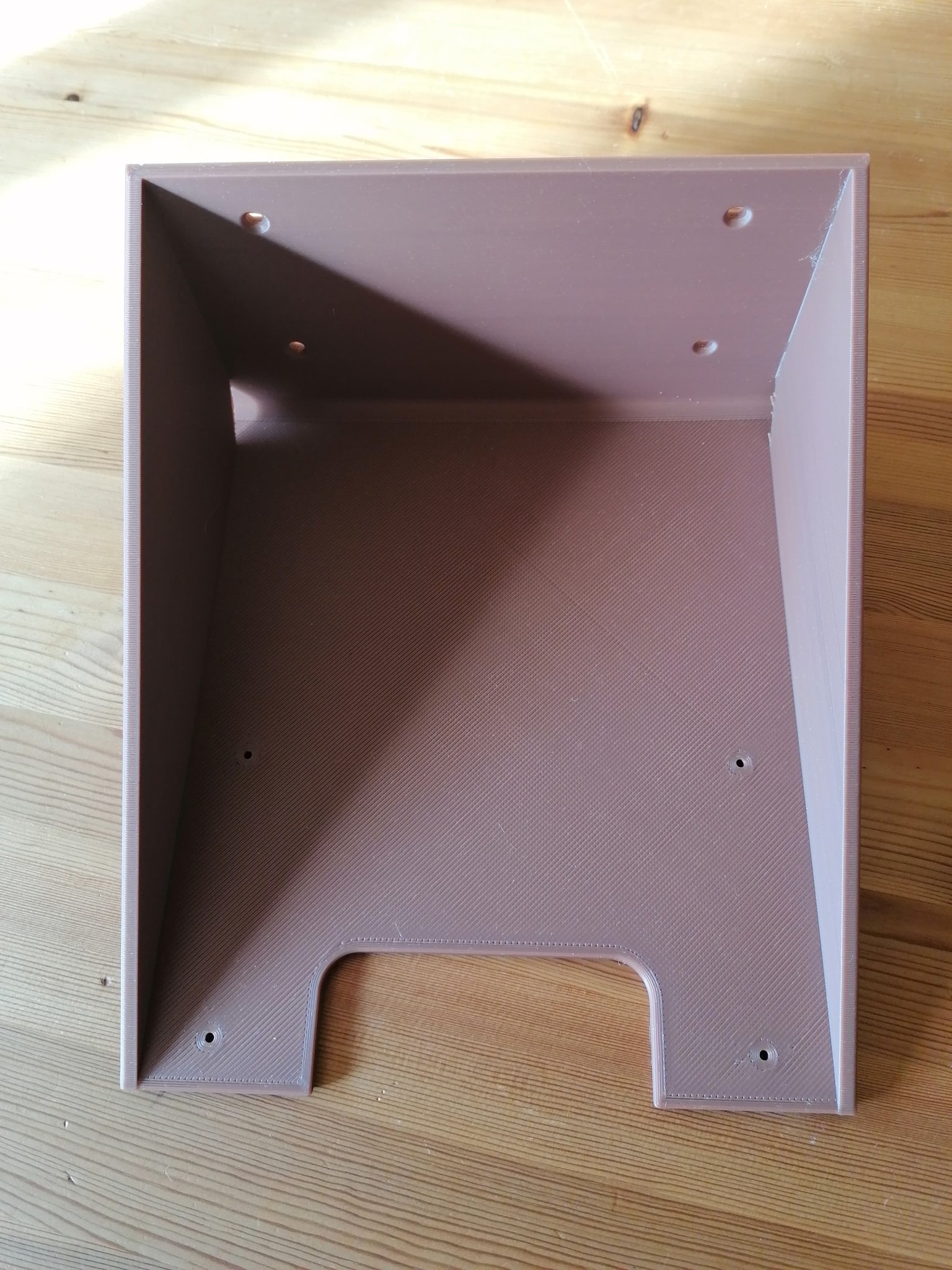

Có các lỗ trên bảng điều khiển mà bạn có thể vặn vít vào bảng điều khiển bằng vít chipboard 3.5x20mm. Điều này có nghĩa là không cần đai ốc hoặc vít có ren mét.

Các lỗ để gắn lên tường được thiết kế cho vít chipboard có đường kính 4mm. Bảng điều khiển có thể được vặn trực tiếp lên tường (ví dụ: vào tường gỗ) hoặc bằng cách sử dụng nở (vào gạch).

Bảng điều khiển được thiết kế bằng chương trình CAD FreeCAD. Tệp được đính kèm để mọi người có thể tùy chỉnh bảng điều khiển.
