Khớp nối thay thế cho bộ nâng nắp bồn HotSpring

Thông tin về mô hình

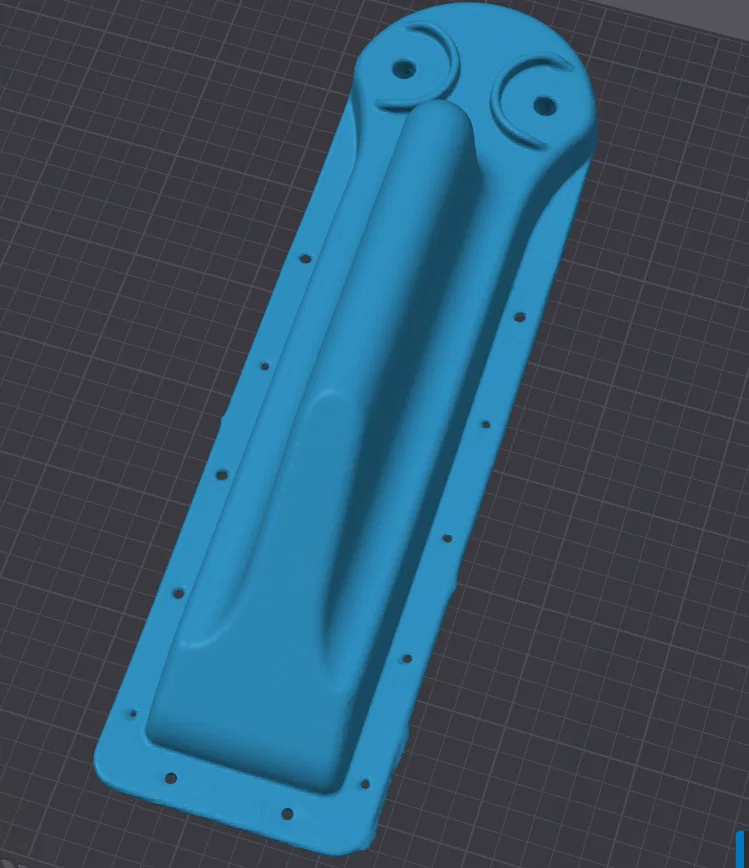

Đây là linh kiện thay thế được thiết kế ngược chính xác cao cho khớp xoay (pivot joint) của bộ nâng nắp bồn tắm HotSpring. Các linh kiện đúc nguyên bản từ nhà máy thường hay bị nứt hoặc gãy theo thời gian do chịu lực xoắn liên tục, tiếp xúc với tia UV và sức nặng của nắp bồn khi bị ngấm nước.

Để đảm bảo khớp nối hoàn hảo, mô hình này được tạo ra bằng cách quét chi tiết nguyên bản chưa hư hỏng bằng máy quét 3D độ phân giải cao. Sau đó, lưới mô hình được làm sạch, tối ưu hóa cấu trúc và thiết kế ngược thành mô hình CAD vững chắc để đảm bảo dung sai cơ khí, giúp khớp xoay vận hành mượt mà và tương thích hoàn toàn với các phần cứng gốc của thiết bị.

Thiết lập in khuyến nghị

Vì đây là khớp nối cơ khí chịu tải trọng cao và thường xuyên tiếp xúc với môi trường ngoài trời (tia UV, độ ẩm và hóa chất hồ bơi), việc chọn vật liệu và thiết lập khi in là cực kỳ quan trọng:

• Vật liệu: PETG, ASA (tuyệt vời để chống tia UV), hoặc tốt nhất là Nylon (PA / PA-CF) để có độ bền cấu trúc tối đa. Không sử dụng PLA thông thường vì nhựa sẽ bị biến dạng, cong vênh dưới nắng nóng và gãy khi chịu tải.

• Độ dày vách (Perimeters/Wall Count): Tối thiểu 4 đến 6 đường. (Độ bền cấu trúc đến từ các vách đặc, không phải từ mật độ infill).

• Infill: 40% đến 70% sử dụng các cấu trúc bền, đa hướng như Gyroid hoặc Grid.

• Chiều cao lớp in (Layer Height): 0.2 mm để đạt sự cân bằng tốt giữa thời gian in và độ bám dính giữa các lớp.

• Hỗ trợ (Supports): Có — Khuyên dùng hỗ trợ dạng Organic/Tree cho các phần bị nhô ra (overhang) ở mặt dưới.
