Chốt giữ khung cửa sổ rộng 18mm
Cái chốt rộng 18mm này giúp giữ tấm chắn hoặc miếng nhựa cố định vào khung cửa sổ, cực kỳ hữu ích khi lắp ống thoát khí máy lạnh. Thiết kế kèm file .f3d để bạn dễ dàng tùy chỉnh kích thước cho vừa vặn với khung cửa nhà mình.
Mô tả

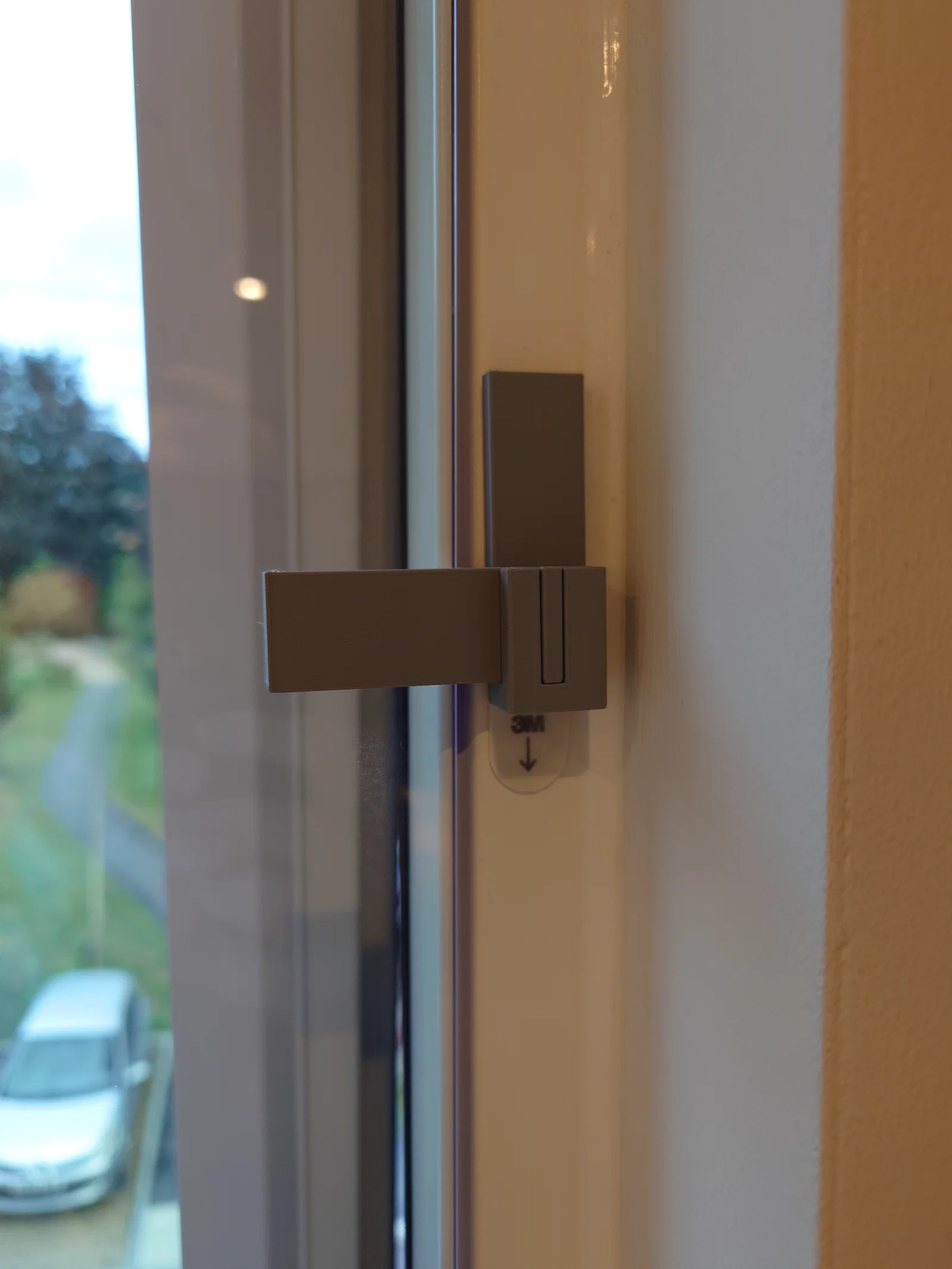

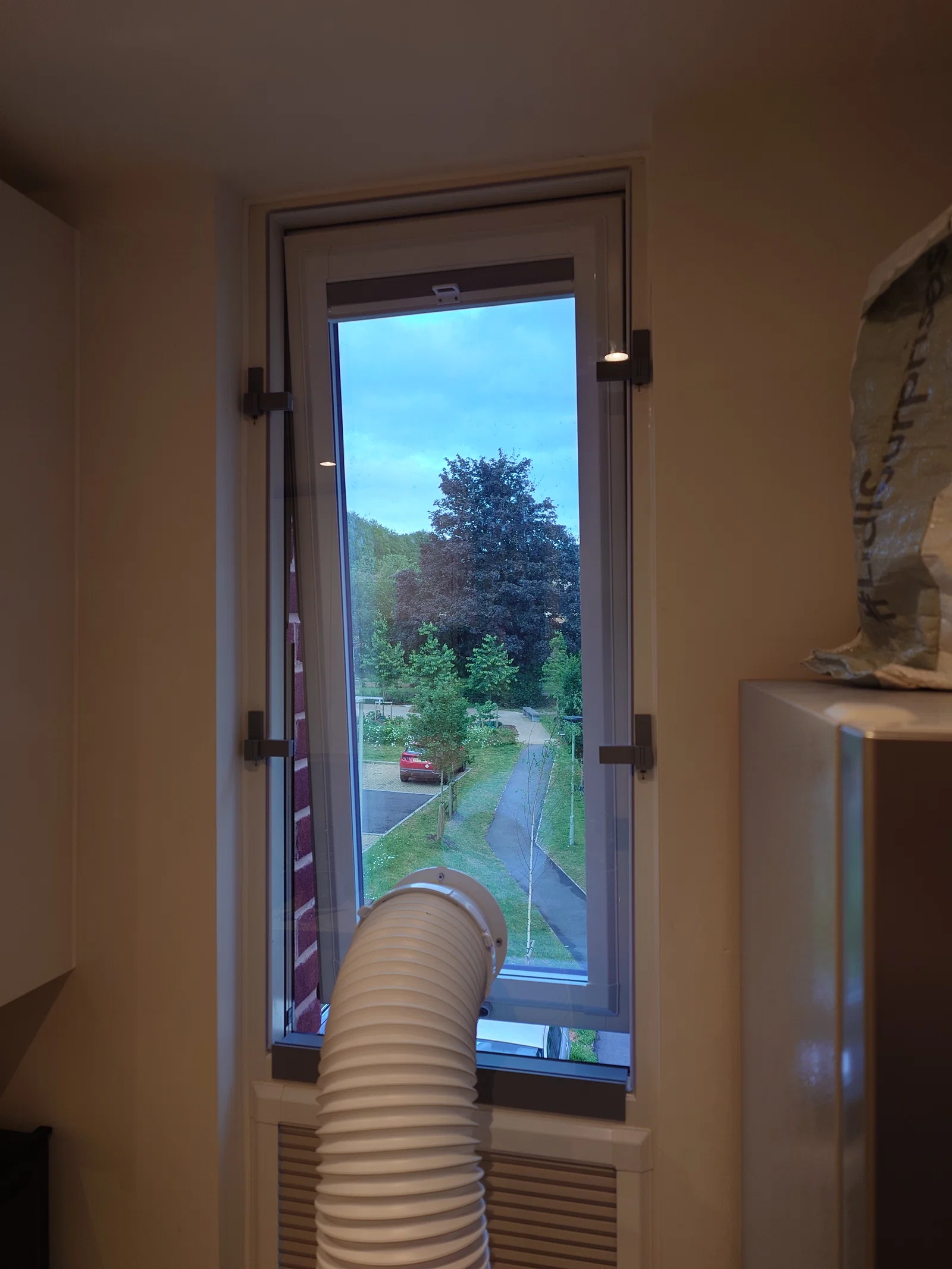

Cái chốt rộng 18mm này dùng để giữ tấm chắn hoặc miếng nhựa vào khung cửa sổ, rất tiện khi bạn cần lắp tấm chắn ống thoát khí máy lạnh. Mình đã dùng thử và kết quả như trong hình đây.
Mình thiết kế bằng Fusion và có đính kèm file .f3d để mọi người dễ dàng tùy chỉnh cho phù hợp với khung cửa sổ nhà mình nhé.
Phần giữ tấm chắn mình đã đùn (extrude) thêm khoảng 6.1mm để bù trừ cho độ dày của khung cửa (5mm) và miếng dán Command strip dùng để cố định. Ngoài ra, mình có dán thêm một lớp băng keo xốp dày 1mm ở mặt dưới để tạo độ nén, giúp chốt được khít và chắc chắn hơn.
