Vỏ bảo vệ trạm đo không khí Air360 Stevenson Screen Enclosure
Vỏ bảo vệ Stevenson Screen được thiết kế cho trạm giám sát chất lượng không khí air360 ESP32-S3. Sản phẩm giúp che chắn cảm biến khỏi nắng mưa, đảm bảo thông gió tốt cho các thiết bị đo môi trường ngoài trời.
Mô tả

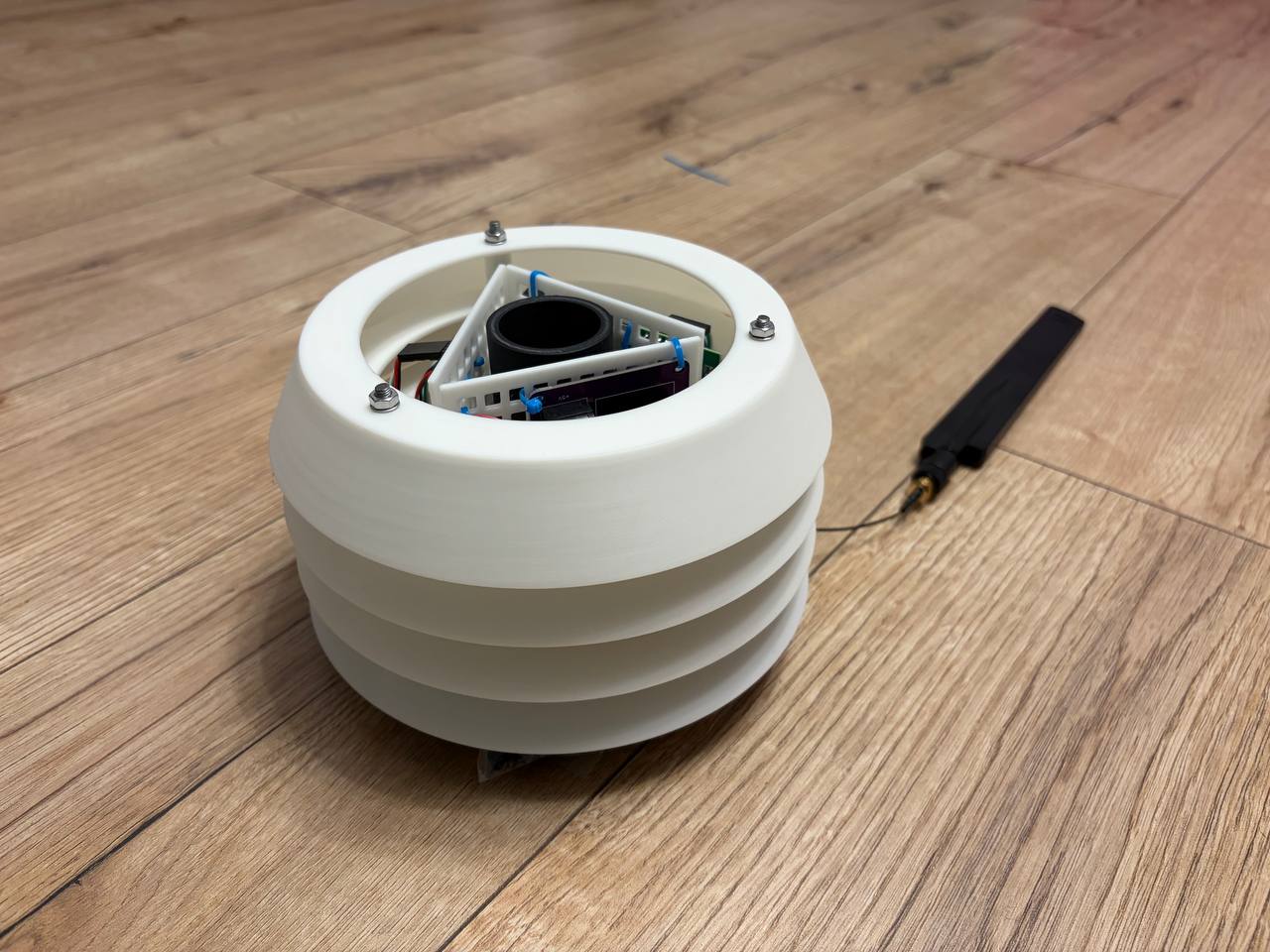

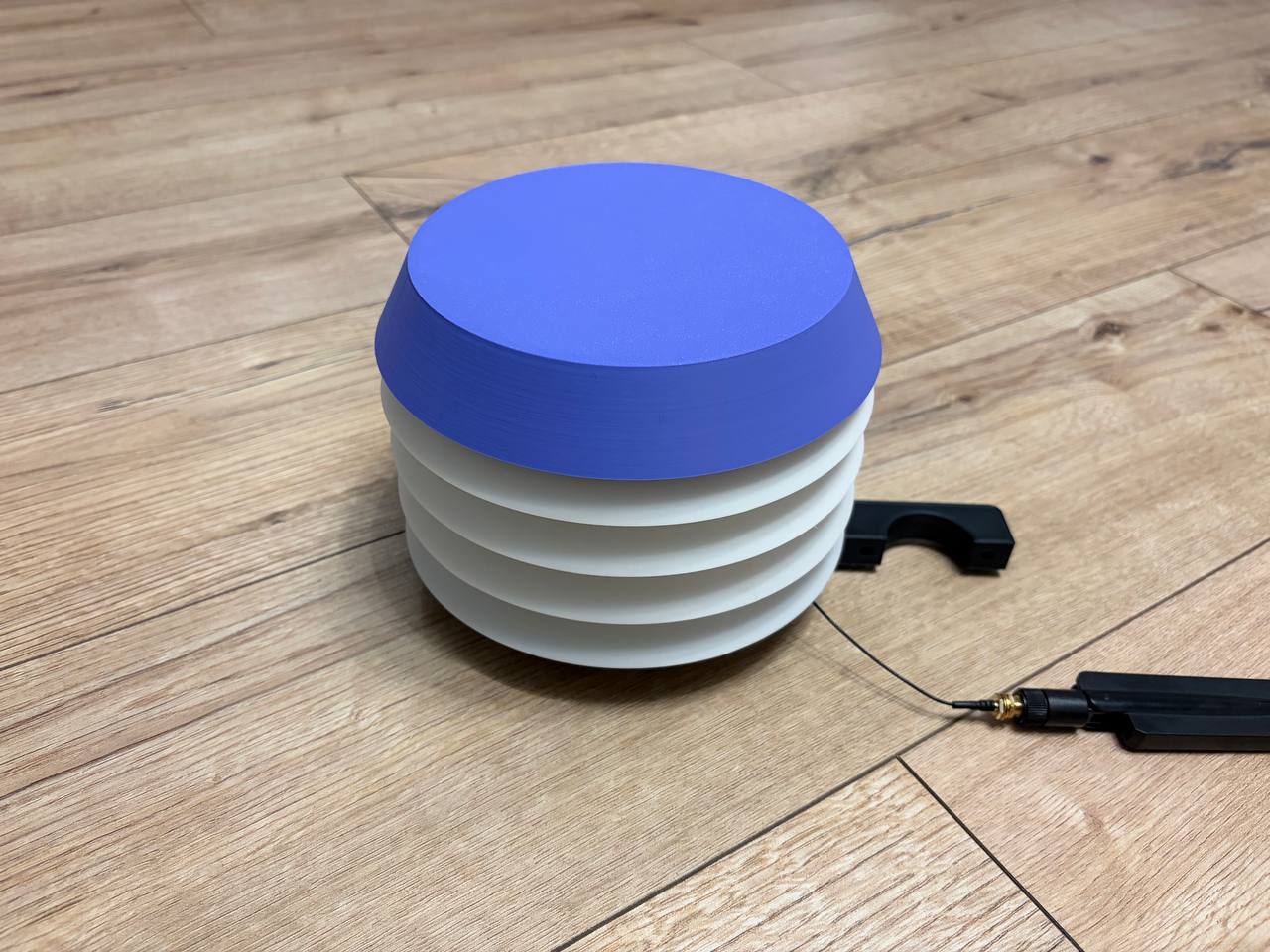

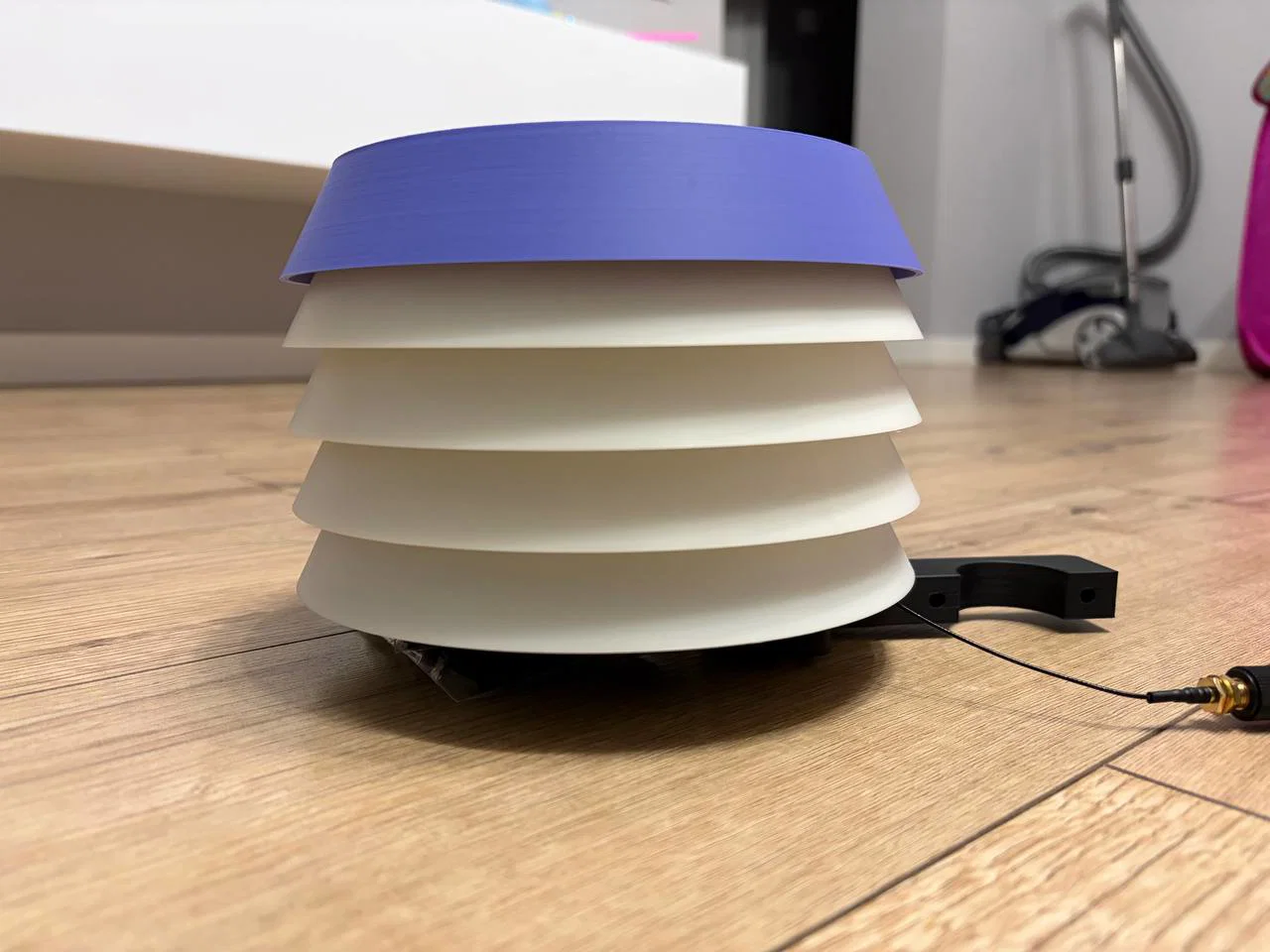

Air360 Stevenson Screen Enclosure là vỏ bảo vệ ngoài trời dành cho trạm giám sát chất lượng không khí air360.

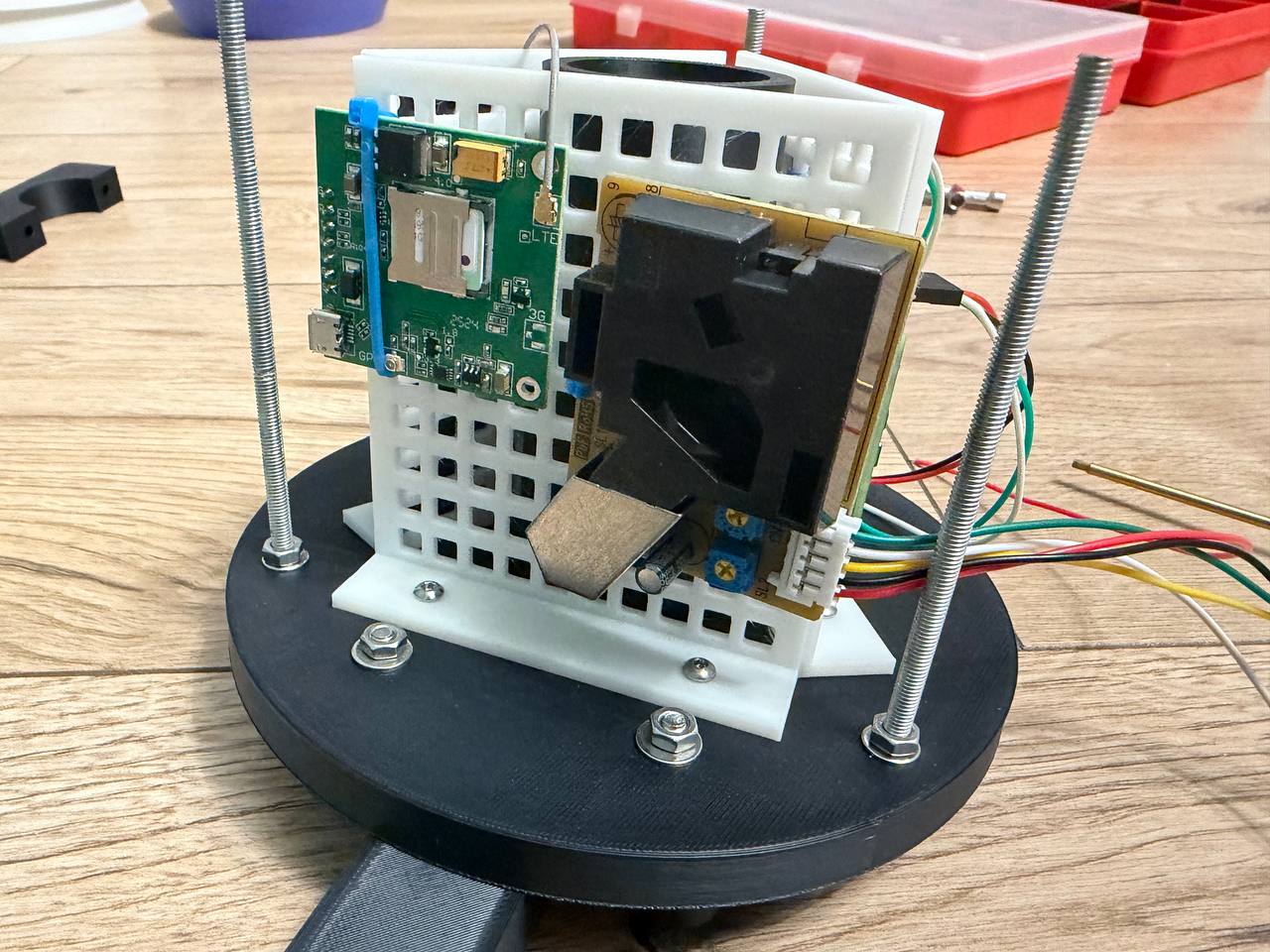

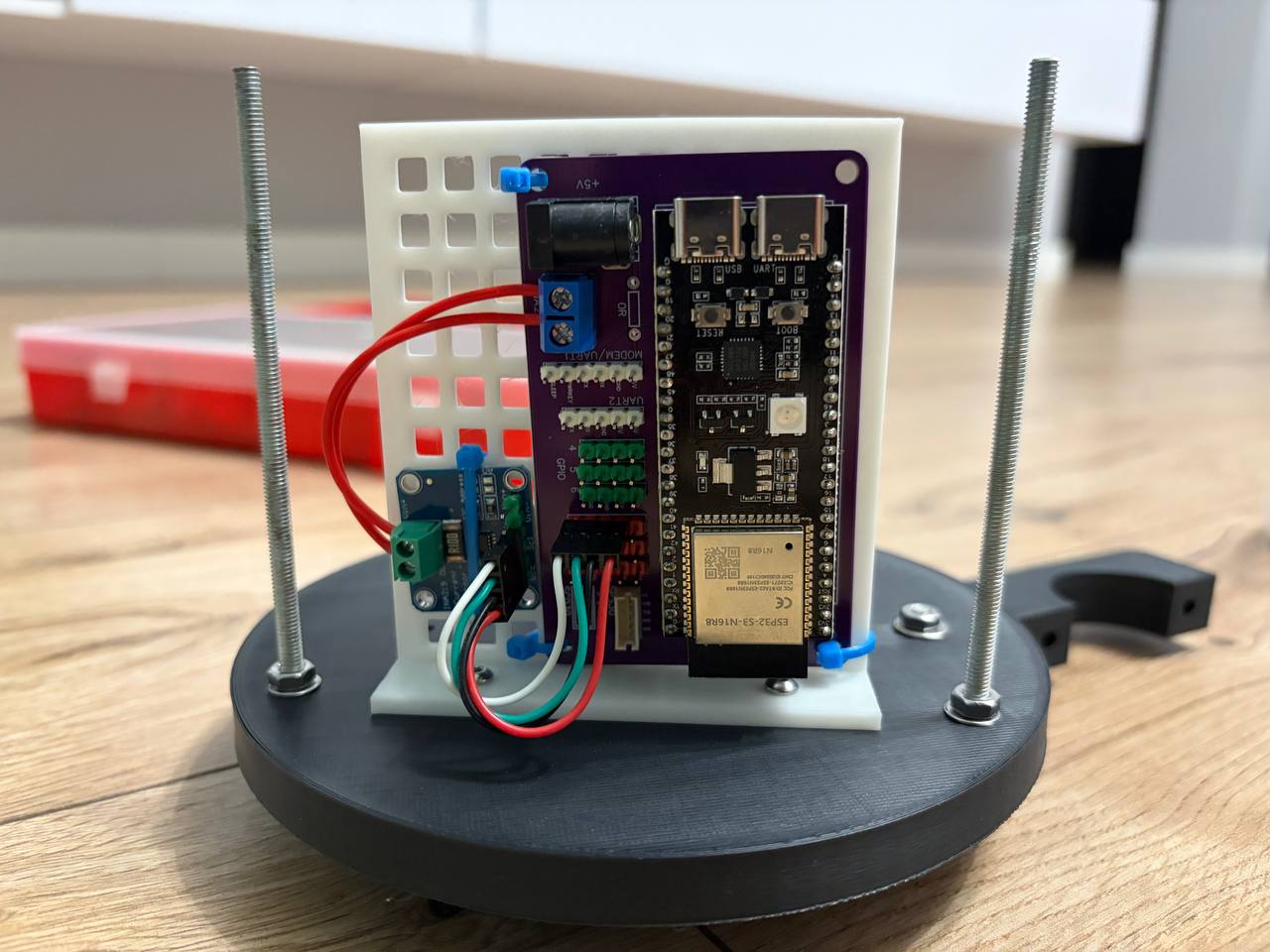

Vỏ này được thiết kế để đặt tấm chắn air360 ESP32-S3, bo mạch điều khiển và các cảm biến kết nối vào bên trong một cấu trúc bảo vệ có thông gió. Nó giúp giảm tác động trực tiếp của ánh nắng mặt trời và nước mưa, đồng thời duy trì luồng không khí lưu thông quanh các cảm biến.

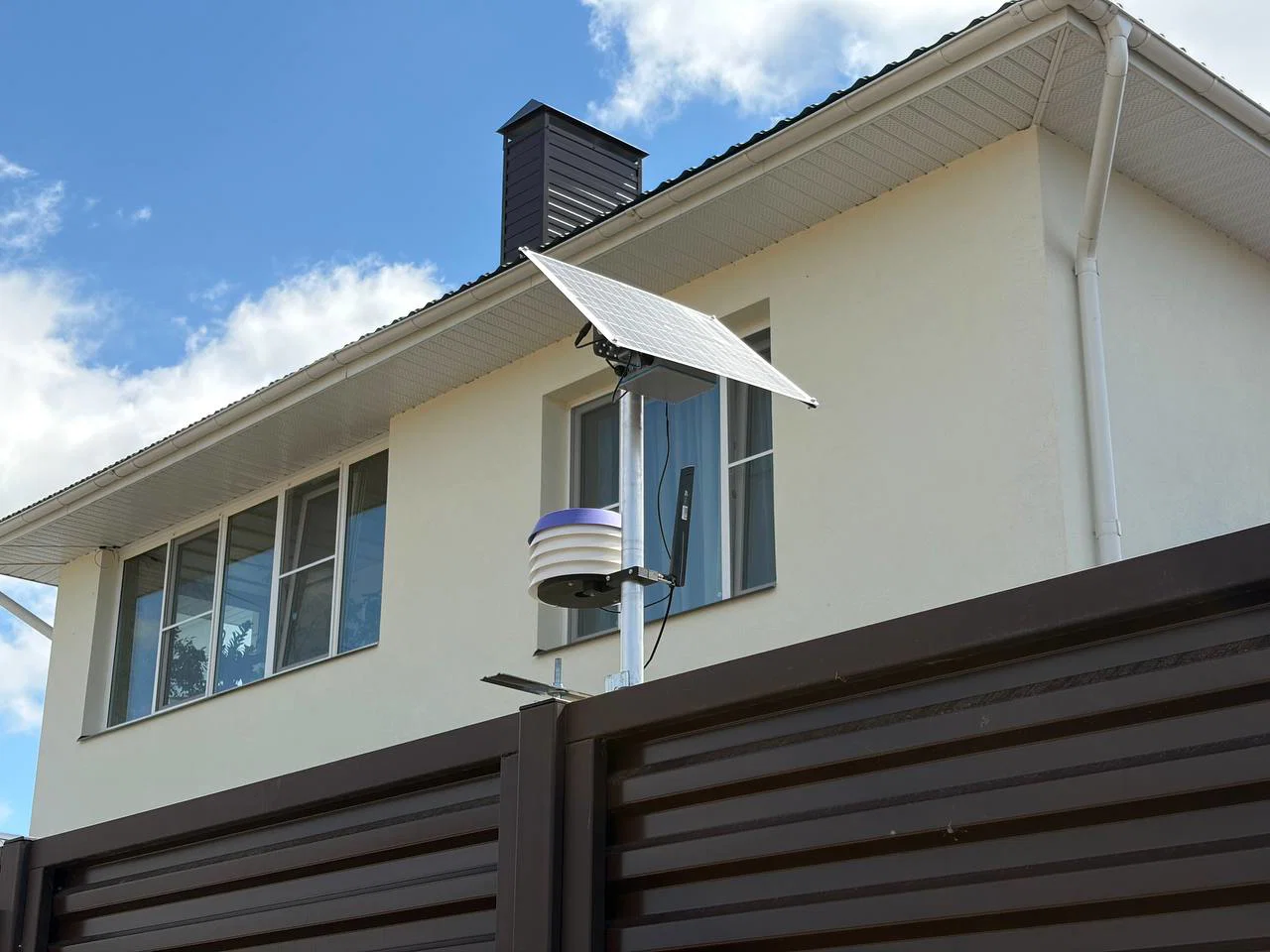

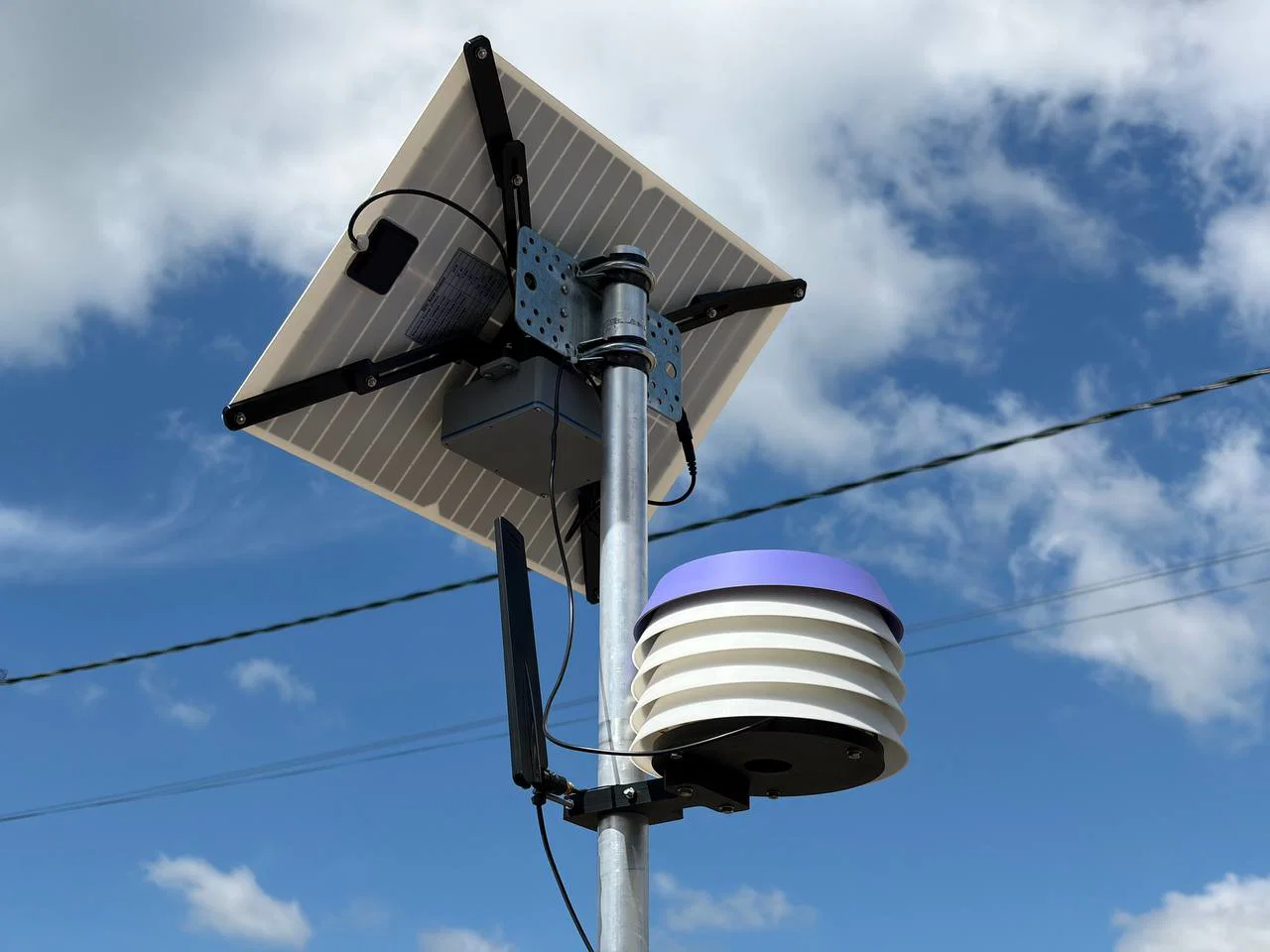

Bạn có thể sử dụng vỏ này cho các thiết lập giám sát môi trường ngoài trời hoặc bán ngoài trời, đo lường chất lượng không khí và các hệ thống tương thích với Sensor.Community.
Tấm chắn Air360 tương thích:
Kho lưu trữ firmware:
Hướng dẫn sử dụng firmware:
Bản đồ:
Những linh kiện cần mua thêm

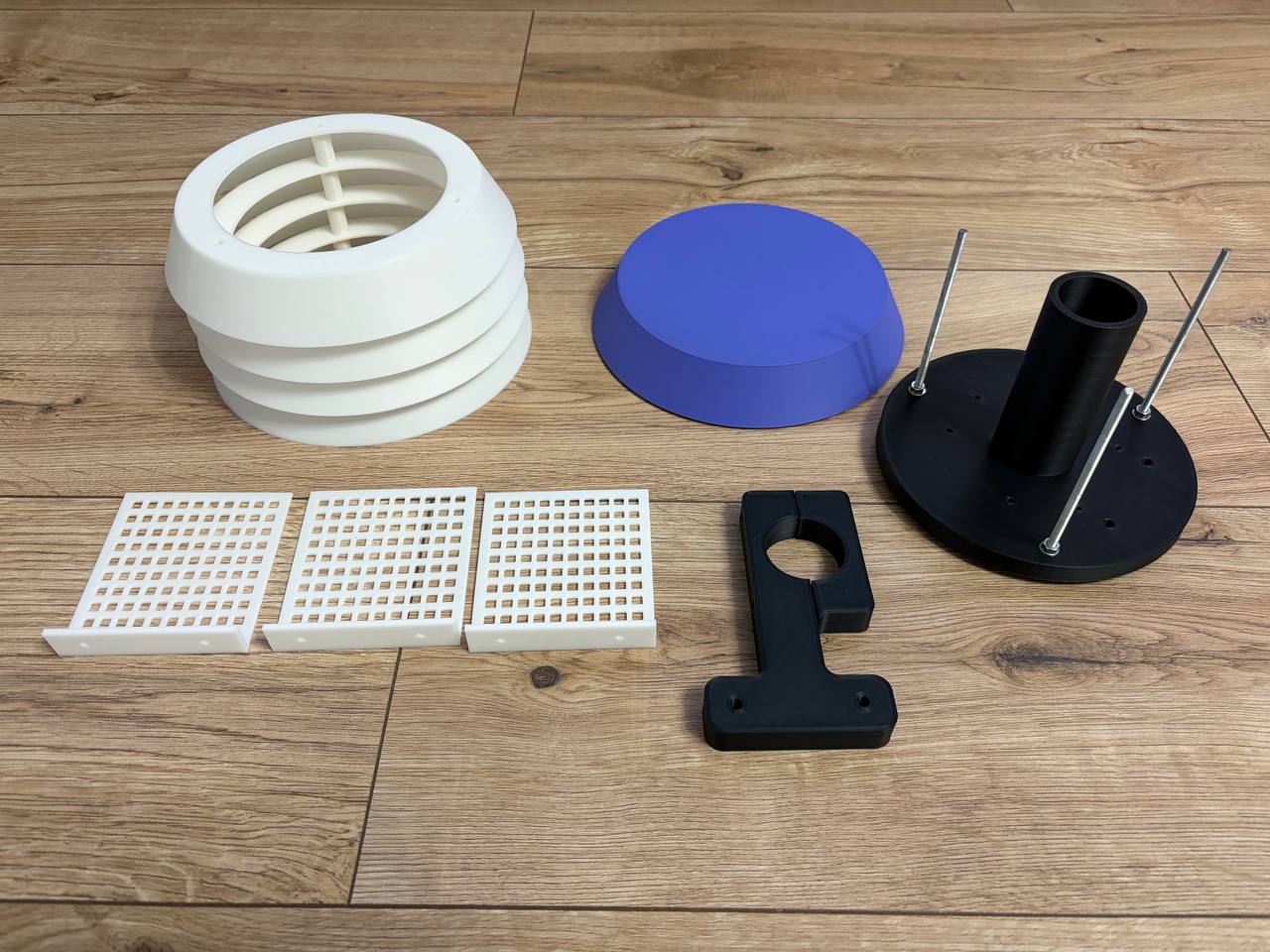

Ngoài các bộ phận in 3D, bạn cần chuẩn bị các linh kiện phần cứng sau để lắp ráp:
| Mục | Số lượng | Ghi chú |
|---|---|---|

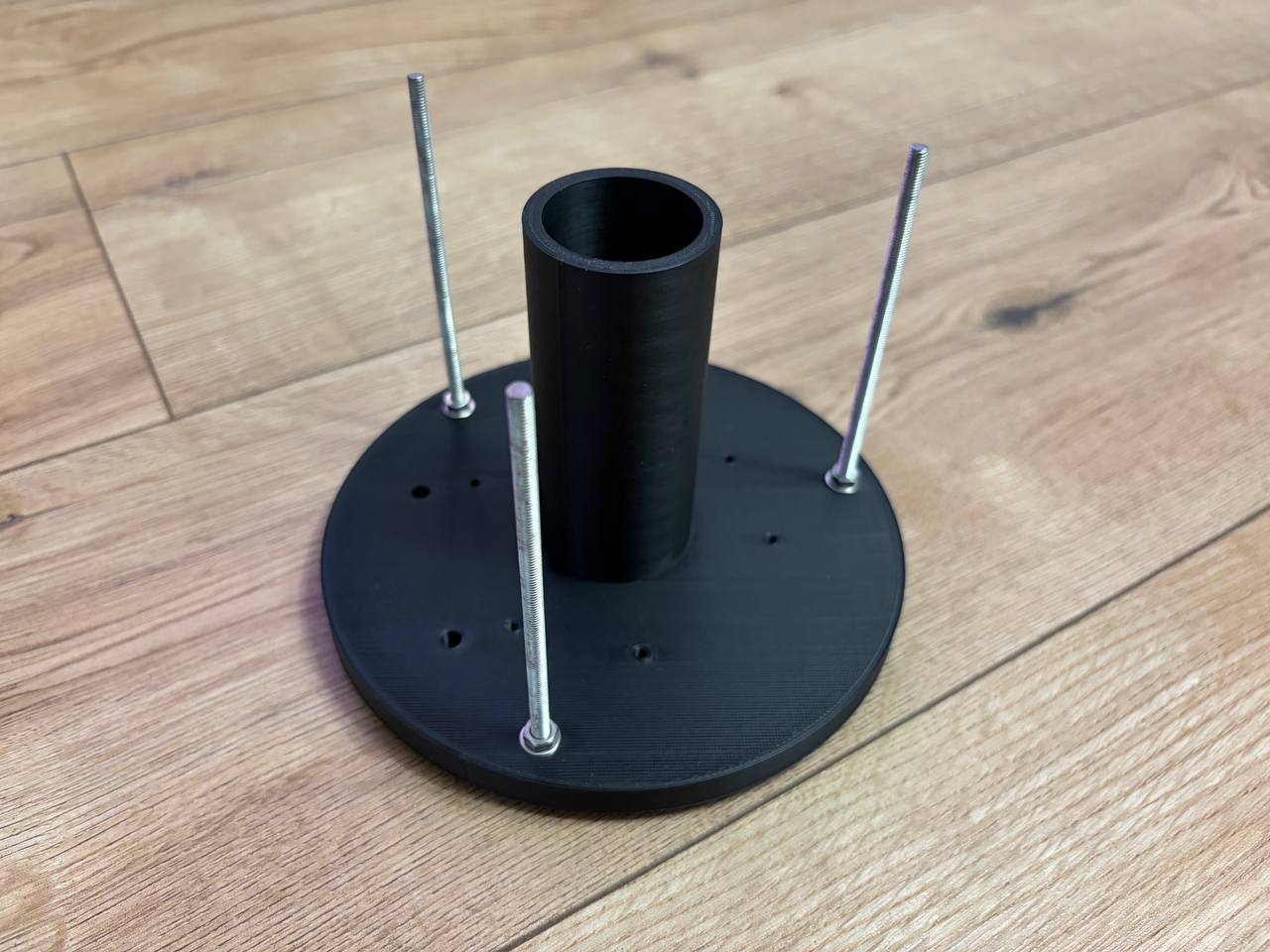

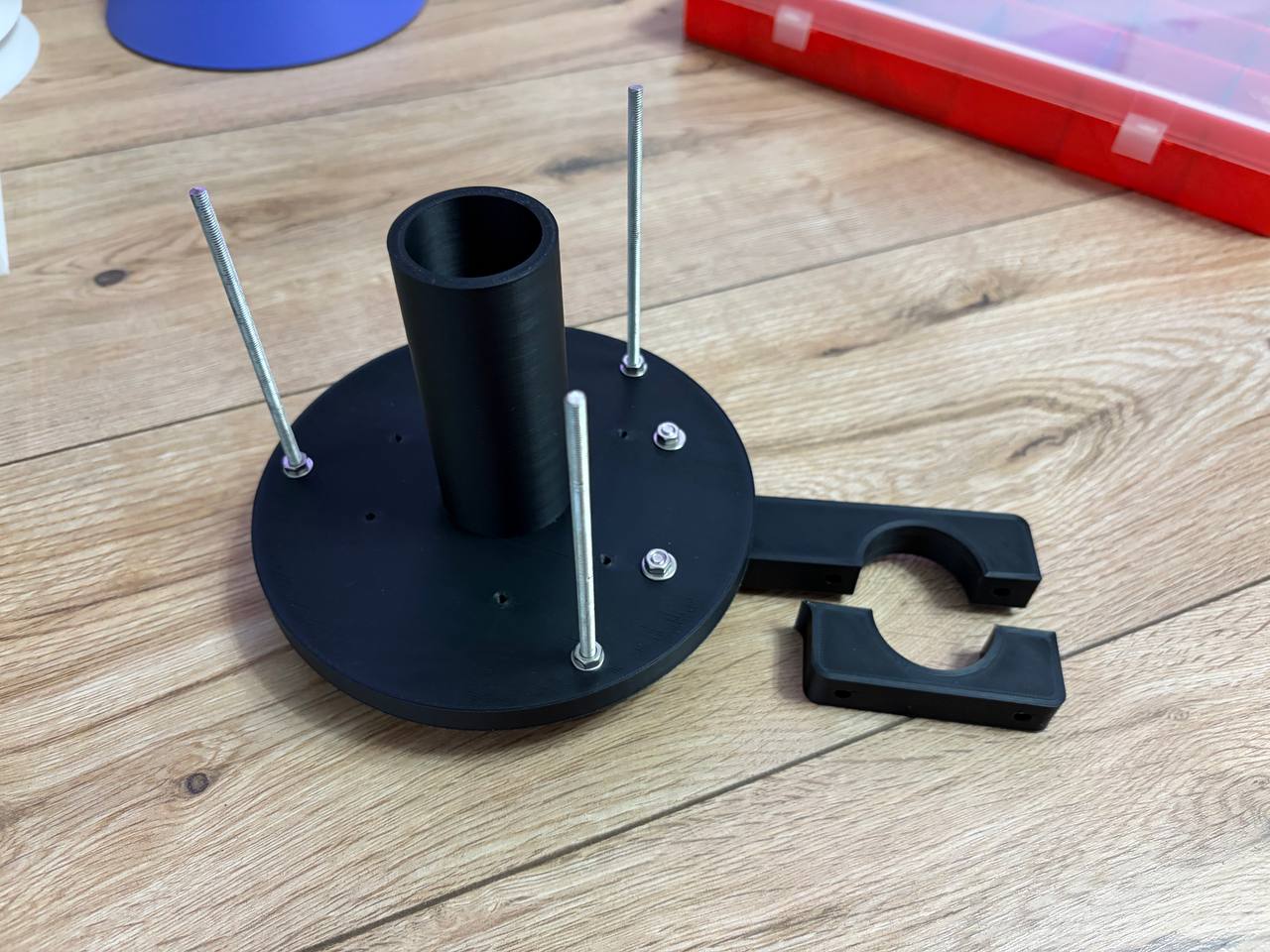

| Thanh ren M4 | 3 | Dùng làm thanh dọc để xếp chồng tấm đế, các vòng và nắp trên |
| Đai ốc M4 | 9 | Cho thanh ren và ốc vít M4 |
| Vòng đệm M4 | 9 | Cho thanh ren và ốc vít M4 |

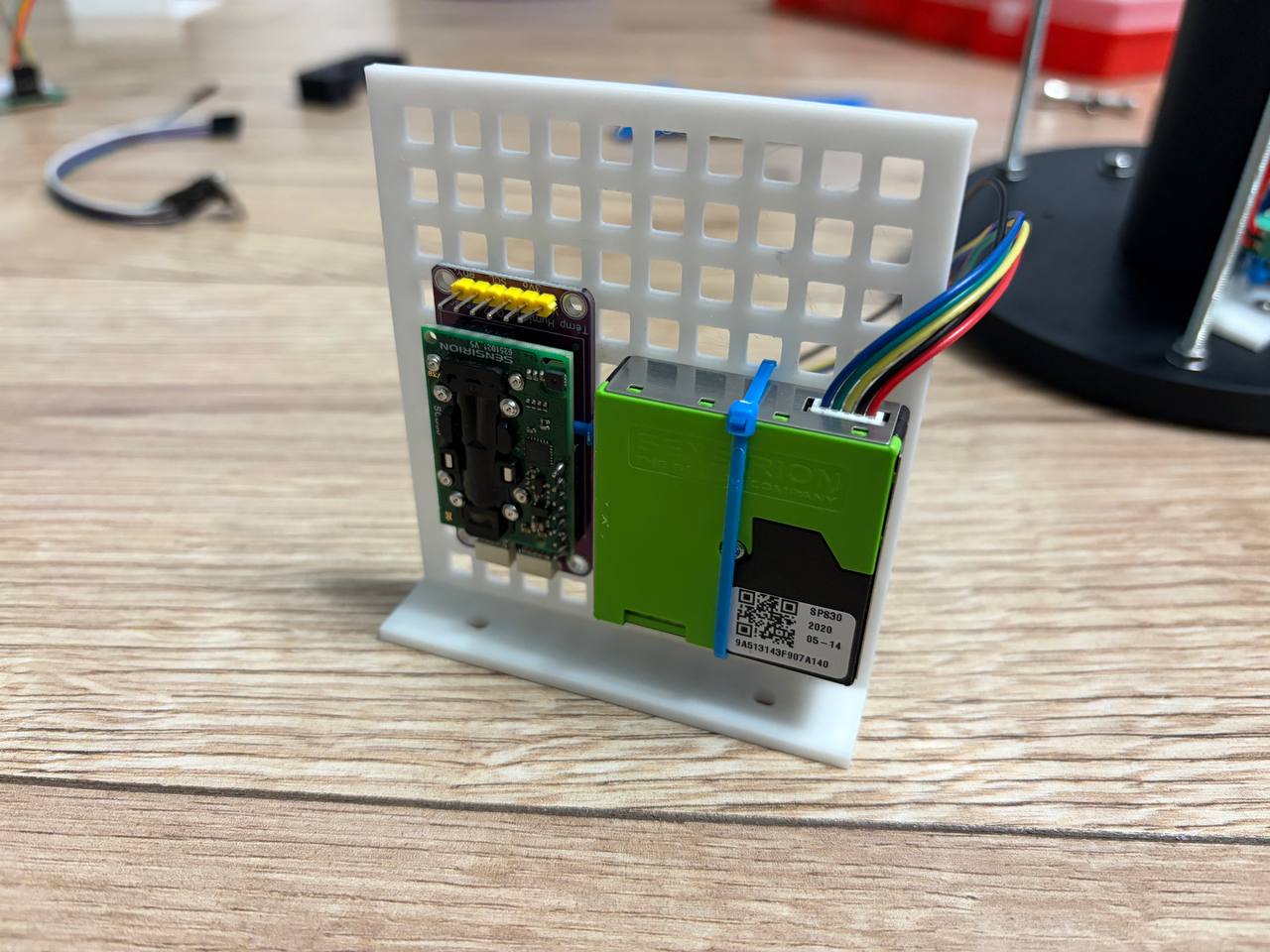

| Ốc vít M3 × 12 mm | 6 | Gắn lưới lắp cảm biến vào tấm đế |

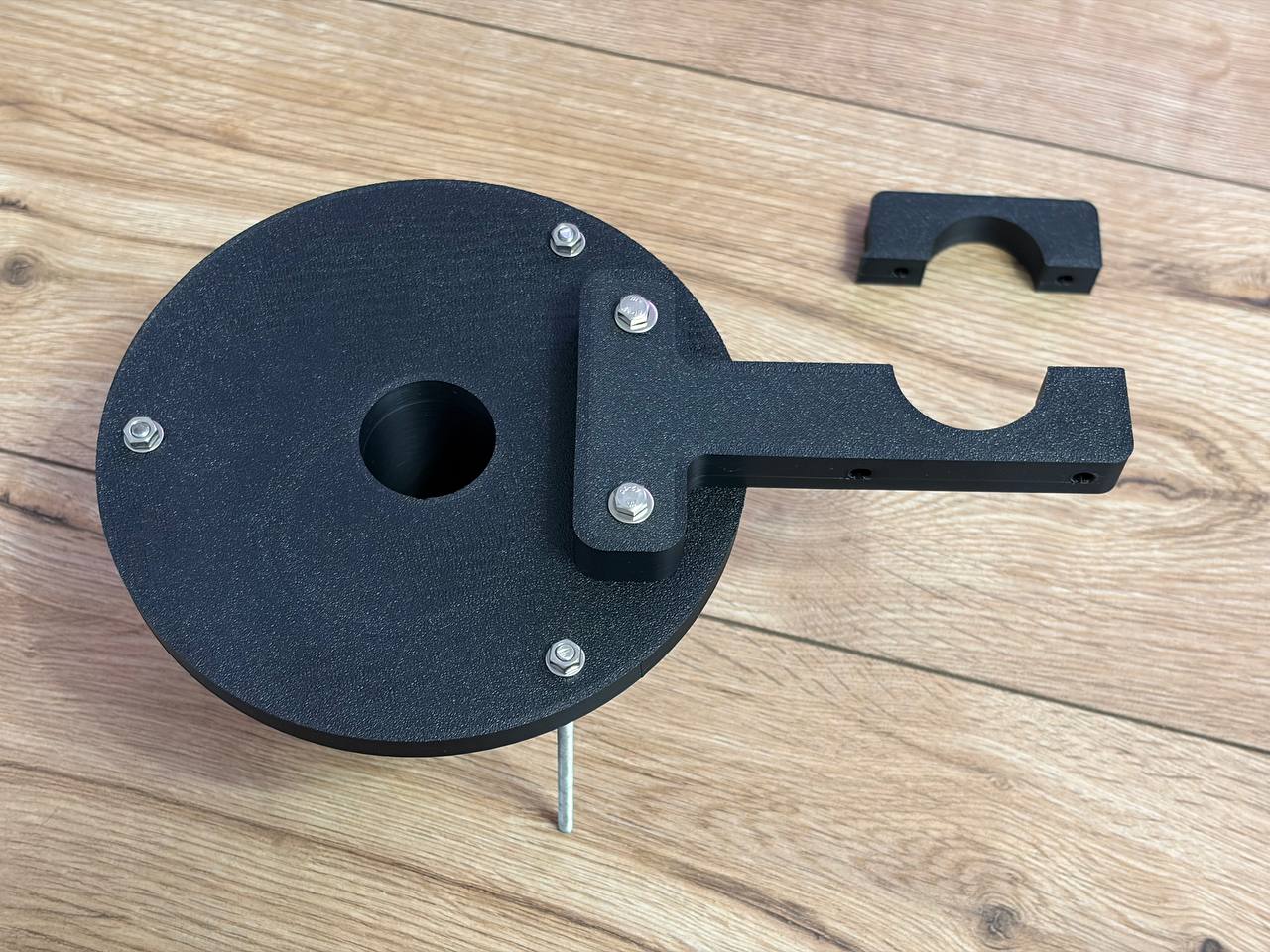

| Ốc vít M4 × 30 mm | 2 | Gắn giá đỡ cột vào tấm đế |
| Đai ốc M4 | 2 | Cho ốc vít M4 × 30 mm |
| Vòng đệm M4 | 4 | Cho ốc vít M4 × 30 mm |
| Ốc vít M4 × 55–60 mm | 2 | Gắn vỏ vào cột hoặc ống 35 mm |
| Đai ốc M4 | 2 | Cho ốc vít M4 × 55–60 mm |
| Vòng đệm M4 | 4 | Cho ốc vít M4 × 55–60 mm |

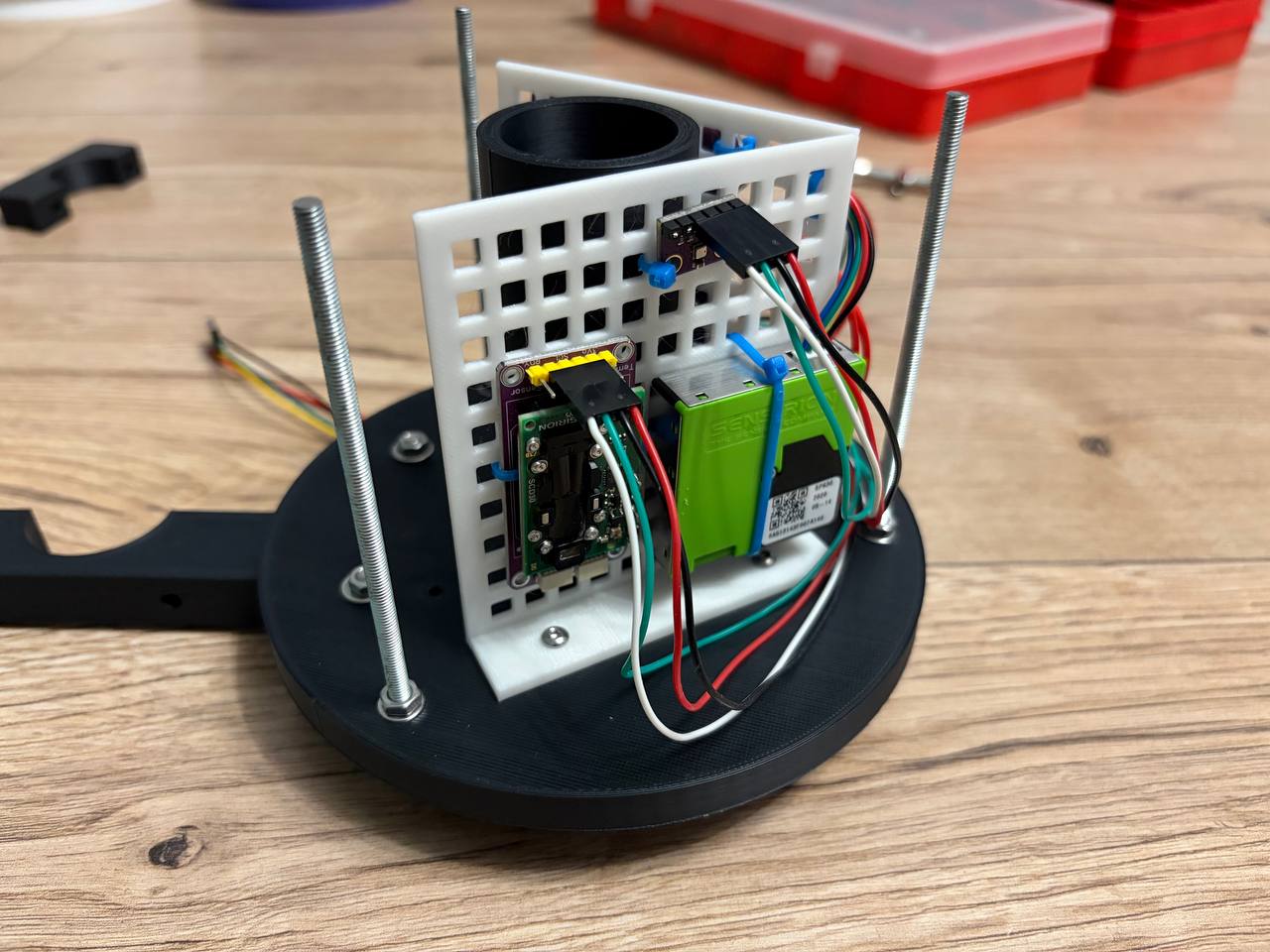

| Dây rút nhựa | Tùy nhu cầu | Gắn tấm chắn air360 và cảm biến vào lưới lắp |
