Ngàm xếp chồng đứng cho Prusa USS Drybox

Tác giả Malvineous_4588134

Lượt tải
3
Lượt thích
3
Lượt coi
82

File 2 6,8 MB

  • drybox-vertical-stacker_1781185803.scadSCAD · 12,2 KB
  • drybox-vertical-stacker_1781185804.stlSTL · 6,8 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#401118
Danh mục
Máy In 3D
Ngày đăng

Mô tả

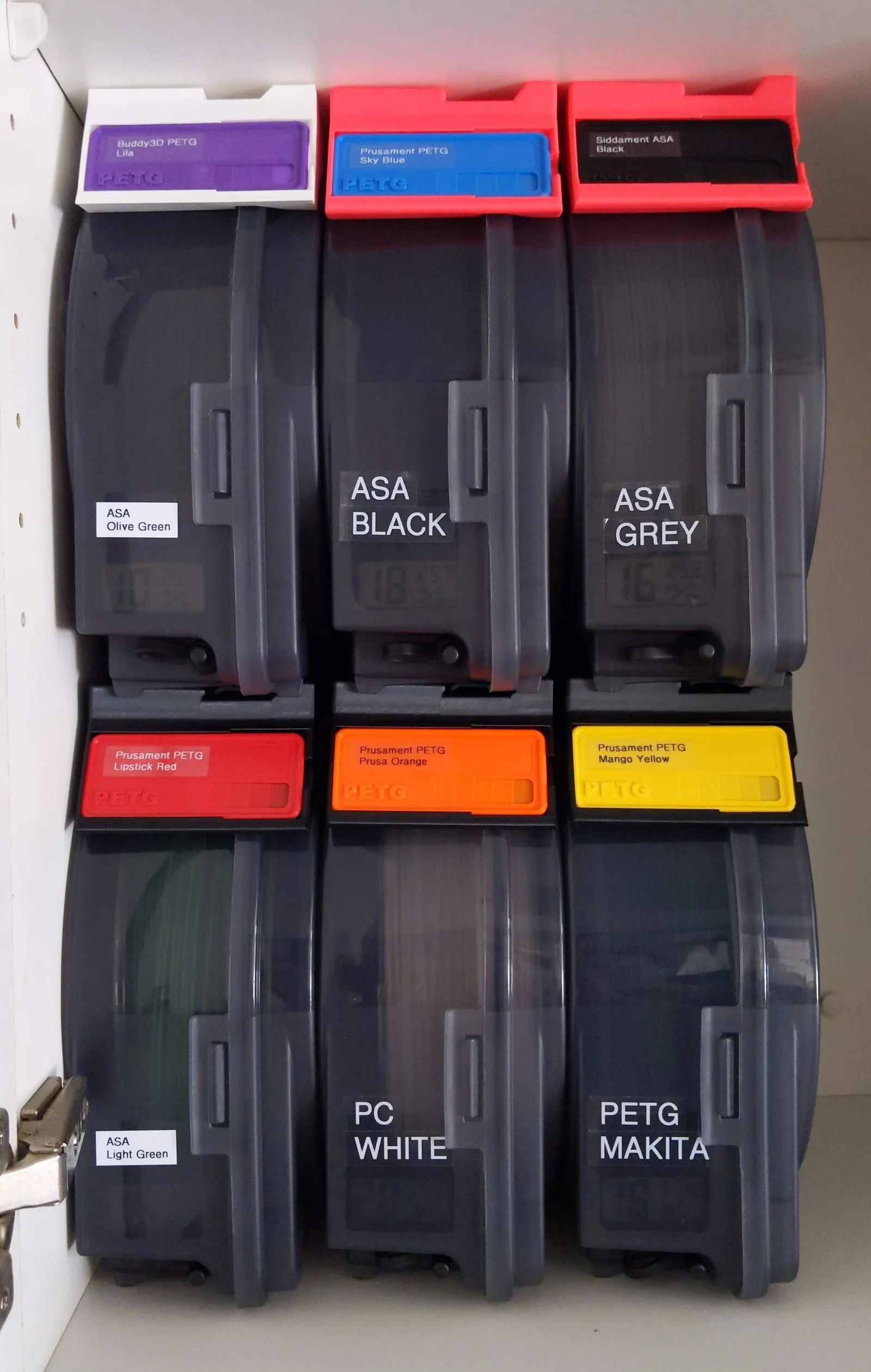

Cái ngàm này được thiết kế để gắn lên mặt trên của hộp Prusa USS Drybox, giúp bạn có thể xếp chồng các hộp lên nhau theo chiều thẳng đứng.

Thông thường các hộp này được xếp nằm ngang, nhưng nếu tủ kệ của bạn hạn chế về không gian thì việc xếp chồng đứng sẽ tiết kiệm diện tích hơn nhiều.

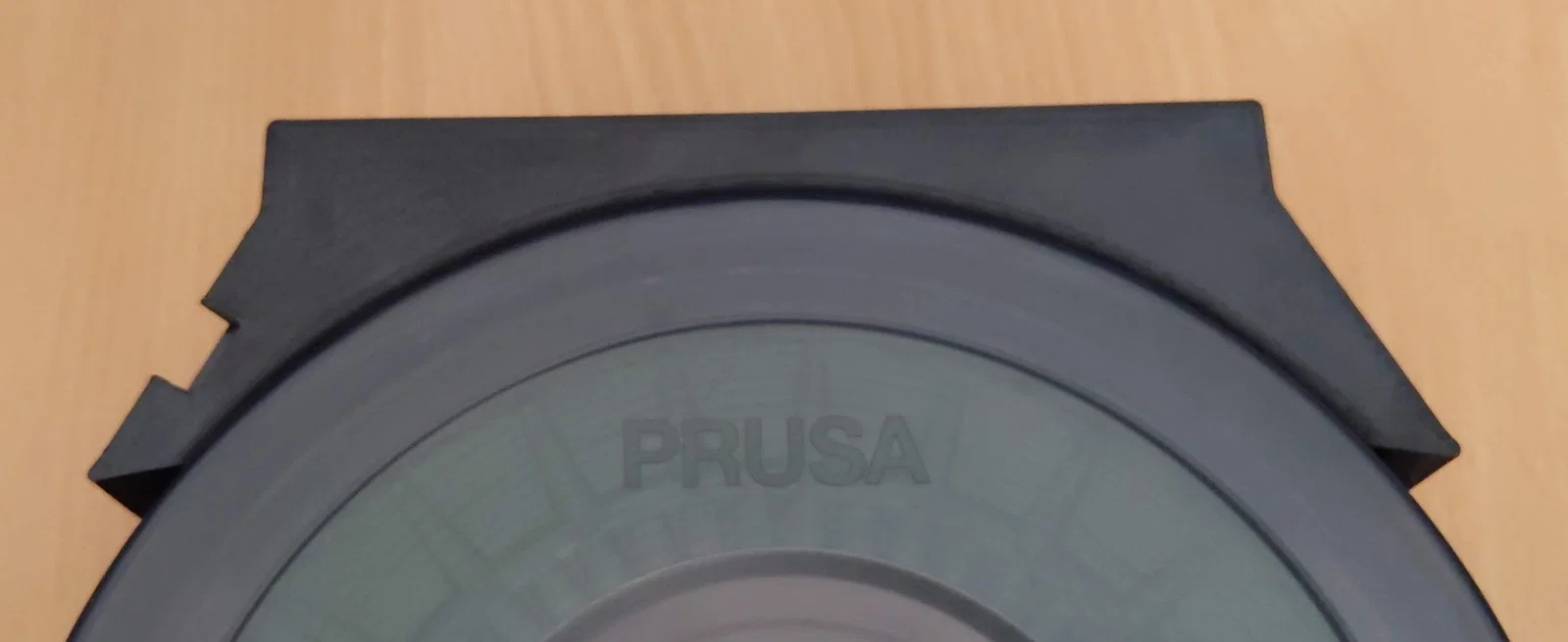

Ngàm này chỉ làm tăng thêm vài milimet chiều cao tổng thể (so với việc chỉ đặt chồng các hộp lên nhau mà không có ngàm giữ).

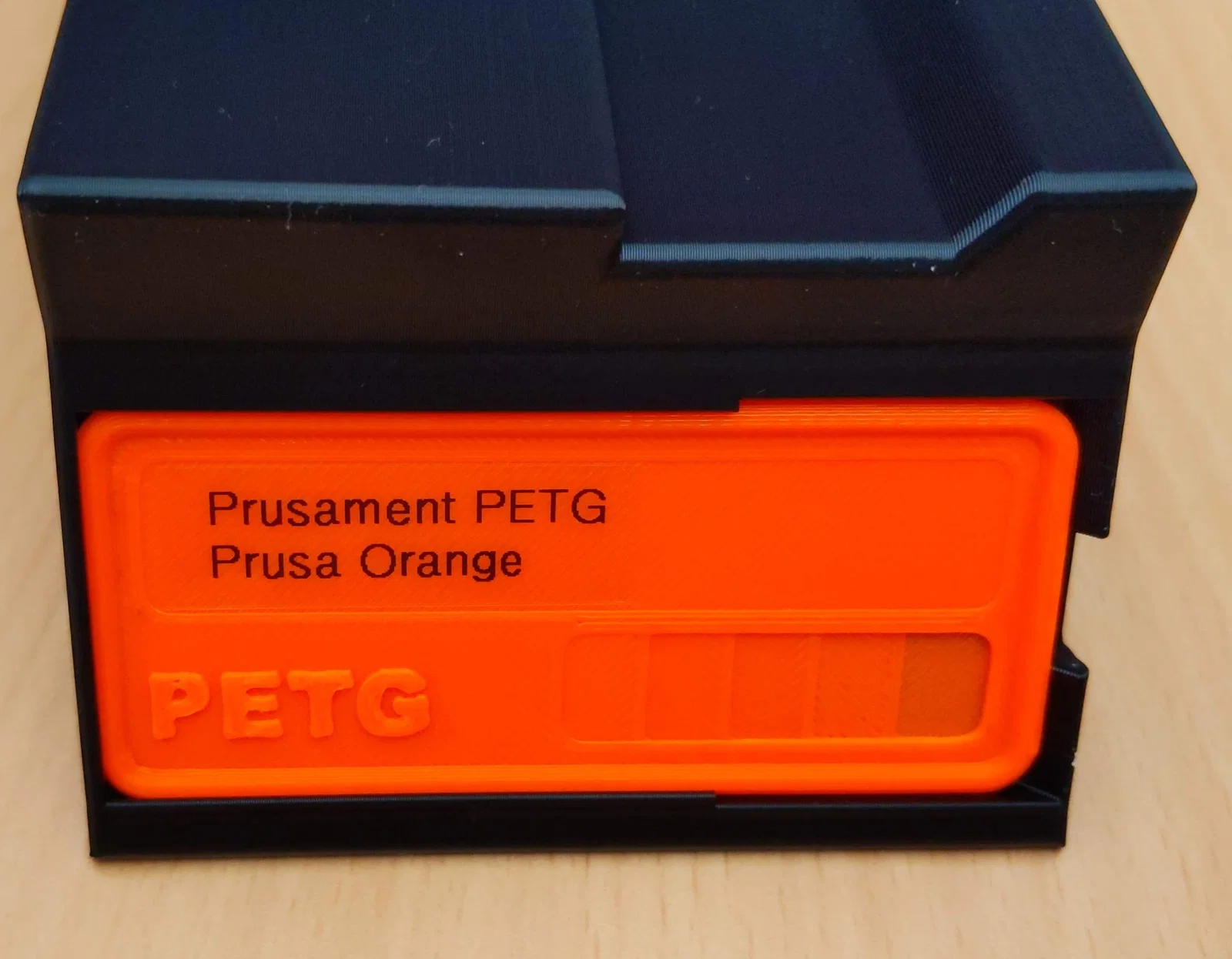

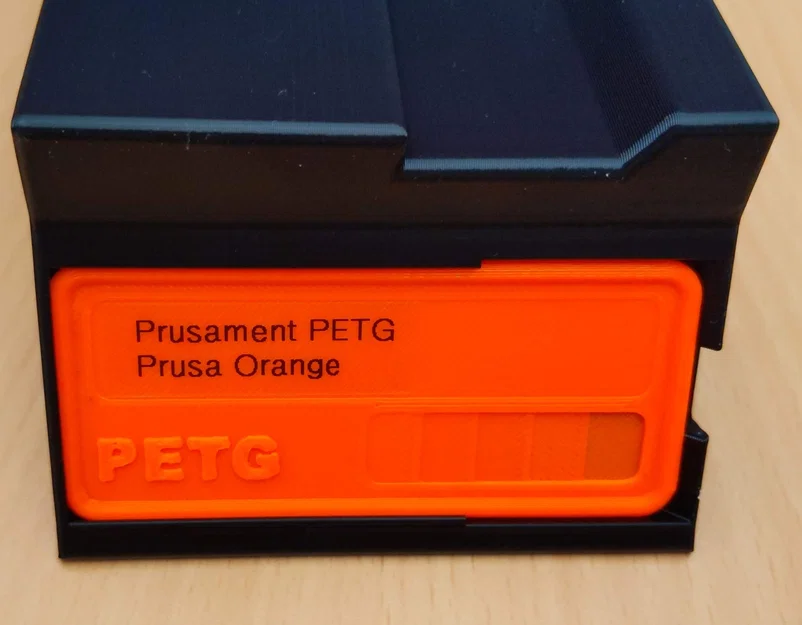

Phía trước ngàm có một khe nhỏ để bạn gắn các thẻ mẫu @Seemomster's 80x35mm sample cards, giúp bạn dễ dàng nhận biết loại nhựa bên trong hộp. Các thẻ này chỉ cần trượt vào là xong, độ khít được thiết kế để giữ thẻ chắc chắn mà không bị rơi ra ngoài!

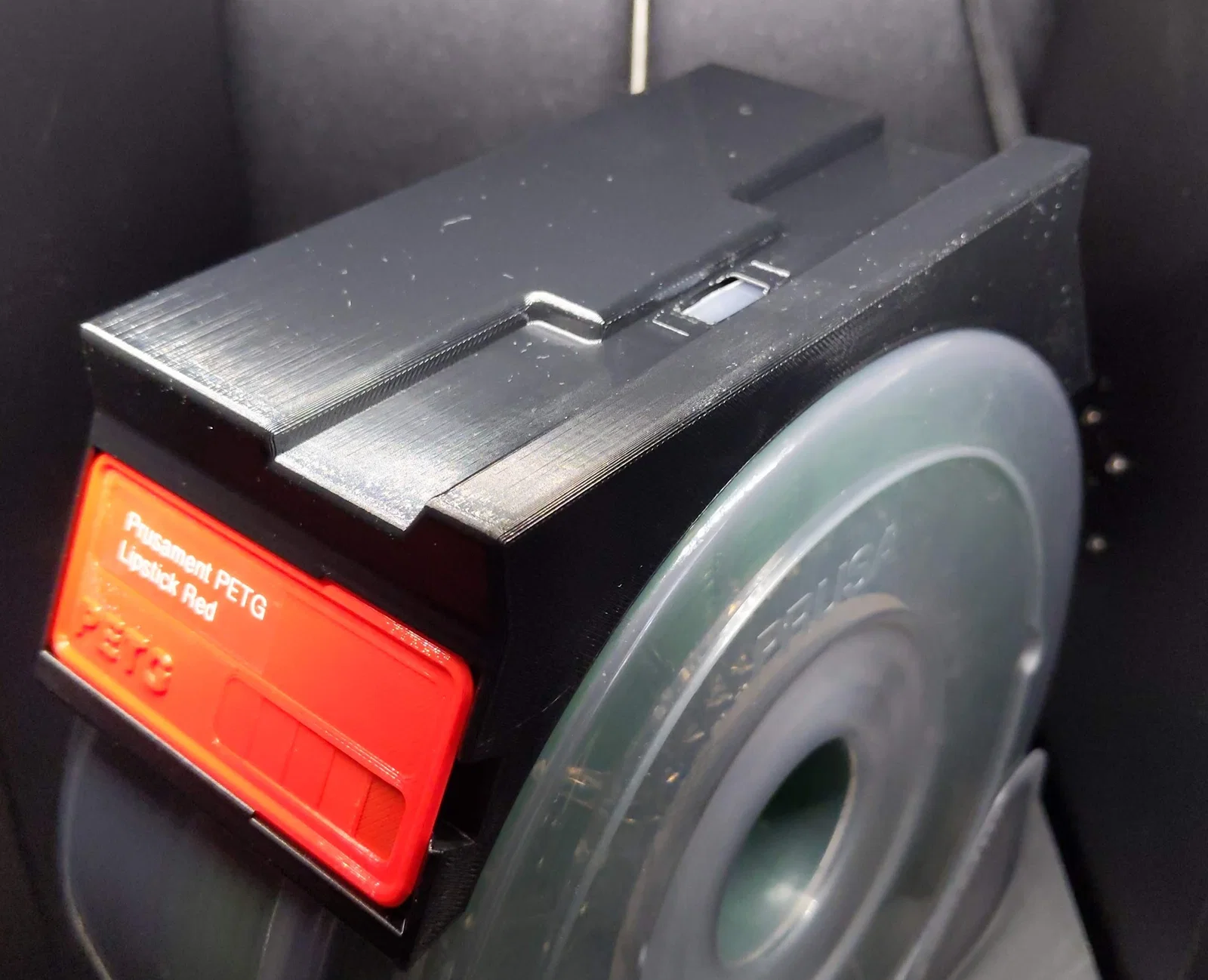

Cách gắn vào hộp: đặt ngàm nghiêng lên mặt trên của hộp, cho một bên tiếp xúc trước rồi đến bên kia, nó sẽ kêu "tách" một cái là đã vào khớp. Khi gắn đúng, bạn có thể nhấc cả chồng hộp lên bằng ngàm này, tuy nhiên không nên làm thường xuyên vì sẽ tạo áp lực lên hai lẫy trên nắp hộp, dễ gây hư hỏng về lâu dài.

Cách tháo: kéo một bên cạnh lên. Nếu thấy khó tháo, hãy thử bên còn lại. Thường thì bên không có khe gắn thẻ sẽ dễ tháo hơn.

Khi in thử, mình thấy dùng 5% infill là ổn, nhưng vì vách khá mỏng nên nếu lỡ tay làm rơi khi đang gắn trên hộp thì dễ bị gãy. In ở mức 15% infill mặc dù hơi dư nhưng sẽ chắc chắn hơn nhiều. Mình đã dùng pattern gyroid ở cả mức 5% và 15% đều cho kết quả tốt.

Khi in nằm nghiêng (đây là hướng mặc định khi import file STL), chỉ có một phần overhang là cái lỗ ở giữa, phần này không chịu lực nên sẽ in rất dễ dàng. Nếu lỗ in ra chưa đẹp, bạn có thể tỉa lại sau. Mình in bằng nhựa PLA thì rất hoàn hảo, nhựa PETG trắng thì cần vệ sinh lại một chút, còn PETG đen thì ổn. Bạn nên giữ nguyên hướng in này để tránh bị lỗi overhang nhé.

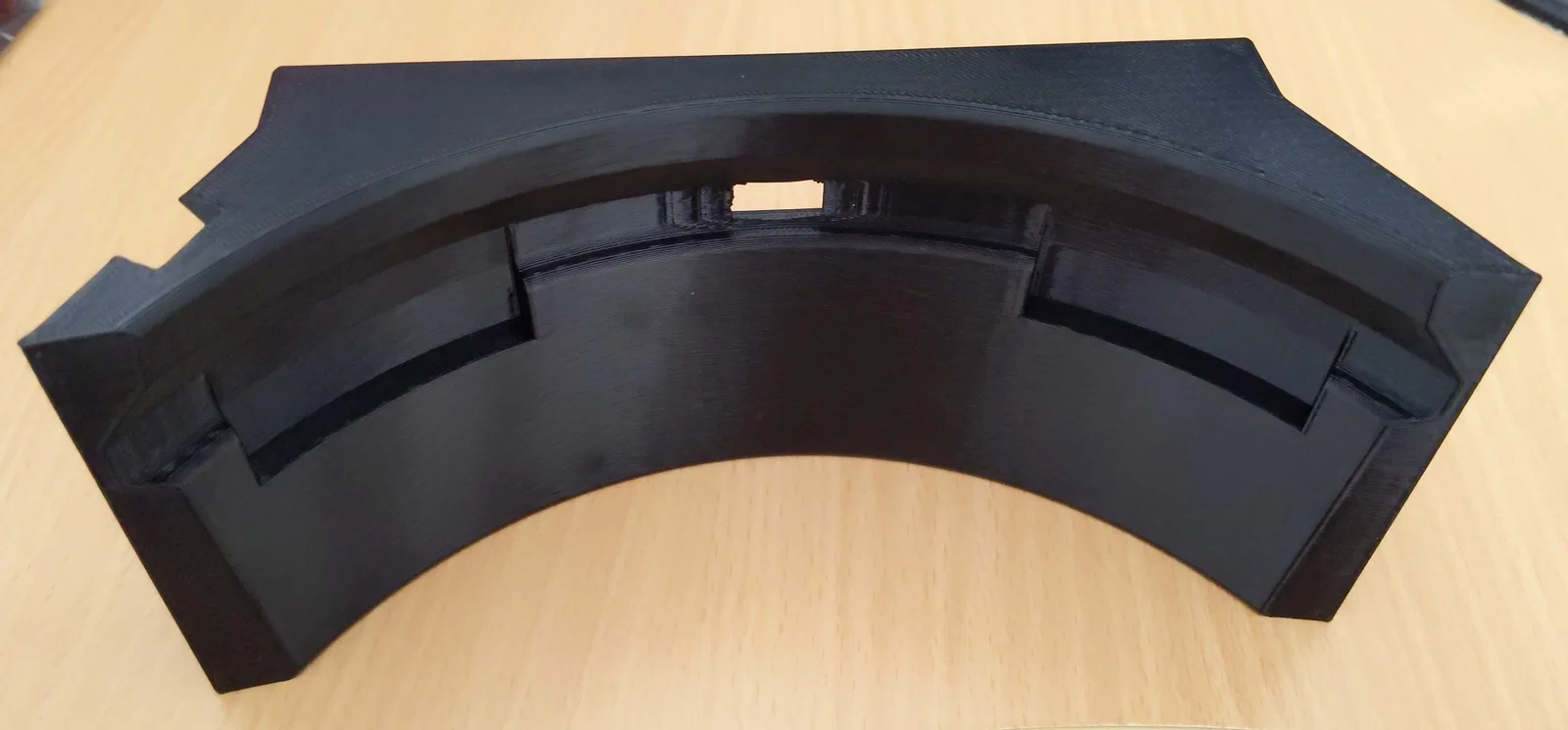

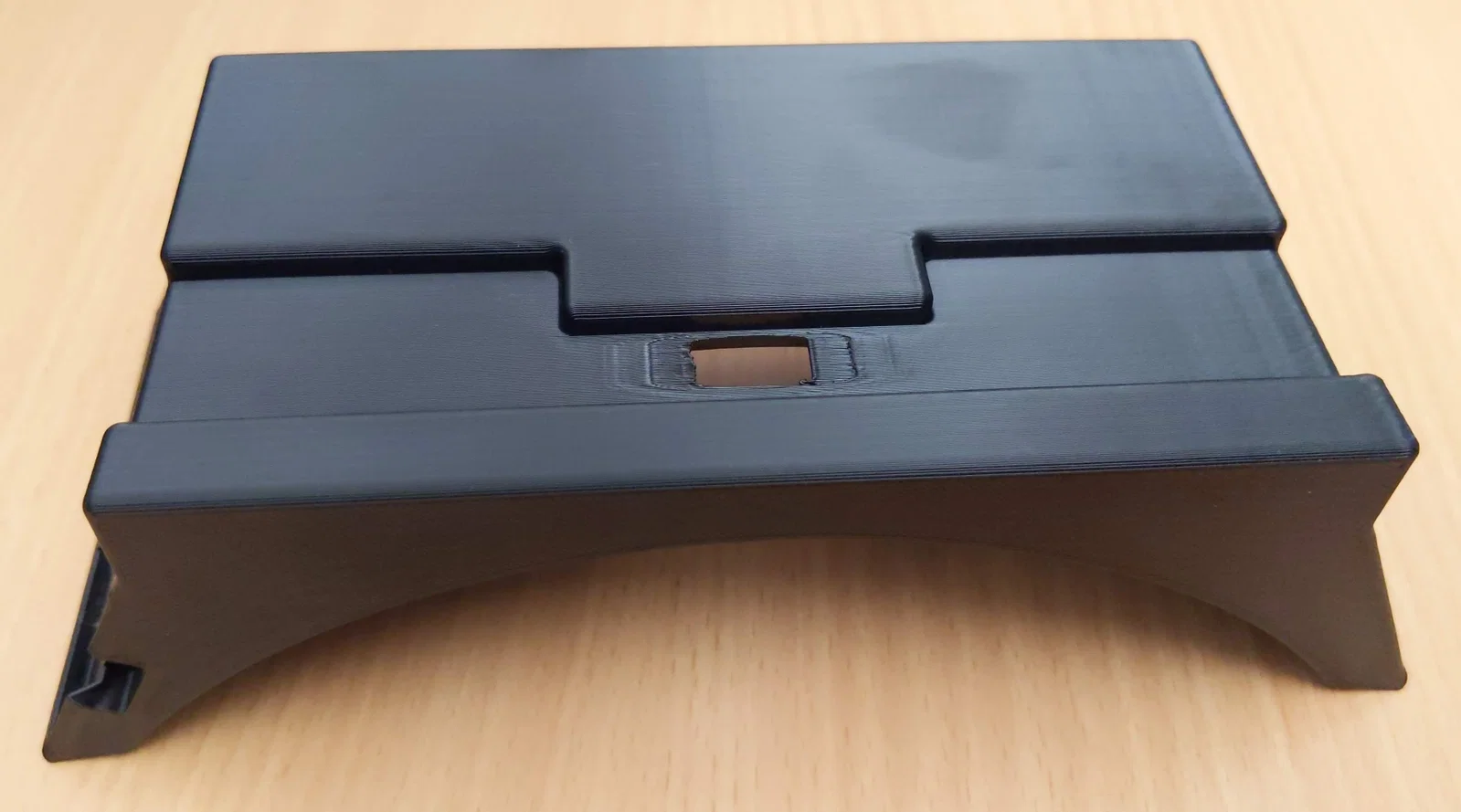

Cái lỗ ở giữa giúp giảm tối đa chiều cao. Nếu bạn lấp kín cái lỗ này, tổng chiều cao khi xếp chồng sẽ tăng thêm khoảng 1mm. Vì mục đích chính là tiết kiệm không gian, nên mình ưu tiên giữ thiết kế này.

Lưu ý: Bạn chỉ nên xếp chồng khoảng 3 đến 4 hộp là tối đa thôi, vì chân của Prusa USS Drybox không phẳng nên sẽ bị bấp bênh. Hãy sắp xếp chúng ở nơi cố định như trong tủ để tránh bị đổ nhé.

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
2
Tổng dung lượng
6,8 MB
File lớn nhất
6,8 MB
