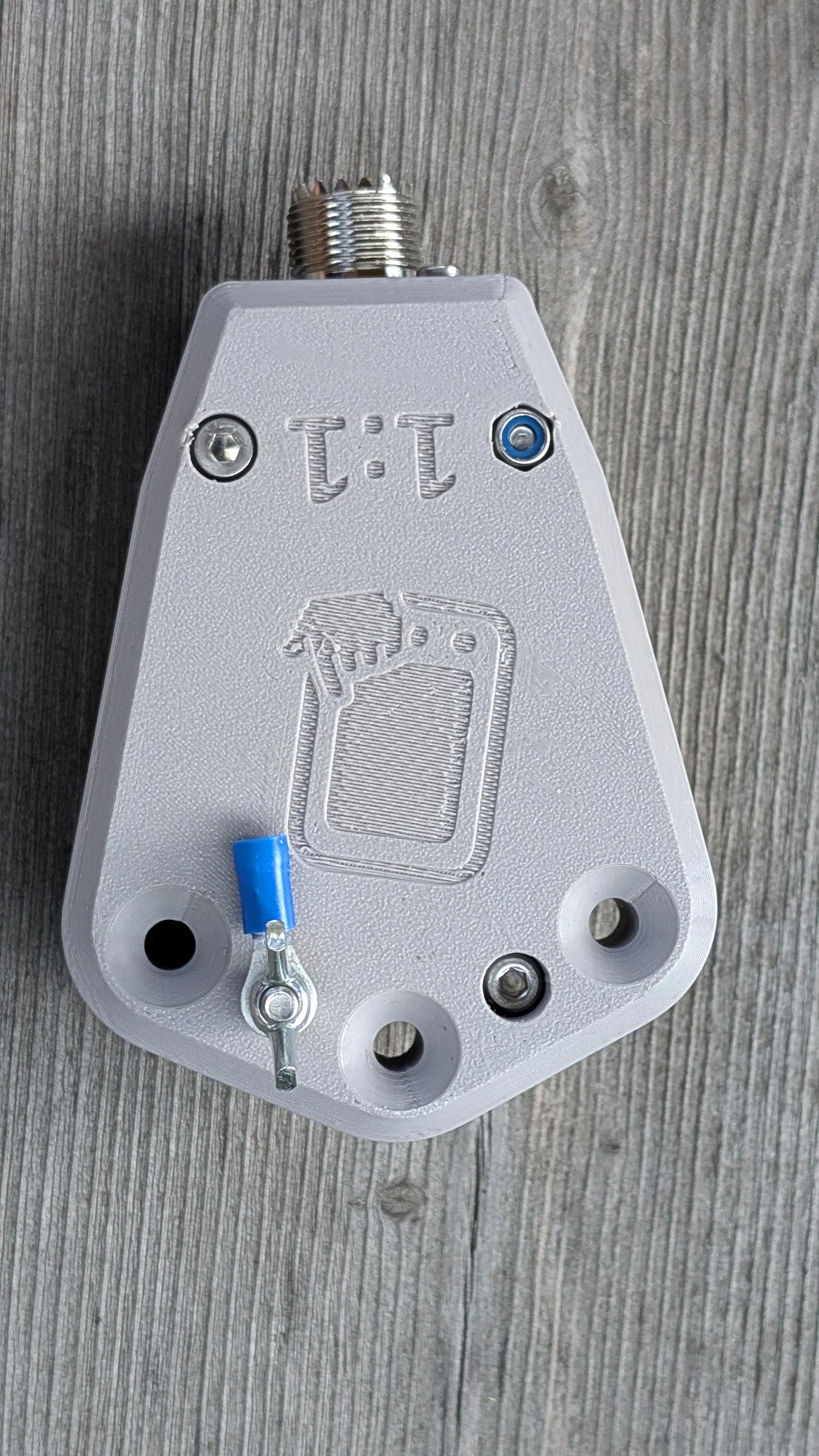

Hộp Balun 100W cho ăng-ten ngoài trời

Danh sách linh kiện (BOM)

• 2x chi tiết in 3D (hai bên giống hệt nhau), chọn loại dựa theo dấu 1:1 hoặc 1:4
• 1x - Lõi Ferrite BN-43-7051 với 2 cặp dây xoắn, mỗi cặp quấn 3 vòng
• 1x - Giắc UHF cái (SO-239) loại bắt vít 4 lỗ
• 1x - Ốc lục giác M3 x 10 mm
• 1x - Đai ốc khóa M3
• 2x - Ốc lục giác M4 x 25 mm
• 2x - Ốc lục giác M4 x 35 mm
• 6x - Đai ốc khóa M4
• 2x - Đai ốc cánh M4
• 1x - Đầu cos tròn M3
• 2x - Đầu cos tròn M4
• 60cm - Dây điện đôi 0.5mm^2

Hướng dẫn lắp ráp

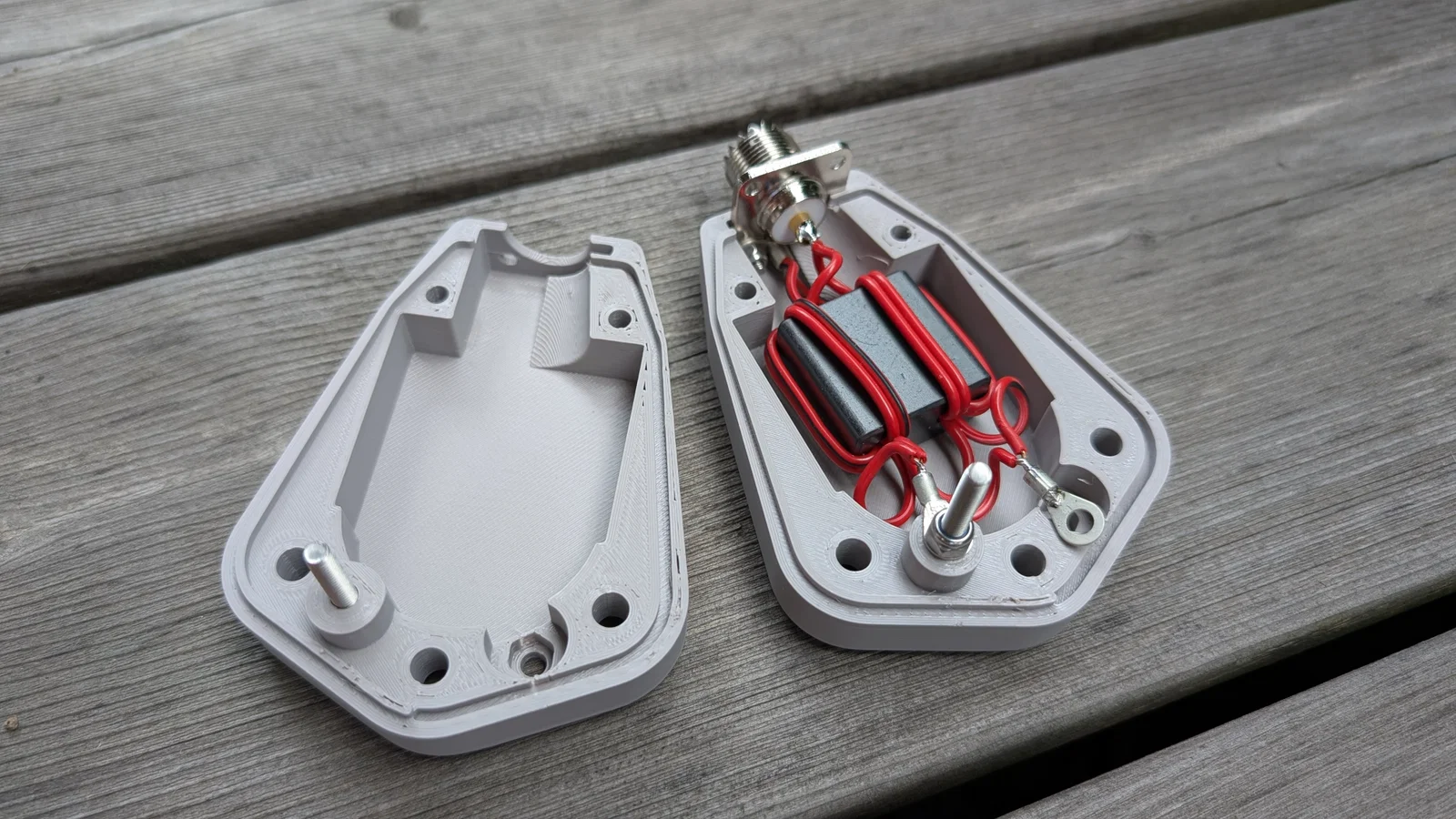

• Quấn ba vòng dây xoắn (hoặc dây đồng tráng men) vào mỗi lỗ của lõi ferrite hai lỗ.

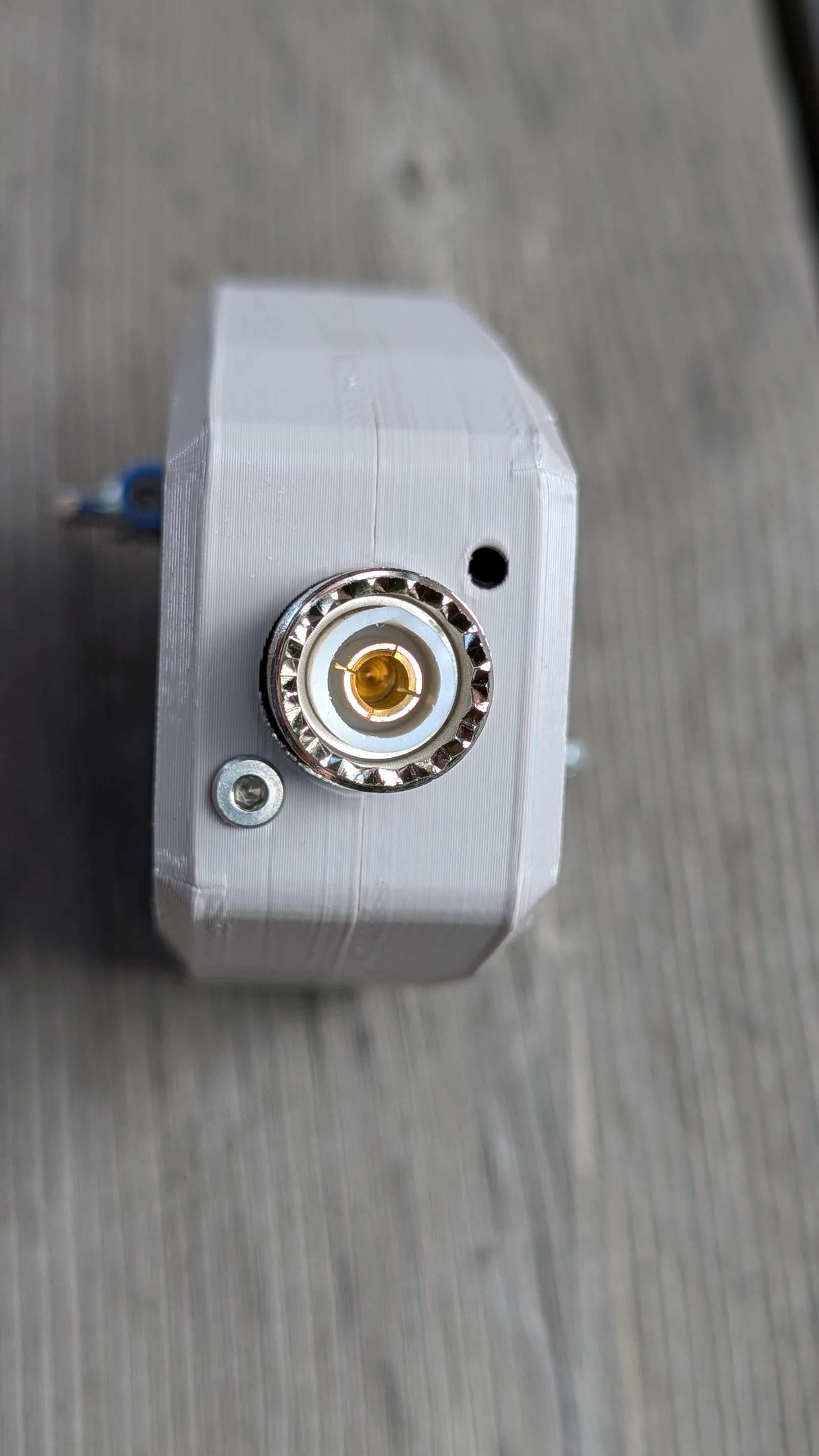

• Bắt giắc SO-239 vào chi tiết nhựa bằng ốc M3 x 10mm và đặt đầu cos M3 dưới đai ốc khóa (lỗ ở phần nhựa thứ hai để trống để thoát nước ngưng tụ).

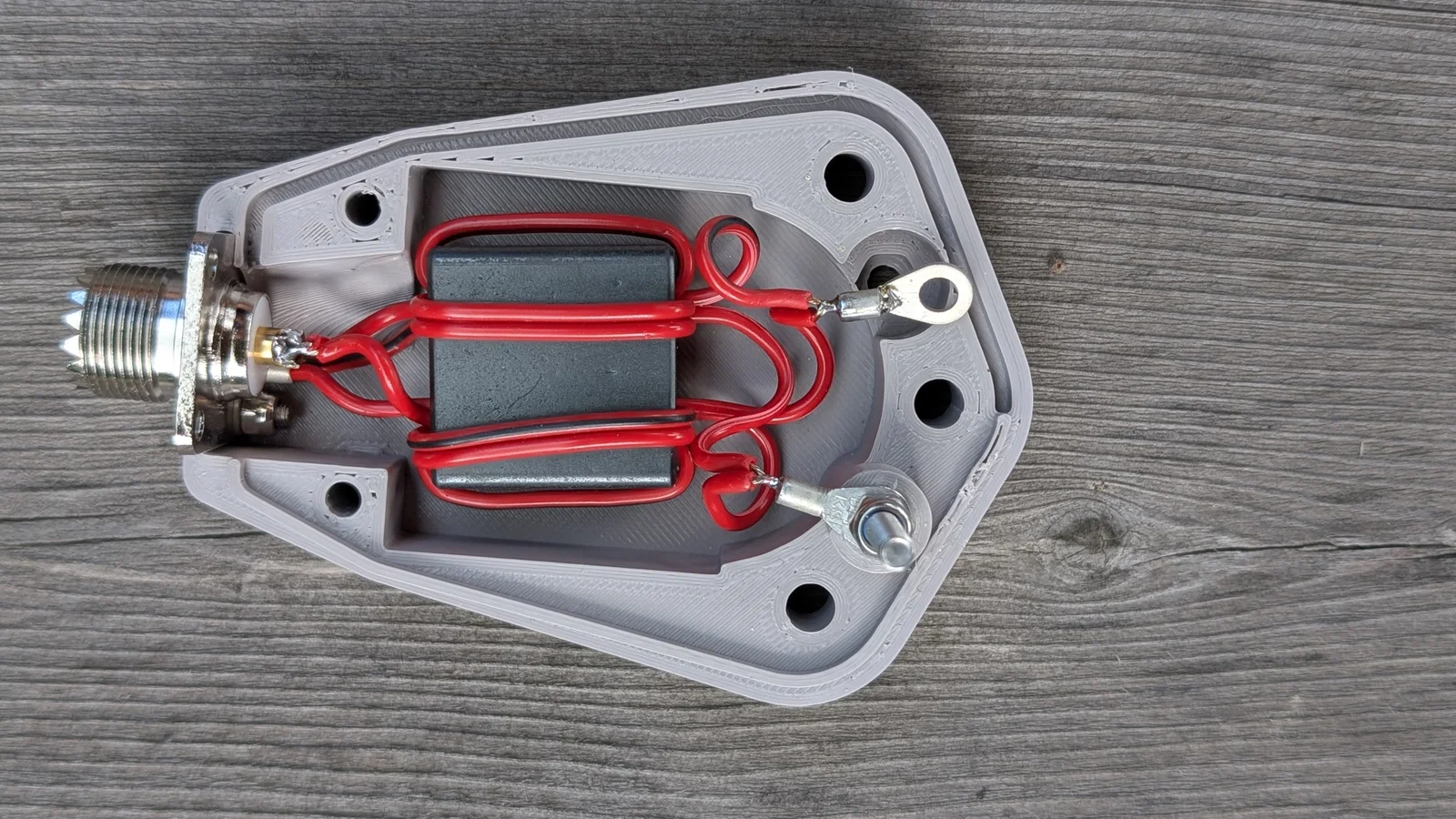

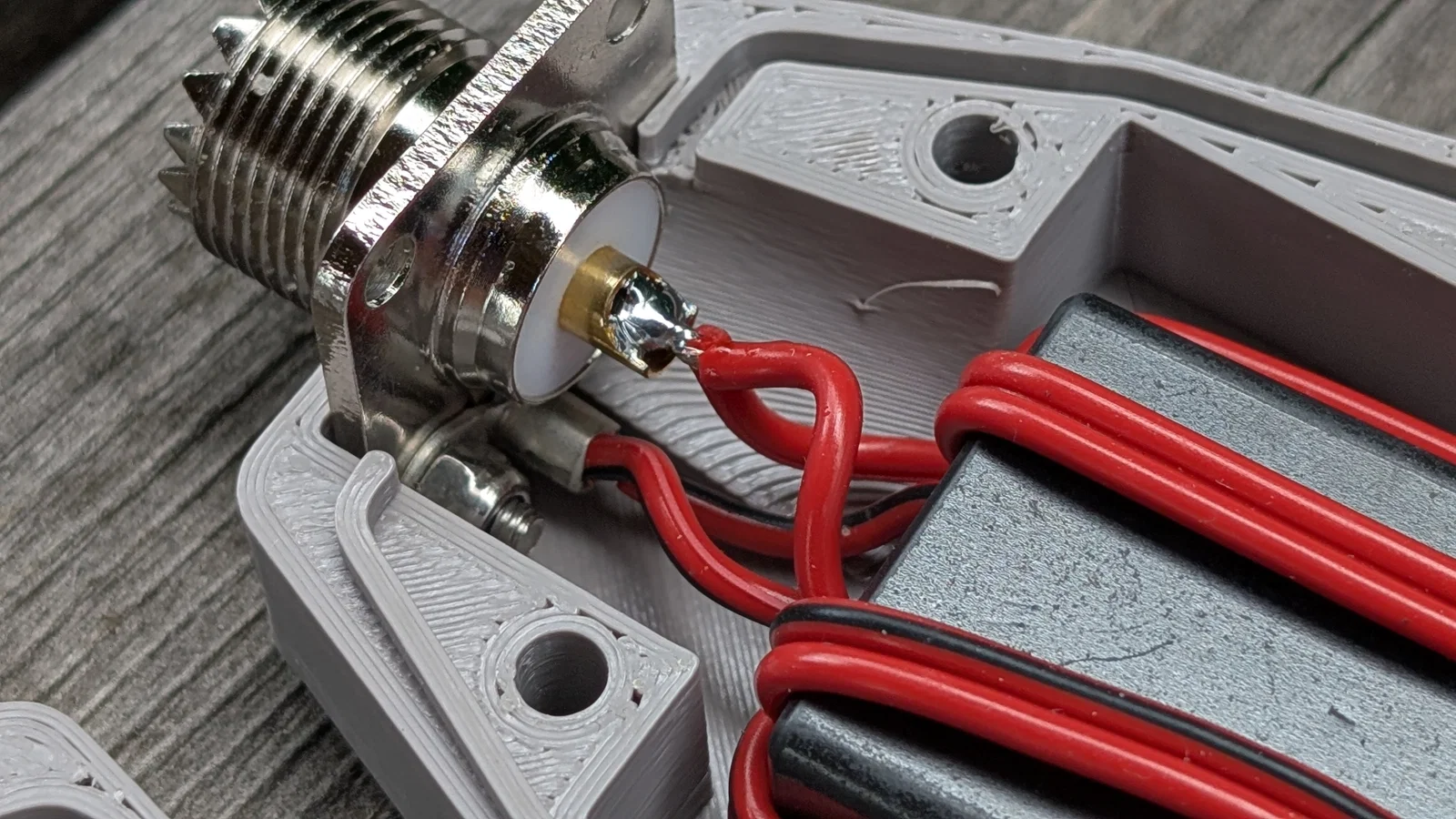

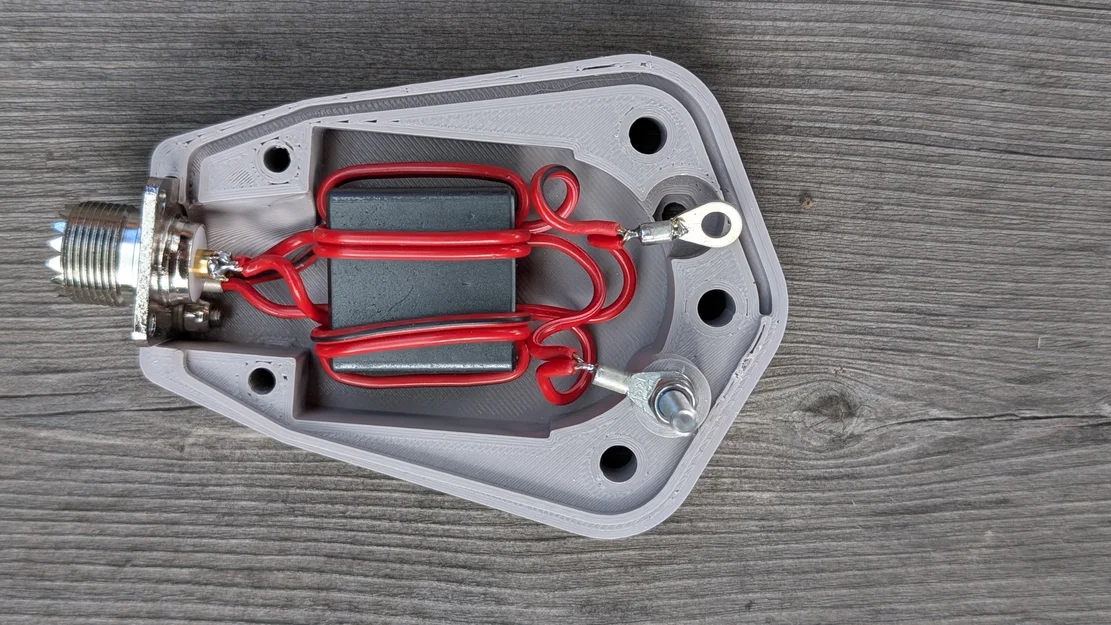

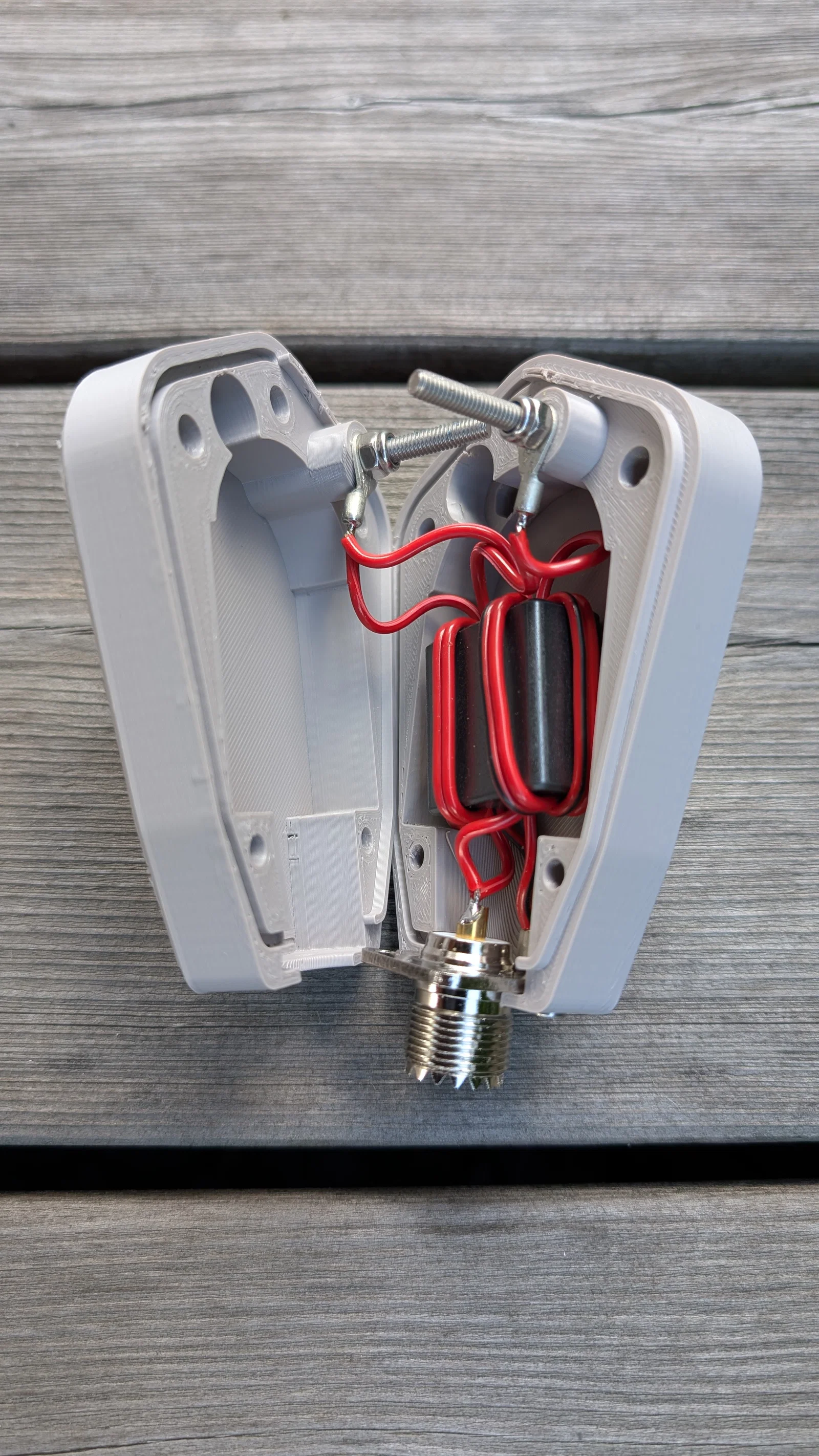

• Ở phía dưới biến áp, nối hai cặp dây song song rồi nối hai đầu ra vào giắc SO-239 (tâm giắc và đầu cos M3).
• Ở phía trên biến áp, nối hai cuộn dây song song cho tỷ lệ 1:1 (hoặc nối tiếp cho tỷ lệ 1:4) và gắn đầu cos M4 vào hai đầu ra.
• Lắp ốc M4 x 35 mm vào lỗ trên của phần nhựa và đặt đầu cos M4 dưới đai ốc khóa.
• Làm tương tự cho phần nhựa còn lại.

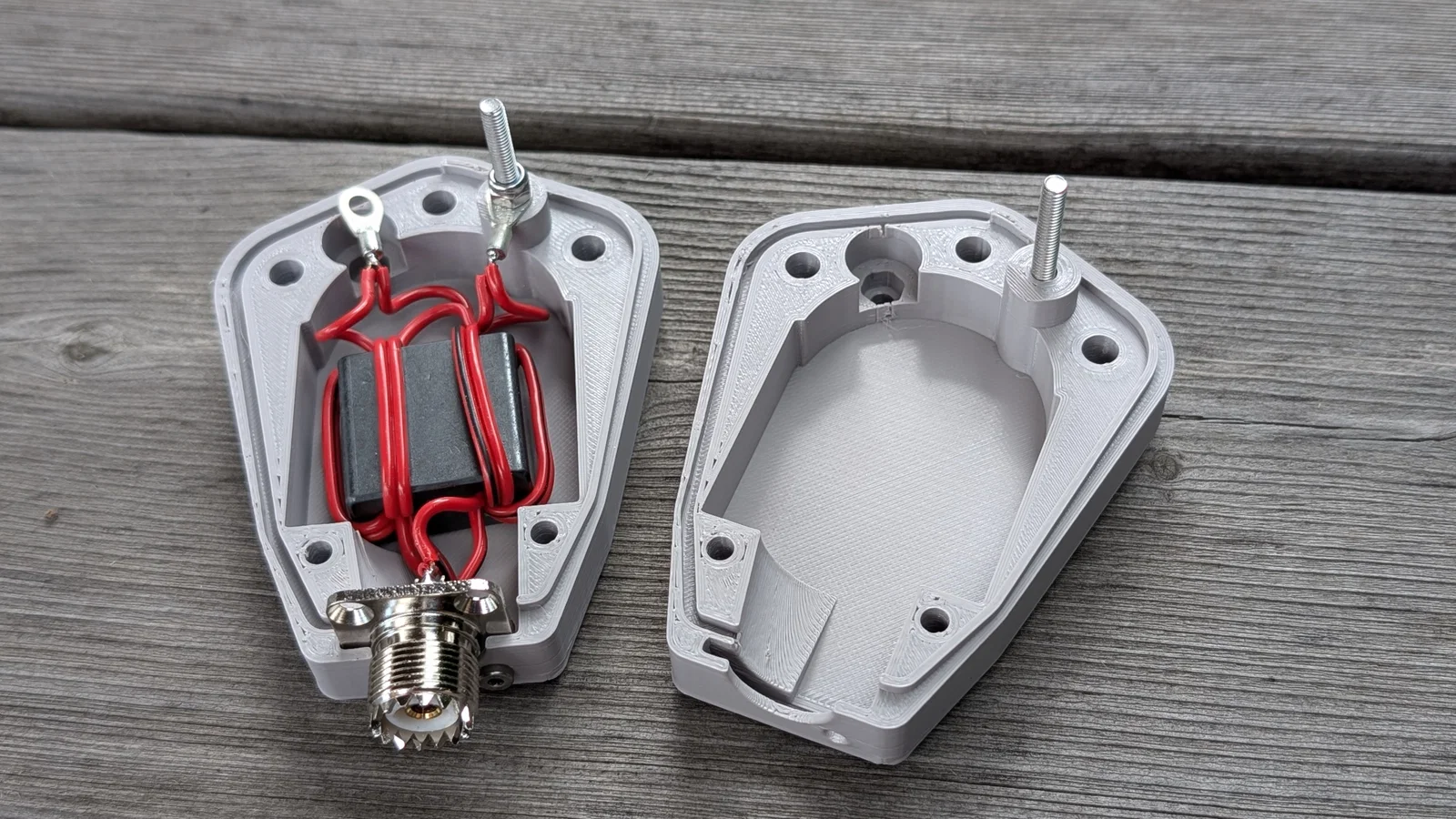

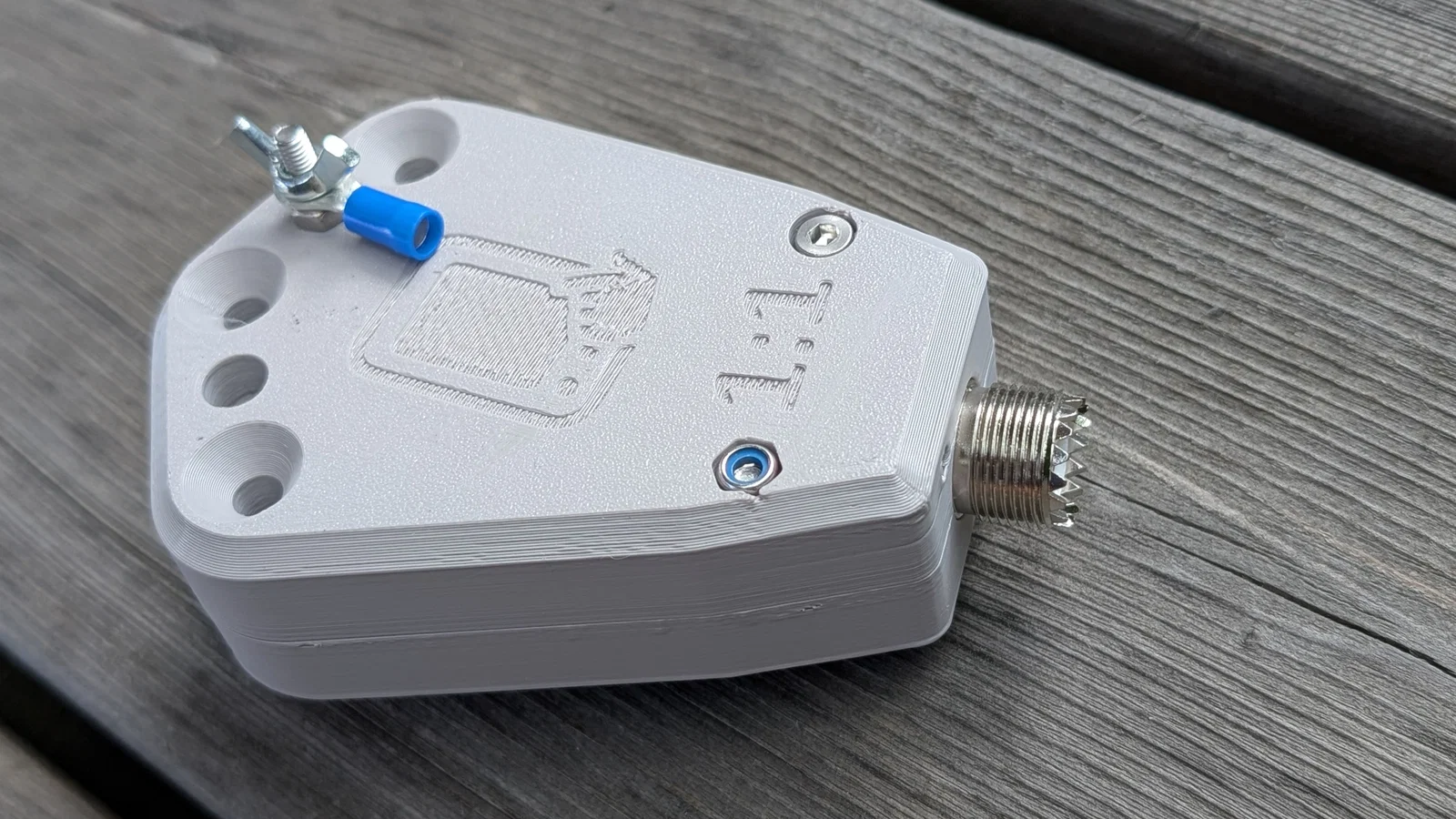

• Chồng hai phần nhựa lên nhau (có thể dùng keo silicon làm kín khe hở để chống nước) và cố định bằng hai đai ốc khóa; hai đai ốc cánh sẽ được vặn vào sau để nối dipole.
• Siết chặt phần dưới bằng hai ốc M4 x 25 mm và đai ốc khóa M4.

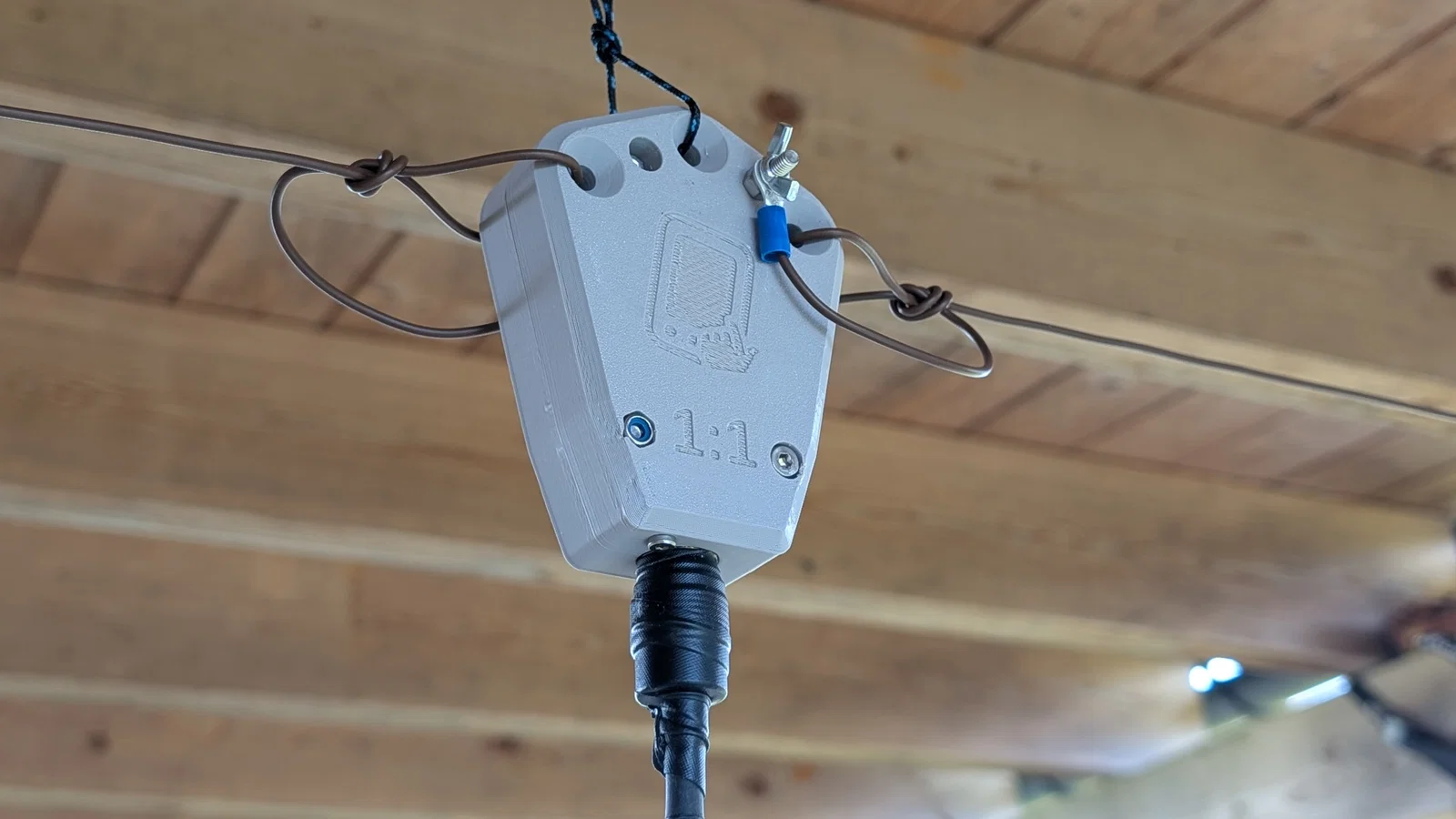

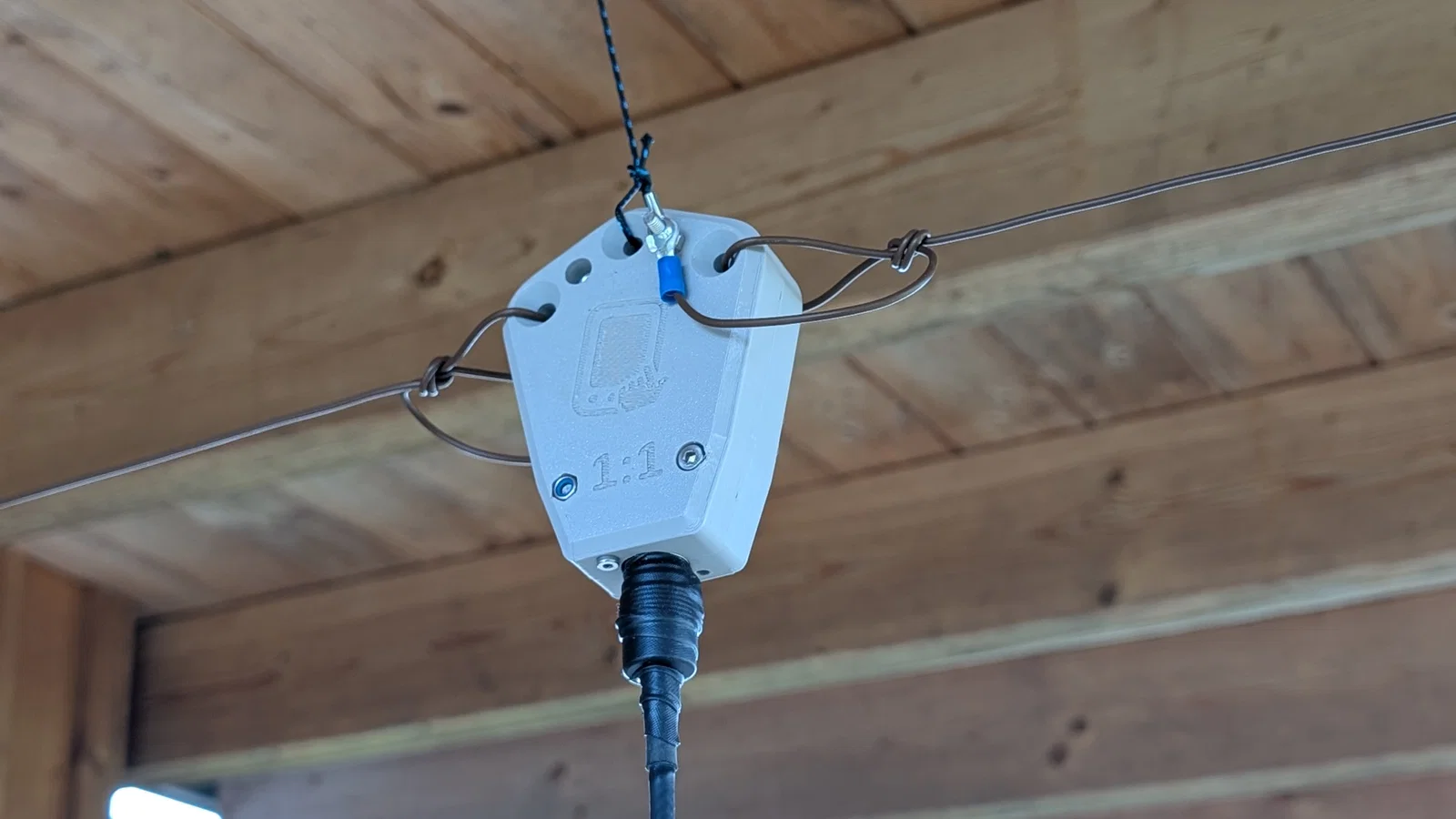

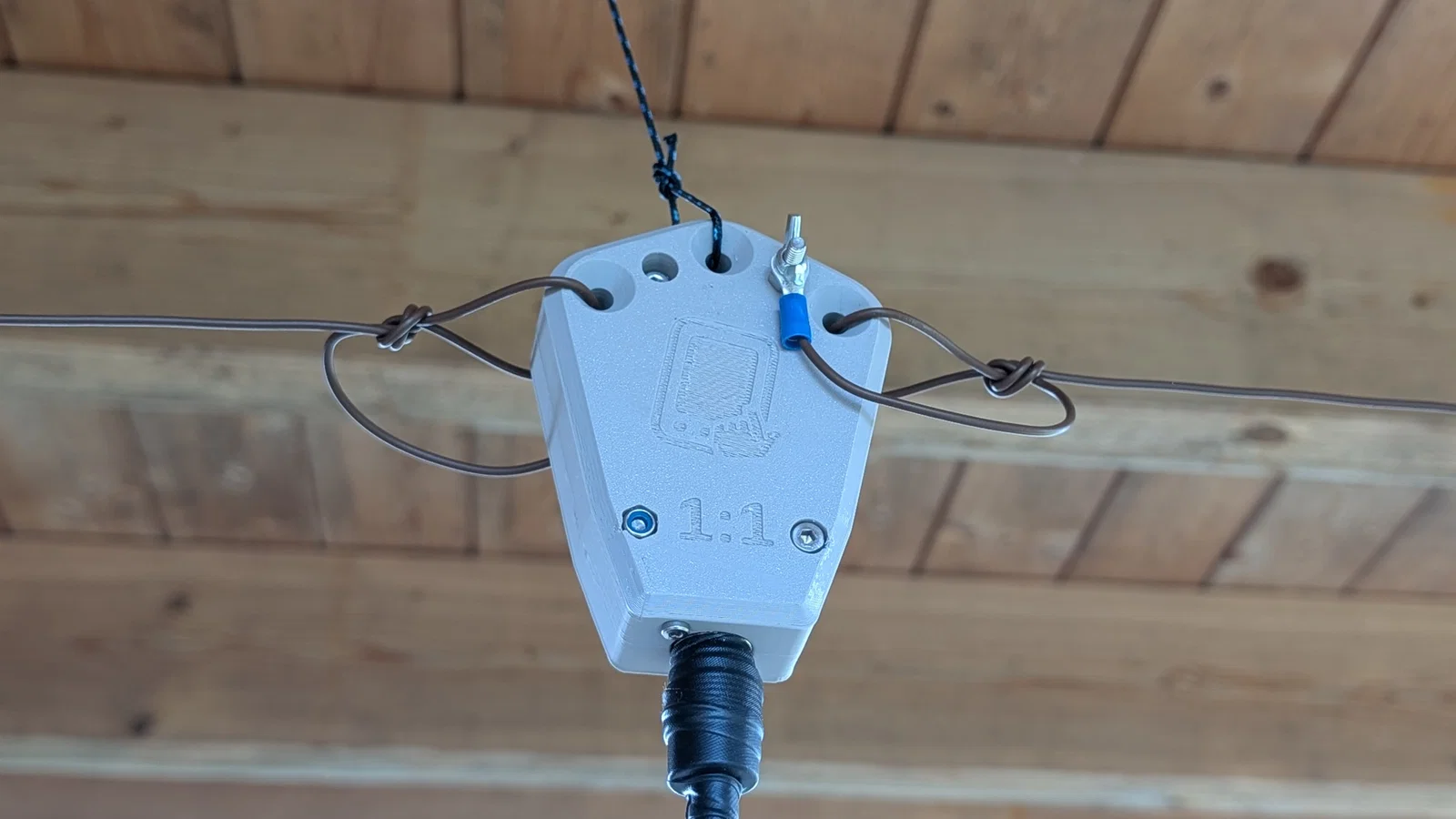

• Dùng lỗ chính giữa ở phần trên để treo balun, hai lỗ bên cạnh dùng để đỡ dây dipole giúp tránh lực kéo trực tiếp lên các ốc nối.
• Đừng quên bọc kín giắc PL bằng băng keo tự kết dính sau khi đấu dây cáp đồng trục.
• Nếu cáp đồng trục quá nặng/dài, hãy cố định nó vào dây treo để tránh đè nặng lên giắc PL.

Chúc các bác thành công!
