Bộ sưu tập Lego Bricks v2 - Các khối gạch tương thích với Lego
Bộ sưu tập đa dạng các khối gạch tương thích với Lego để bạn tự do in ấn và sáng tạo. Đi kèm hướng dẫn chi tiết từng bước cách tùy chỉnh kích thước khối gạch và thanh dầm Technic bằng phần mềm FreeCAD một cách dễ dàng và chuẩn xác.
Mô tả
V2-Gạch lắp ráp phong cách City
Bạn có thể tùy chỉnh các khối gạch này tương tự như cách làm với các thanh dầm trong V1.
LƯU Ý: CÁC DẤU CHẤM TRONG HƯỚNG DẪN LÀ CÁC NÚT TRÒN Ở MẶT TRÊN CỦA VIÊN GẠCH.
Mở tệp cuối cùng trong FreeCAD, chỉnh lại chiều dài: số chấm 8mm, chỉnh LinearPattern trong Multitransform: length = (số chấm - 1) 8mm, và occurrences (số lần lặp) chính là số chấm (đối với các chấm dọc, hãy chỉnh Linearpattern001), đóng Multitransform và chỉnh lại Linearpattern002: length = (số chấm - 2), occurrences = số chấm - 1. Viên gạch của bạn đã sẵn sàng! Lưu tệp như hướng dẫn trong V1.

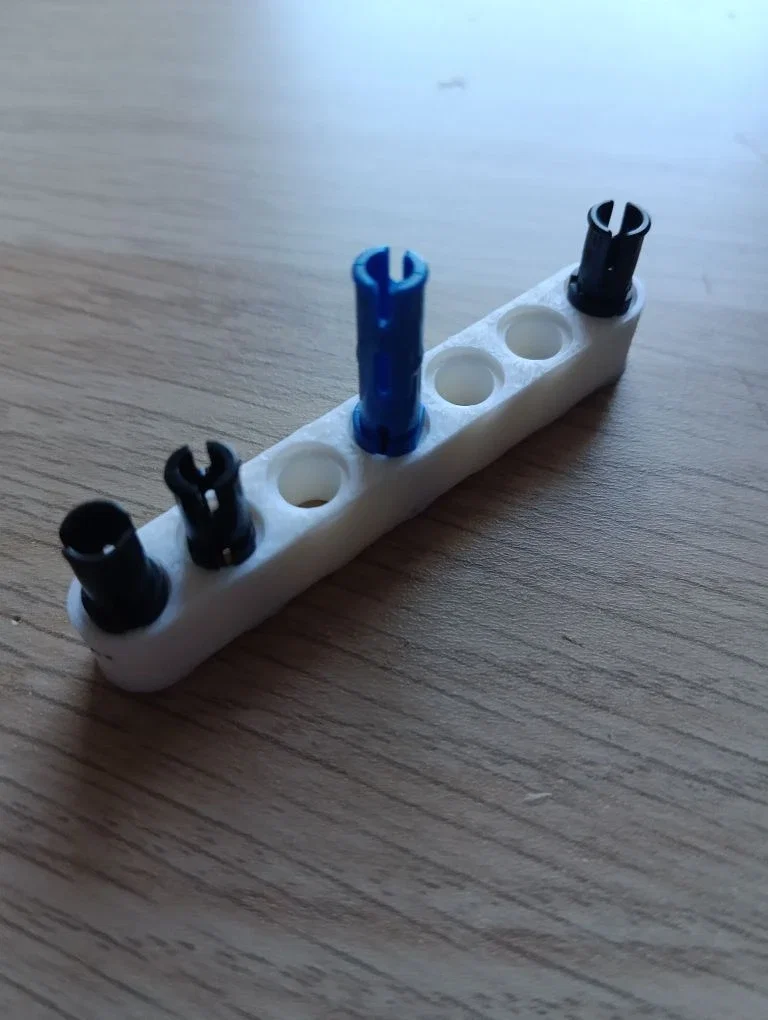

V1-Thanh dầm Technic
Hướng dẫn tùy chỉnh thanh dầm:
Mở tệp cuối cùng trong FreeCAD
Sau đó mở Sketch (trong phần Pad)
Nhấp vào ràng buộc ngang (horizontal constraint) và thay đổi giá trị
Giá trị = số lỗ * 8mm
Thoát khỏi Sketch và vào Linearpattern
Điều chỉnh các thông số của Linearpattern
Length = (số lỗ - 1) * 8
Occurrences = số lỗ
Thông số cho thanh dầm 20 lỗ
Nhấn OK rồi nhấp vào biểu tượng con mắt gần phần Fillet
Thanh dầm của bạn đã sẵn sàng! Chọn tệp thanh dầm rồi nhấn xuất (export) và chọn định dạng tệp bạn cần.
