Vỏ hộp bộ chuyển đổi RGBtoHDMI cho Amiga 500

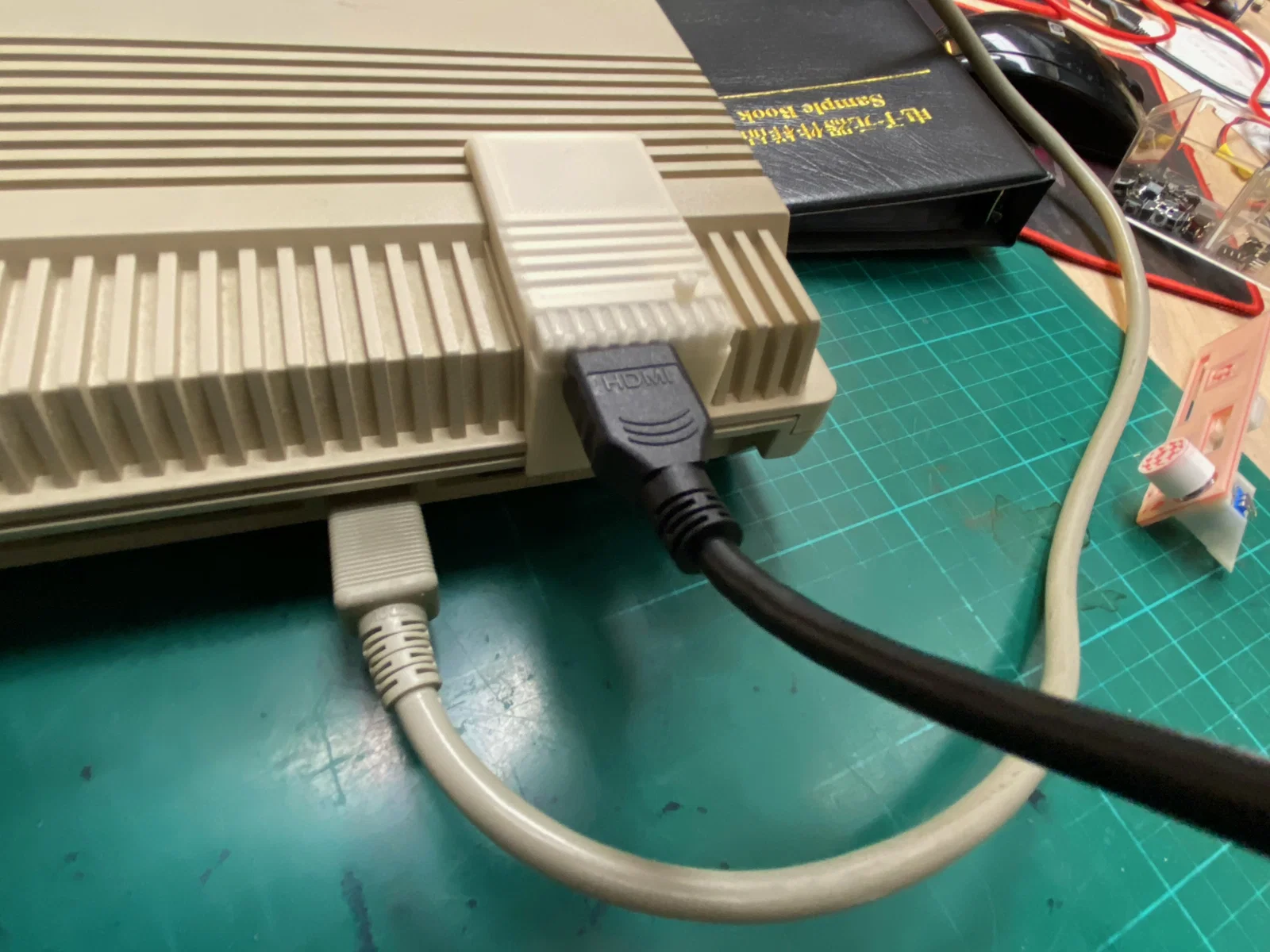

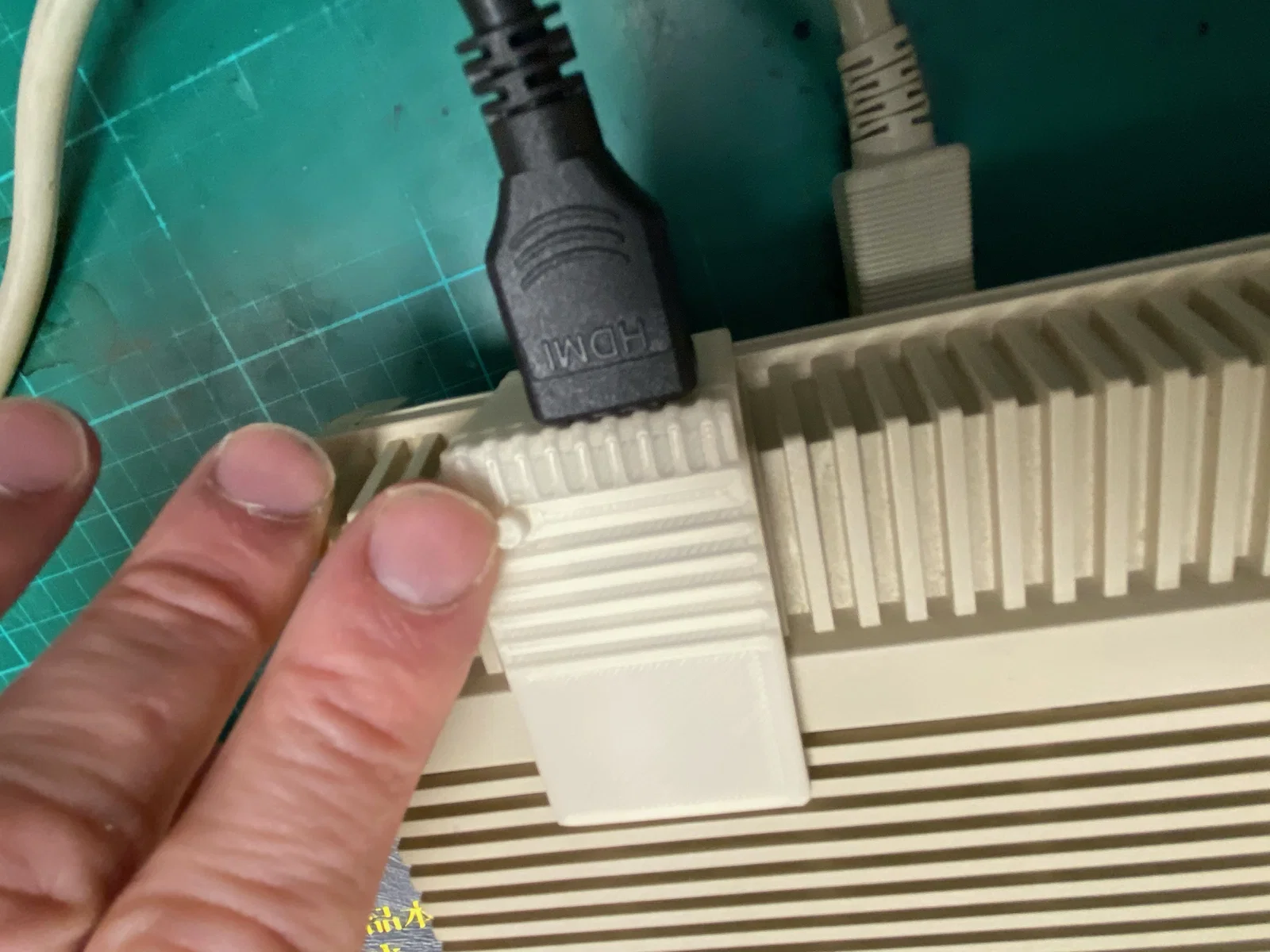

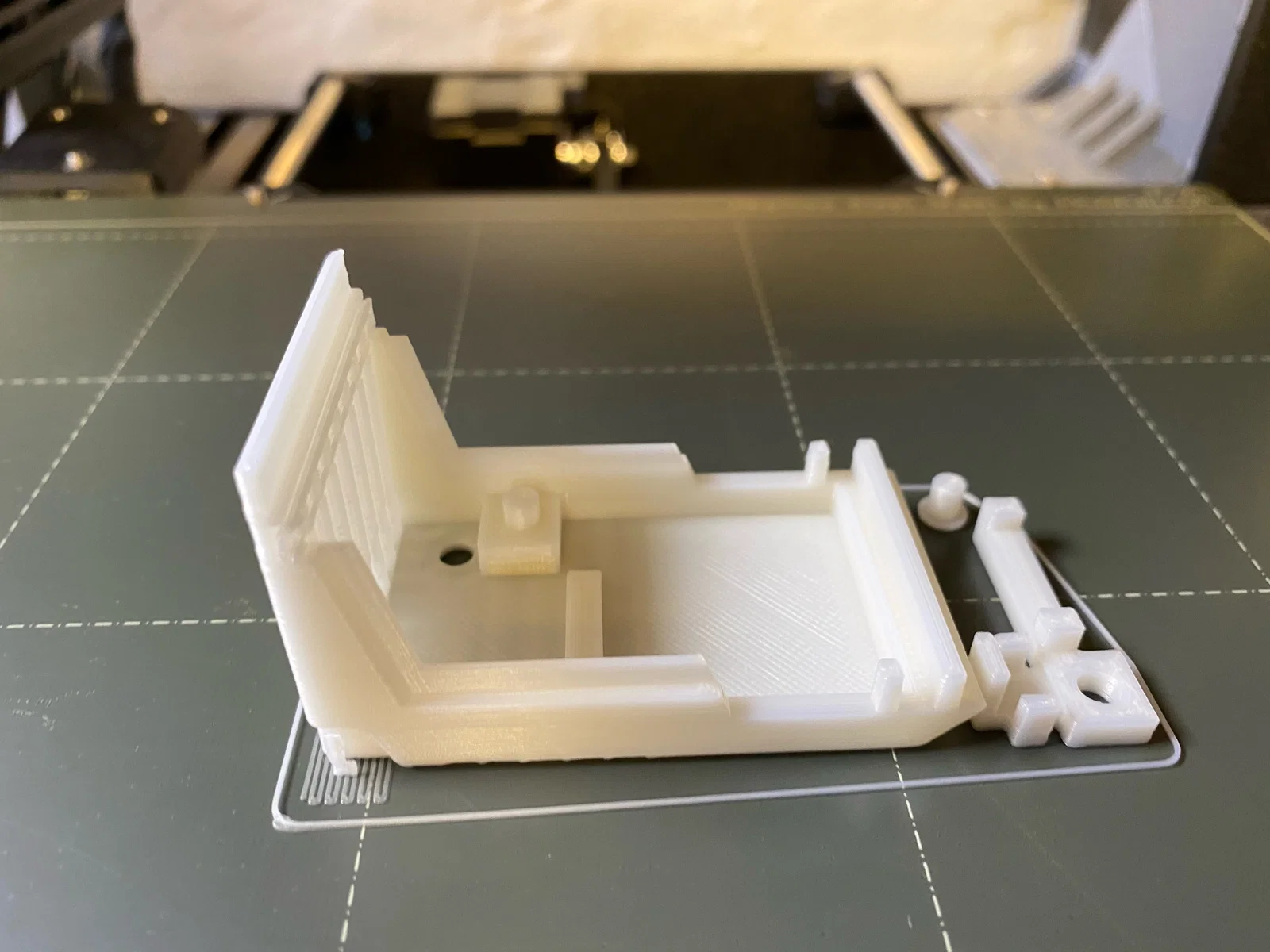

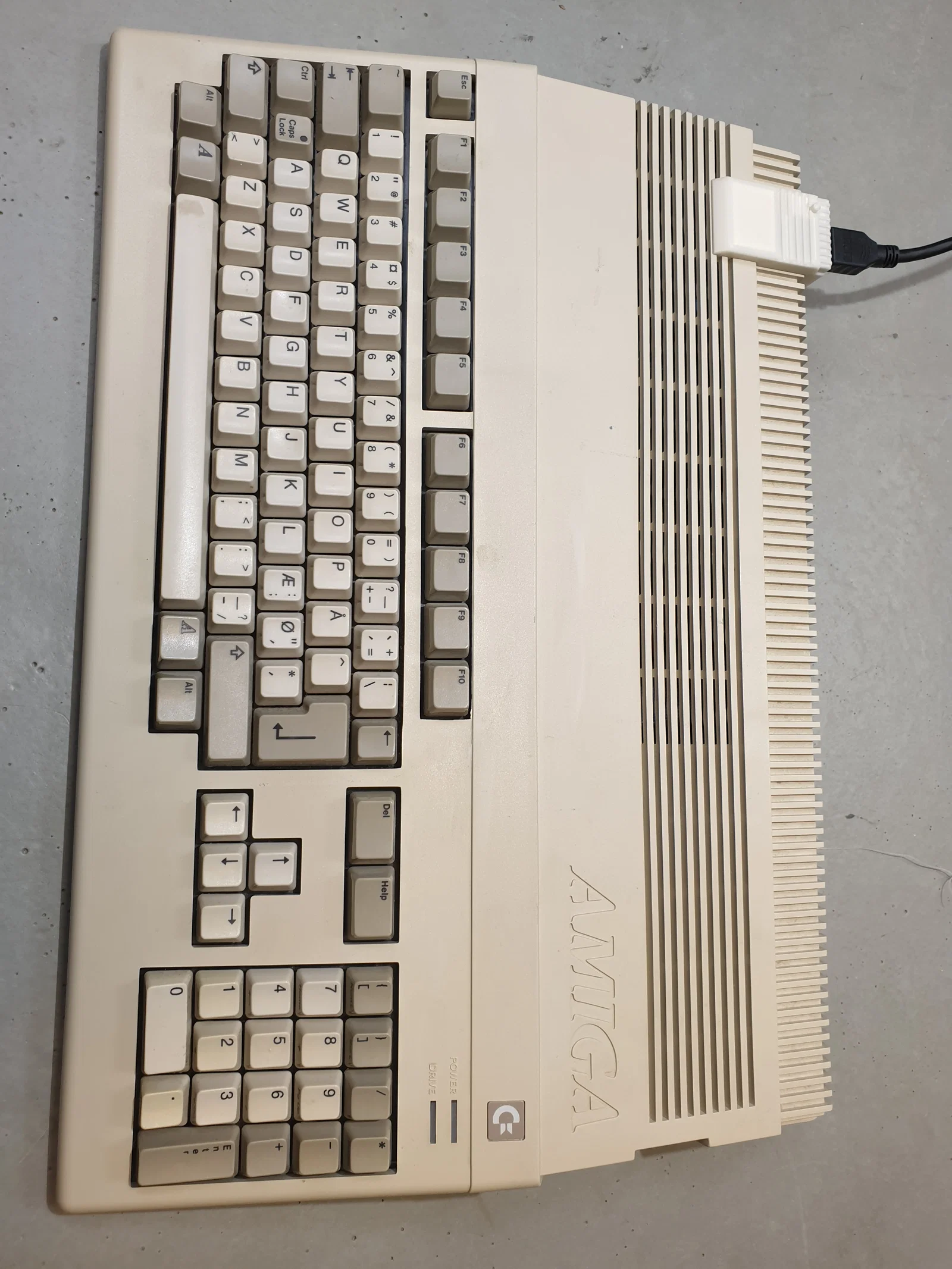

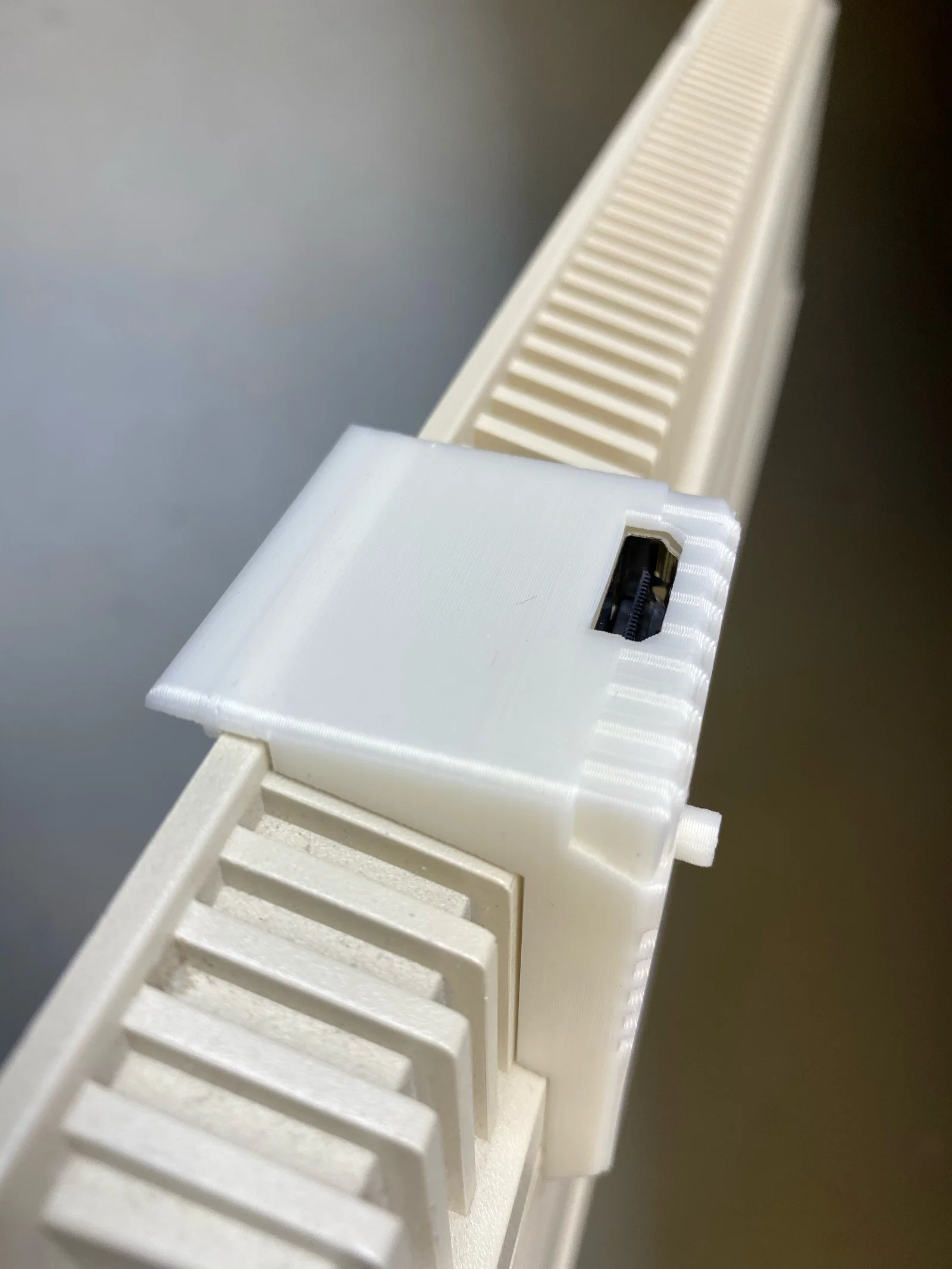

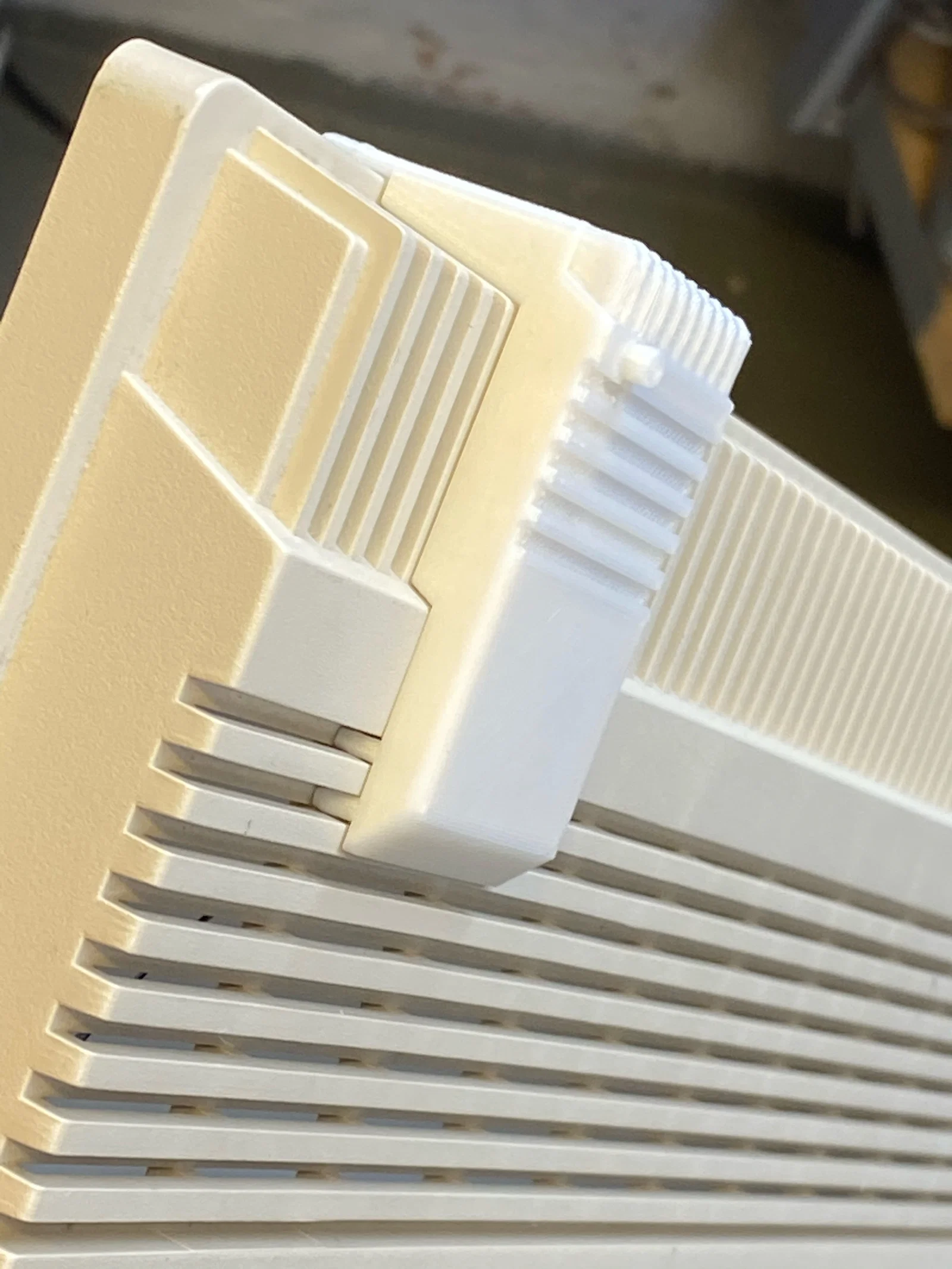

Đây là một giải pháp không gây ảnh hưởng đến cấu trúc nguyên bản khi bạn muốn gắn cổng xuất HDMI cho máy Amiga 500. Việc gắn bộ chuyển đổi RGBtoHDMI vào máy Amiga 500 nguyên bản giúp máy có khả năng xuất hình ảnh kỹ thuật số HDMI cực kỳ sắc nét. Khi bạn lắp bo mạch nhỏ này vào chip Denise bên trong Amiga, vấn đề sẽ nảy sinh là làm sao để đưa dây cáp HDMI ra ngoài vỏ máy. Mình đã tìm ra giải pháp như sau: Cái vỏ hộp nhỏ này dành cho đầu cắm HDMI cái (Female) có thể kẹp trực tiếp vào vỏ máy Amiga. Mình thiết kế nó theo phong cách bộ điều biến TV A520 để khi gắn vào trông vẫn đồng bộ với thiết kế máy tính thập niên 80. Những thứ bạn cần: 1. Đầu cắm mini HDMI male pcb + HDMI Female pcb + cáp ribbon (mua trên AliExpress). 2. Một cái nút nhấn nhỏ. 3. Một vài chân cắm pcb dài. 4. Cáp dupont 2 dây loại Female-female. 5. Một ít dây điện. Cáp ribbon dài khoảng 30cm. Đầu HDMI cái thường gọi là A4. Đầu mini HDMI đực thường gọi là C1. Nút nhấn Tactile Switch Panel PCB Mount Momentary TACT Switch Push. Bây giờ bạn hãy in 3D phần vỏ hộp. Loại bỏ phần support và lắp bo mạch HDMI vào. Hàn nút nhấn vào dây điện và các chân cắm pcb. Đặt thanh truyền lực cho nút nhấn vào. Lắp công tắc vào giá đỡ. Gắn giá đỡ lên trên chốt nhỏ. Đảm bảo thanh truyền lực nằm ngay ngắn trên nút nhấn. Gắn cáp ribbon vào. Bây giờ đặt nó lên trên mặt máy Amiga. Đặt các chân cắm vào hàng lỗ thông hơi đầu tiên. Luồn cáp ribbon qua các khe thông hơi. Kẹp nó vào nắp trên của Amiga. Cuối cùng, kết nối dây điện bên trong Amiga. Cắm dây dupont vào các chân cắm và chân công tắc trên bo mạch Denise. Cắm đầu mini HDMI vào cáp ribbon và kết nối nó với Raspberry Pi. Phiên bản HDMI kép: Các liên kết dự án RGBtoHDMI: https://github.com/c0pperdragon/Amiga-Digital-Video https://amitopia.com/excellent-rgb-to-hdmi-adapter-for-ocs-and-ecs-amiga-is-out/ https://hackaday.com/2020/12/30/amiga-now-includes-hdmi-by-way-of-a-raspberry-pi-daughterboard/
