Bộ chậu gạch chìm cho vỏ Ikea LACK

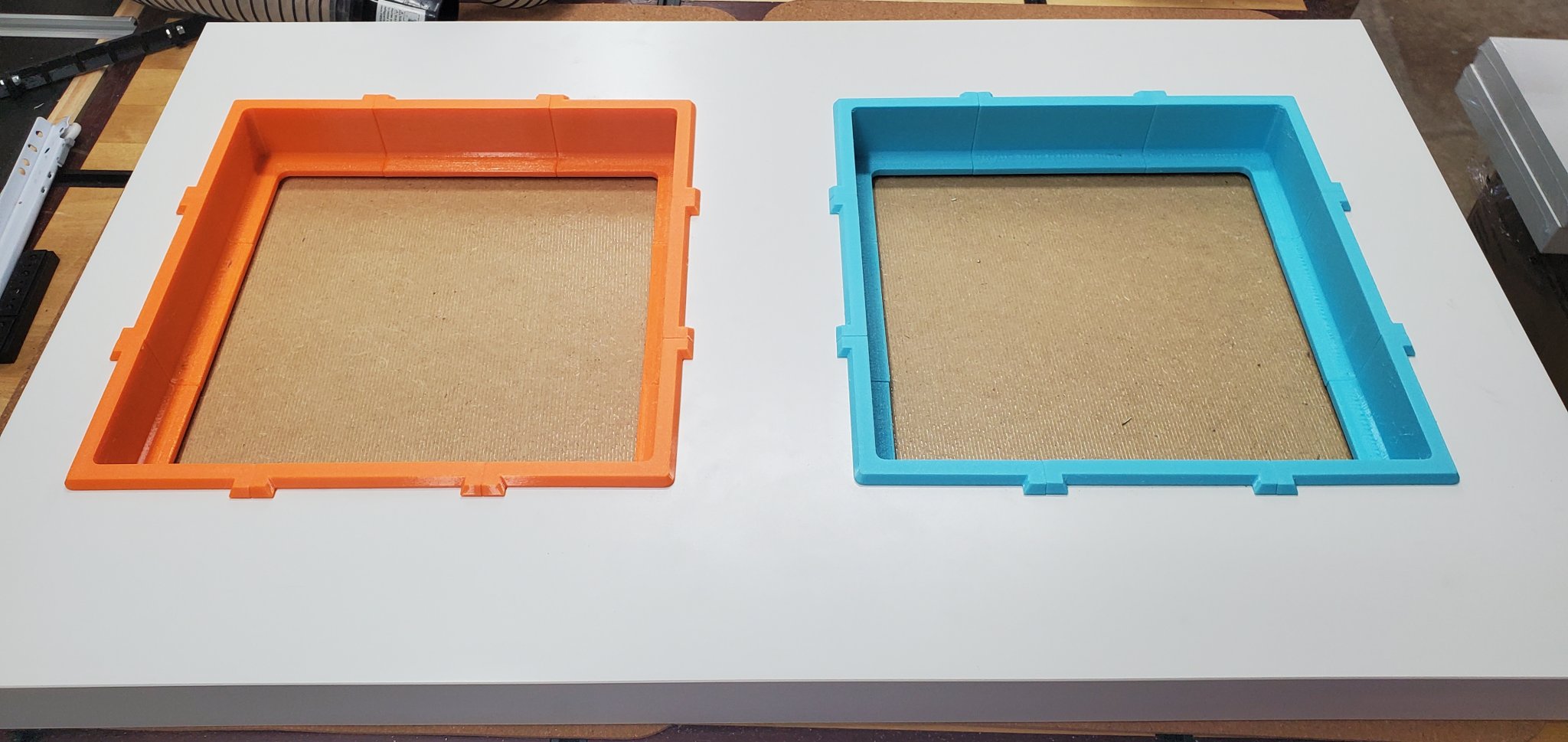

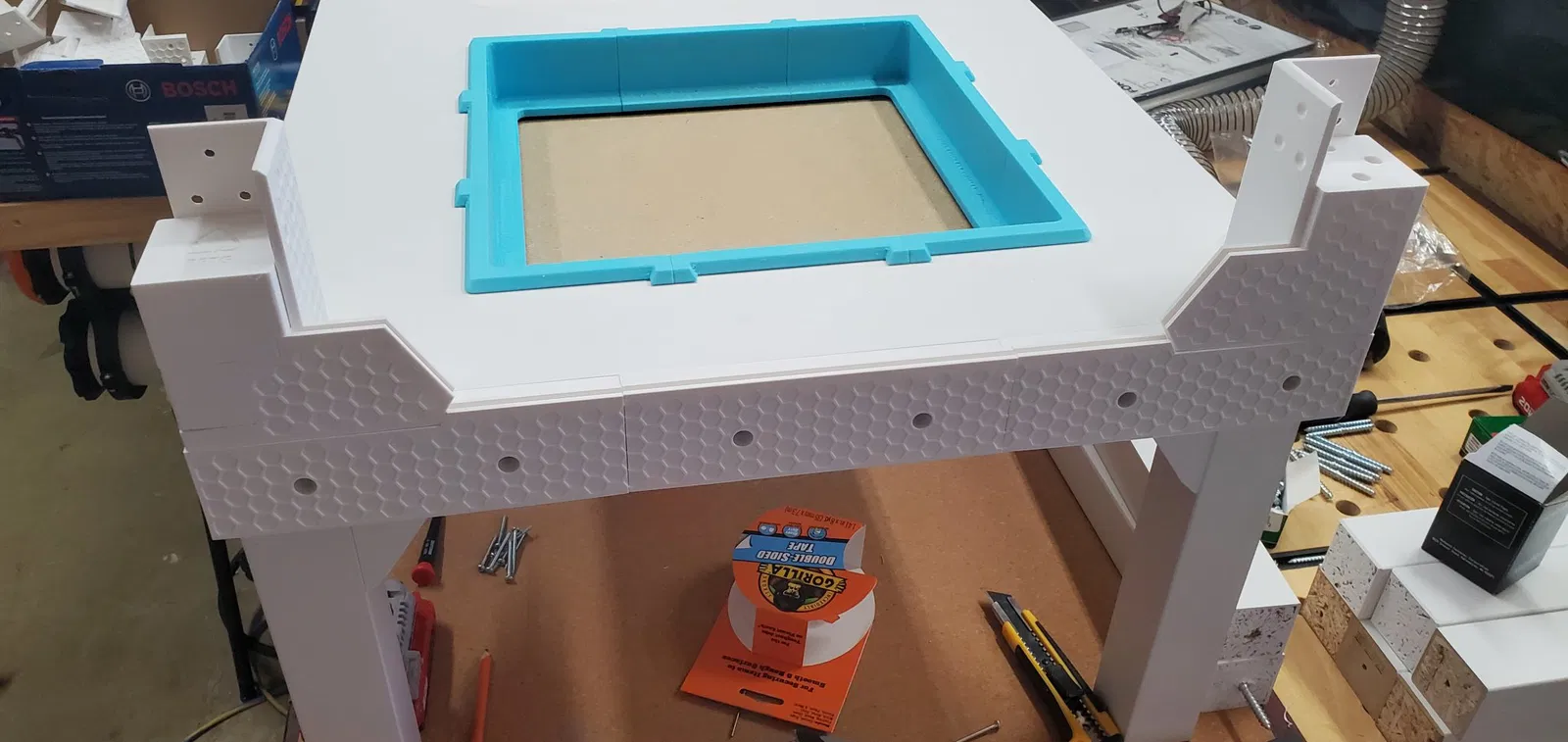

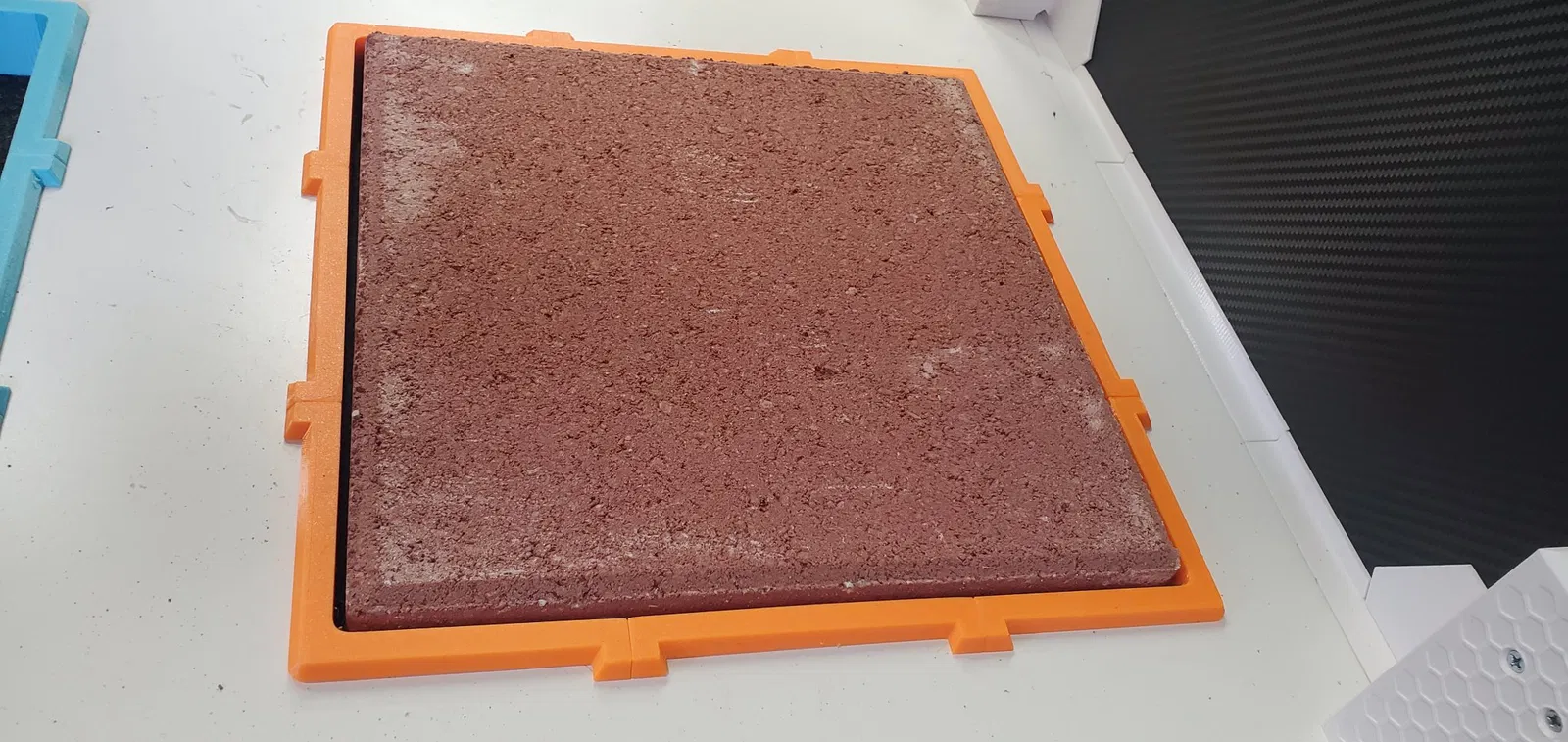

Tôi thích cách mà mô-đun Paver giảm âm thanh trong ngăn chứa của tôi, nhưng có hai điều khiến tôi cảm thấy khó chịu về các viên gạch trong thiết lập cũ của tôi là việc chúng nâng cao các máy in lên bao nhiêu, và vẻ ngoài tổng thể mà đá vườn để lại cho tôi. Vì vậy, thay vì phải làm lại chân của ngăn chứa, và dây điện cùng tất cả các thứ khác, tôi quyết định chôn các viên gạch vào bề mặt của bàn. Tôi đã mô hình hóa các bộ phận sao cho chúng có thể lắp ghép và đủ nhỏ để có thể dễ dàng in trên một cái gì đó có kích thước của Prusa Mini hoặc tương tự. Các cạnh được bắt vít lại với nhau bằng một số phần cứng M3 và có các gân để tăng thêm độ bền. Mỗi mảnh kết nối với hàng xóm của nó bằng 2 đinh vít m3 và đai ốc nylock. Với thiết lập này, bề mặt của viên gạch nằm khoảng 1/4 inch trên bề mặt của mặt bàn. Toàn bộ thiết lập được treo bởi bề mặt phía trên của bàn và sẽ không tiếp xúc với bề mặt phía dưới chút nào. Bạn có thể lấp đầy khoảng trống này bằng một loại đệm nào đó nếu bạn muốn, nhưng điều đó là không cần thiết.

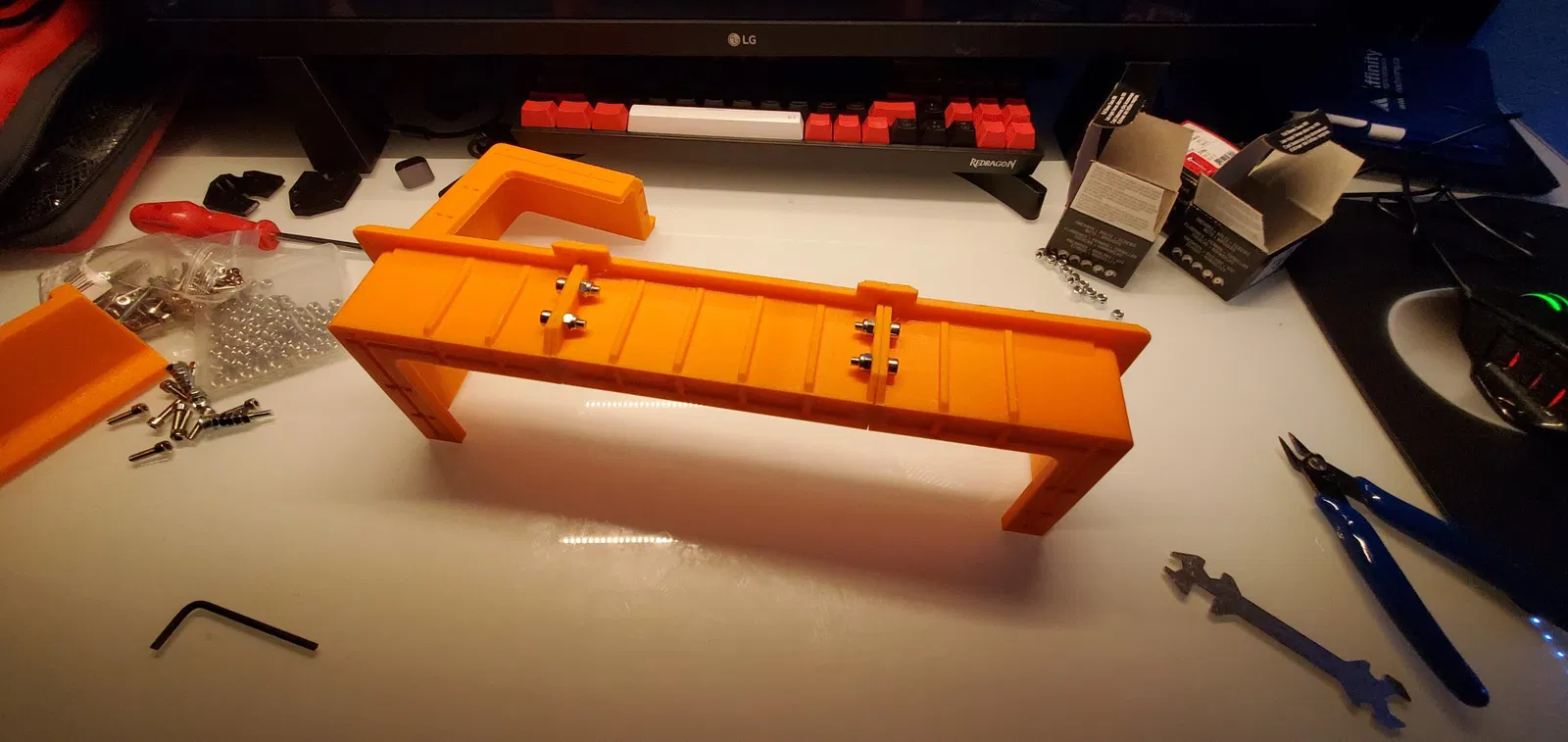

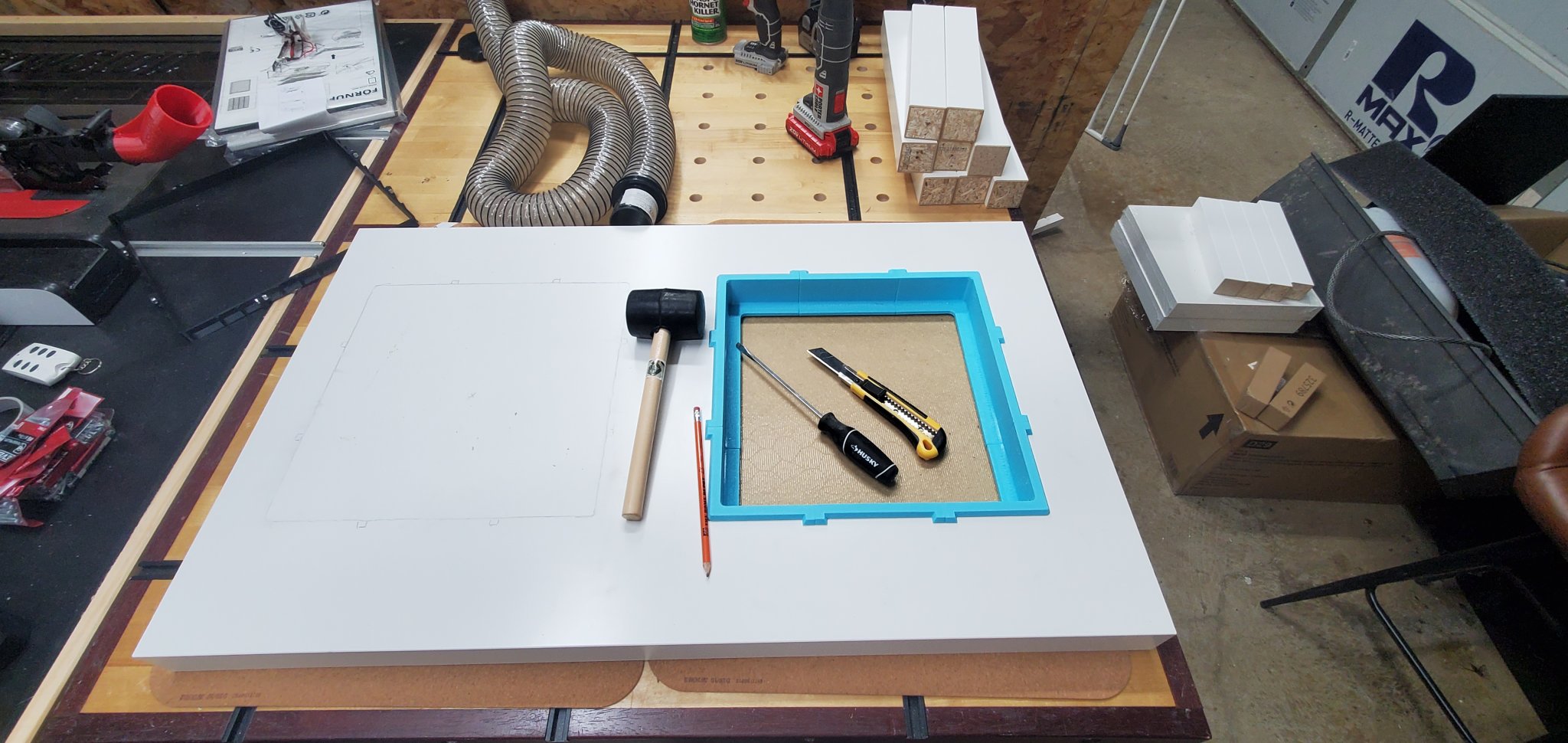

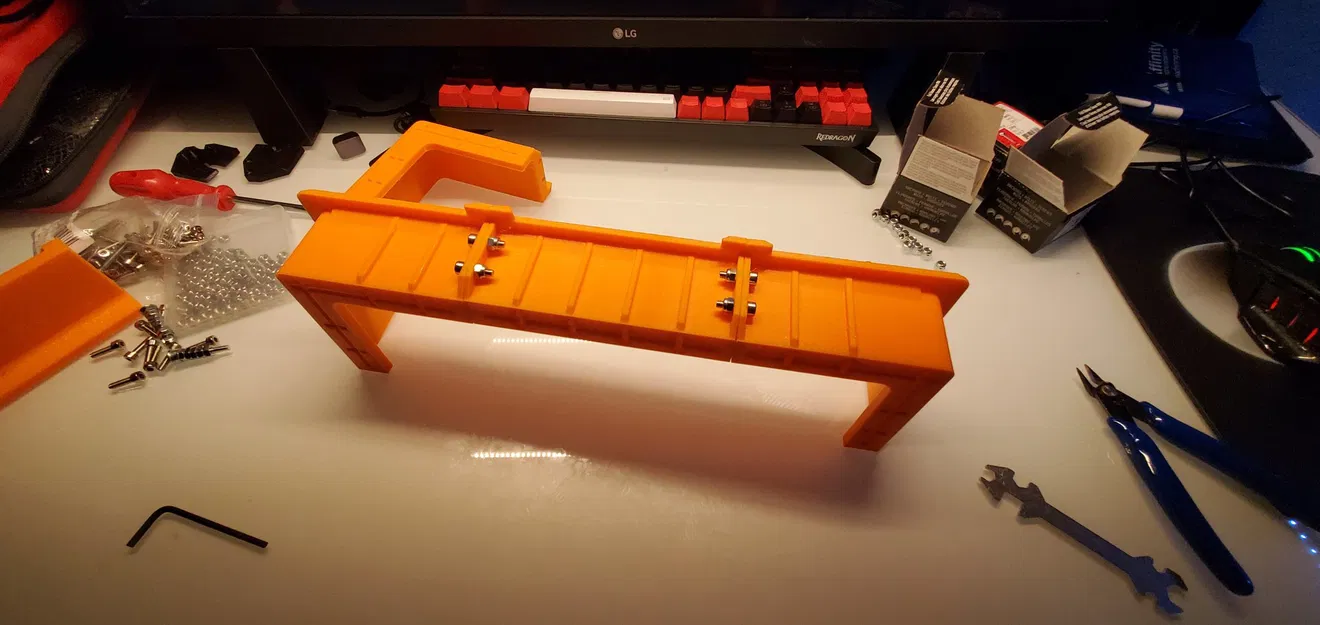

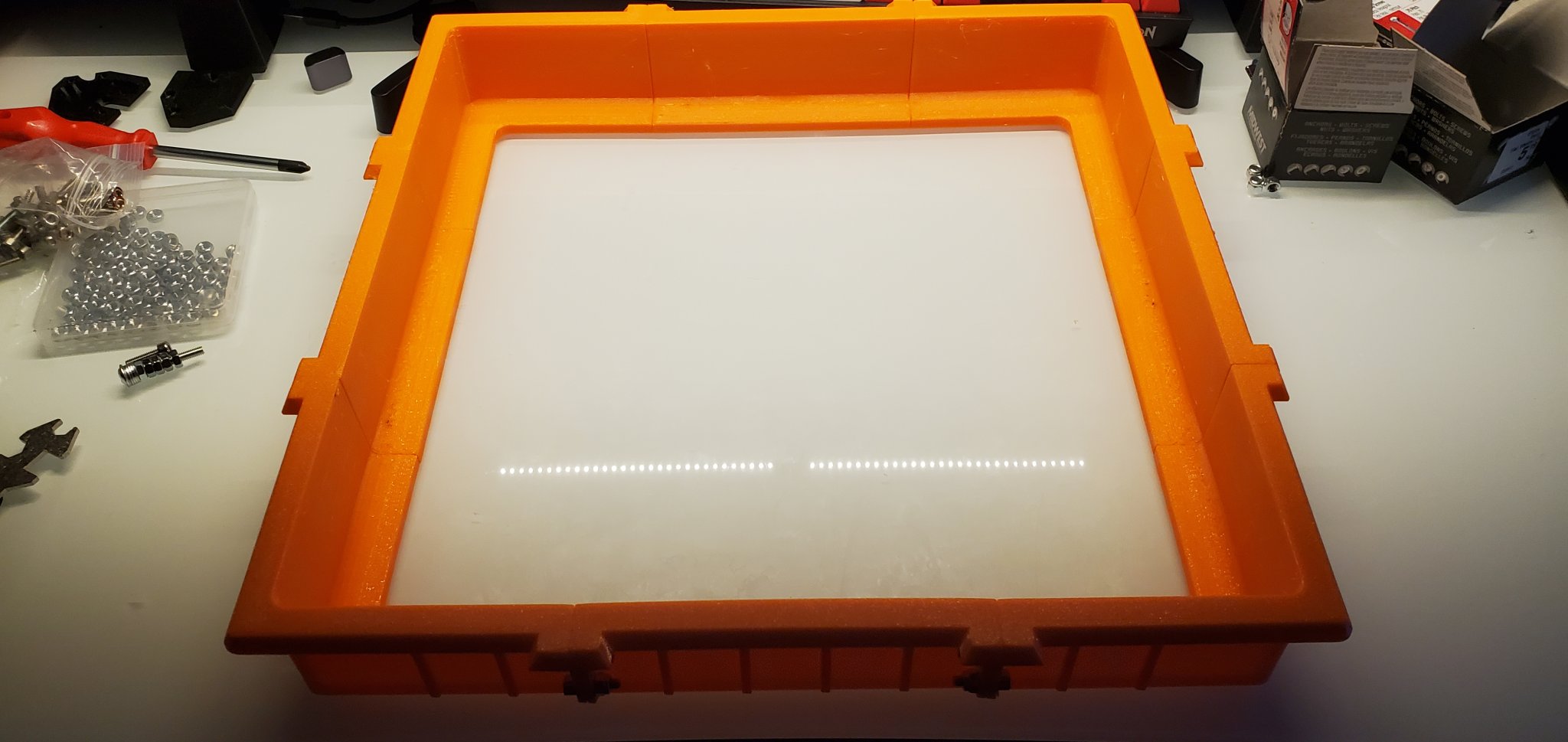

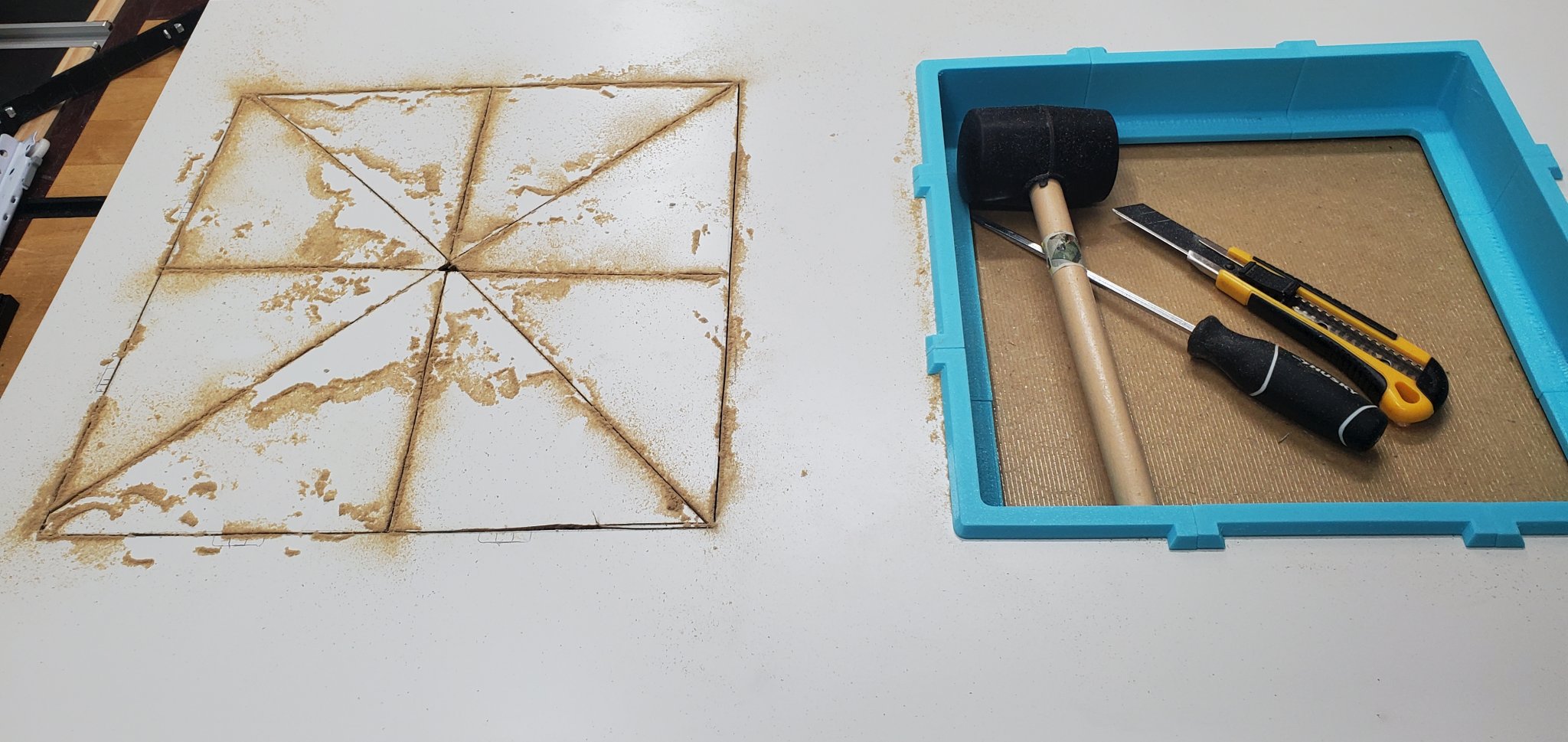

Lắp ráp sinker lát như được hiển thị trong các bức ảnh. Cắt bỏ bề mặt của bàn sẽ lộ ra tổ ong bằng bìa cứng bên trong bàn. Cắt bỏ phần này bằng dao lam hoặc dao để làm sạch hố. Tôi đã vẽ đường viền của sinker bằng bút chì trên bề mặt bàn và sau đó cắt lỗ bằng công cụ dao rung. Mẫu hình chéo giúp dễ dàng loại bỏ trung tâm… nó có thể hơi khó để lấy ra, và tôi đã sử dụng sự kết hợp của tuốc nơ vít phẳng và dao lam để tách các mảnh ra khỏi lớp đỡ. Khi sinker gần như vừa vặn, hãy vẽ lại cạnh bằng bút chì để đánh dấu các rãnh cho các xương, sau đó quay lại và làm sạch những phần này bằng dao lam. Tùy thuộc vào phần cứng bạn sử dụng để kết nối 8 phần, bạn có thể phải tạo một chút không gian để cho các đai ốc và bu lông rơi vào mà không bị cản trở. Khi hoàn thành, các sinker nên rơi vào chỗ dễ dàng, nhưng vừa vặn. Đừng cắt bỏ quá nhiều vật liệu, hoặc quá nhiều vật liệu bên trong, vì toàn bộ trọng lượng của viên gạch và máy in sẽ được hỗ trợ bởi các cạnh của lỗ này trên mặt bàn. VÀ, nếu bạn lo lắng về việc bàn có thể bị võng, bạn có thể luôn thêm một giá đỡ ở dưới đáy bàn.

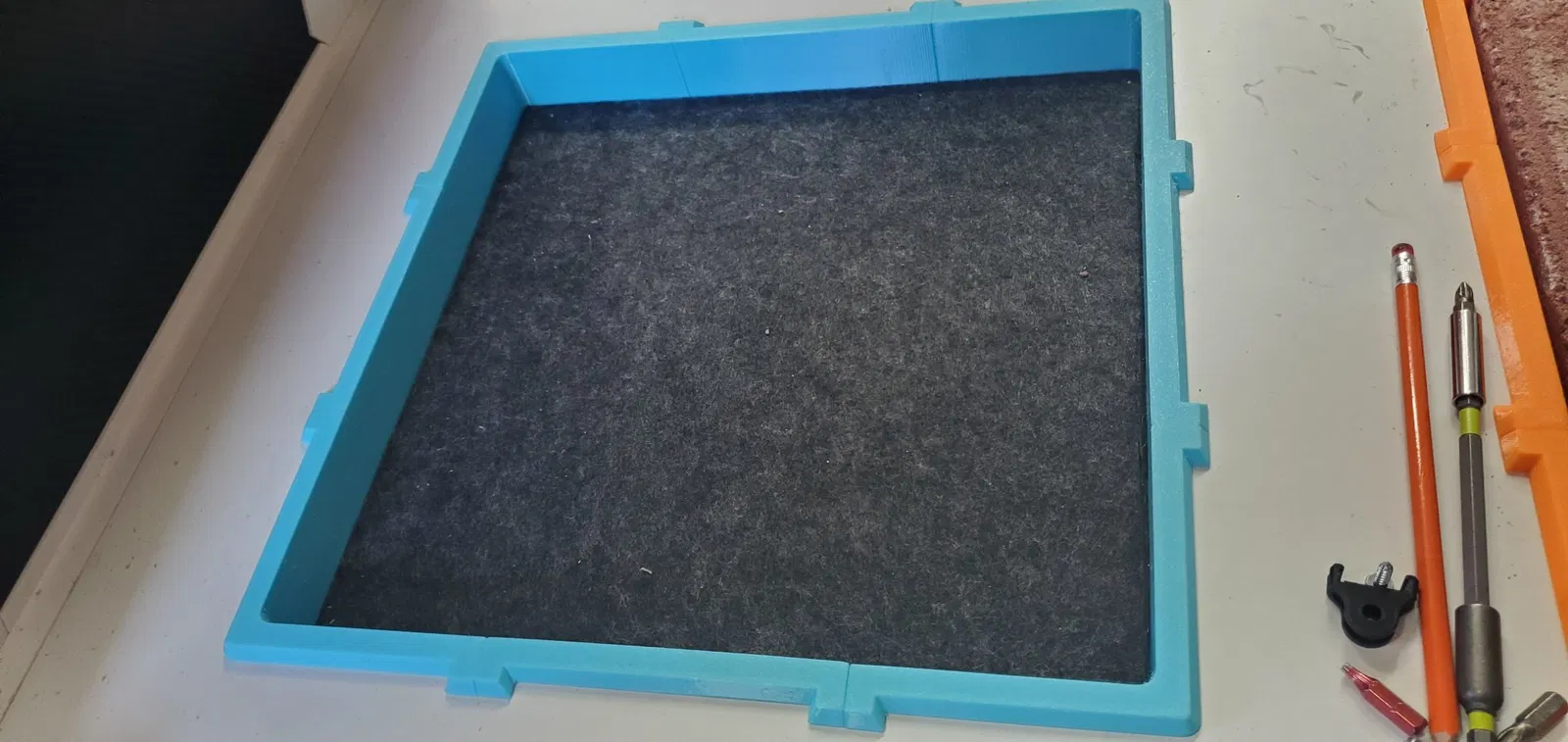

Cắt một miếng thảm sàn, vật liệu cách âm hoặc vật liệu giảm chấn tương tự để đặt ở đáy của sinker. Điều này không cần phải tiếp xúc với bề mặt dưới của bàn, nhưng có thể được treo bên trong sinker; trọng lượng của viên gạch sẽ giữ mọi thứ ở vị trí. Tôi đã cắt những mảnh vải này bằng dao lam và một cạnh thẳng, sau đó làm sạch các góc bằng dao tự do.

Độ dày của vật liệu vải của bạn sẽ xác định chiều cao của sinker so với đỉnh của sinker. Tôi muốn nó đứng cao hơn một chút so với sinker, và khoảng ¼" trên bề mặt bàn. Điều này vẫn giúp dễ dàng phục vụ máy in nếu cần, nhưng không để các màn hình treo quá cao.

Bạn sẽ cần in 4 bản sao của mỗi tệp để phù hợp với một viên gạch vườn tiêu chuẩn. Tôi đã tìm thấy những cái này ở tất cả các cửa hàng lớn với giá khoảng $1.75. Bạn sẽ muốn lọc qua các đống để tìm những cái có bề mặt mịn màng và không có vết nứt. Bạn sẽ không tốn nhiều thời gian để nhìn vào những cái này, nhưng chúng cũng nên đẹp cho những lúc bạn sẽ nhìn. Cuối cùng, khi tôi hoàn thành hàng rào mới của mình, tôi sẽ sơn các viên gạch của mình để làm cho chúng ít nổi bật hơn một chút. Điều này hoàn toàn chỉ là thẩm mỹ.

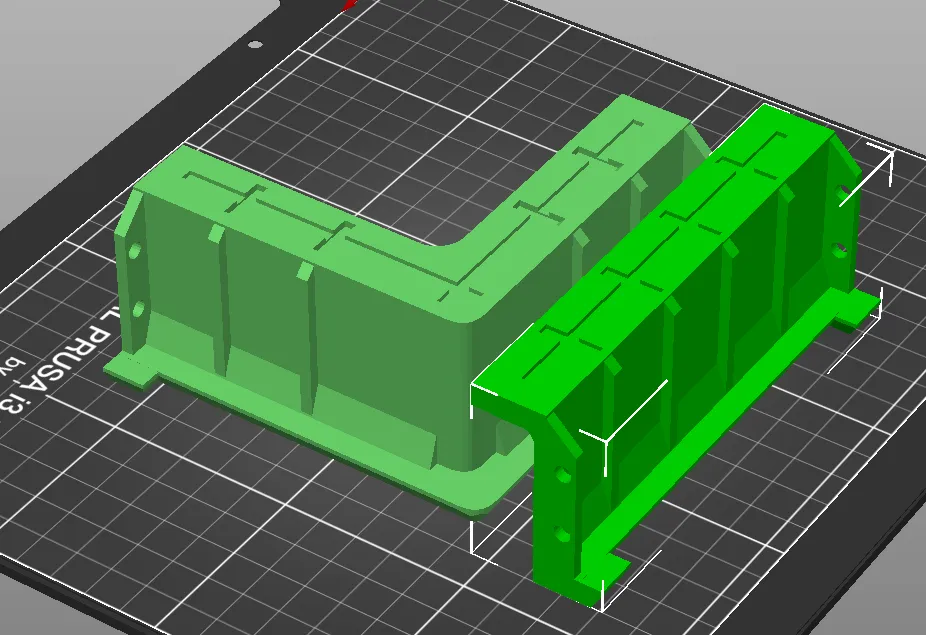

Tôi đã in những cái này bằng Kinluot Cyan và Orange PETG, trong hướng đã hiển thị. Điều này tạo ra một lượng vật liệu hỗ trợ lãng phí hợp lý, nhưng nó để lại bề mặt nhìn thấy và bề mặt phải tiếp xúc với mặt bàn sạch sẽ và mịn màng, không có vết sẹo nào từ việc phải loại bỏ vật liệu hỗ trợ.

Tất cả các lợi ích của một viên gạch, với không có

Tôi đã sử dụng các cài đặt sau:

Layers: .15, tốc độ

Infill: 40%, tổ ong 3D với các điều chỉnh cho phần trên và dưới là 80% infill

Perimeters: 4

Supports: Có, với lớp bảo vệ, mẫu 45 độ, chặt chẽ… mặc dù hỗ trợ hữu cơ cũng sẽ hoạt động.

Điều này có thể được in trên Mini, hoặc bất kỳ mô hình lớn nào khác.
