Bảng TM1638 Led&Key qua giao tiếp I2C

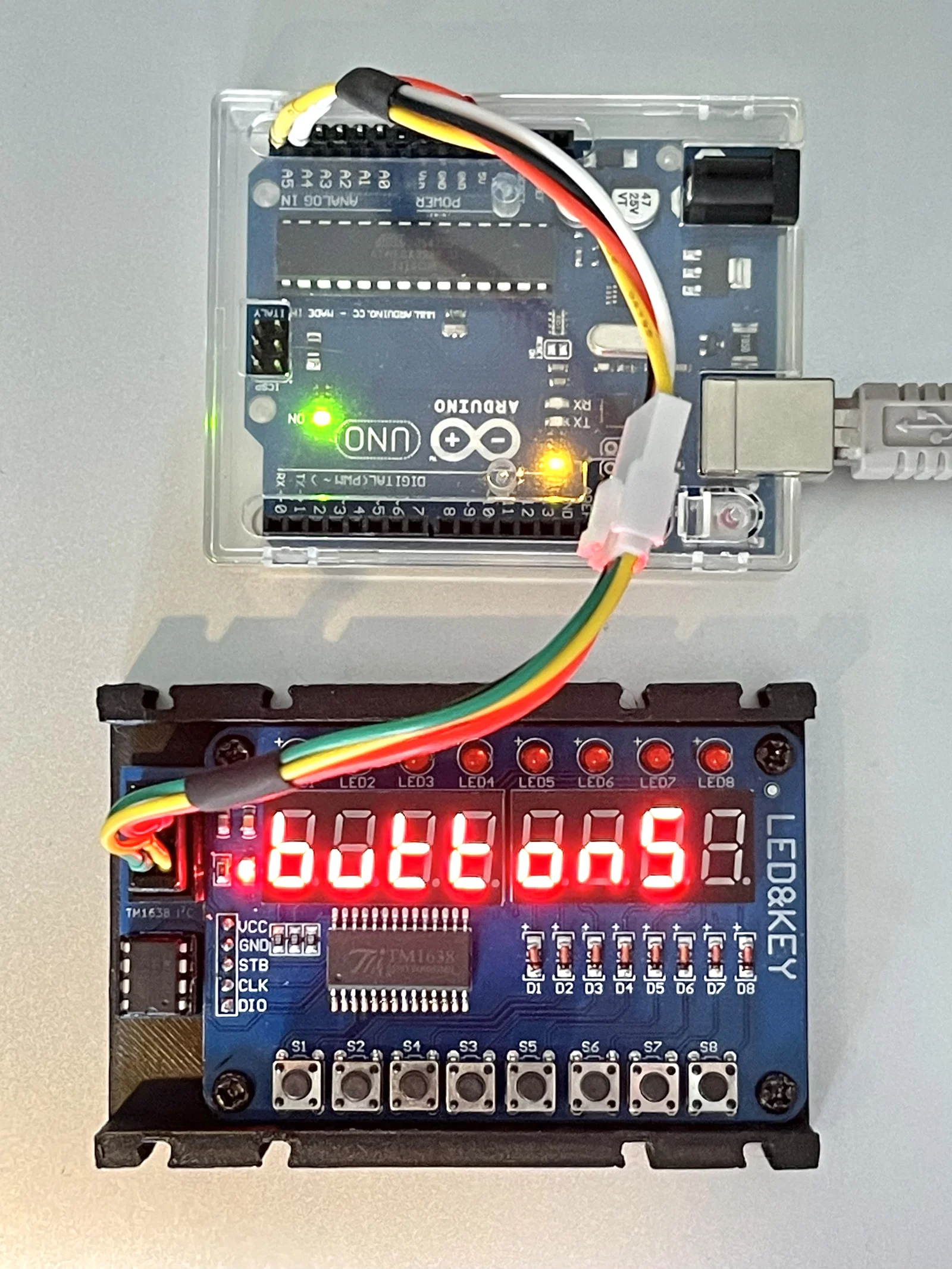

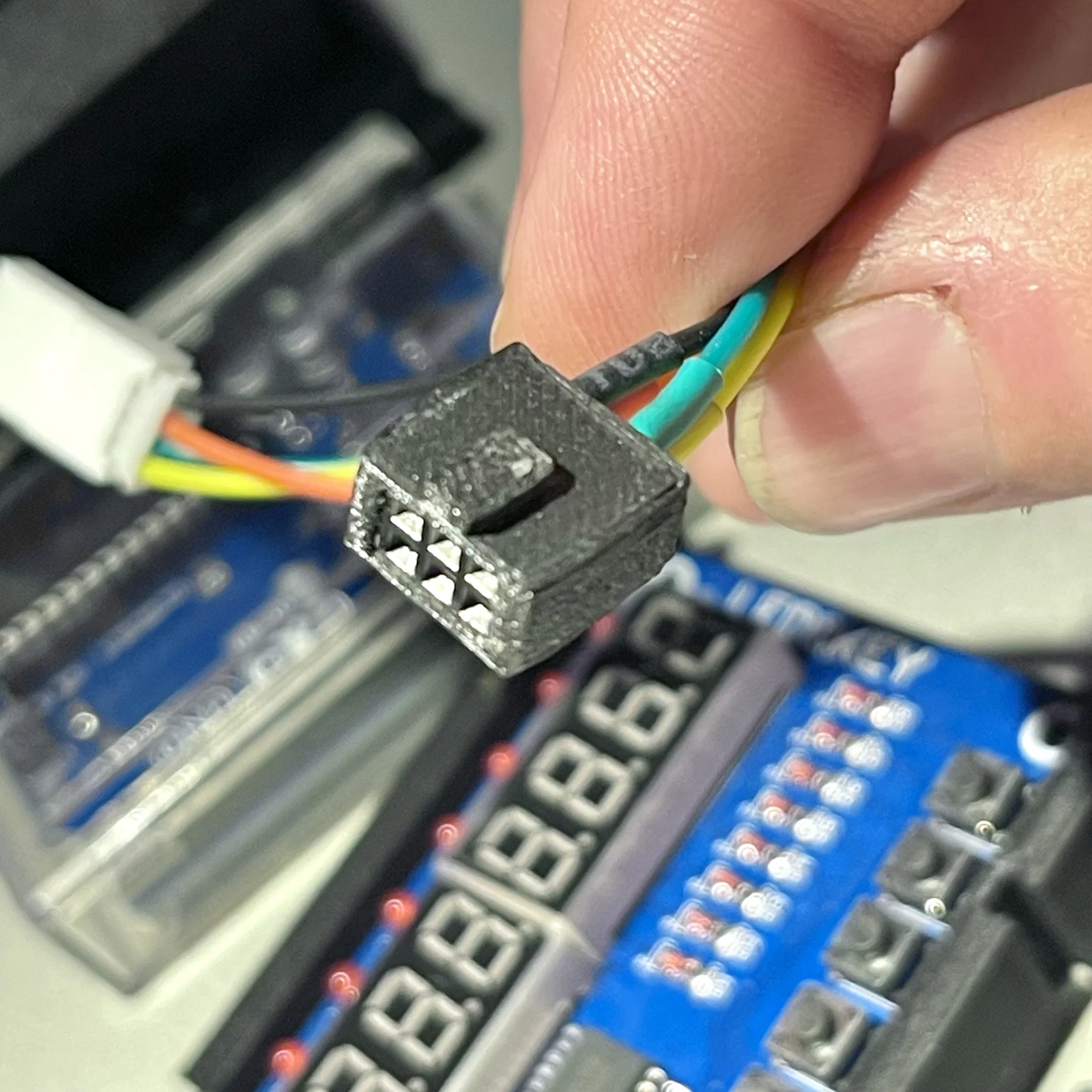

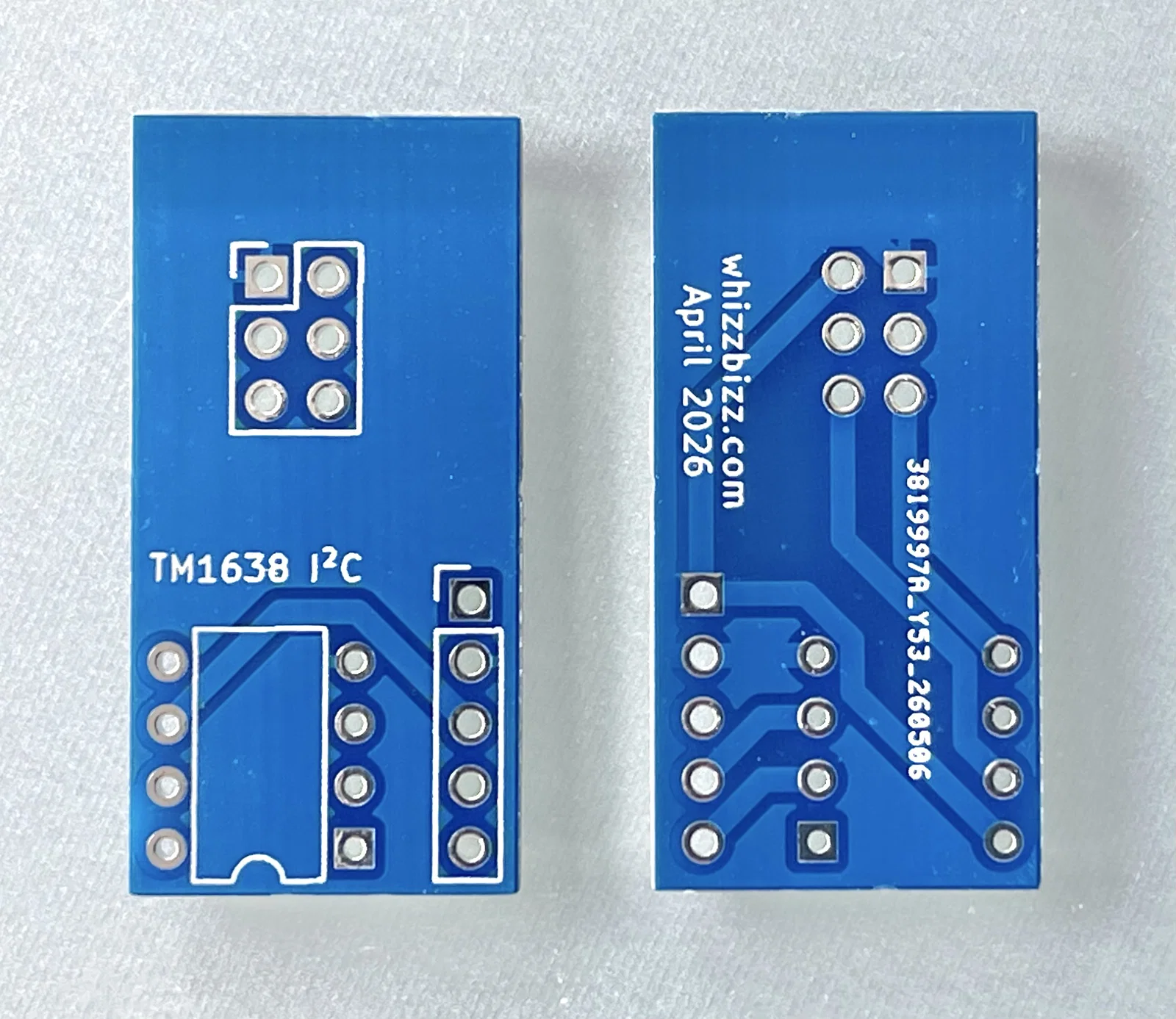

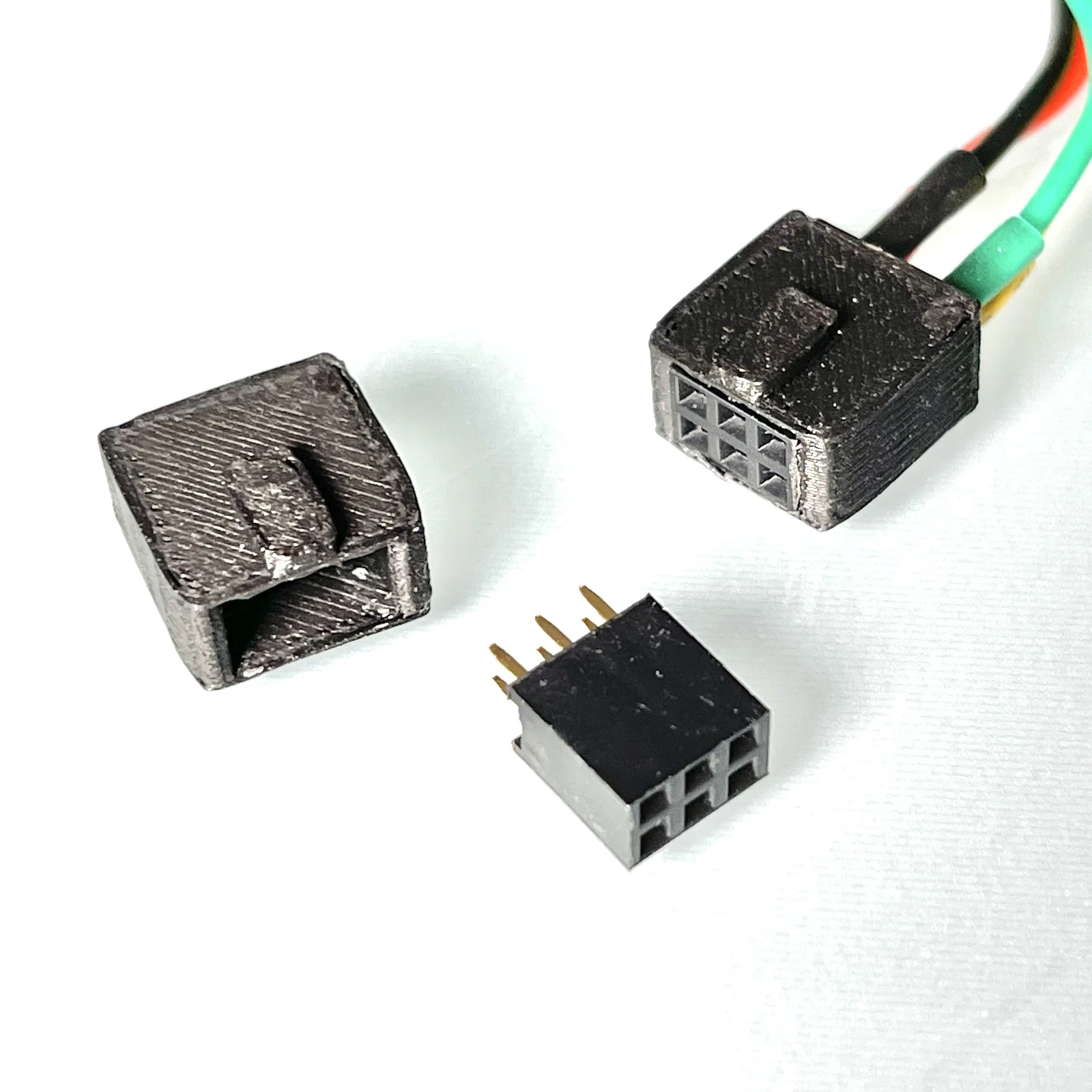

Một ý tưởng tuyệt vời từ ‘juh’—nó giúp cho bảng TM1638 LED&Key trở nên đa năng hơn khi điều khiển qua giao tiếp I2C. Tôi đã tự thiết kế một bản mạch PCB riêng để khỏi phải lắp trên board đục lỗ (experiment-board). Sau khi gỡ bỏ hàng chân cắm gốc từ bảng LED&Key, bảng mạch nhỏ này có thể được hàn vào cạnh bên bằng năm đoạn dây nối. Tôi đặt chip ATtiny85 vào đế cắm IC để có thể nạp chương trình bằng mạch nạp ISP của mình. Tôi cũng thiết kế một vỏ bảo vệ dạng mở đơn giản để dùng với hệ thống lắp ráp fischertechnik. Cả thiết kế PCB và tệp STL cho phần vỏ in 3D đều có sẵn trên GitHub. Ở đáy vỏ có bốn chân trụ với lỗ 4.4mm dành cho các ốc cấy nhựa M3x5 để cố định bảng mạch. Bạn có thể khoan rộng các lỗ này nếu muốn gắn PCB bằng ốc vít M3 thông thường. Bảng mạch được cấp nguồn 5V thông qua đầu nối DC3 6 chân. Đối với bus I2C 5V (như ftDuino) vốn đã cung cấp điện áp DC cần thiết (trên chân số 2 của đầu nối DC3), bạn có thể dùng cáp dẹt trực tiếp. Để dùng bảng mạch này với fischertechnik TXT cổ điển hoặc bộ điều khiển TXT4.0 hiện đại (cả hai đều dùng I2C 3.3V!), bạn cần gắn thêm một mạch chuyển mức điện áp (level shifter) cùng với nguồn cấp 5V. Cá nhân tôi đã sử dụng bộ I2C hub của mình (cũng có sẵn trên GitHub) cho mục đích này. Vì tôi thích dùng các bộ chuyển đổi I2C linh hoạt và cáp nối có màu thay vì cáp dẹt DC3 cứng ngắc, tôi đã thiết kế một bộ chuyển đổi đơn giản giúp biến đầu cắm 2x3 Dupont cái thành đầu cắm IDC 6 chân có lẫy định vị. Có vẻ như tồn tại hai phiên bản của bảng “Led & Key” TM1638. Phiên bản đầu tiên tôi đặt mua có lớp phủ in (silkscreen) màu xanh nhạt, có ký hiệu U1 in cạnh chip và J1 cạnh dải chân cắm. Ký hiệu ‘&’ trong chữ ‘Led & Key’ khá thanh mảnh, trong khi các bảng tôi nhận được sau này lại dùng phông chữ đậm và cách điệu hơn. Những bảng này có các dấu ‘+’ nhỏ cạnh đèn LED và lớp in màu xanh đậm hơn. Điểm hơi phiền phức là khoảng cách giữa các lỗ bắt vít ở góc bảng mạch của hai mẫu này hơi khác nhau. Vì lý do đó, tôi phải thiết kế phần vỏ bảo vệ thành hai phiên bản. Bạn sẽ cần tự kiểm tra xem phiên bản nào phù hợp với thiết bị của mình nhé.
