Hộp Nhạc Vô Dụng (Useless Music Box)

Giới thiệu

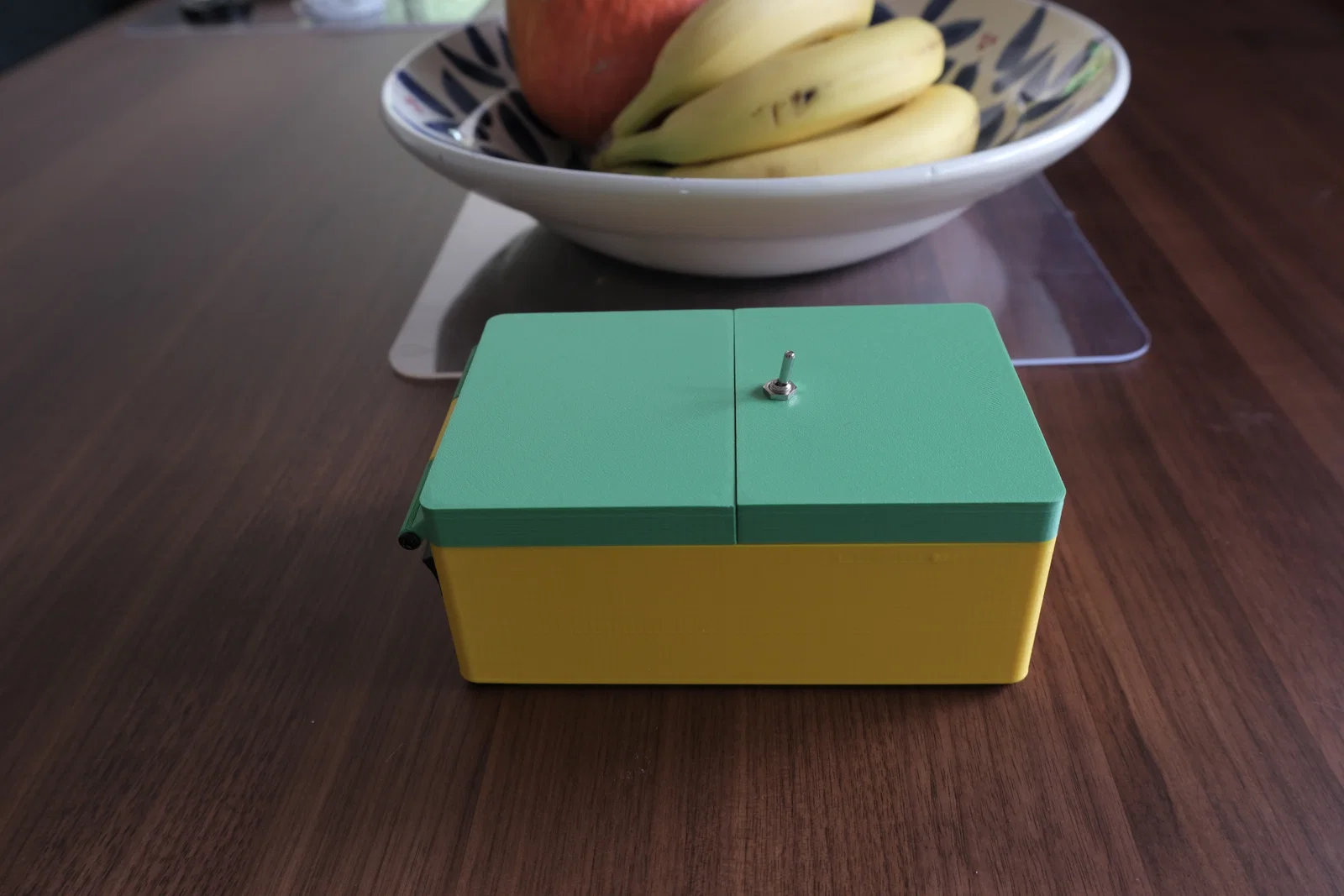

Đây là phiên bản Useless Box của mình. Mình đã lắp thêm một cái còi chíp (buzzer) để nó có thể phát nhạc. Mình in tất cả bằng đầu in 0.6mm và có dùng support, nhưng mình nghĩ bạn có thể in mà không cần support cũng được.

Cái hộp này sử dụng hai motor servo MG90s, bạn cũng có thể dùng bản SG90s. Tổng thời gian in các bộ phận mất khoảng 5 tiếng.

Bạn có thể tìm mã nguồn cho Arduino Nano (hoặc bản clone) tại đây:

https://github.com/Dawied/Useless-Music-Box

Mã nguồn này sử dụng các đoạn nhạc từ dự án "Songs for Arduino" của Robson Cauto, cảm ơn anh ấy!

https://dragaosemchama.com/en/2019/02/songs-for-arduino/

Danh sách linh kiện

• 1 Arduino Nano hoặc loại tương đương
• 1 Nano expansion board (bo mở rộng)
• 1 pin 18650
• 1 đế giữ pin 18650
• 1 công tắc gạt on/off (cho nguồn chính)
• 1 công tắc bật/tắt (cho hoạt động)
• 2 motor servo MG90s hoặc SG90s 180°
• 1 còi chíp (Passive buzzer)
• 8 ốc M2*4
• Dây cắm Dupont (cho còi chíp và đế pin)

Lắp ráp

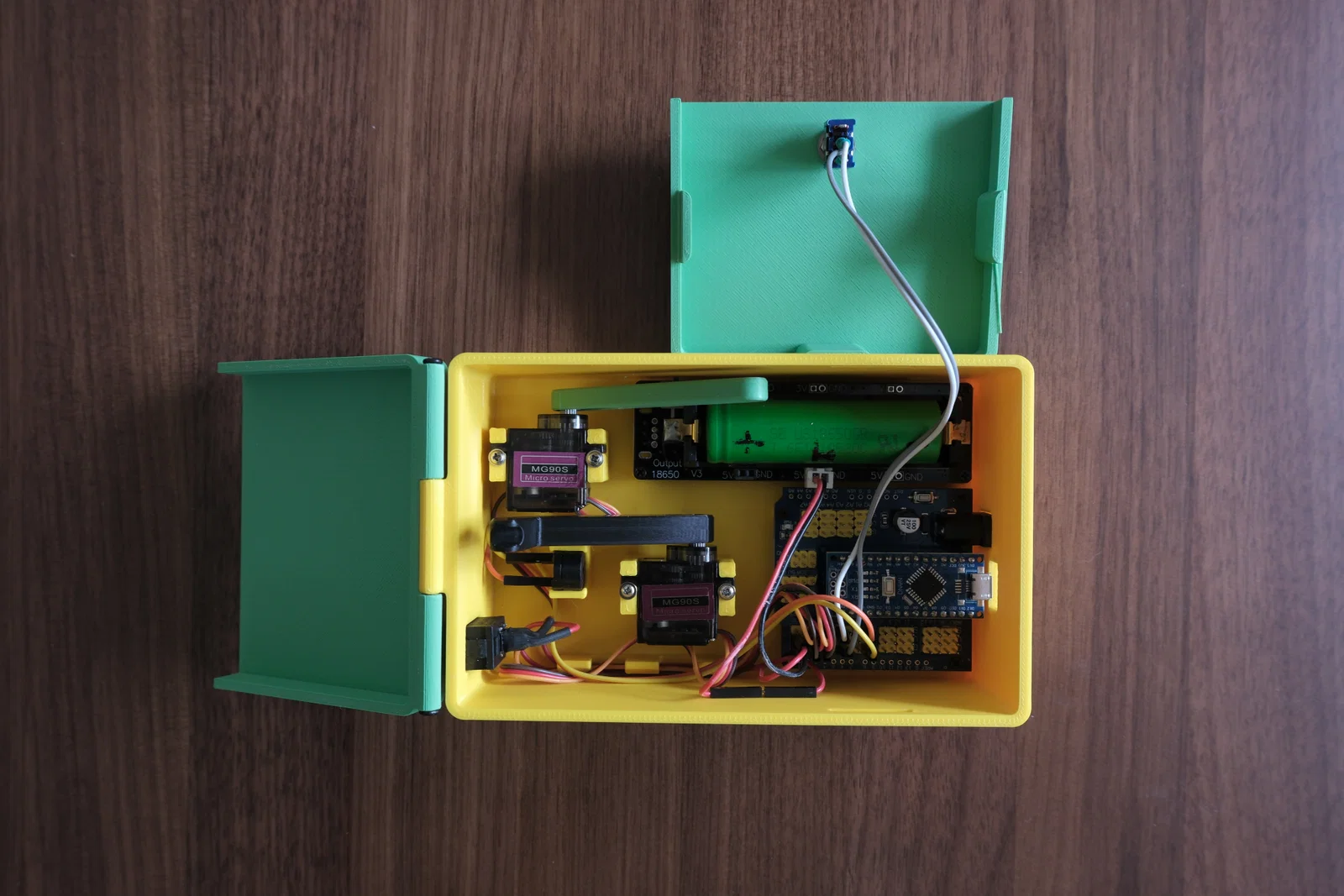

Sử dụng dây cắm Dupont đực để hàn vào đầu ra 5V của đế pin 18650. Lắp công tắc nguồn chính giữa cực dương (+) của đế pin và một chân V trên bo mở rộng.

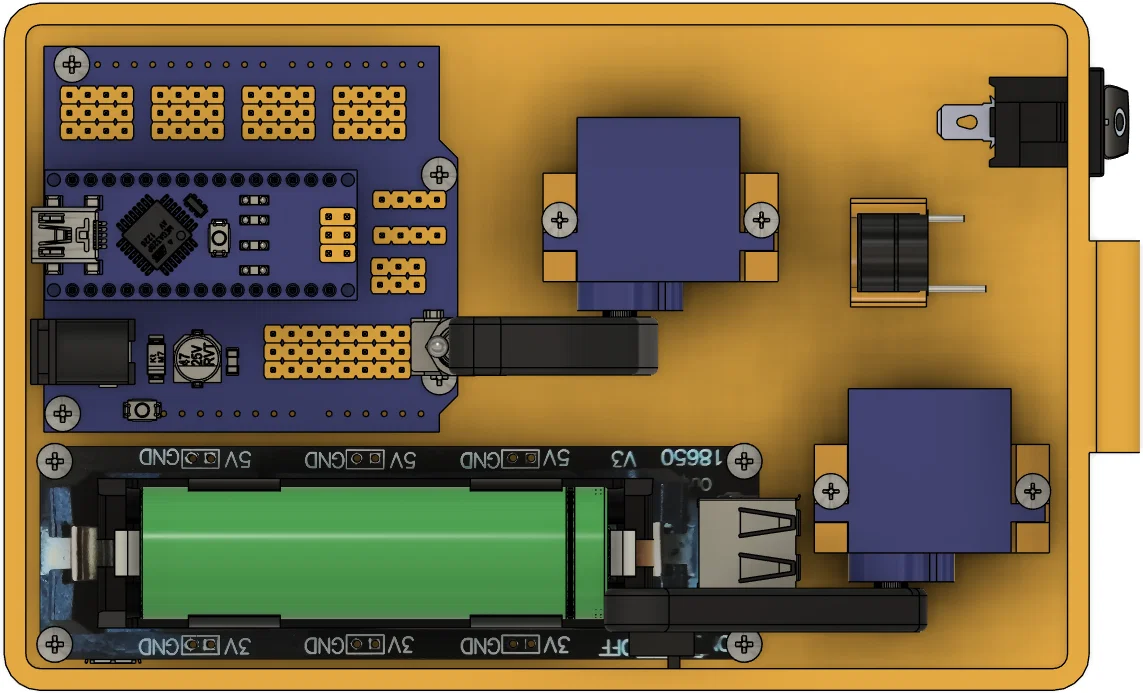

Dùng ốc M2*4 để gắn bo mở rộng và đế pin vào trong hộp.

Cắm dây Dupont vào còi chíp rồi gắn còi vào giá đỡ trong hộp.

Lắp công tắc bật/tắt vào lỗ trên nắp và cố định bằng ốc.

Để lắp tay đòn vào servo chính xác, hãy kết nối servo với bo mở rộng và chạy mã nguồn một lần, việc này sẽ đưa servo về vị trí nghỉ.

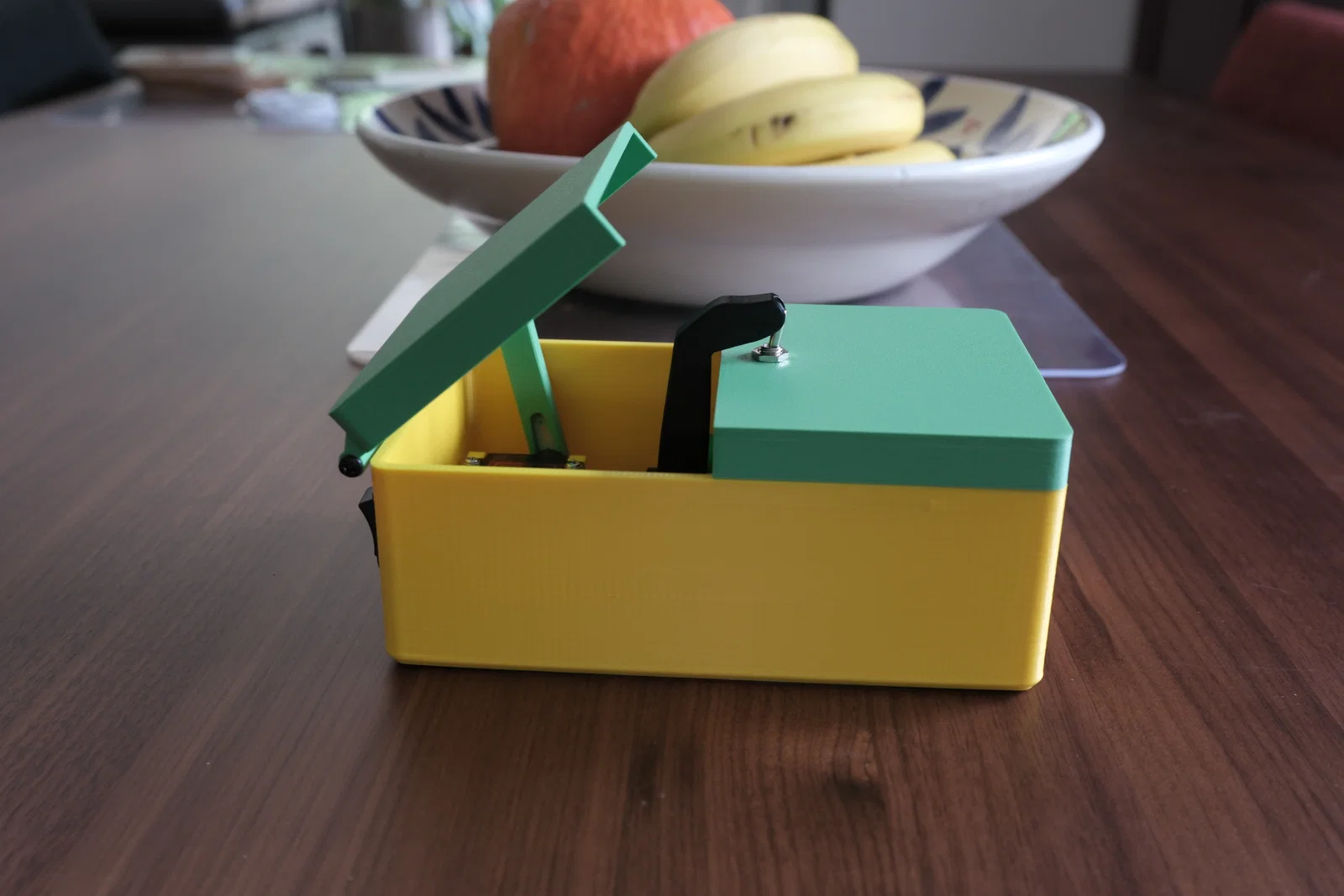

Bây giờ hãy gắn tay đòn công tắc sao cho nó dừng lại cách mặt sau của hộp vài milimet. Gắn tay đòn nắp hộp sao cho nó nằm cách pin vài milimet.

Lắp các servo MG90 vào vị trí cố định.

Bạn có thể dùng một đoạn dây nhựa in (filament) làm bản lề. Phần cố định của nắp sẽ khớp vào hộp một cách dễ dàng.

Kết nối

Nếu bạn có bất kỳ câu hỏi nào, cứ tự nhiên liên hệ với mình nhé!

Chúc bạn vui vẻ!
