Giá đỡ chế độ Alt Az cho Vixen SP DX (tương thích nhiều loại ngàm)

Giá đỡ chế độ Alt Az cho Vixen SP DX (có thể dùng cho các ngàm khác nữa).

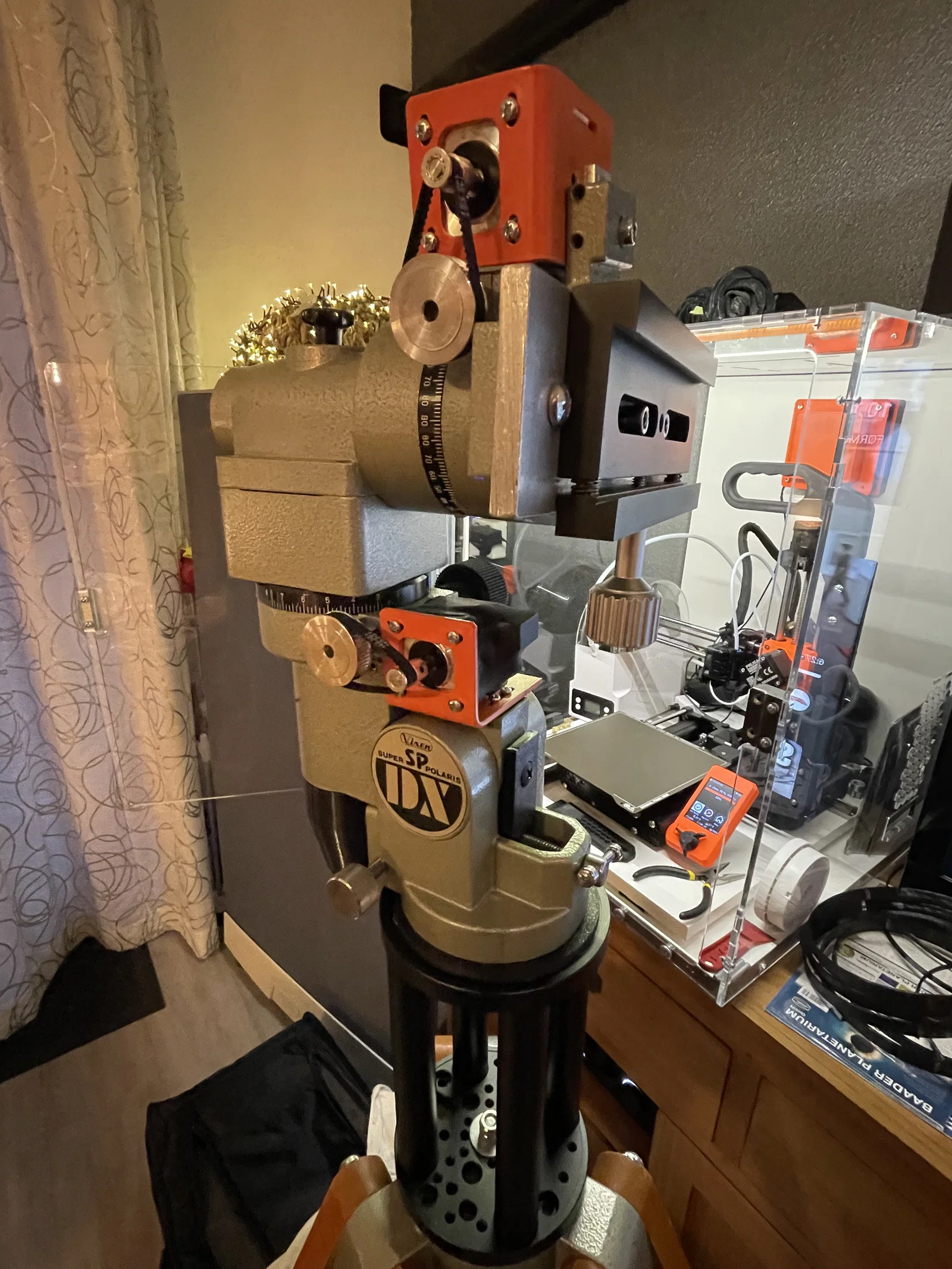

Vốn dĩ chiếc Vixen SP DX không được thiết kế để dùng ở chế độ Alt Az, nhưng mình vẫn muốn dùng nó theo cách này cùng với bộ goto. Ngàm này đã được trang bị bộ kit Astro Gadget EQStarProII goto kèm theo motor bước.

Lý do mình làm cái giá đỡ này là vì khi ở cấu hình Alt Az, toàn bộ phần đầu vẫn có thể bị nghiêng. Giá đỡ sẽ giúp chặn độ nghiêng đó và giữ cho đầu ngàm được ổn định.

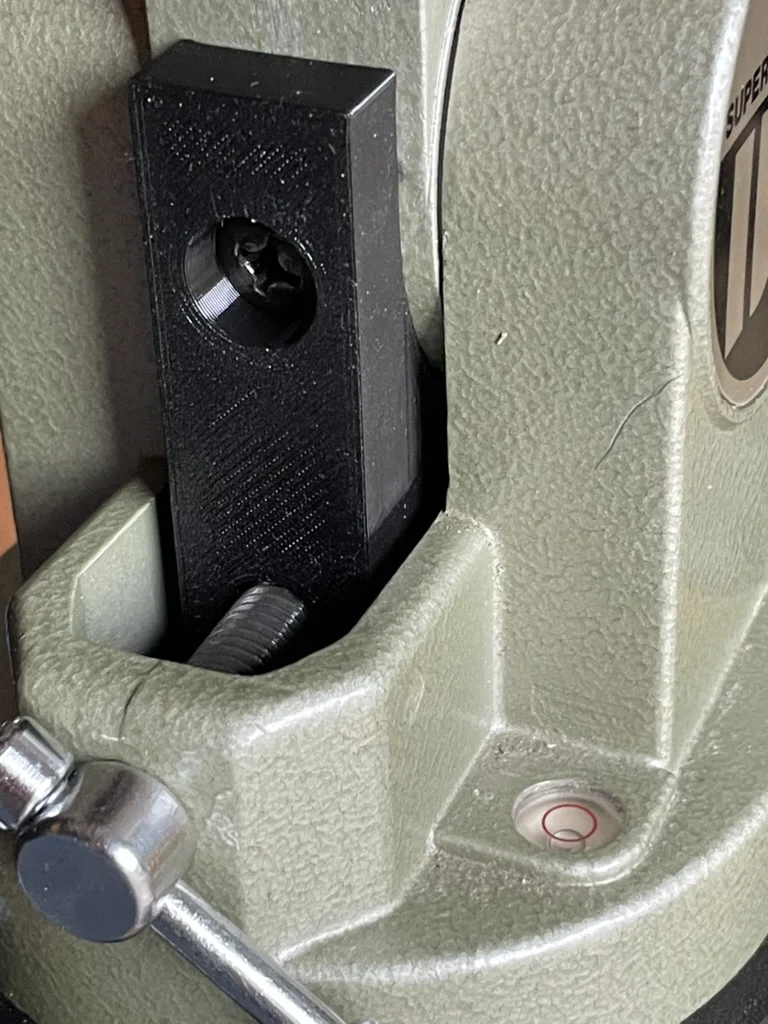

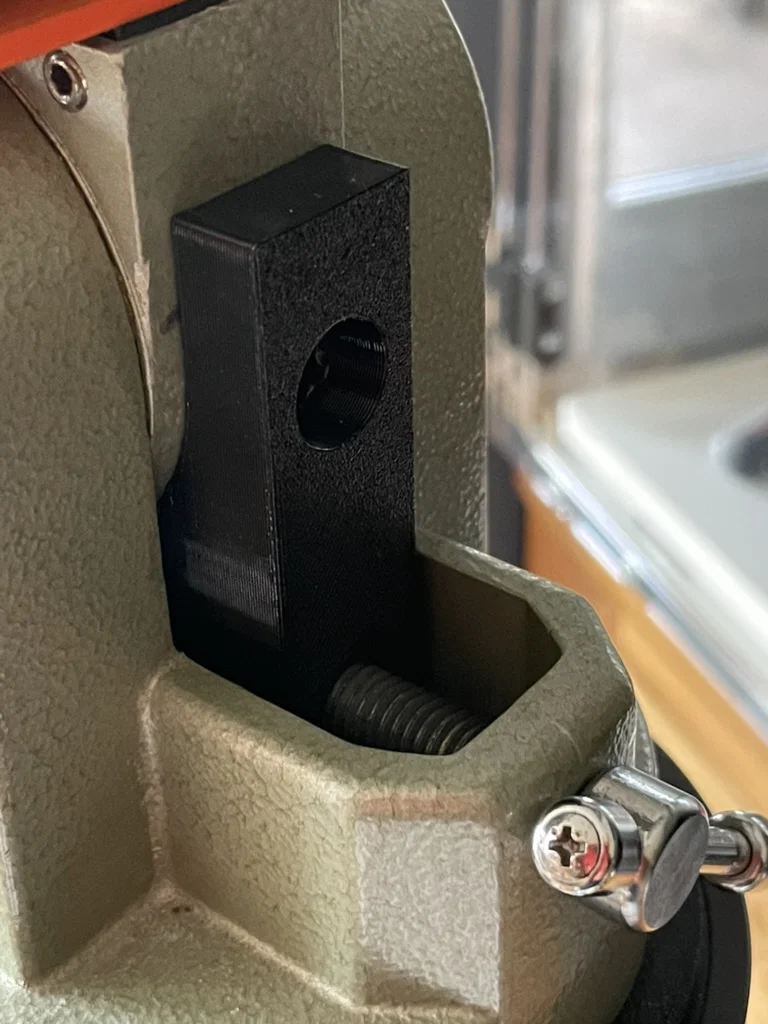

Giá đỡ có một lỗ côn dành cho bu-lông M10 (loại dài), nơi bu-lông sẽ xoáy trực tiếp vào nhựa của giá đỡ.

Hướng dẫn cho Vixen SP DX:

1. Tháo các bu-lông M10 ở phía Bắc.
2. Tháo bu-lông M10 ở phía Nam của đầu ngàm.
3. Nghiêng đầu ngàm hết cỡ về phía Bắc.
4. Tháo một trong các bu-lông của giá đỡ hình tam giác (được giữ cố định bằng 2 bu-lông ngắn).

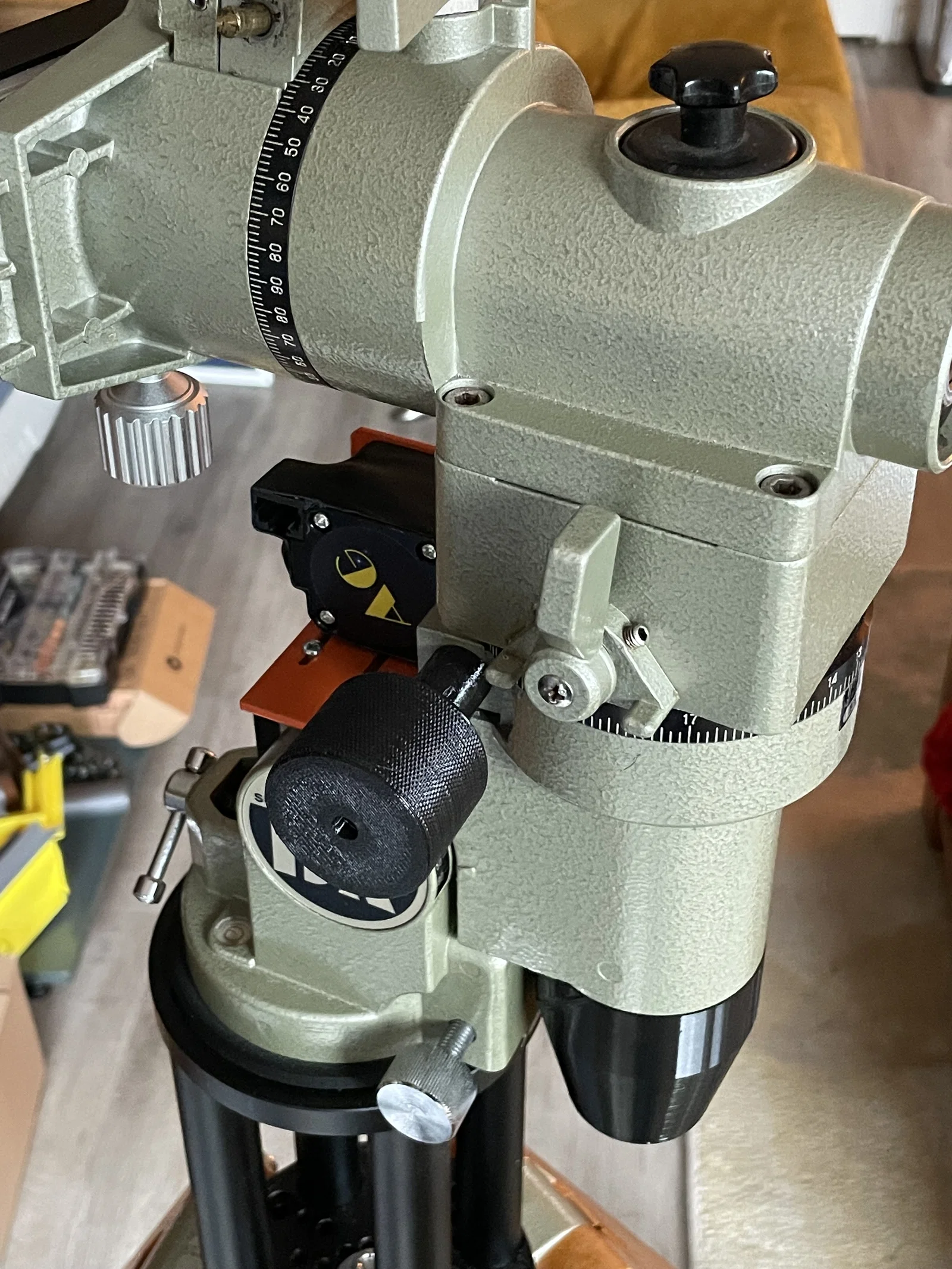

5. Nghiêng đầu ngàm hết cỡ về phía Bắc để nó nằm ở cấu hình Alt Az.
6. Tháo bu-lông thứ hai của giá đỡ hình tam giác và tháo nó ra. Nhớ giữ kỹ và đánh dấu lại để dùng cho chế độ EQ sau này hoặc khi muốn bán ngàm.

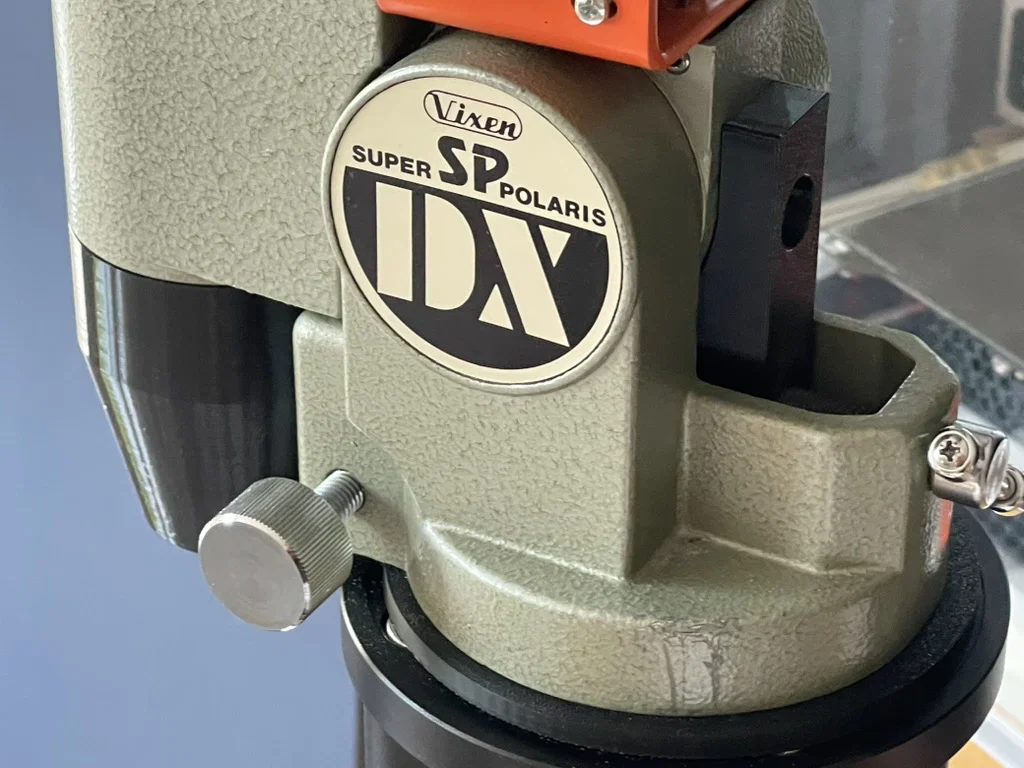

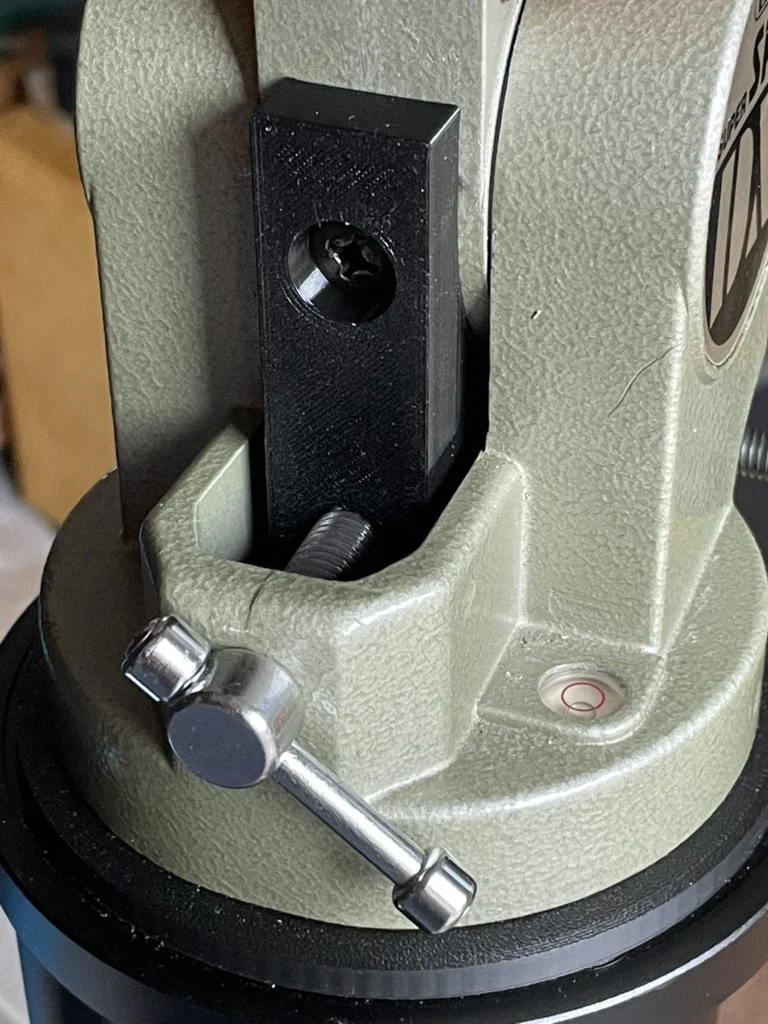

7. Đặt giá đỡ Alt Az vào phía Bắc, xem hình minh họa.
8. Dùng một trong các con ốc của giá đỡ hình tam giác ở khe phía trên để bắt giá đỡ vào ngàm.

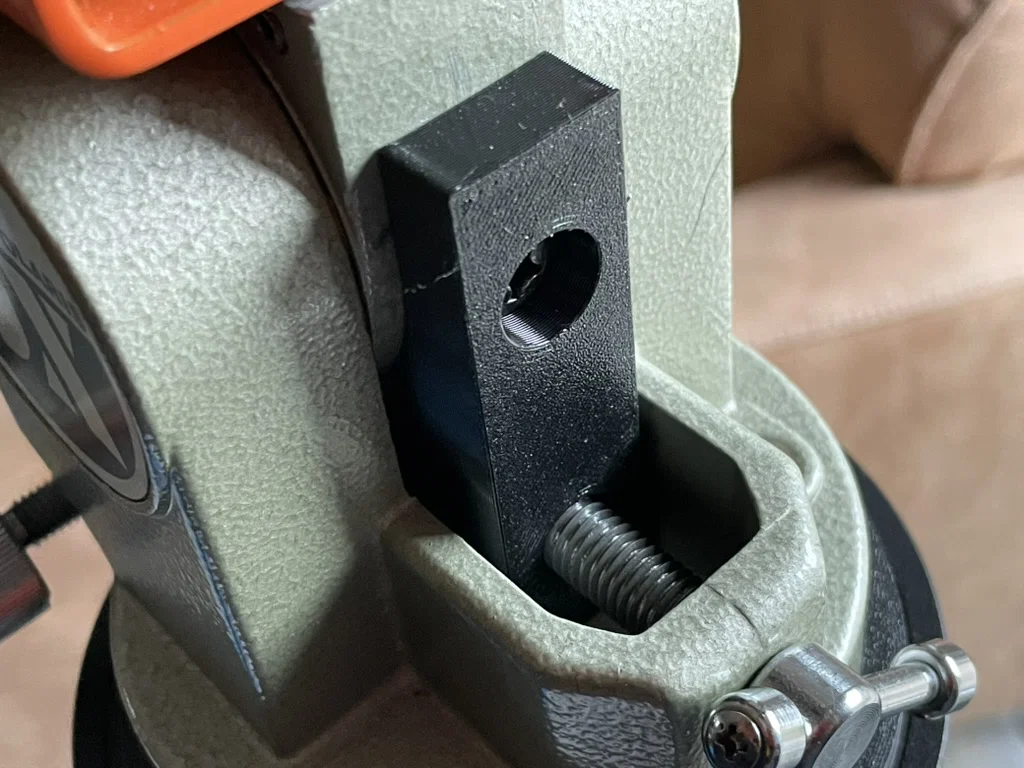

9. Vặn bu-lông M10 dài nhất trong hai chiếc vào phía Bắc trong giá đỡ.
10. Xong rồi đó!

Mình in bằng nhựa Formfutura bulk PETG, với 4 lớp vỏ và 50% infill.
