Khớp nối và mặt bích ống gió máy lạnh - 125mm
Khớp nối ống gió máy lạnh 125mm với mặt bích đi kèm để cố định vào tấm ván cửa sổ. Bản thiết kế bao gồm hai loại ống nối: một loại thẳng ngắn và một loại có độ nghiêng giúp lắp đặt ống gió gọn gàng và thuận tiện hơn.
Mô tả

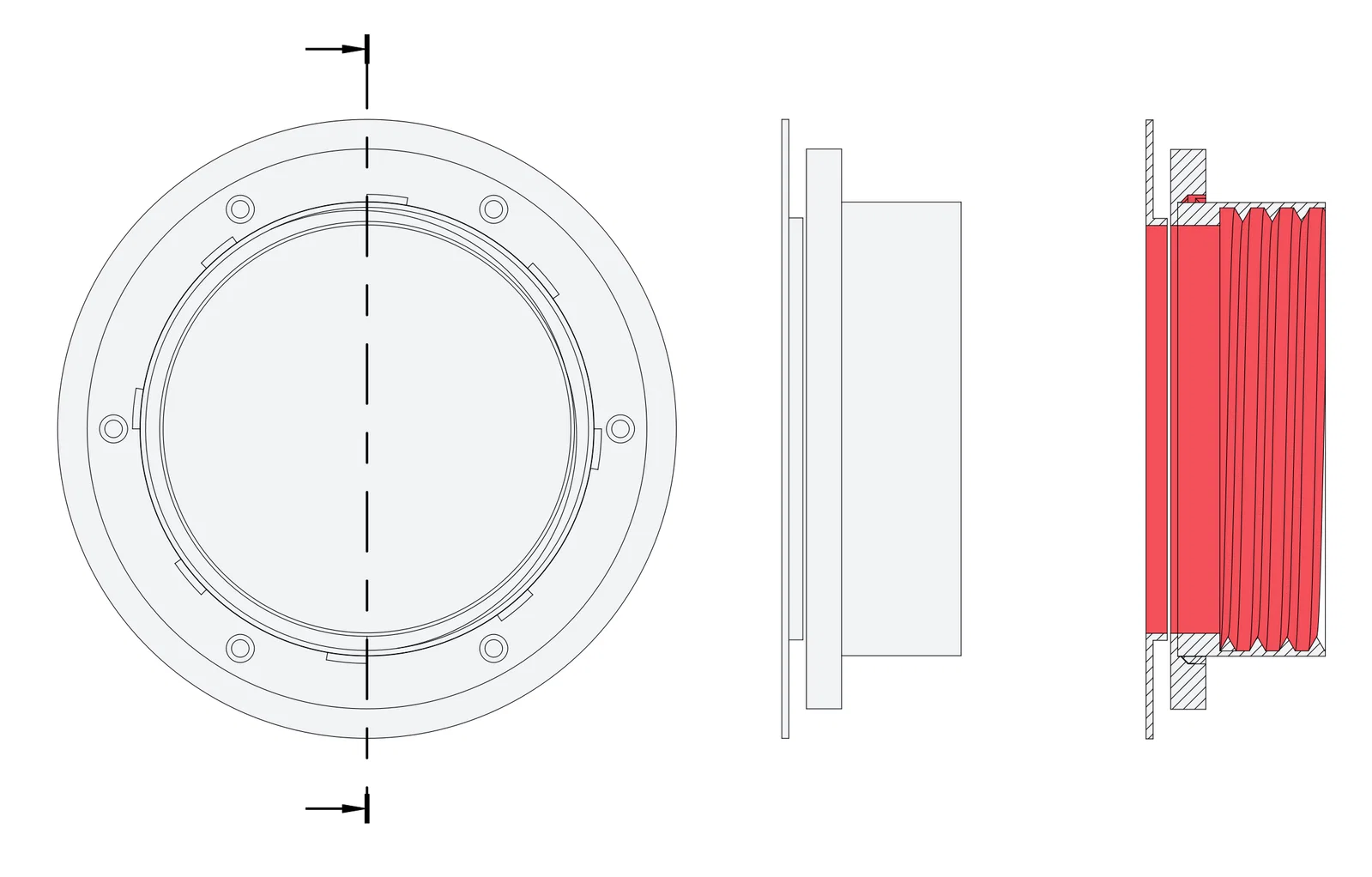

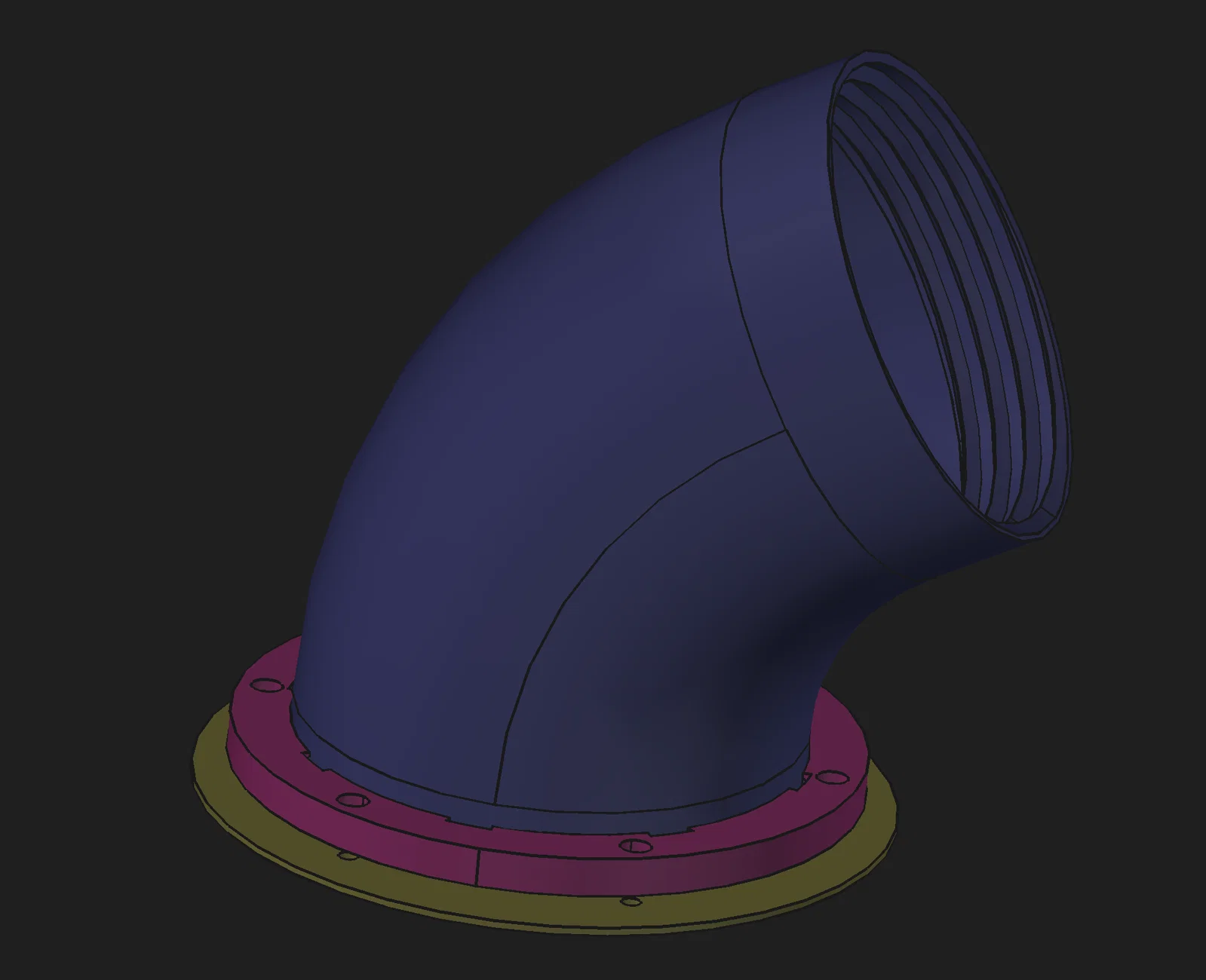

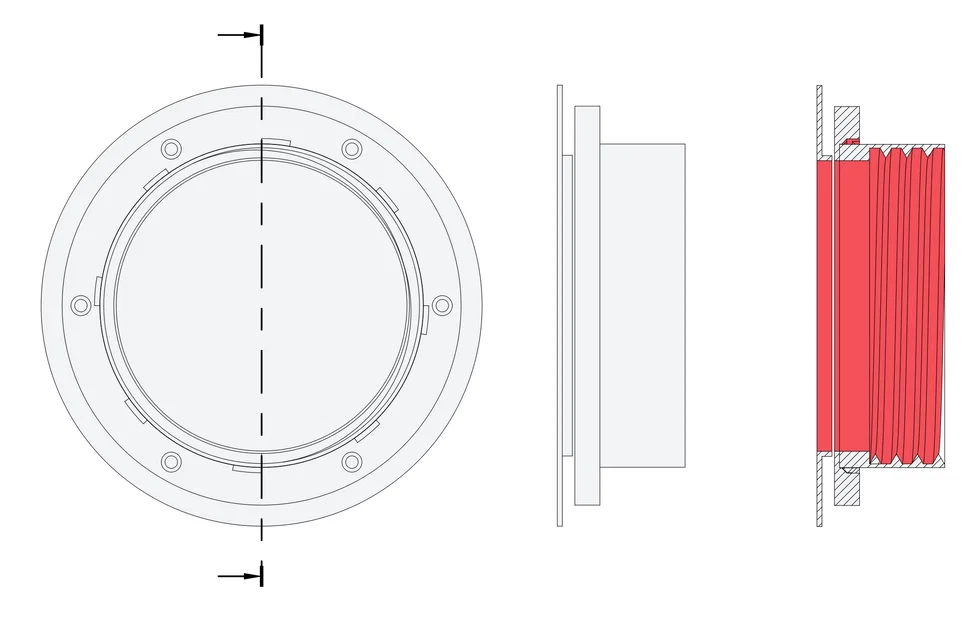

Đây là khớp nối ống gió cho các loại ống gió máy lạnh 125mm có ren, đi kèm với mặt bích để cố định lên tấm ván, giúp bạn lắp đặt vào khung cửa sổ để làm kín. Mình đã in thử bằng nhựa PLA màu trắng, nhưng nếu thấy không chịu nổi nhiệt thì có lẽ mình sẽ in lại bằng nhựa PETG hoặc loại tương đương. Các ốc vít được thiết kế là loại ốc đầu dù M4 (khoảng 20mm hoặc 25mm tùy độ dày tấm ván của bạn) có lục giác chìm. Bạn sẽ cần thêm vòng đệm và đai ốc ở mặt ngoài. Lưu ý: Có hai loại ống nối đi kèm: Một loại ngắn, in rất dễ nhưng không có độ nghiêng để dẫn ống xuống một cách gọn gàng. Loại còn lại thì lớn hơn và có độ nghiêng giúp dẫn ống vào máy lạnh một cách thuận tiện hơn.
