Hộp đựng ESP32 - Hỗ trợ Display, LED, Shield, LAN

Hộp đựng cho ESP32 kèm GPIO Shield và module LAN

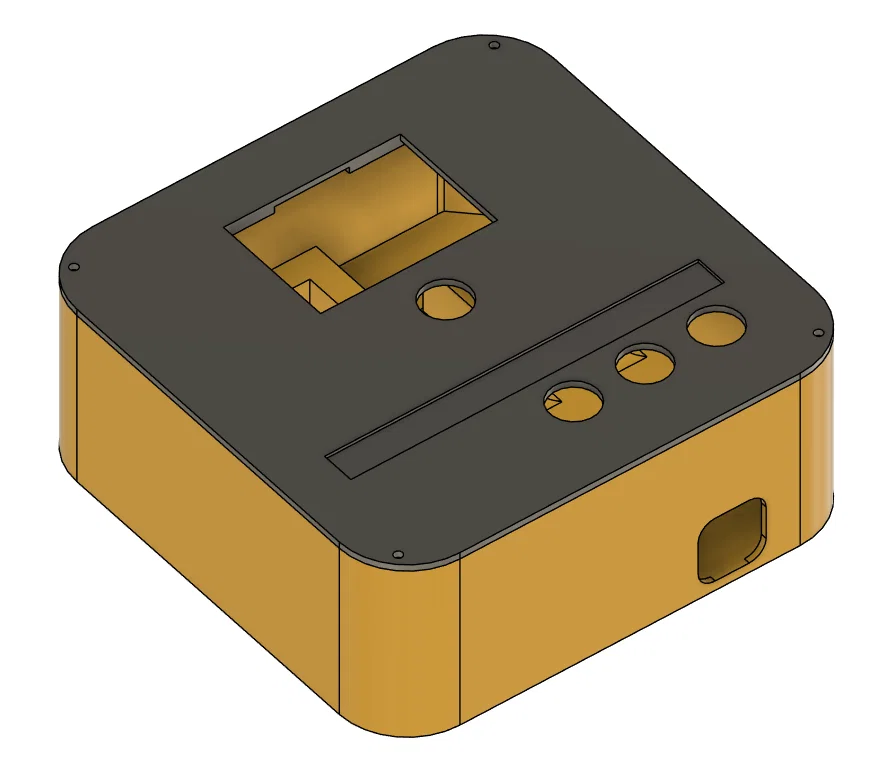

Phần nắp hộp được thiết kế có không gian cho màn hình hiển thị, các công tắc và đèn LED trạng thái.

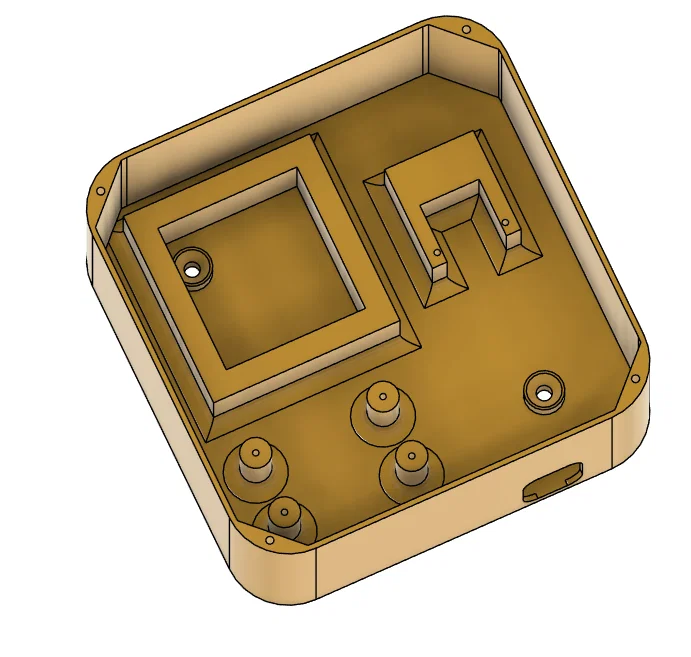

Phần thân hộp bao gồm các vị trí lắp đặt cho ESP, module LAN và bộ lọc EMI.

Các linh kiện đã sử dụng:

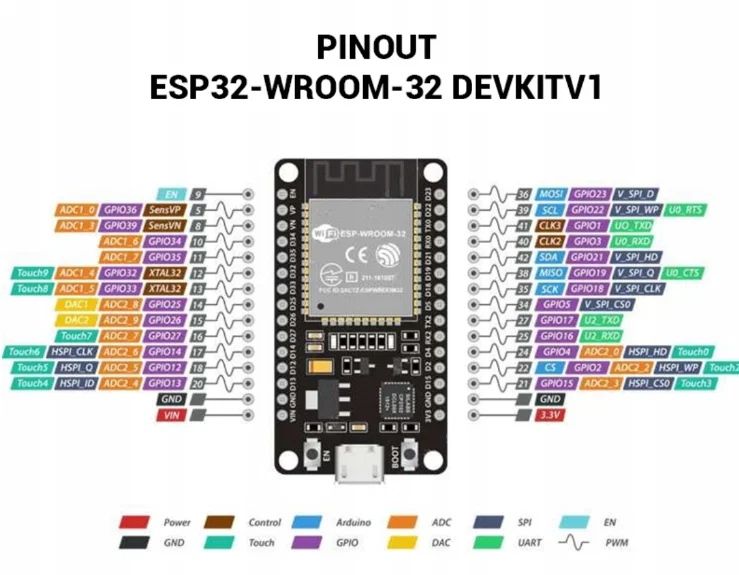

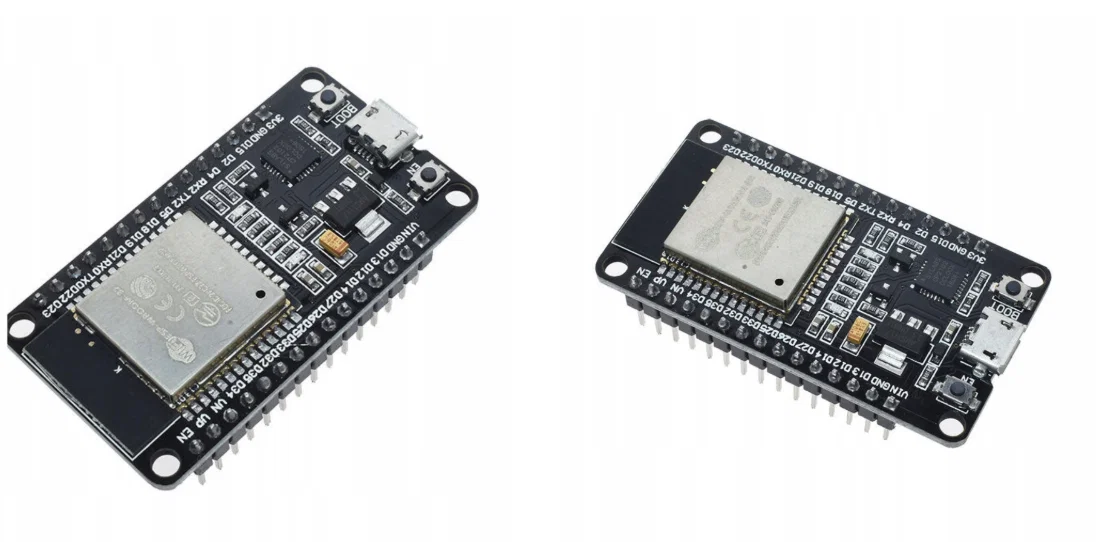

• ESP32 ESP-WROOM-32

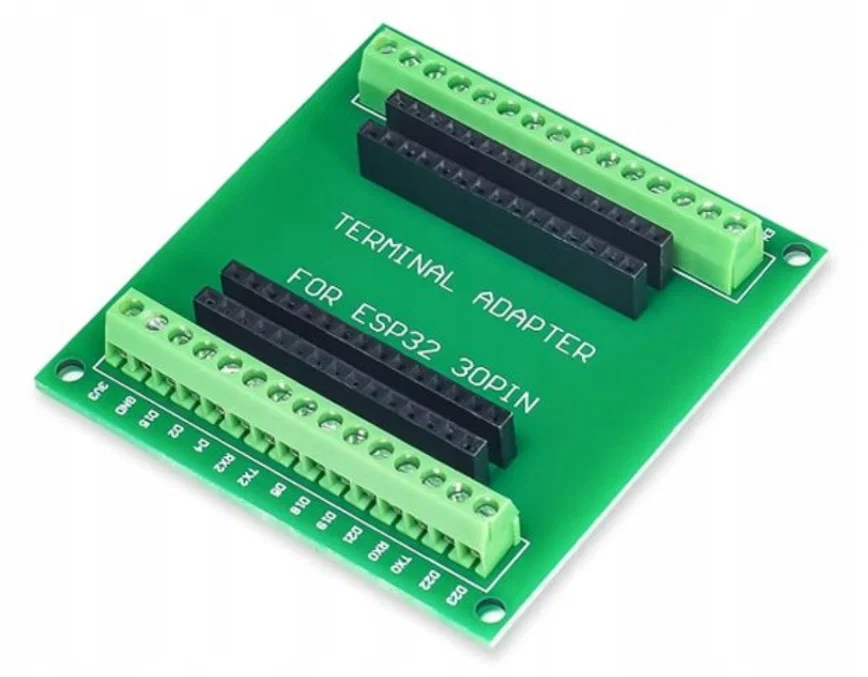

• Solectro Shield GPIO extension cho ESP32
• Module LAN W5500
• Bộ lọc EMI 0-50V 4A
• Màn hình đồ họa LCD 128x64 GM12864-59N I2C (kích thước khung hiển thị 52x37mm)
• Module đèn LED RGB trạng thái với WS2812 NeoPixel
• Các công tắc tròn

Mình đã cố định các module bằng ốc vít, còn màn hình và đèn LED thì dùng súng bắn keo để dán.

Mình sử dụng chiếc hộp này làm bộ điều khiển trung tâm để đóng ngắt các rơ-le cho máy bơm tuần hoàn và nhiều ứng dụng khác.
