Dụng cụ đo action dây đàn guitar cho thước đo điện tử giá rẻ

Sau khi ngắm nghía mấy món đồ chuyên dụng cho việc này, mình quyết định tự thiết kế một mẫu in 3D để đạt được hiệu quả tương đương với chi phí rẻ hơn nhiều. Đây là khối đo action dây đàn guitar điện. Nó giúp giữ cố định thước đo điện tử (digital dial gauge) ở vị trí chuẩn để bạn đo chính xác khoảng cách giữa dây đàn và phím đàn (fret). Công cụ này hỗ trợ bạn điều chỉnh action theo ý thích hoặc yêu cầu cá nhân.

Nếu có điều kiện, mình vẫn khuyên các bạn nên mua đồ chuyên dụng từ Stewmac hoặc Crimson Guitars nhé! Mấy món đó tuyệt vời thật sự!

Còn nếu bạn muốn thử phong cách "tự chế" tại gia, hãy in khối này, tìm mua một chiếc thước đo điện tử giá rẻ trên mạng, làm cho nó nhẹ nhất có thể (xem bên dưới) và bắt đầu đo thôi! Việc sử dụng thước điện tử rất quan trọng để bạn có thể reset về 0 trước khi đo.

Làm cho thước nhẹ hơn - Vấn đề của thước đo

Vấn đề lớn nhất với kiểu setup này là trọng lượng của đầu đo (plunger) đè xuống dây đàn, gây ảnh hưởng đến kết quả đo (ngay cả mấy món đồ chuyên dụng cũng phải làm nhẹ đi cho mục đích này). Bạn có thể khắc phục đáng kể (dù không triệt để) bằng cách:

• tháo đầu đo ra (chỉ cần vặn ngược chiều kim đồng hồ).
• mở nắp phía sau của thước và tháo/nới lỏng lò xo đẩy đầu đo (cách này hiệu quả nhất).

Vẫn không hoàn hảo 100% vì dây đàn sẽ hơi bị võng xuống do trọng lượng đầu đo. Bạn có thể tự tính toán sai số này và cộng thêm vào kết quả, nhưng hãy nhớ là cần làm riêng cho từng dây vì độ căng và độ đàn hồi của mỗi dây là khác nhau.

In ấn

Mô hình in tốt ở layer height 0.20mm, không đòi hỏi độ cứng hay độ chính xác quá cao. Phần đáy cần sạch và tròn trịa, nên bạn có thể cần dọn dẹp lại một chút kể cả khi có dùng support. Dung sai của mô hình được thiết kế cho PETG, nếu dùng PLA có thể hơi lỏng một chút nhưng không quan trọng vì cơ chế kẹp sẽ giữ thước cố định.

Lắp ráp - Cố định thước đo

Bạn cần hai ốc vít M3 và đai ốc (nut) để kẹp chặt thân thước đo. Không cần siết quá chặt, chỉ cần đủ để thước không bị xê dịch là được.

Cách sử dụng (xem ảnh)

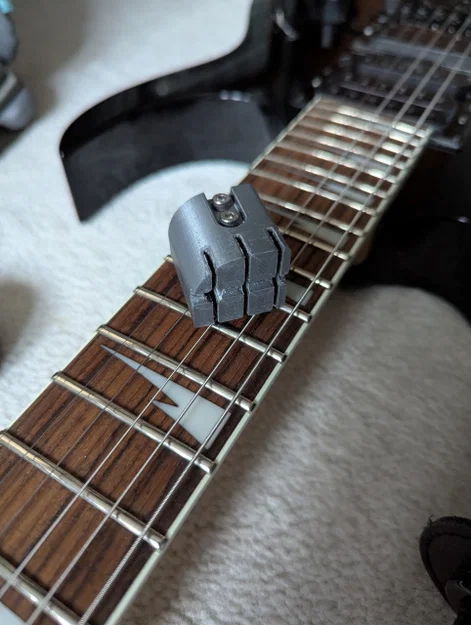

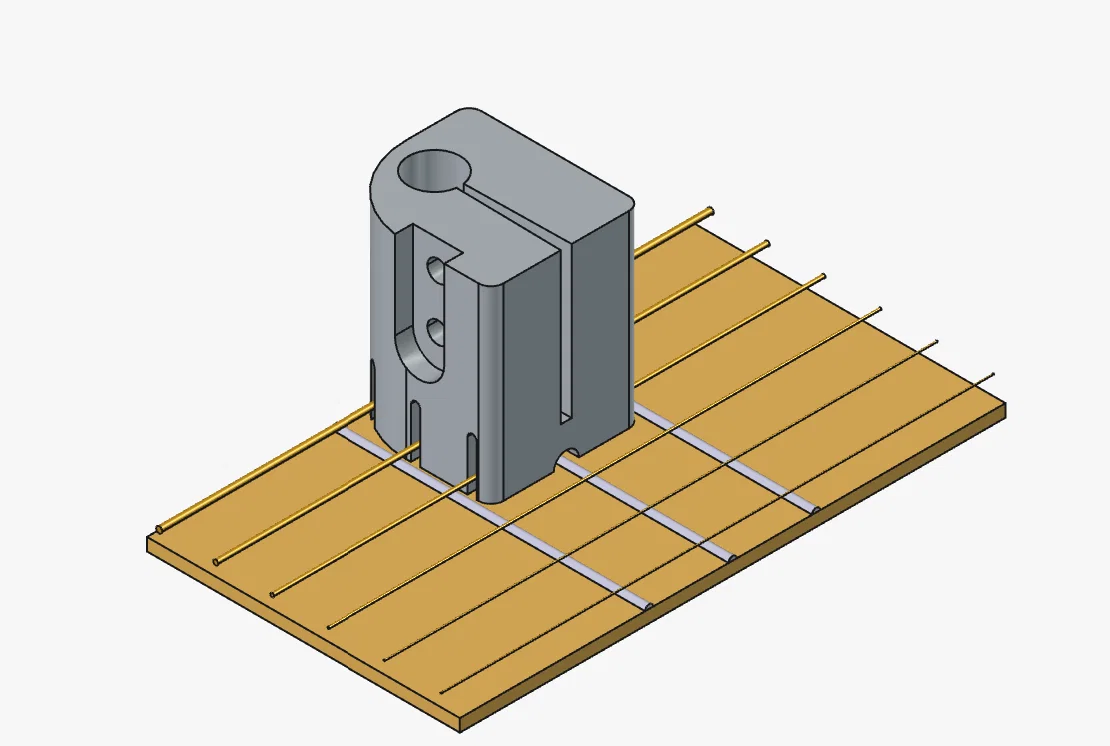

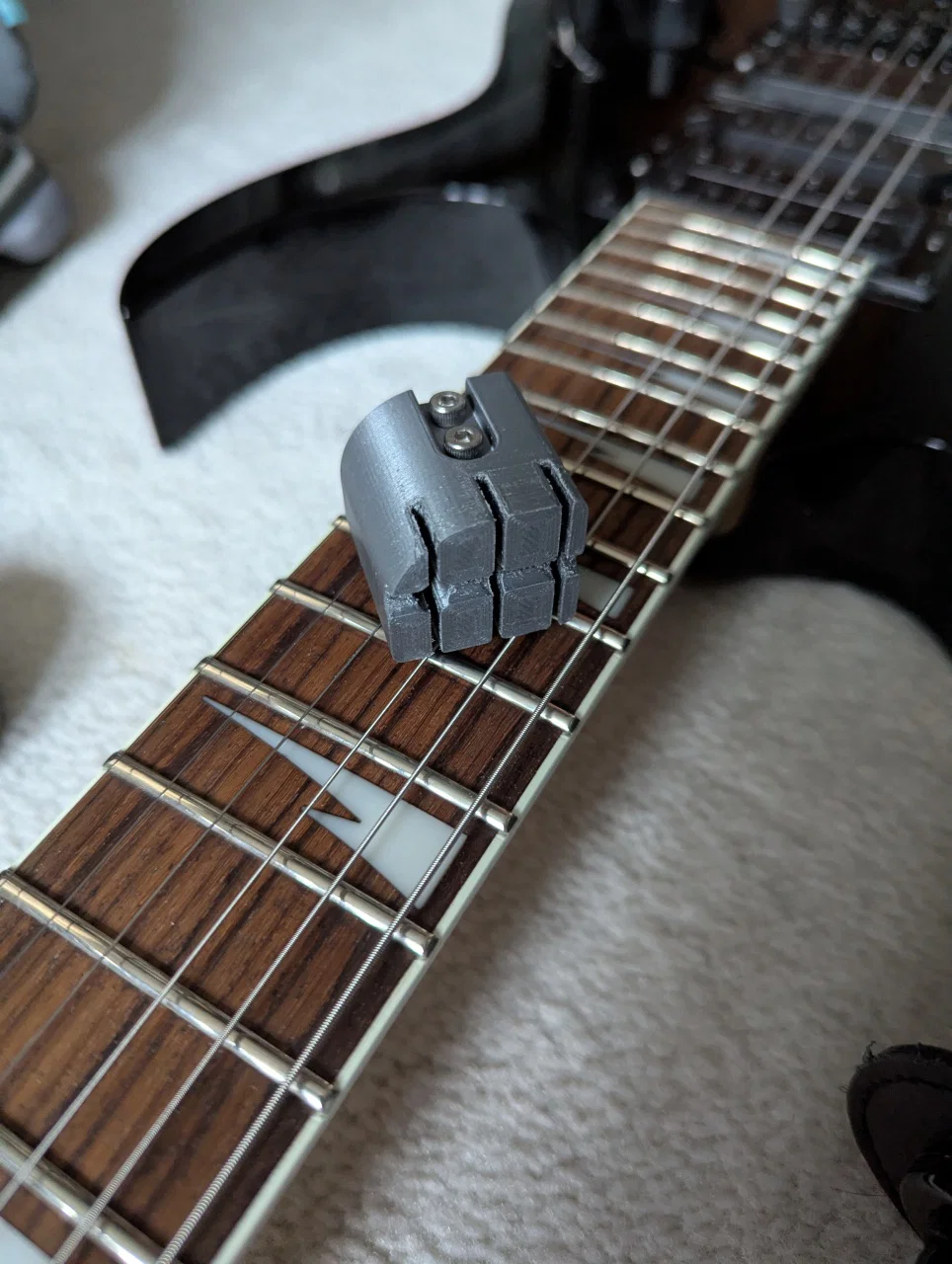

• đặt dụng cụ lên đàn sao cho rãnh rộng nằm trên phím đàn và các rãnh hẹp nằm trên dây đàn. Đầu đo của thước phải chạm vào dây cần đo.
• chỉnh thước đo về 0.
• ấn đầu đo xuống cho đến khi dây đàn chạm vào phím đàn.

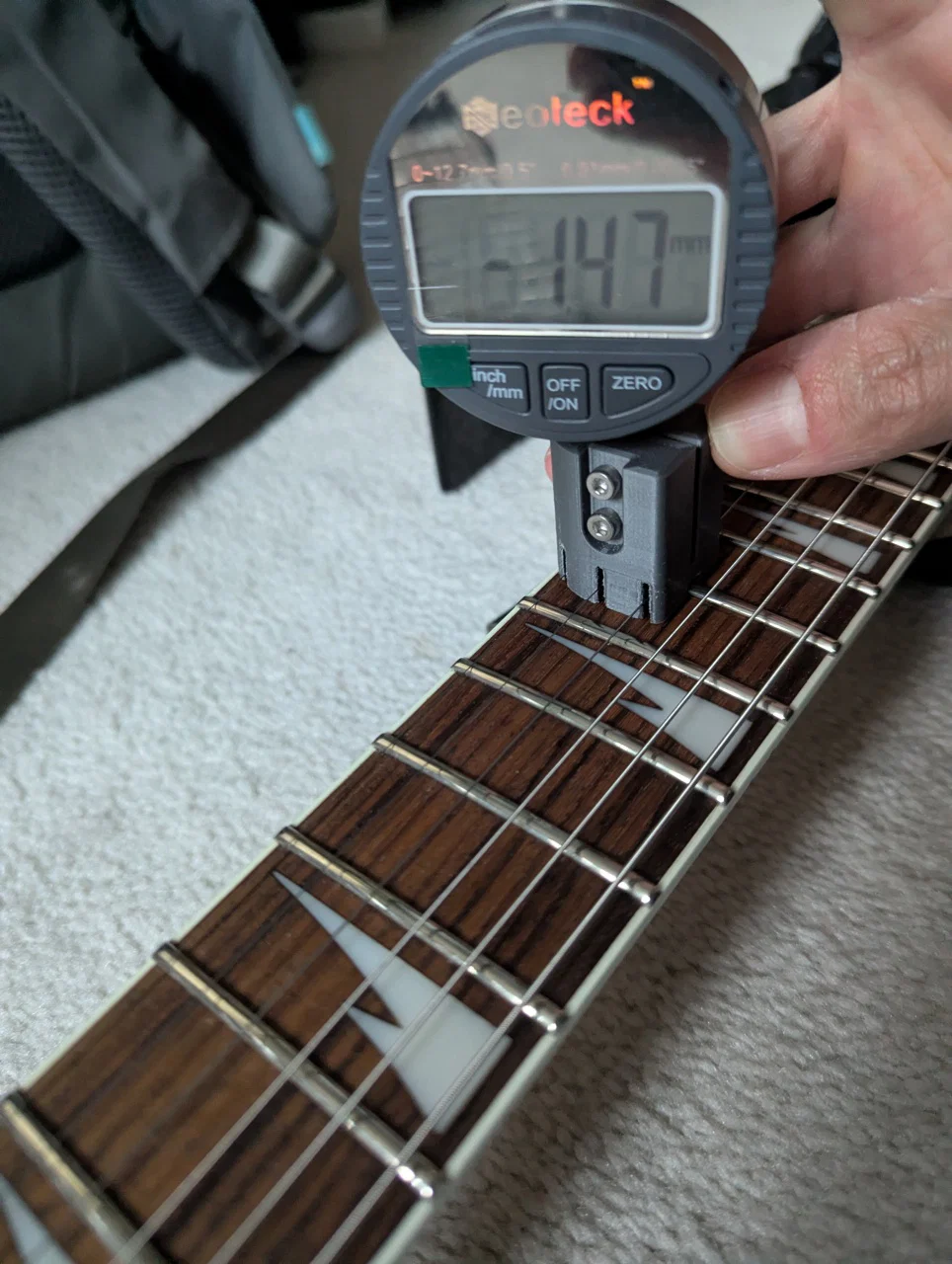

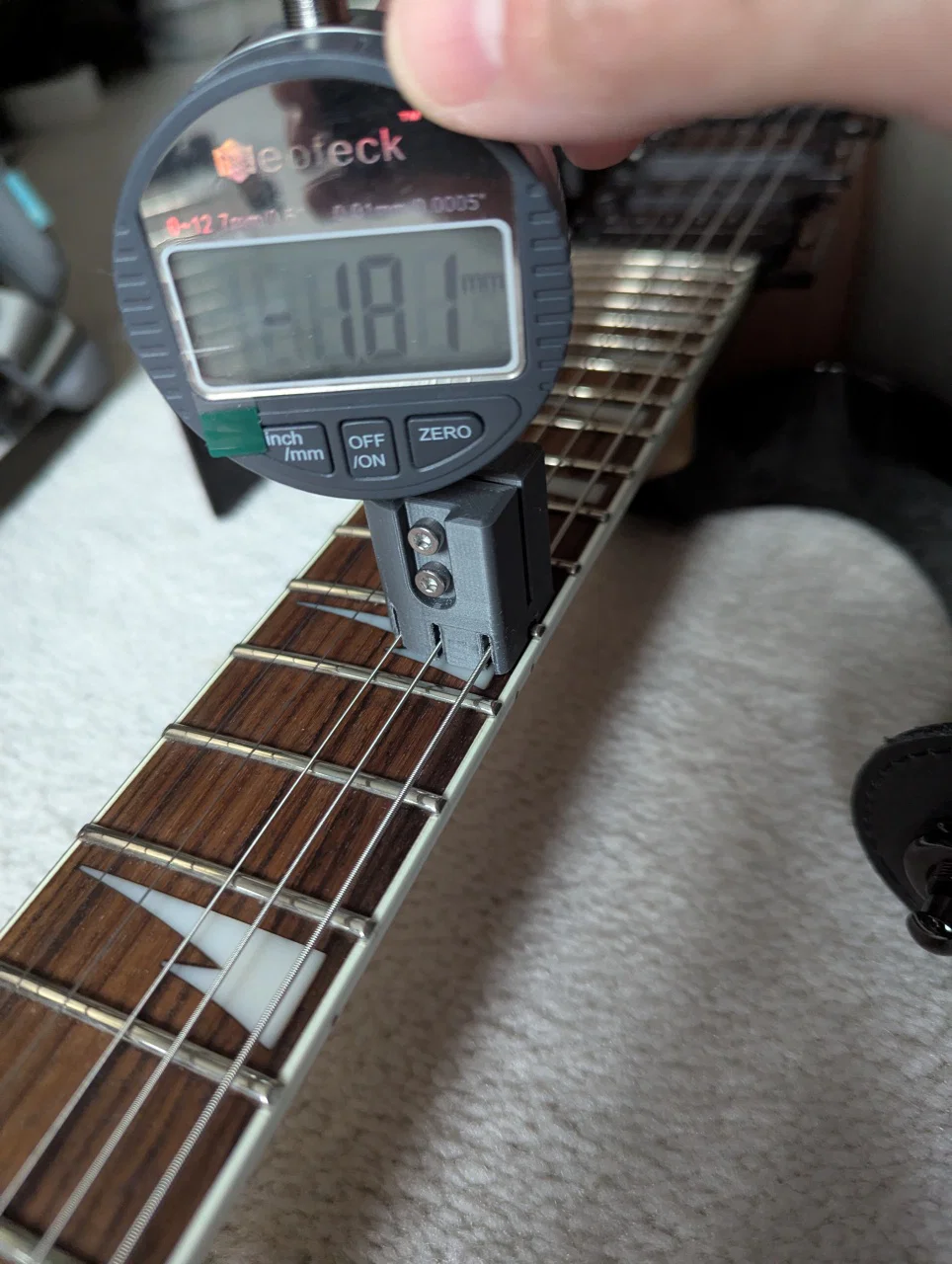

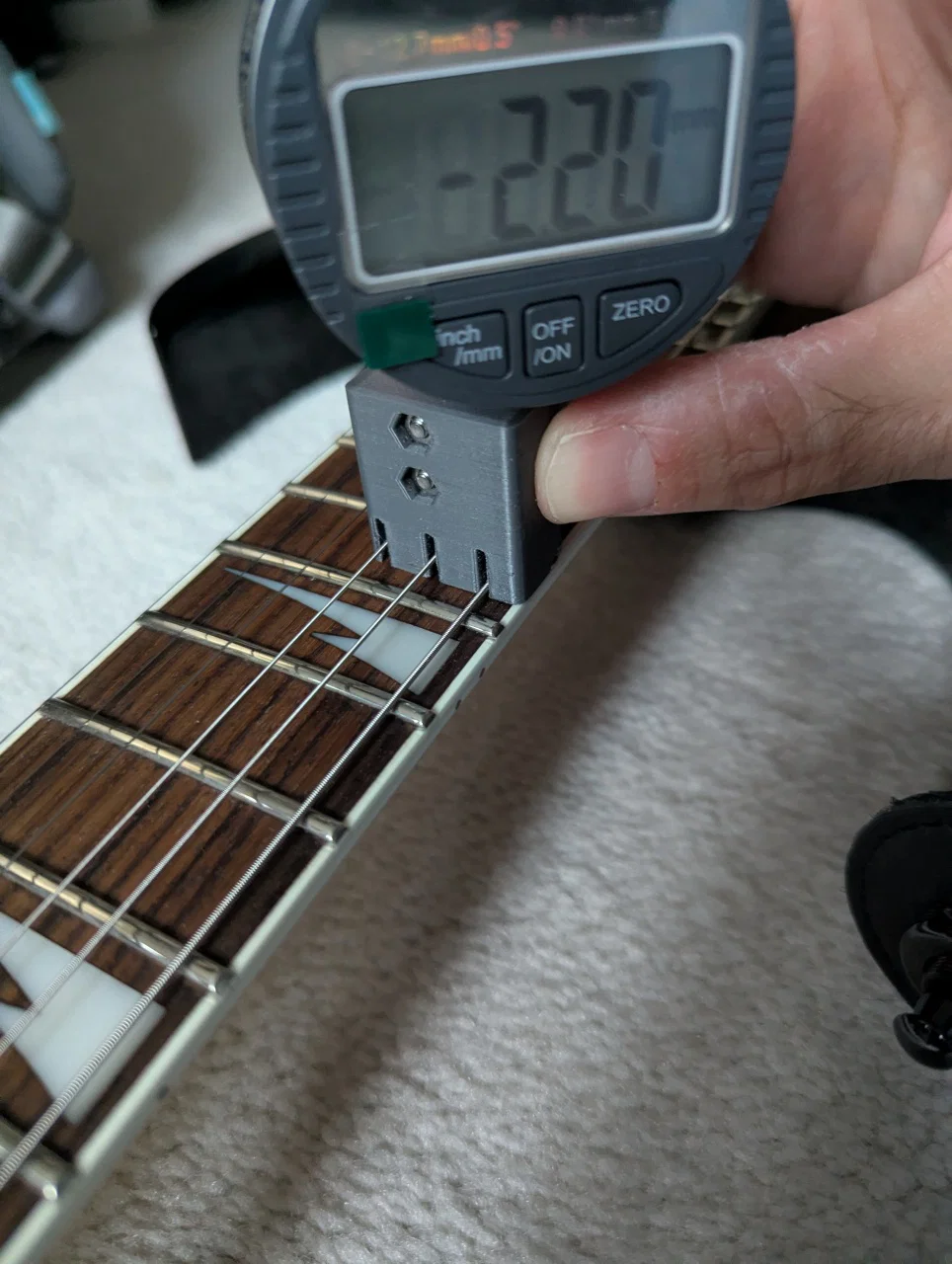

• đọc kết quả đo (ví dụ: trên cây đàn setup chưa chuẩn của mình, dây Mi cao là 1.47mm, dây Rê là 1.81mm và dây Mi trầm là 2.2mm).
