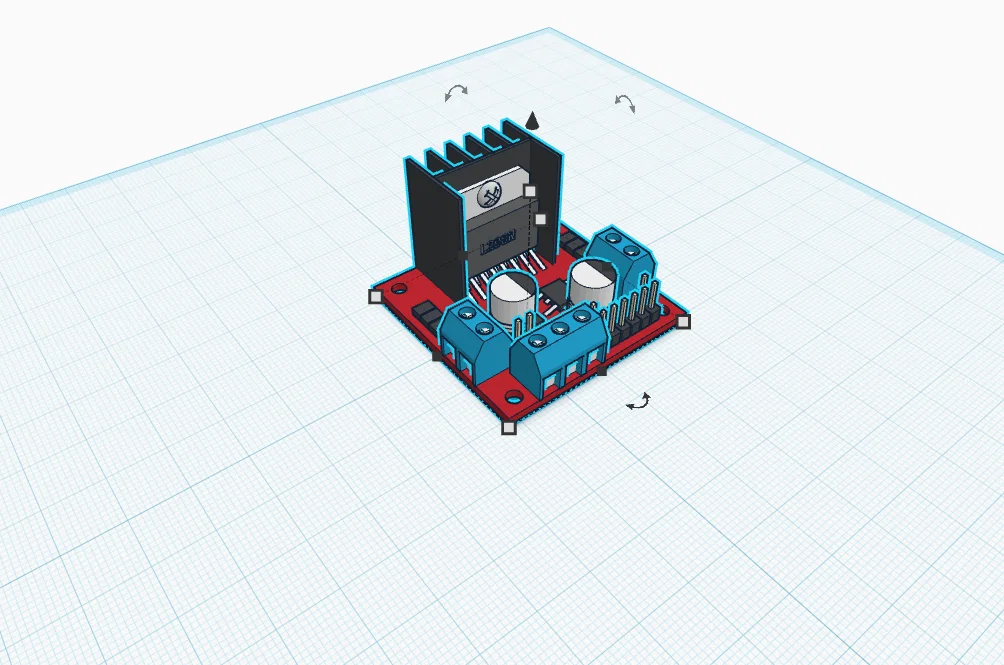

Mô hình 3D mạch điều khiển động cơ L298N cho dự án DIY và Arduino

Mô hình 3D mạch điều khiển động cơ L298N cho thiết kế kỹ thuật

Bạn đang làm việc trên một dự án thiết kế mô hình 3D có tích hợp các linh kiện điện tử và cần một bản dựng chính xác của mạch điều khiển động cơ L298N? Đây chính là file mô hình 3D được thiết kế tỉ mỉ, mô phỏng lại bộ driver động cơ L298N quen thuộc mà anh em trong cộng đồng DIY, Arduino hay Robot thường dùng. Thay vì phải chật vật vẽ lại từng chi tiết từ con tụ điện, tản nhiệt cho đến các cổng kết nối, bạn có thể sử dụng trực tiếp mô hình này để dựng sơ đồ mạch, bố trí linh kiện bên trong vỏ hộp máy in 3D hoặc dùng cho các bản vẽ lắp ráp chuyên nghiệp hơn.

Mô hình này được tinh chỉnh để có độ chính xác cao về kích thước tổng thể, giúp bạn dễ dàng xác định vị trí các lỗ bắt vít hoặc khoảng trống cần thiết khi thiết kế case bảo vệ. Việc tích hợp các linh kiện điện tử vào phần mềm thiết kế 3D trước khi in sẽ giúp bạn tránh được những lỗi đáng tiếc như cấn linh kiện hoặc thiếu khoảng trống cho dây cáp. Đây là công cụ hỗ trợ đắc lực cho bất kỳ ai đang theo đuổi đam mê chế tạo robot hoặc các hệ thống điều khiển tự động dùng driver L298N.

Những tính năng và lưu ý quan trọng khi sử dụng mô hình này:

• Thiết kế chuẩn xác: Mô phỏng đầy đủ hình dáng của chip L298N, khối tản nhiệt nhôm lớn và các jack cắm dây, giúp bạn hình dung bố cục mạch thực tế.
• Ứng dụng linh hoạt: Phù hợp để làm mẫu tham chiếu khi thiết kế vỏ hộp, khay gắn mạch hoặc khung robot, đảm bảo mọi chi tiết đều vừa vặn hoàn hảo.
• Định dạng tối ưu: File STL được xuất tối ưu hóa để dễ dàng import vào hầu hết các phần mềm CAD phổ biến như Fusion 360, Tinkercad hay Blender.
• Tips in 3D: Nếu bạn muốn in mẫu này để làm mô hình trưng bày, hãy sử dụng nhựa PLA với layer height từ 0.12mm đến 0.16mm để đạt độ chi tiết cao nhất tại các khu vực cổng kết nối.
• Lưu ý sử dụng: Hãy kiểm tra kỹ tỉ lệ kích thước trong phần mềm slicer trước khi in để đảm bảo khớp hoàn toàn với linh kiện thật mà bạn đang sở hữu.
• Tiết kiệm thời gian: Bỏ qua bước vẽ hình học phức tạp, tập trung nguồn lực vào việc sáng tạo thiết kế chính cho dự án của bạn.

Hy vọng mô hình mạch L298N này sẽ là trợ thủ đắc lực cho dự án sắp tới của bạn. Đừng quên chia sẻ kết quả sản phẩm sau khi hoàn thiện nhé!
