Mô hình 3D module Bluetooth HC-05 chuẩn xác cho dự án điện tử

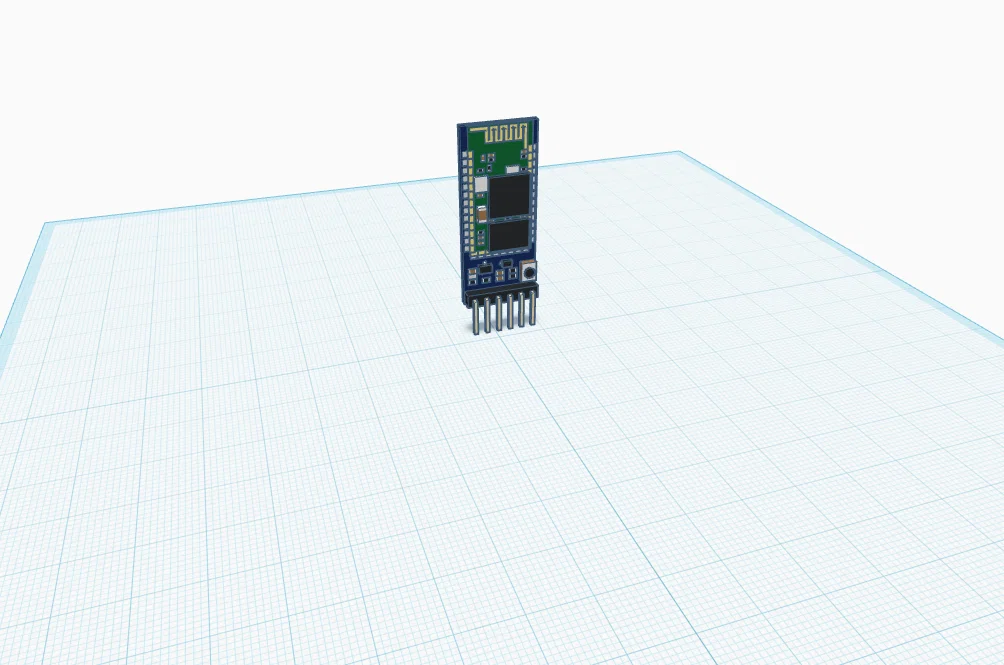

Mô hình 3D module Bluetooth HC-05 cho thiết kế mạch điện tử

Đối với những anh em đam mê chế tạo điện tử và in 3D, việc có được một bản vẽ chính xác của các linh kiện là cực kỳ quan trọng. Mô hình 3D của module Bluetooth HC-05 này được thiết kế để hỗ trợ các bạn trong việc tạo dựng sơ đồ mạch, mô phỏng không gian lắp đặt hoặc đơn giản là tạo ra các khung vỏ (enclosure) tùy chỉnh cho dự án Arduino của mình. Thay vì phải ước lượng kích thước bằng thước kẹp thủ công, việc sử dụng file 3D chính xác sẽ giúp bạn tiết kiệm thời gian và đảm bảo mọi thứ khớp nhau hoàn hảo ngay từ lần in đầu tiên.

Module HC-05 là một trong những lựa chọn phổ biến nhất cho việc truyền dữ liệu không dây giữa các thiết bị vi điều khiển và điện thoại. Với mô hình này, bạn có thể dễ dàng thiết kế các hộp bảo vệ (case) có lỗ chờ cho chân cắm hoặc vị trí nút nhấn trên mạch. Đây là công cụ hỗ trợ đắc lực cho những ai đang thực hiện các dự án IoT, robot thông minh hoặc các thiết bị điều khiển từ xa. Bạn có thể import file này vào phần mềm CAD như Fusion 360, Tinkercad hay Blender để tích hợp trực tiếp vào bản vẽ tổng thể của dự án mà không cần phải xây dựng lại từ đầu.

Các tính năng và lưu ý khi sử dụng:

• Kích thước mô phỏng chuẩn xác: Mô hình phản ánh đúng hình dáng thực tế của module HC-05, giúp việc thiết kế vỏ hộp hoặc đế lắp đặt trở nên chính xác hơn bao giờ hết.
• Phù hợp cho thiết kế vỏ hộp: Giúp bạn tính toán vị trí cổng cắm, không gian cho chân header và tránh các va chạm vật lý với linh kiện khác bên trong vỏ hộp.
• Tiết kiệm thời gian thiết kế: Không cần tốn công vẽ lại linh kiện, bạn chỉ việc tải về và ghép vào mô hình chính của mình.
• Lưu ý khi in vỏ hộp: Nếu bạn dự định in 3D vỏ hộp chứa mạch này, hãy để dung sai (tolerance) khoảng 0.2mm đến 0.4mm để đảm bảo module có thể đặt vừa vặn, không quá chặt gây hư hỏng mạch.
• Khuyên dùng vật liệu PLA hoặc PETG: Với các loại vỏ hộp chứa linh kiện điện tử, PLA rất dễ in và cho độ chi tiết cao, trong khi PETG sẽ bền và chịu nhiệt tốt hơn nếu mạch của bạn hoạt động liên tục.
• Thiết kế hỗ trợ lắp ráp: Bạn có thể thêm các ngàm giữ hoặc vị trí bắt vít dựa trên kích thước thực tế của mô hình này.

Sử dụng mô hình 3D này không chỉ giúp dự án của bạn nhìn chuyên nghiệp hơn mà còn giúp hạn chế tối đa các lỗi sai sót không đáng có trong quá trình lắp ráp thực tế. Chúc các bạn có những dự án DIY thành công và ấn tượng!
