Khớp nối nhanh cho ống hút khói (100mm - 75mm) + tùy chỉnh kích thước

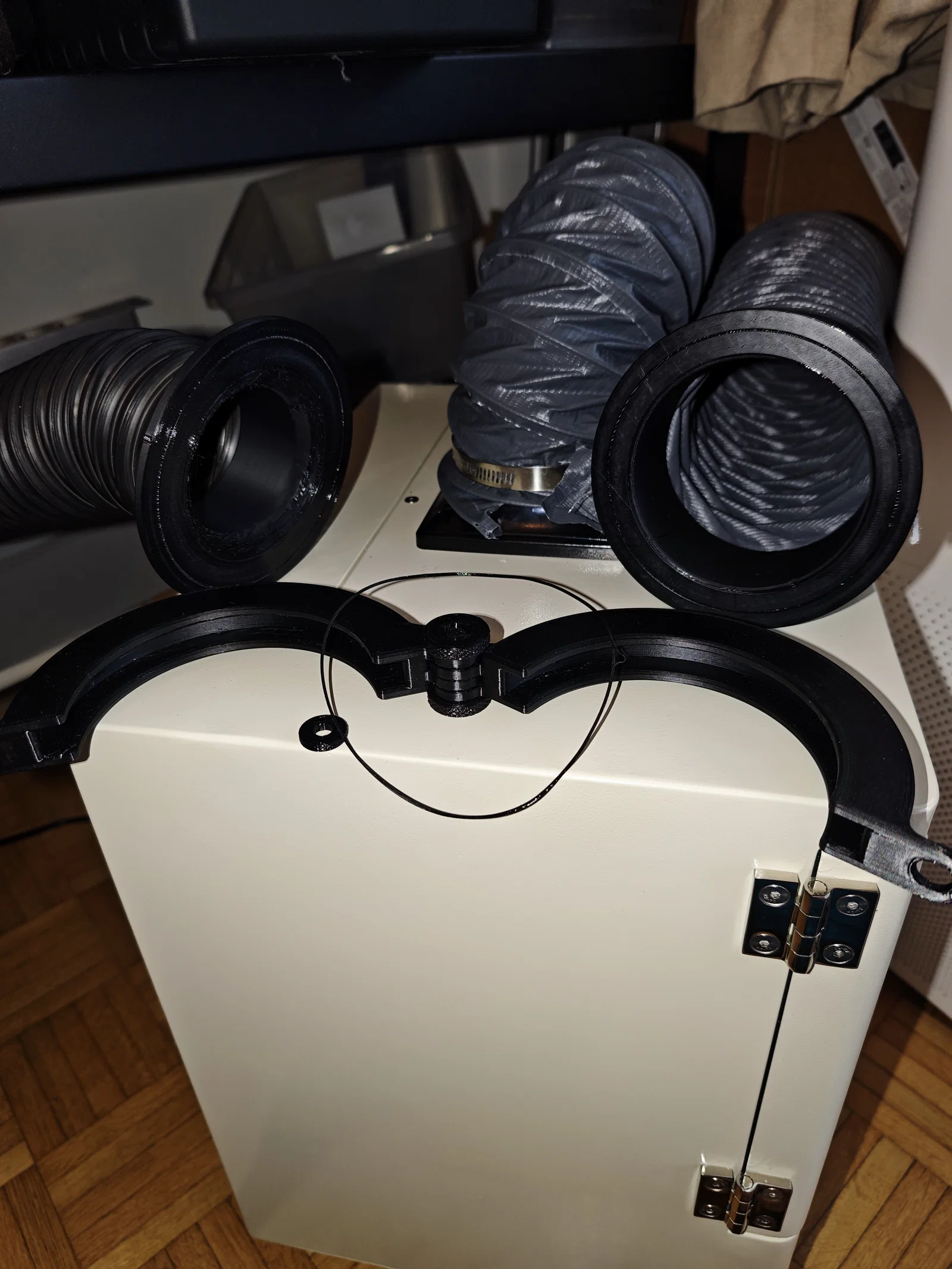

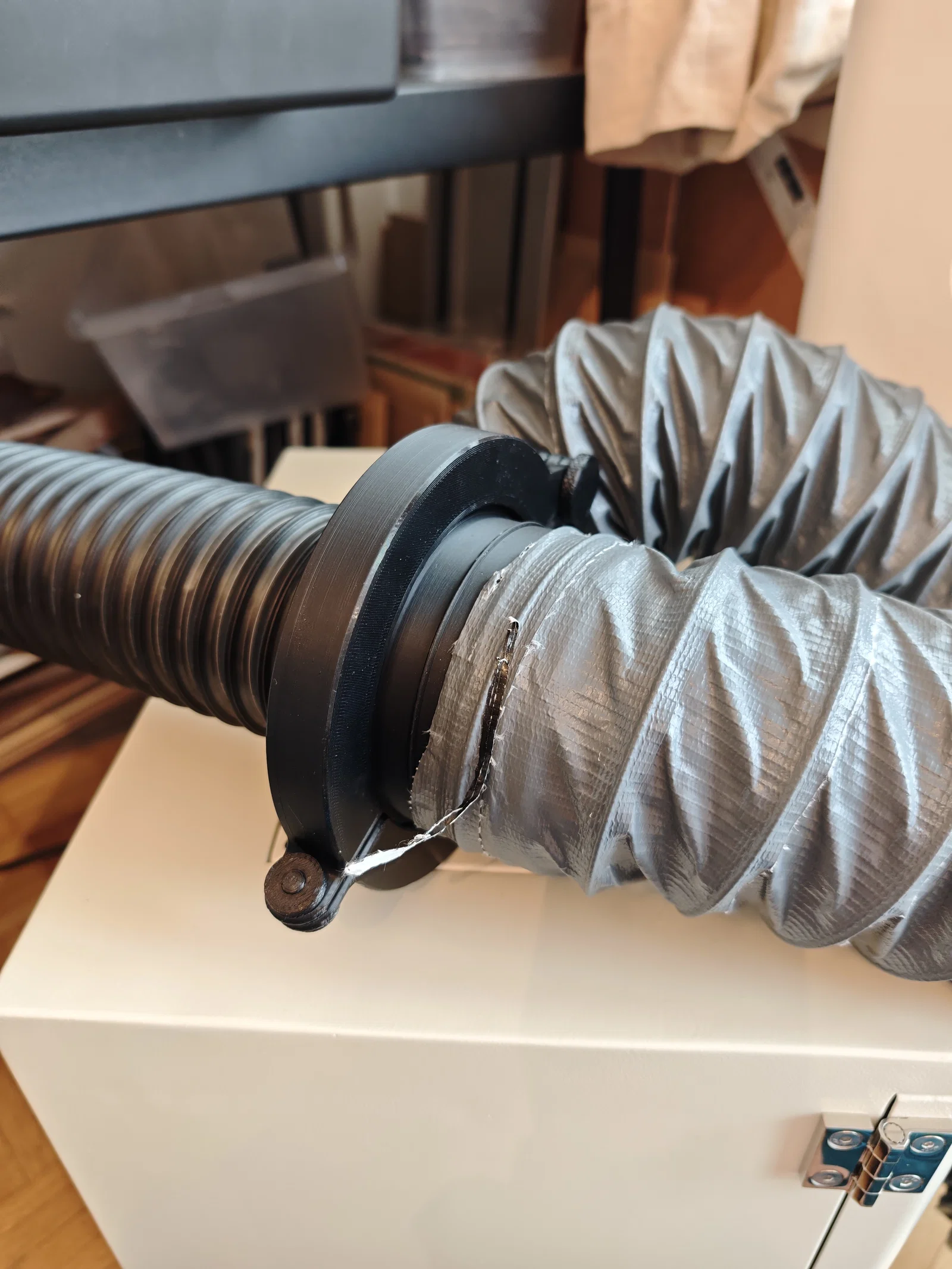

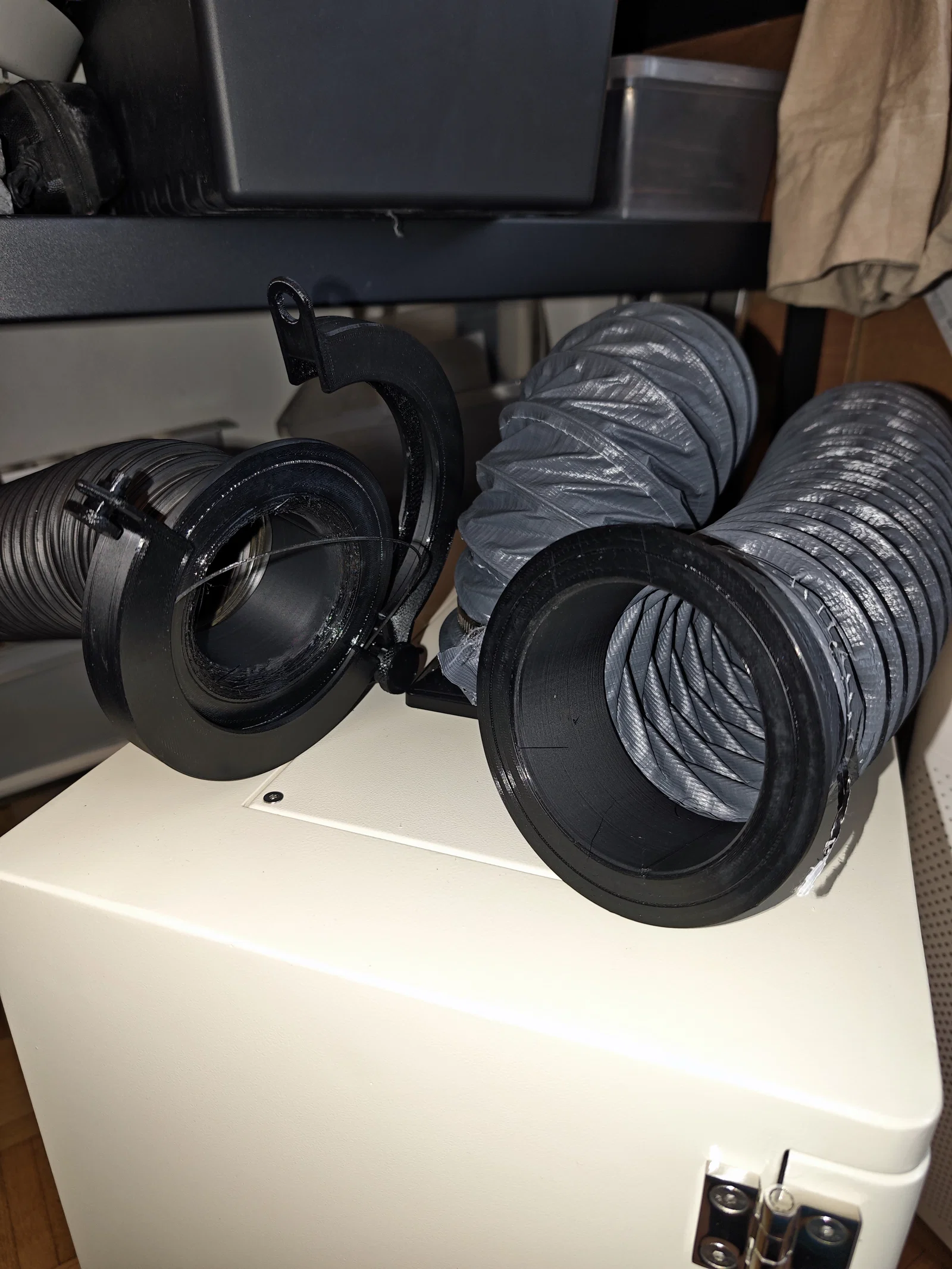

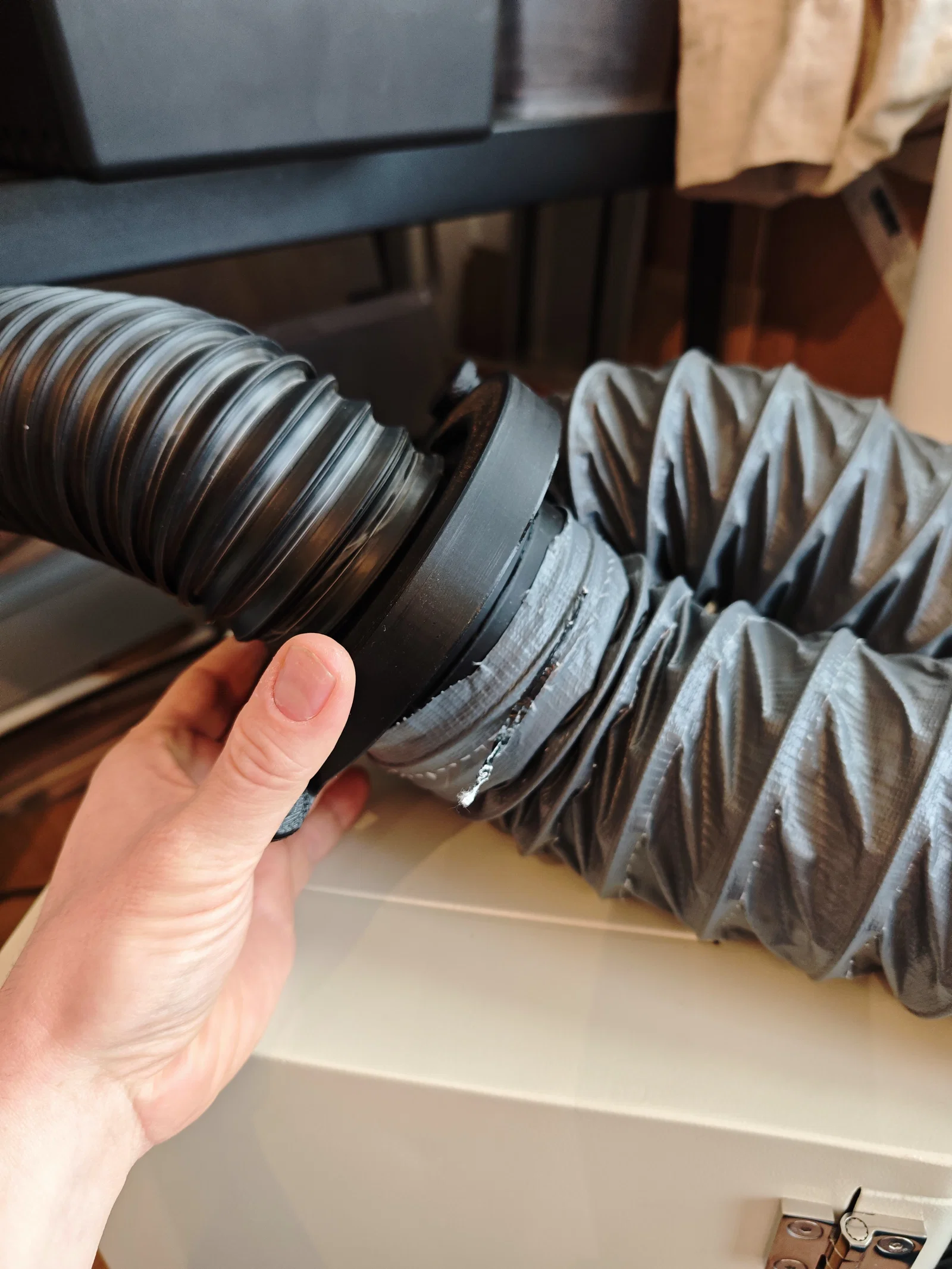

Mình mua cái máy hút khói của Vevor cho máy cắt laser xTool S1, nên mình cần một cái khớp nối nhanh để chuyển đổi qua lại giữa máy cắt laser và máy hút khói hàn điện tử. Trong trường hợp của mình thì ống của máy xTool là 75mm còn ống máy hút khói là 100mm. Bạn có thể in bằng PLA, PETG, ABS, ASA... đều được, mình thì dùng PETG. Thông số in 4 lớp tường với 20% infill là thấy ổn áp rồi. Về thiết kế, mình cố tình để độ hở giữa các chi tiết, nên bạn hãy tự làm thêm một cái ron (gasket) tầm 2mm đệm vào giữa hai khớp nối là đẹp. Các chi tiết cần cải tiến thêm: Gờ ron Ron Ốc chốt bản lề Ốc tháo nhanh. Hiện tại thì dùng vẫn rất ngon, mình không thấy bị xì hơi chỗ khớp nối hay ống dẫn gì cả. NẾU BẠN MUỐN ĐỔI KÍCH THƯỚC ỐNG, bạn có thể chỉnh dễ dàng trong Fusion360 tại: SKETCH 12 _ KÍCH THƯỚC ỐNG NHỎ SKETCH 14 _ KÍCH THƯỚC ỐNG LỚN. Mọi thứ sẽ tự cập nhật theo hai kích thước này, nhưng lưu ý: TỐI ĐA LÀ 100MM (vì phần khóa được thiết kế dựa trên kích thước tối đa này). Hy vọng nó hữu ích cho mọi người ;-) Sắp tới mình sẽ làm thêm một cái chân đế để giữ ống khi hàn điện tử, và gắn thêm bộ lọc than hoạt tính loại dùng cho hồ cá vào đầu ra của máy hút khói để khử sạch mùi hôi bằng chính hệ thống này luôn.
