Bộ chuyển đổi ống thông gió Oval 4 inch sang tròn 3 inch

Bộ chuyển đổi ống thông gió này được thiết kế dựa trên cổng xả hình oval có kích thước 135mm x 84mm với lỗ mở bên trong là 130mm x 79mm, giúp chuyển đổi sang ống thoát khí tròn chuẩn 3-inch.

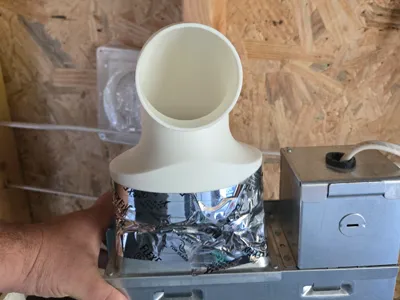

Sản phẩm được thiết kế và kiểm nghiệm đặc biệt cho dòng quạt hút Panasonic FV-0510V51, nhưng cũng có thể tương thích với các cổng xả hình oval khác có kích thước tương đương.

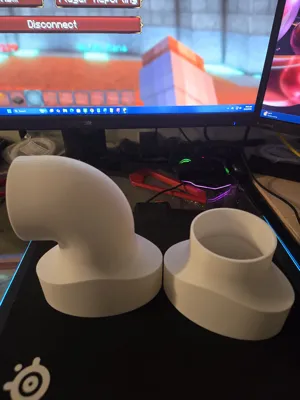

Bộ sản phẩm bao gồm:

• Bộ chuyển đổi oval sang tròn dạng thẳng
• Bộ chuyển đổi góc 90° thoát bên hông
• Bộ chuyển đổi góc 90° thoát phía sau

Các đầu chuyển đổi này được thiết kế linh hoạt tùy theo nhu cầu đi ống của bạn.

Các tệp đi kèm:

• Tệp STL
• Tệp STEP để chỉnh sửa/remix

Tệp nguồn OnShape: Nếu bạn cần kích thước khác, hãy thoải mái sao chép và chỉnh sửa thiết kế tại đây: https://cad.onshape.com/documents/6fbaa604eedfd666f039aa60/w/3ae478b15b68e8dd89e390ef/e/26c0be06f2b8fb5e1b27b14e

Lưu ý: Việc thay đổi đường kính của đầu ra tròn có thể làm hỏng cấu trúc uốn cong 90°, tùy thuộc vào việc bạn thay đổi kích thước nhiều hay ít. Vấn đề này thường dễ xử lý trong phần mềm CAD, nhưng bạn nên lưu ý để điều chỉnh.

Thiết lập in khuyến nghị

• 4 vách (walls)
• 20% infill kiểu cubic
• Bật hỗ trợ (supports)

Chất liệu khuyến nghị

• PLA phù hợp với môi trường khí hậu ôn hòa, nơi thiết bị không tiếp xúc với nhiệt độ cao trên gác mái.
• PETG hoặc ABS được khuyến khích sử dụng cho các môi trường có nhiệt độ cao như khu vực gác mái hoặc các không gian kín bị tích nhiệt.
