Đế phay cắt hình tròn và dẫn hướng cạnh cho máy DeWalt DCW600

Mình cần cắt các hình tròn với kích thước khác nhau bằng máy phay DeWalt 20V DCW600 và thấy mô hình của bạn bobmakes rất tuyệt. Cảm ơn bạn ấy nhiều vì đã đính kèm các tệp CAD, giúp cho việc chỉnh sửa của mình dễ dàng hơn hẳn!

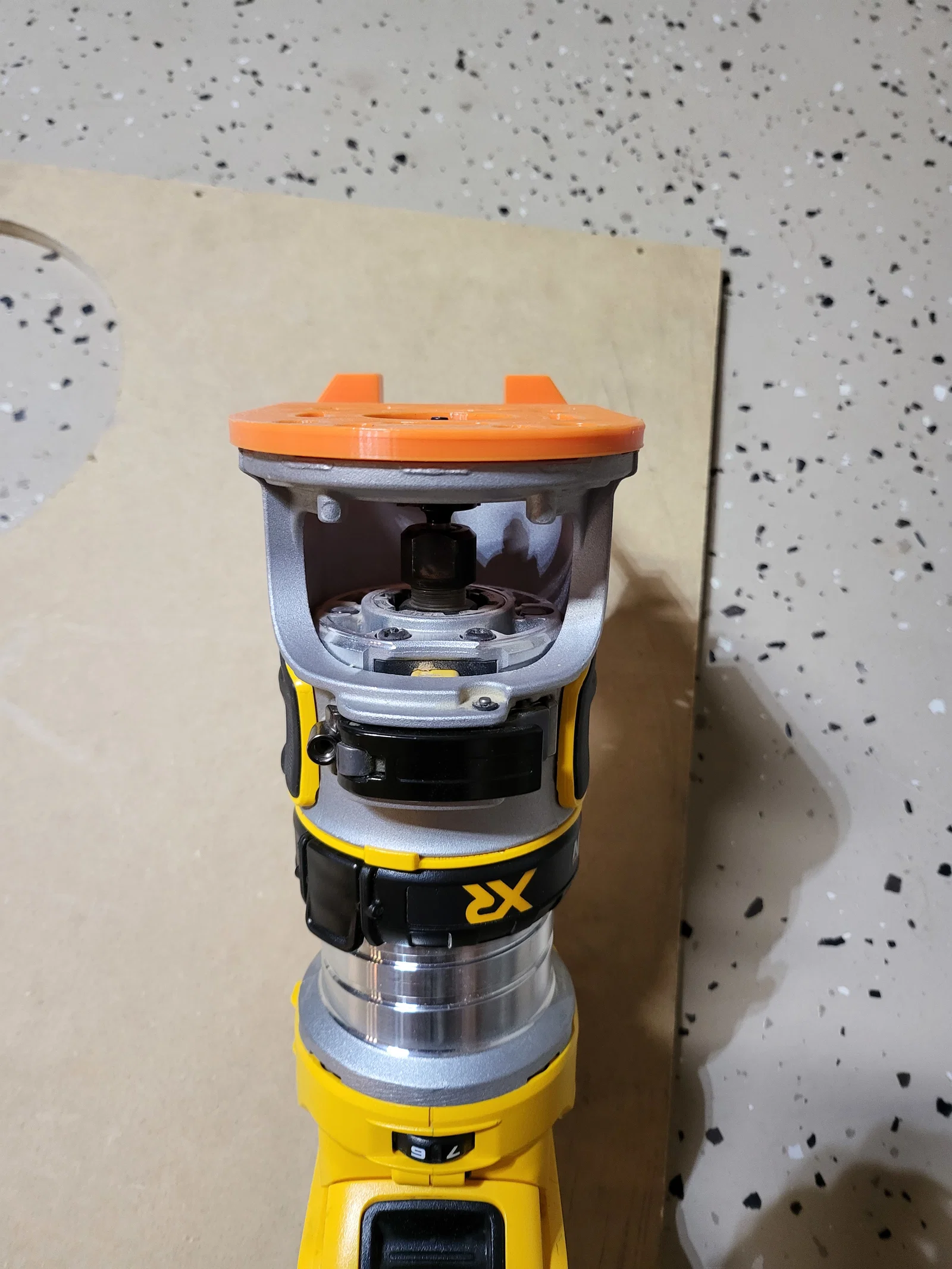

Ban đầu, mình định kéo dài tấm đế và thêm một loạt lỗ ở các vị trí cố định, nhưng cách đó làm mình đau đầu quá. Thay vào đó, mình lấy cảm hứng từ các loại đế thương mại dùng ray/thanh trượt. Nghĩ lại thì mình có đủ loại ray từ 6mm đến 12mm dư ra từ mấy cái máy in cũ. Mình chọn đại loại 8mm (vì đây là kích thước khá phổ biến) rồi bắt đầu thiết kế các khối để gắn chúng lên tấm đế. Các khối trên tấm đế được thiết kế kín mặt sau, sâu 15mm và dùng ốc vít 4mm để cố định.

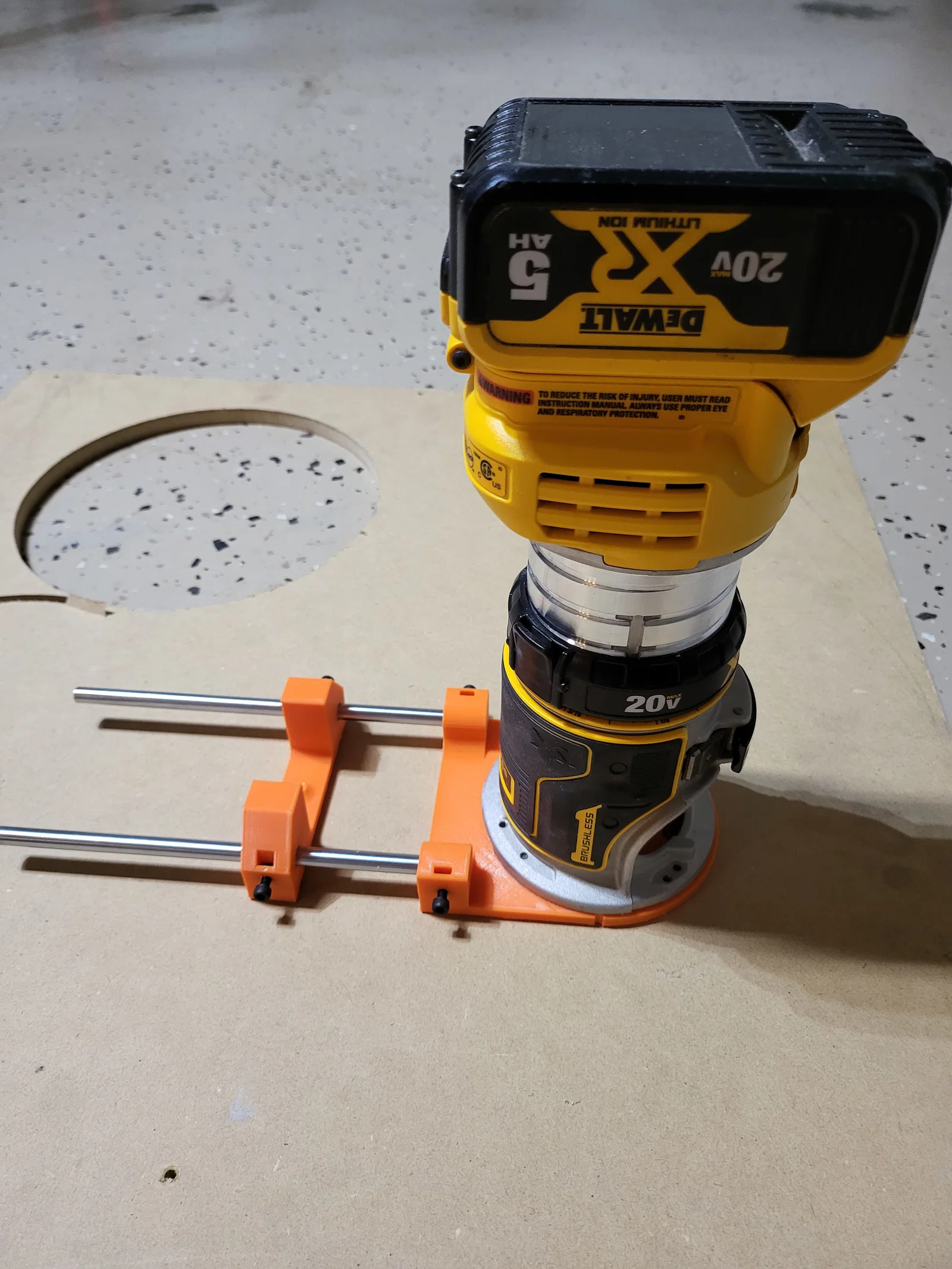

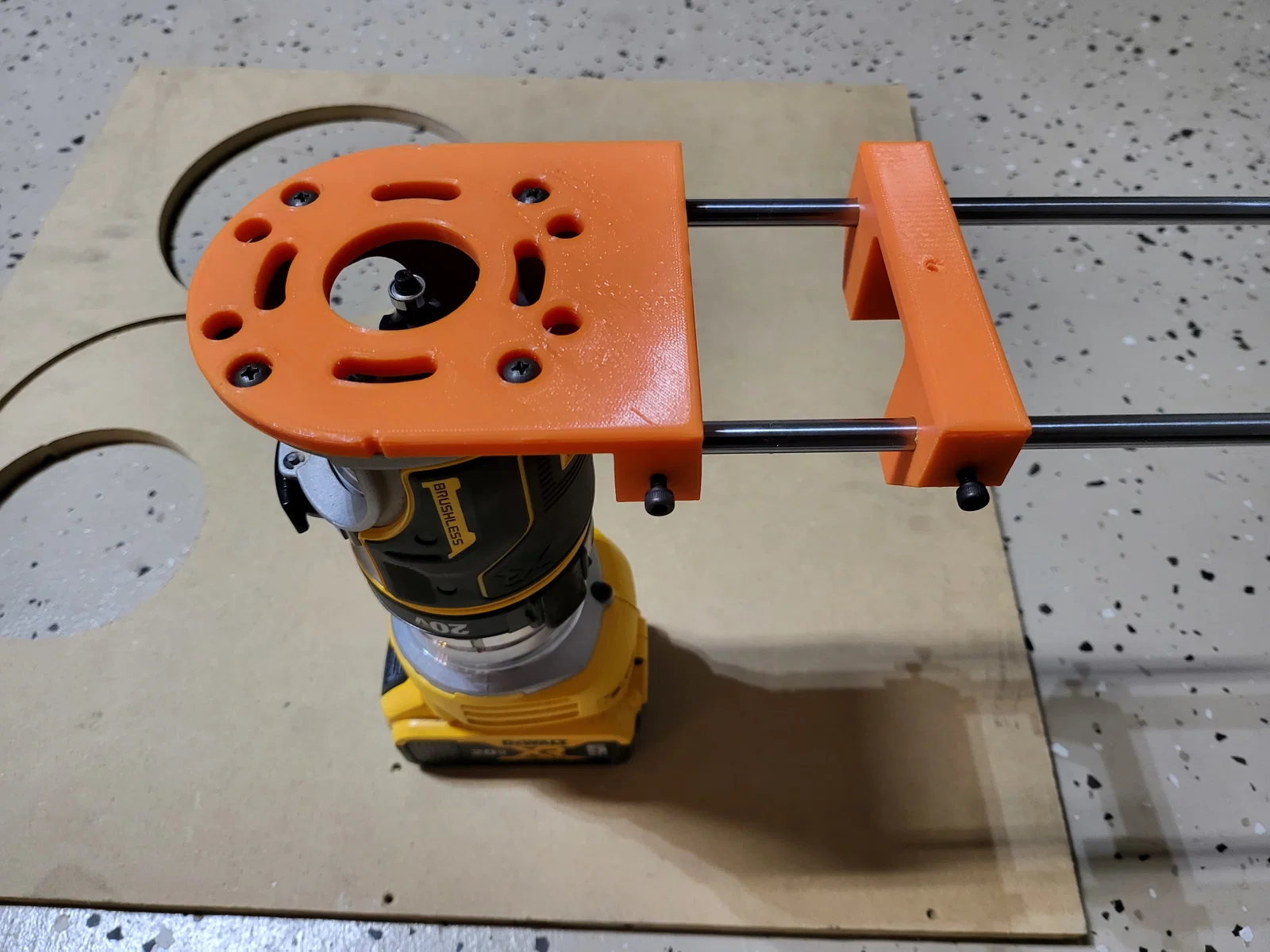

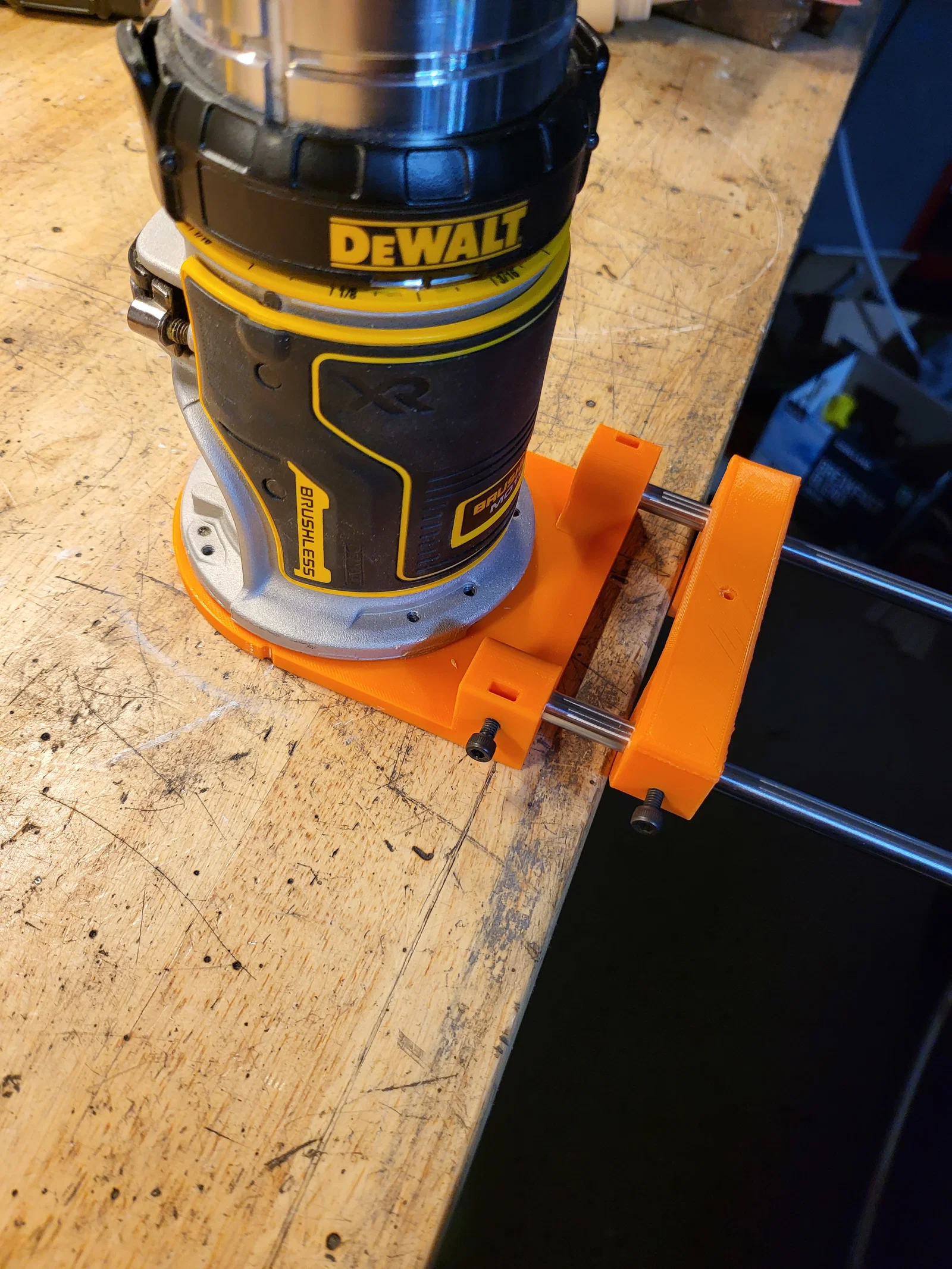

Đối với đầu còn lại của bộ chuyển đổi, mình sử dụng chính các bản vẽ từ Fusion nên lỗ bắt rất khớp. Ở phía này, các lỗ 8mm xuyên suốt và cũng dùng ốc 4mm để giữ thanh ray. Ở giữa khuôn jig có một lỗ 2mm để bạn đặt đinh hoặc vít định tâm. Tùy vào độ dài thanh ray và mũi phay, đường kính hình tròn nhỏ nhất đạt khoảng 75mm (~3 inch). Mũi phay càng lớn thì khoảng cách này càng giảm. Mình còn thiết kế bộ định tâm này để có thể dùng làm thanh dẫn hướng (edge guide) cho các đường cắt thẳng khi lật ngược lại.

Hy vọng chia sẻ này hữu ích với mọi người. Một lần nữa cảm ơn bobmakes đã bỏ thời gian chia sẻ tệp CAD.

Một vài lưu ý sau khi lắp ráp và sử dụng:

• Các lỗ thanh 8mm được thiết kế đúng chuẩn 8mm nên khi in ra sẽ rất khít. Nếu thanh ray của bạn đã cũ hoặc hơi mòn, nó sẽ vừa vặn ngay. Nếu muốn điều chỉnh độ trơn, bạn có thể dùng mũi khoan nong nhẹ bên trong cho đến khi đạt độ rít như ý.
• Mình không chỉnh sửa các lỗ 8mm ở phía tấm đế mà dùng búa nhỏ gõ nhẹ để lắp vào.
• Dù jig đang được lắp chặt hay lỏng, khi dùng làm thanh dẫn hướng, hãy đảm bảo cả hai đầu cách đều tấm đế, tránh bị lệch.
• Nếu bạn thường xuyên tháo lắp thanh ray, mình khuyên nên mài một mặt phẳng nhỏ trên thân thanh ray tại vị trí bắt ốc để cố định chắc chắn hơn.
• Trong hình, mình dùng một thanh 380mm cắt đôi. Lưu ý là loại thanh này làm bằng thép cứng, nên dùng máy cắt cầm tay hoặc máy cưa vòng kim loại sẽ dễ hơn, nhớ mài ba-dớ cạnh cắt nhé.
