Giá treo tường nghiêng 45 độ cho camera Ring Spotlight

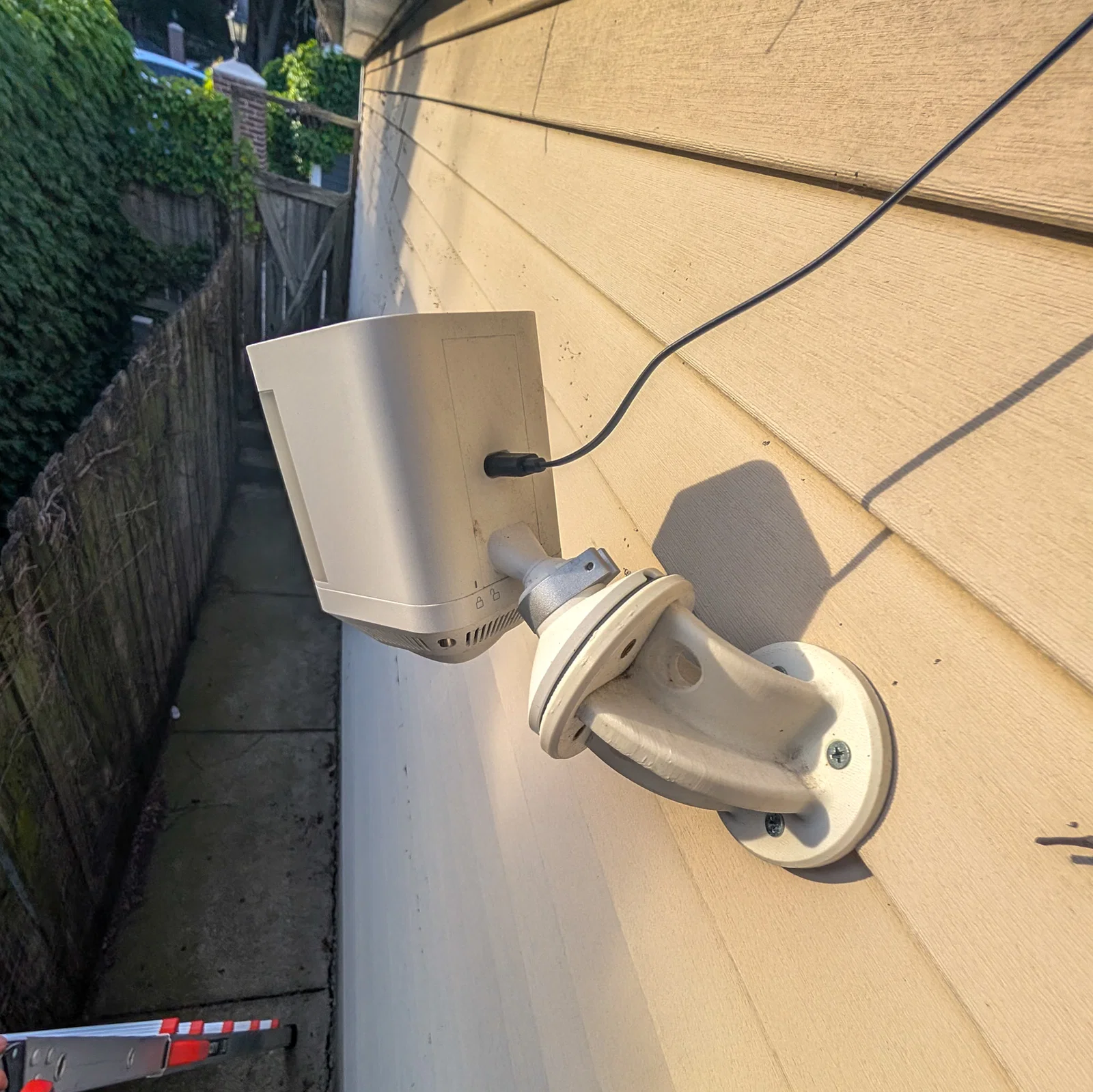

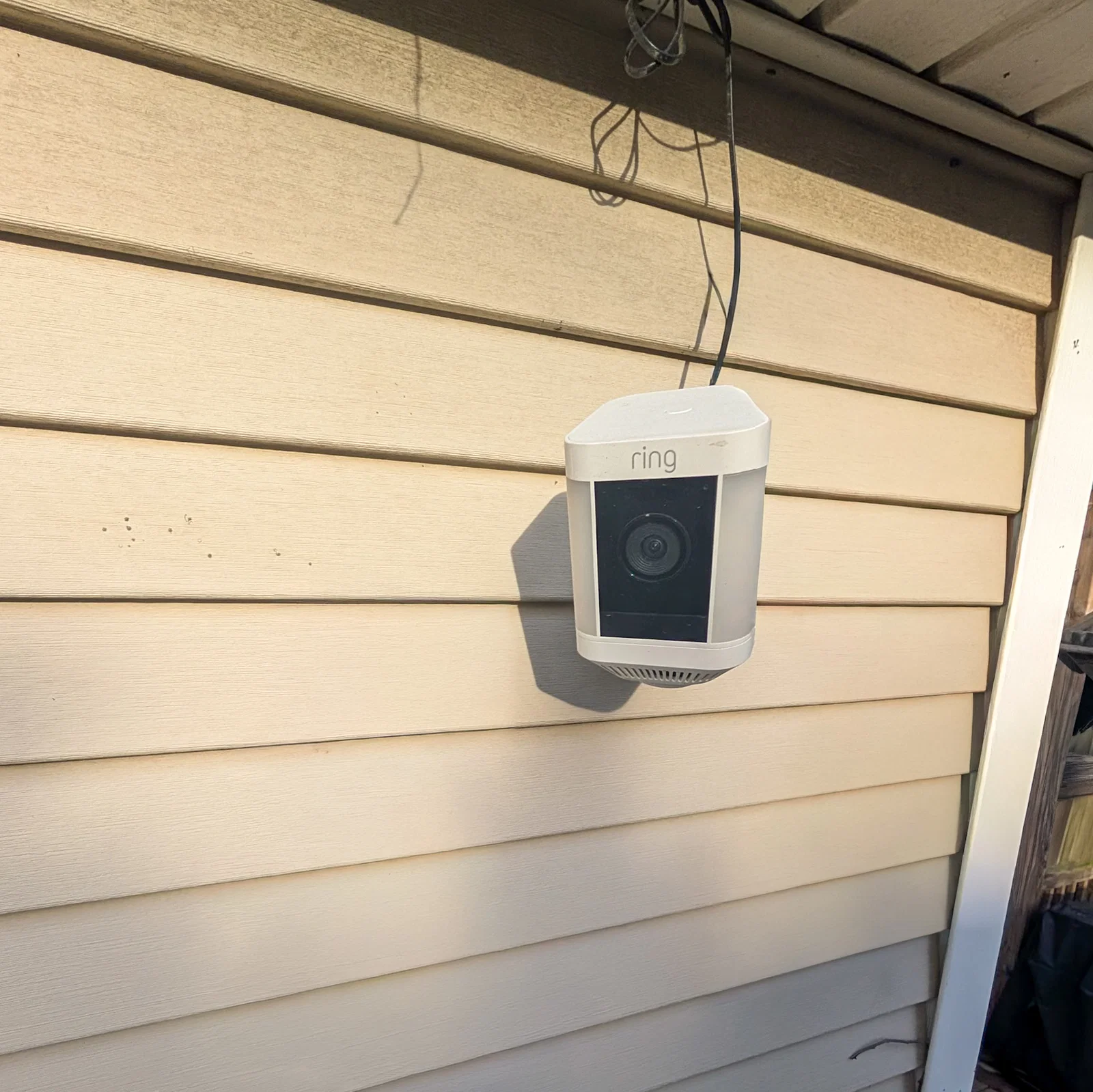

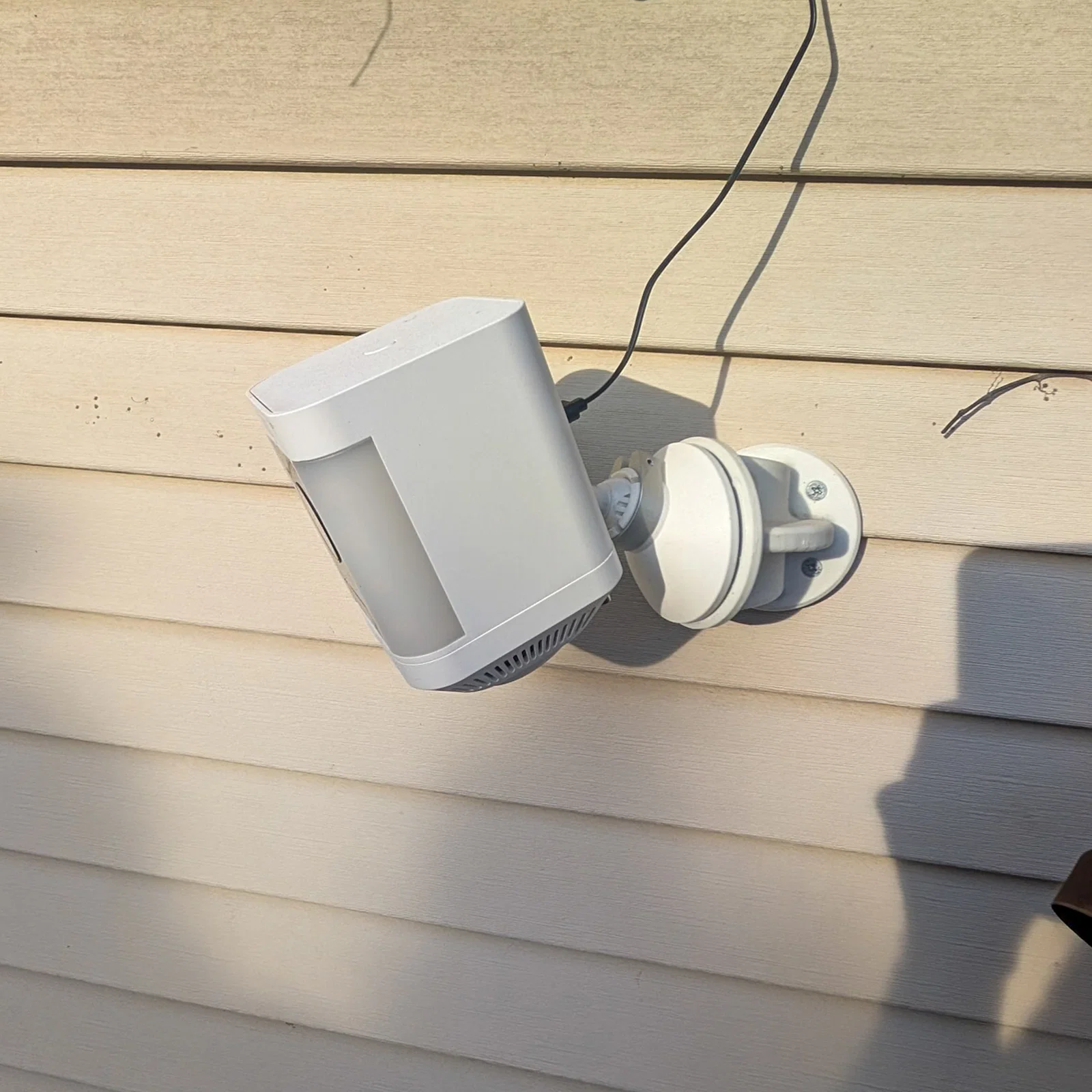

Đây là giá treo tường nghiêng 45 độ dành cho camera Ring Spotlight. Mình cần lắp camera lên bức tường song song với hẻm — nếu không có độ nghiêng này thì camera chỉ nhìn chằm chằm vào hàng rào nhà hàng xóm thôi. Góc nghiêng 45° này giúp bạn quan sát đúng khu vực mình cần.

Lắp đặt

Sử dụng các lỗ bắt vít giống như giá treo gốc của Ring. Để ghép 2 mảnh giá đỡ lại với nhau, bạn dùng 4 heat-set insert M4 và 4 ốc M4. Sau đó, gắn phần in 3D vào giá đỡ của Ring bằng ốc M5.

Camera vẫn trượt và khớp vào tấm đế như cách lắp đặt thông thường.

Nếu bạn cần góc độ khác, ví dụ như 30° thay vì 45°, hãy cho mình biết dưới phần bình luận, mình sẽ thiết kế thêm bản biến thể cho bạn.

Linh kiện cần thiết

• 4 vít gỗ/vít thạch cao
• 4 heat-set insert M4 (gắn vào cánh tay giá đỡ 45 độ)
• 4 ốc M4 (nối tấm in 3D vào cánh tay giá đỡ 45 độ)
• 4 ốc M5 (cố định giá đỡ Ring Spotlight vào tấm in 3D)

In ấn

Nên in bằng nhựa ABS hoặc ASA. Vì thiết bị này đặt ngoài trời quanh năm nên cần chịu được tia UV, mưa và thay đổi nhiệt độ. Nhựa PLA sẽ bị biến dạng chỉ sau vài tuần tiếp xúc trực tiếp với ánh nắng. Nhựa PETG có thể dùng được nếu vị trí lắp đặt có mái che, nhưng mình chưa thử nghiệm.

Không cần support, đặt nằm phẳng trên bàn in là được.

Cài đặt in

Chiều cao lớp in: 0.2mm
Số tường (Walls): 3
Infill: 30%
Support: Không
Chất liệu: ABS hoặc ASA

Góp ý

Bạn có ý tưởng cải tiến mẫu này không? Hãy để lại bình luận nhé! Mình luôn sẵn sàng lắng nghe phản hồi từ mọi người.

Chúc các bạn in vui vẻ!
