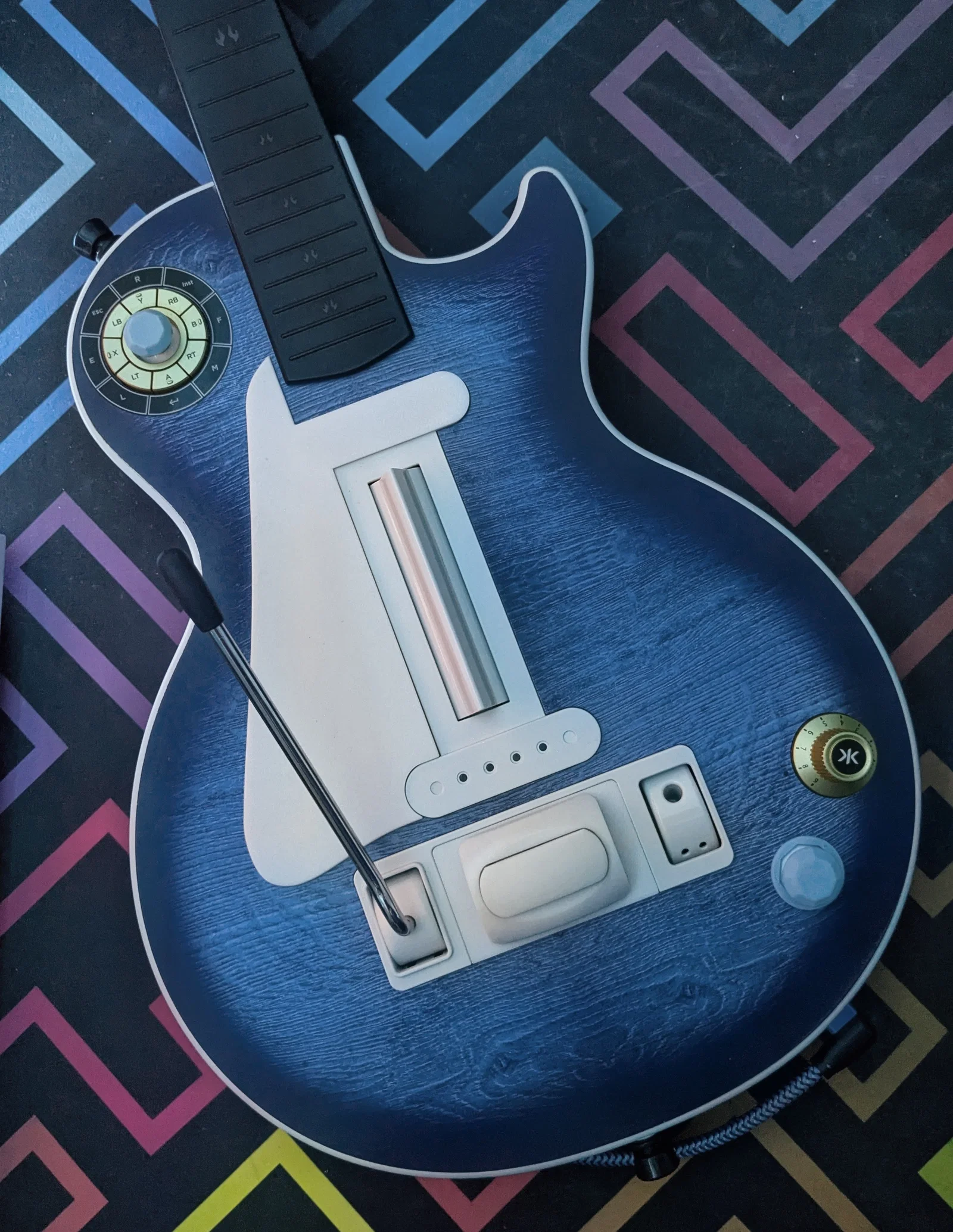

Bản Mod chuyển Whammy Bar sang trái cho đàn guitar CRKD

Mình đã cố gắng thiết kế bản mod này sao cho đơn giản và chắc chắn nhất có thể. Việc lắp đặt khá dễ dàng, các bạn chỉ cần nhìn vào ảnh là sẽ hiểu ngay cách lắp thôi.

Nếu trong quá trình làm có vấn đề gì, cứ thoải mái nhắn tin cho mình nhé.

Rất tiếc là hiện tại mình chưa có giải pháp để di chuyển nút CTRL vào hốc whammy cũ, nên bạn sẽ cần dùng bản của mình hoặc tự tìm cách xử lý khác.

Bạn sẽ cần mài bớt khoảng nửa milimet phần ốc không đầu (headless screws). Bạn có thể thử dùng loại 5mm nhưng chúng hơi chật.

Lắp vòng bi vào các lỗ.

Dùng hai con ốc 20mm ở đây.

Dùng ốc 5mm để cố định lò xo vào phần trên.

Dùng ốc 10mm để đóng lại.

Đây là kích thước bạn cần để cắt dây rút (zip ties).

Dùng ốc 5mm để cố định vỏ cảm biến.

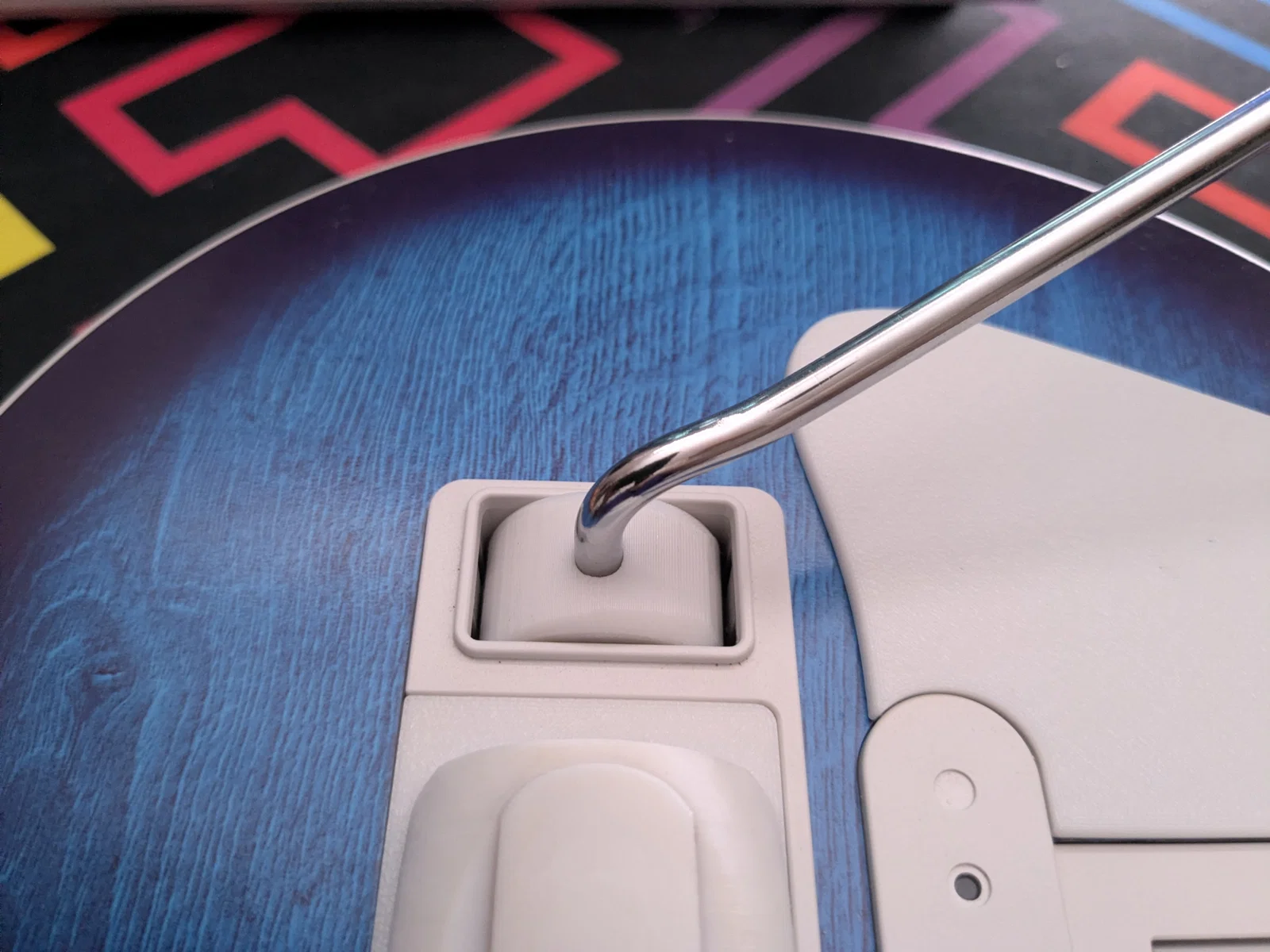

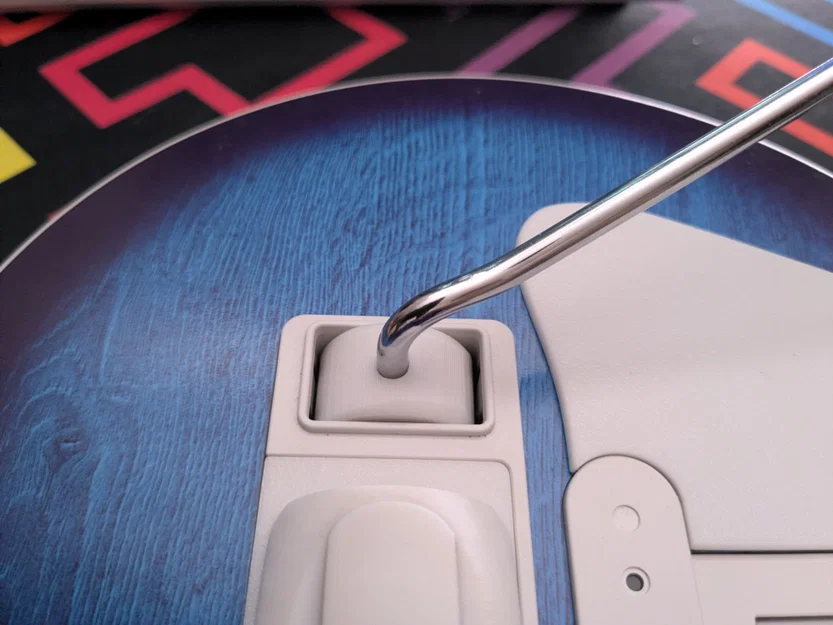

Luồn dây rút vào lỗ đế whammy. Bạn sẽ cần hiệu chỉnh lại guitar sau bước này.

Yêu cầu linh kiện

• 4x ốc M3 20mm
• 3x ốc M3 10mm
• 3x ốc M3 5mm
• 2x ốc M3 6mm KHÔNG ĐẦU
• 2x vòng bi mini 3x6x2.5mm
• 20cm cáp JST PH đực sang cái
• Dây rút (zip ties) bản rộng 2.5mm

Lưu ý

• Bảo hành: Việc mở guitar có thể sẽ làm mất bảo hành của bạn.
• Trách nhiệm: Bạn tự chịu rủi ro khi thực hiện. Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào đối với thiết bị của bạn.
