Bộ chuyển đổi nắp AMS sang AMS 2 Pro (Cho Eibos Tetras / Dyas)

Giới thiệu

Đây là bộ chuyển đổi nắp từ AMS sang AMS 2 Pro, cần thiết để sử dụng nắp Eibos Tetras hoặc Dyas trên AMS 2 Pro.

Bộ chuyển đổi này cũng là yêu cầu bắt buộc cho các bản mod Hydra x Tetras và Kraken x Tetras sắp ra mắt cho AMS 2 Pro, đây chính là lý do chính cho bản phát hành này.

Một ưu điểm khác là nó hoạt động như một bộ nâng nắp (lid riser), cho phép bạn sử dụng các cuộn nhựa lớn hơn.

Hỗ trợ

Tất cả các thiết kế và bản mod của tôi trên Printables đều miễn phí để sử dụng và phối lại. Chúng có giấy phép phi thương mại. Nếu bạn thích bản thiết kế này hoặc bất kỳ thiết kế nào khác của tôi, bạn có thể gửi một khoản quyên góp nhỏ qua liên kết bên dưới. Cảm ơn bạn :)

https://www.paypal.me/humebeamengineering

Danh sách vật liệu (BOM)

Bạn sẽ cần một số ốc lục giác M3. Nếu bạn đã từng sử dụng bất kỳ bản mod nào trước đây của tôi, có lẽ bạn đã có sẵn những thứ cần thiết.

Cần các loại ốc lục giác M3 sau:

• 18 x M3-12 mm

Nghĩa là ốc dài 12 mm (phần ren). Độ dài không quá quan trọng, bạn có thể dùng loại ngắn hơn một chút nếu cần nhưng đừng quá dài (chiều dài tối đa là 14 mm).

Nếu bạn không có sẵn ở nhà, tốt nhất nên mua bộ này, nó sẽ có mọi thứ bạn cần cho bản dựng này và hơn thế nữa:

• Bộ 150 chiếc ốc lục giác M3

Cài đặt in

Tất cả các bộ phận đều in không cần hỗ trợ (supports). Các bộ phận chính được in lộn ngược trong khi bản lề và phần giữa phía sau in bình thường. Nếu không chắc chắn, vui lòng sử dụng tệp 3MF đi kèm vì mọi thứ đã được xoay đúng cách.

Tôi khuyên bạn nên sử dụng 3 tường (walls) và 15% infill dạng gyroid trở lên.

Nếu bạn định sử dụng máy sưởi, dù là loại AMS 2 Pro gốc hay Tetras, tôi khuyên bạn nên in bằng ABS, ASA hoặc vật liệu có nhiệt độ biến dạng nhiệt cao hơn.

Hướng dẫn lắp ráp

Tháo nắp AMS 2 Pro ra khỏi hộp, nó được cố định bằng bốn ốc lục giác từ bên dưới, hai ốc mỗi bên dưới bản lề. Sử dụng chìa lục giác 2.0 mm để tháo chúng ra. Giữ lại những ốc này vì bạn sẽ cần dùng lại để lắp bản mod này.

Trong ví dụ này, tôi sử dụng hộp AMS 2 Pro trống và nắp AMS gốc thay vì nắp Tetras, nhưng cách lắp ráp thì giống hệt.

Để có vẻ ngoài đẹp mắt, bạn có thể in các bộ phận chính bằng một màu và các chi tiết điểm nhấn bằng một màu khác. Trong trường hợp của tôi, tôi đã chọn Prusament ASA Galaxy Black cho các bộ phận chính và Prusament ASA Pro Green cho các chi tiết điểm nhấn (bản lề, thanh khóa nắp, v.v.).

Tháo gioăng (gasket) nắp ra khỏi AMS 2 Pro. Nó được dán bằng băng dính hai mặt từ bên dưới, bạn không cần phải giữ độ dính hay thậm chí là băng dính đó vì khi hoàn thành bản mod, nó sẽ được cố định bằng khớp nhấn (khe hình chữ U với mép trên).

Để tháo gioăng, bạn chỉ cần kéo và nghiêng nhẹ bằng chìa lục giác, sau đó kéo thẳng lên và lấy ra.

Trước khi tiếp tục, hãy thử lắp tất cả ốc vào các bộ phận đã in để đảm bảo chúng khớp đúng vì ốc sẽ tự tạo ren vào nhựa in.

Hãy thực hiện cho tất cả 20 lỗ ốc bao gồm cả bản lề, ví dụ bên dưới chỉ hiển thị trên khối nối phía trước.

Lắp ráp phần phía trước

Lắp ráp ba phần phía trước bằng cách sử dụng hai khớp nối trước.

Tại đây bạn có thể dùng hai ốc gốc đã tháo ra lúc trước. Chúng được vặn vào các lỗ âm (countersunk) ở phần phía trước bên trái và bên phải, đi vào các khớp nối phía trước (miếng hình chữ nhật cắt góc màu xanh trong ảnh bên dưới).

Đồng thời, vặn chặt các thanh khóa bằng 2 ốc M3-12 mm.

Đảm bảo bạn xoay các thanh khóa gốc của nắp sang hai bên hoàn toàn vì bộ chuyển đổi nắp sẽ lắp đè lên trên, hãy nhìn vào các phần cắt trong hai ảnh trên.

Nhấn mảnh "phía trước" đã lắp vào khe.

Lắp ráp phần phía sau

Tiếp tục với các mảnh giữa phía sau, phía sau bên trái và phía sau bên phải.

Bây giờ trông nó sẽ như thế này. Nếu dường như có những khe hở nhỏ, đừng lo lắng, các bộ phận chồng lên nhau nên chúng sẽ khớp hoàn toàn và thực tế là đóng kín với gioăng.

Lắp ốc cố định

Bây giờ là lúc vặn ốc để cố định bộ phận vào hộp AMS.

Sử dụng 16 ốc M3-12 mm và vòng đệm, vặn từ bên dưới. Bạn nên lật ngược hộp hoặc đặt nằm nghiêng để dễ thao tác hơn.

Vặn chặt để các bộ phận khít hoàn toàn, nhưng đừng vặn quá tay vì ốc chỉ vặn vào nhựa. Hãy cẩn thận và mọi thứ sẽ ổn.

Thực hiện tương tự cho cả hai bên.

Và cả hai vị trí ốc phía sau (vặn vào mảnh giữa phía sau):

Lắp gioăng AMS 2 Pro

Bạn có thể sử dụng gioăng AMS gốc hoặc gioăng AMS 2 Pro, nhưng vì có thể bạn đang lắp Tetras (hoặc một trong các bản mod Tetras của tôi), bạn nên sử dụng gioăng AMS 2 Pro ở đây.

Như mọi khi, hãy bắt đầu từ các góc, ấn gioăng xuống và căn chỉnh bằng chìa lục giác 2.5 mm.

Làm cả bốn góc trước, lúc đầu nhìn sẽ chưa hoàn hảo nhưng khi xong nó sẽ khít.

Tiếp tục làm tương tự ở các vị trí giữa và một phần tư.

Khi đã xong, bạn chỉ cần nghiêng và trượt chìa lục giác dọc theo gioăng để trải đều nó, đảm bảo rãnh gioăng nằm chính giữa.

Gioăng giờ đây sẽ nằm ngay ngắn chính giữa rãnh in.

Lắp nắp AMS gốc (hoặc nắp Eibos Tetras/Dyas)

Rất có thể bạn đang lắp nắp Eibos Tetras/Dyas, nhưng trong ví dụ này tôi lắp nắp AMS gốc để minh họa (vì chiếc Tetras của tôi đang bận thử nghiệm bản mod sắp ra mắt).

Để lắp nắp, chỉ cần đặt bản lề in bên trái và bên phải vào nắp, chúng đã được đánh dấu L (trái) và R (phải).

Sau đó nhấn nó vào khe ở phía sau và siết chặt bằng 6 ốc M3-12 mm và vòng đệm như các bộ phận in khác.

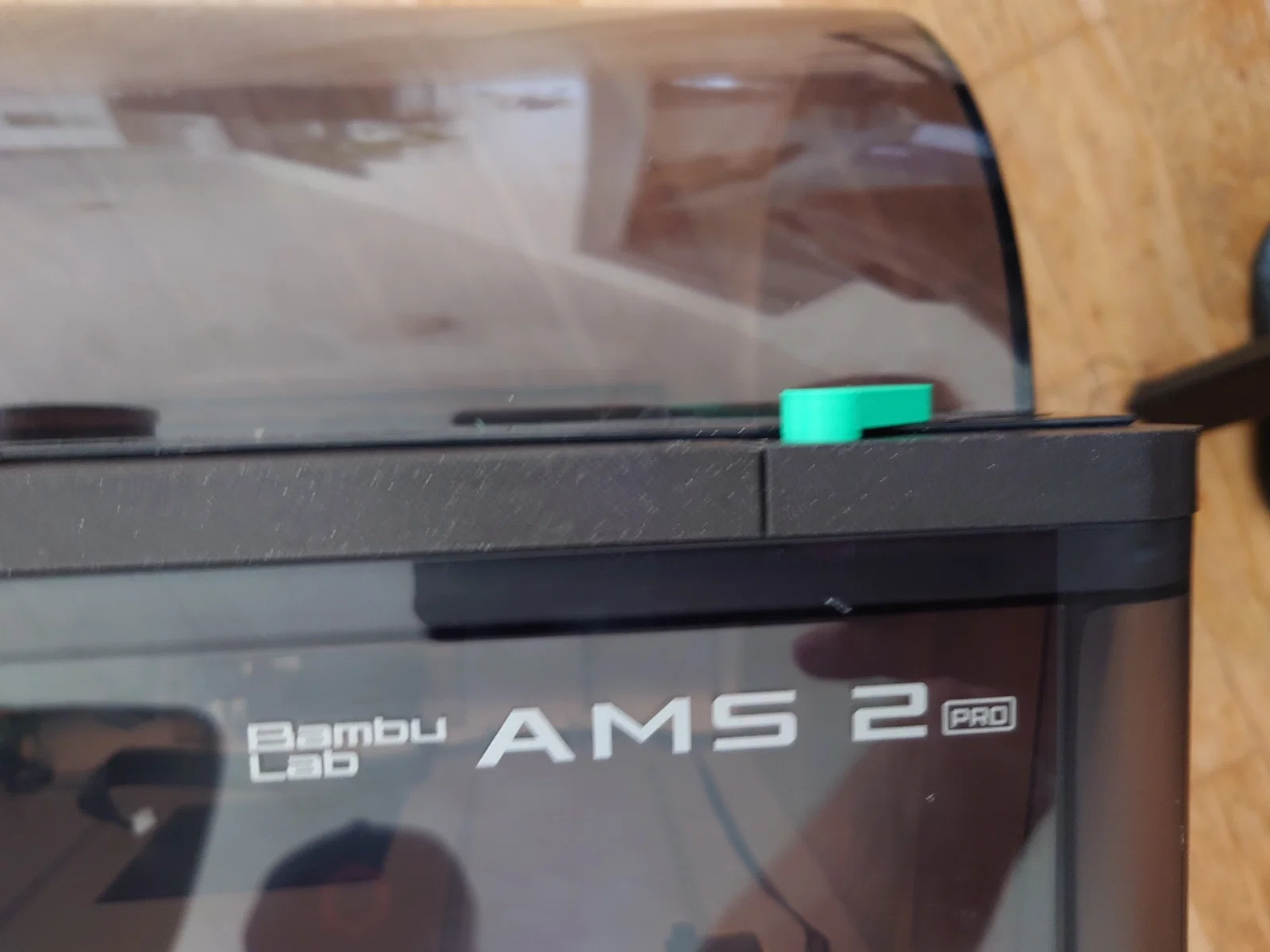

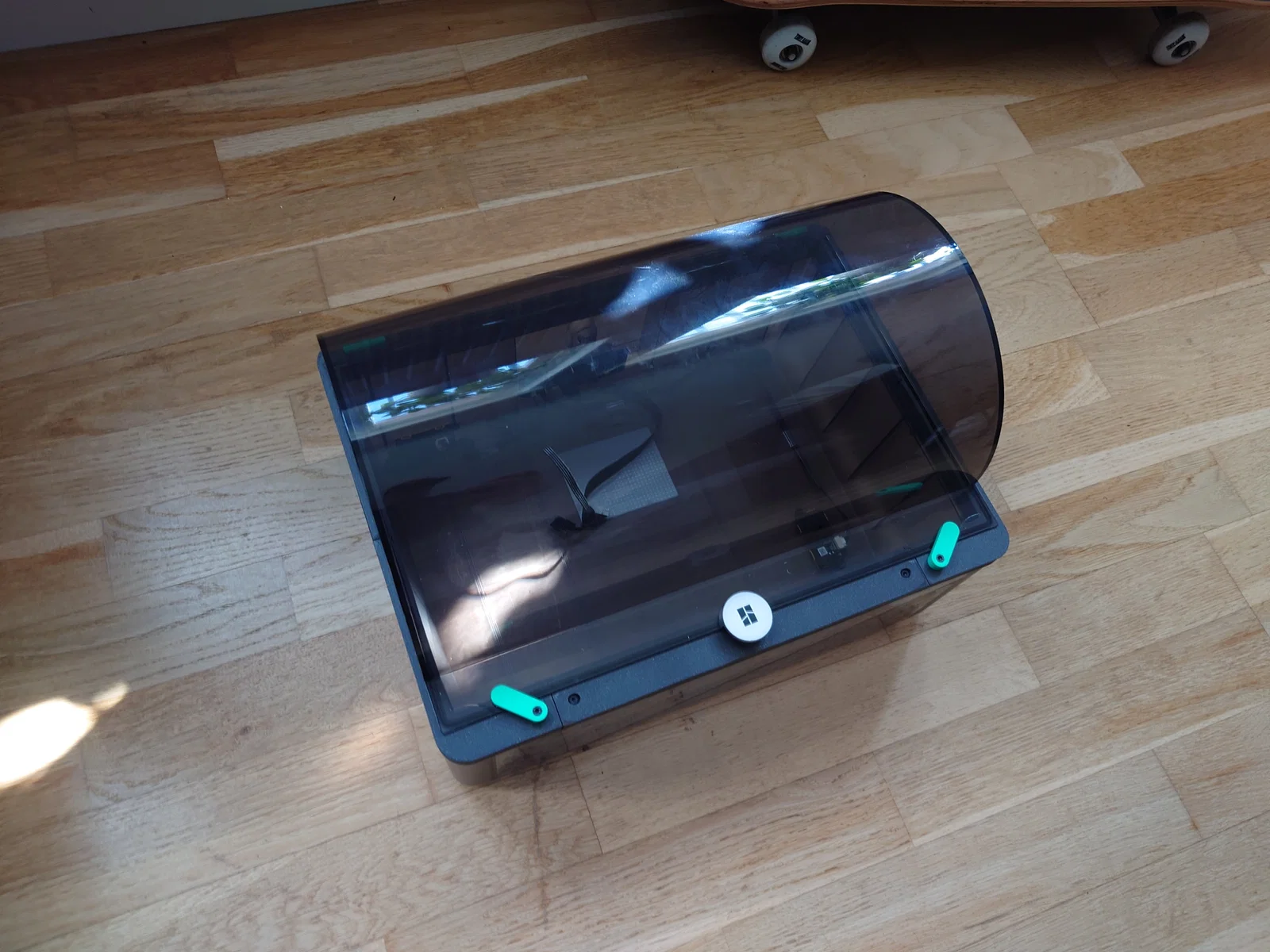

Hoàn tất!

Thử đóng nắp xem các chốt khóa có giữ chặt không. Nắp phải đóng kín hoàn toàn vào gioăng.
