Hệ thống hút bụi cho Vacmaster VWM510, Sweepy 2.0 và Dust Deputy Low-Pro Plus

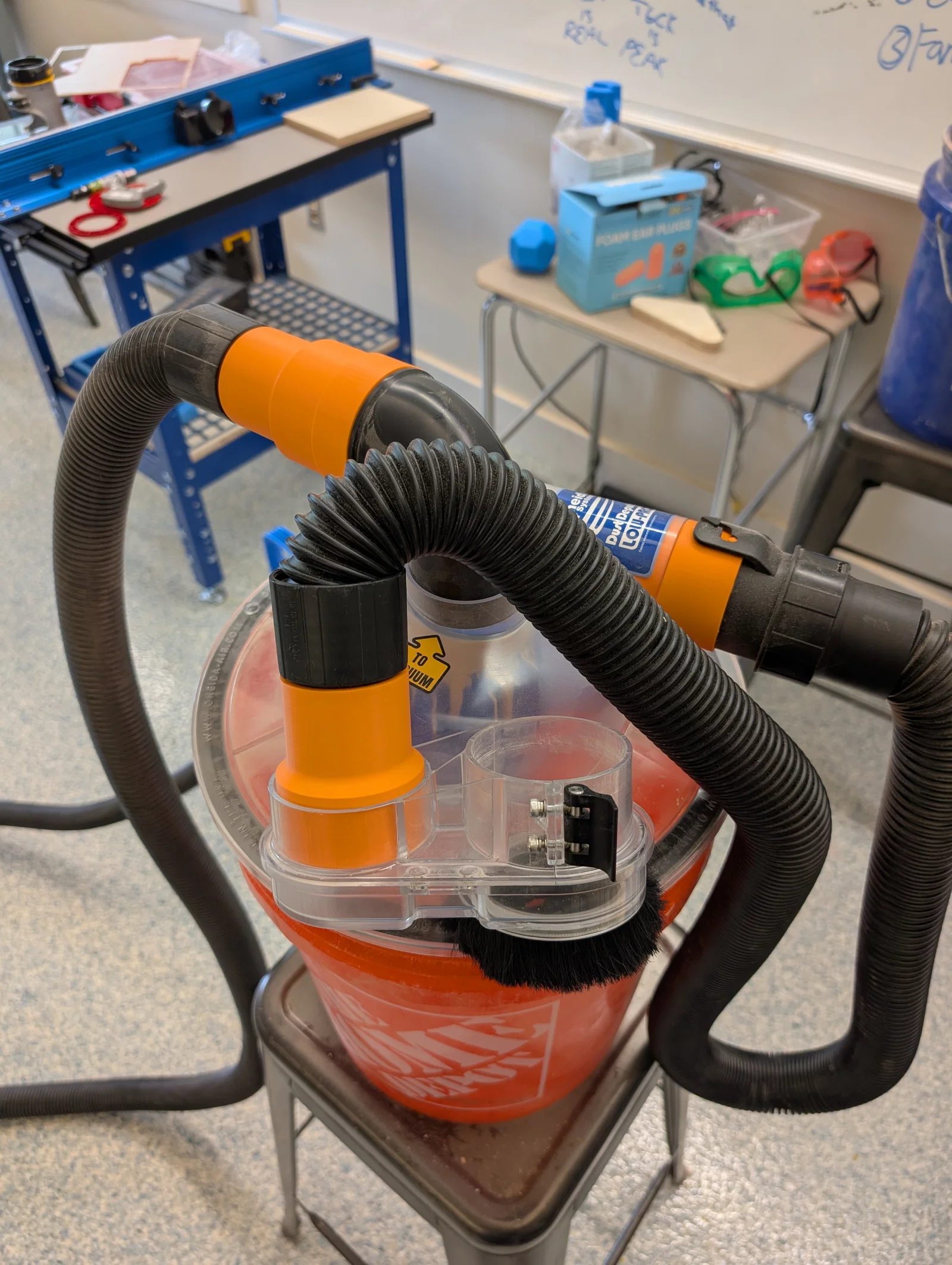

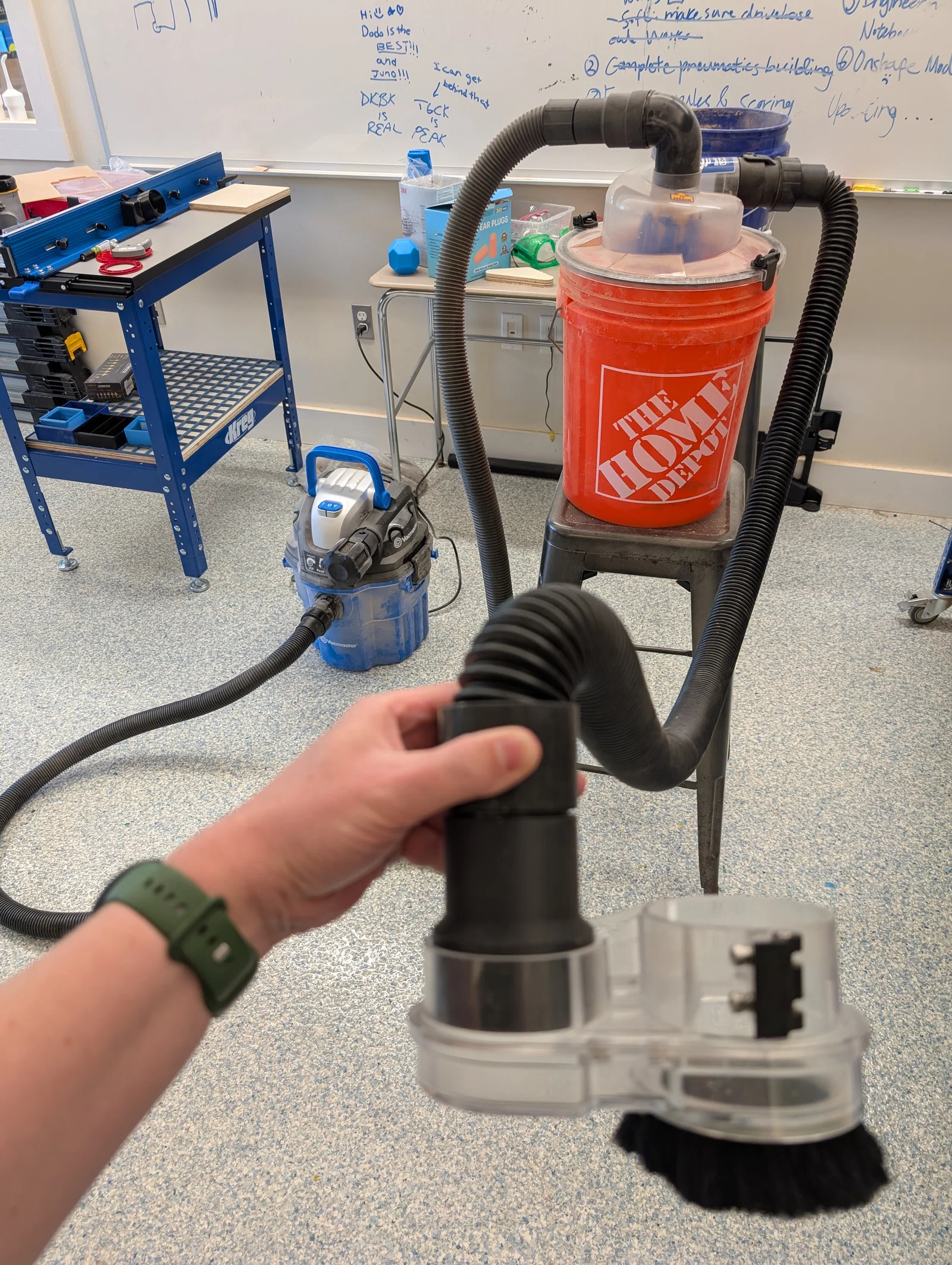

3 chi tiết này sẽ giúp mọi người tự làm một hệ thống hút bụi cho máy CNC Shapeoko, kết hợp các thiết bị sau:

• Dust Deputy Low Profile Dust Separator

• Máy hút bụi Vacmaster VWM510 5-Gallon

• Chụp hút bụi Sweepy 2.0

• Xô 5 gallon thông dụng

• Ghế đẩu (dùng để đặt xô lên cho đúng chiều cao)

Ba chi tiết in 3D này giúp mình kết nối các linh kiện thành một hệ thống hoàn chỉnh:

• Gắn ống dẫn tiêu chuẩn vào máy hút bụi.

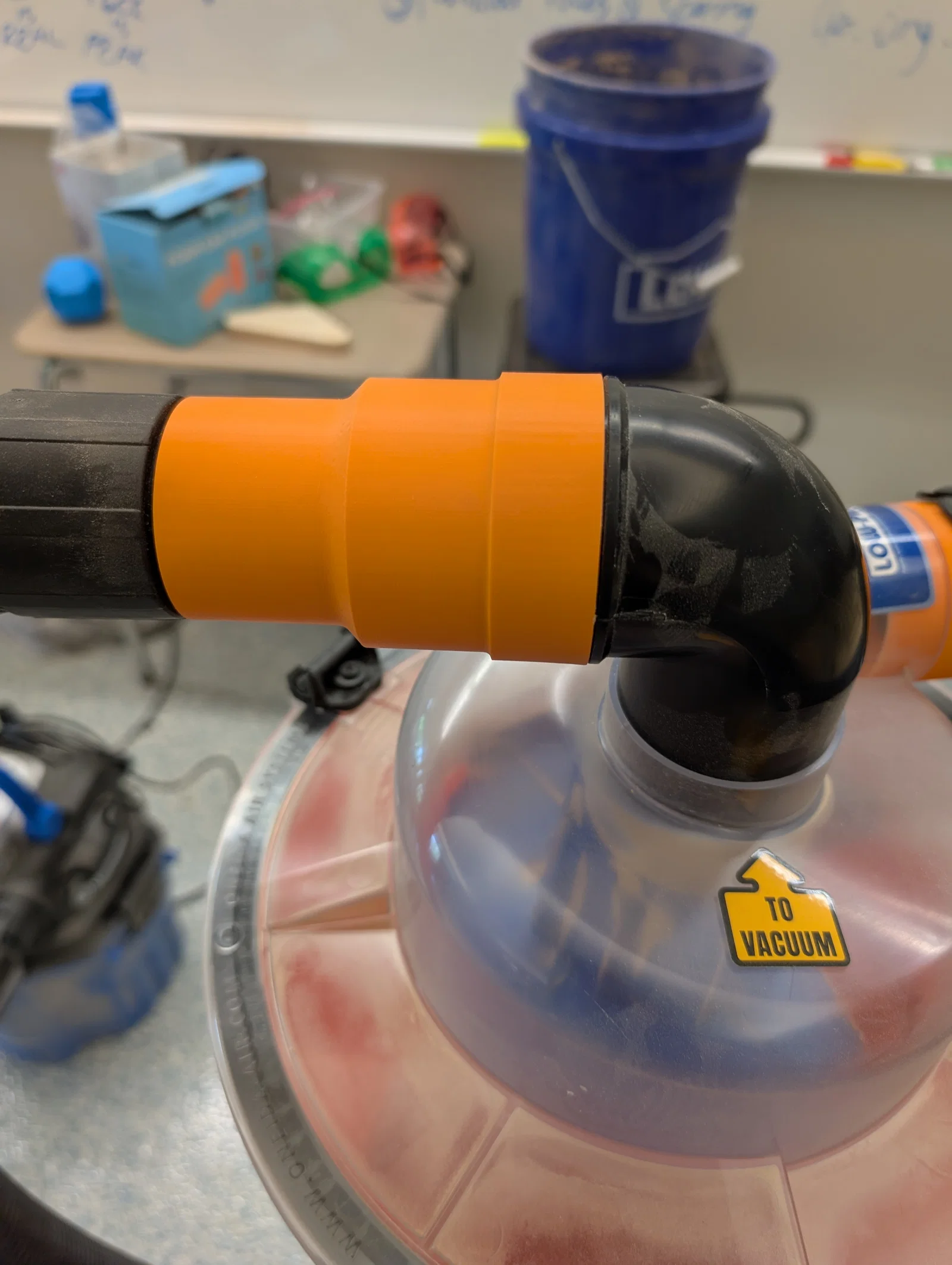

• Nối ống dẫn vào Dust Deputy bằng đầu chuyển đổi 2.5" và chi tiết _Vac_to_Dust_Deputyadapter.

  • Hãy nhớ gắn vào cổng "To Vacuum" nhé.

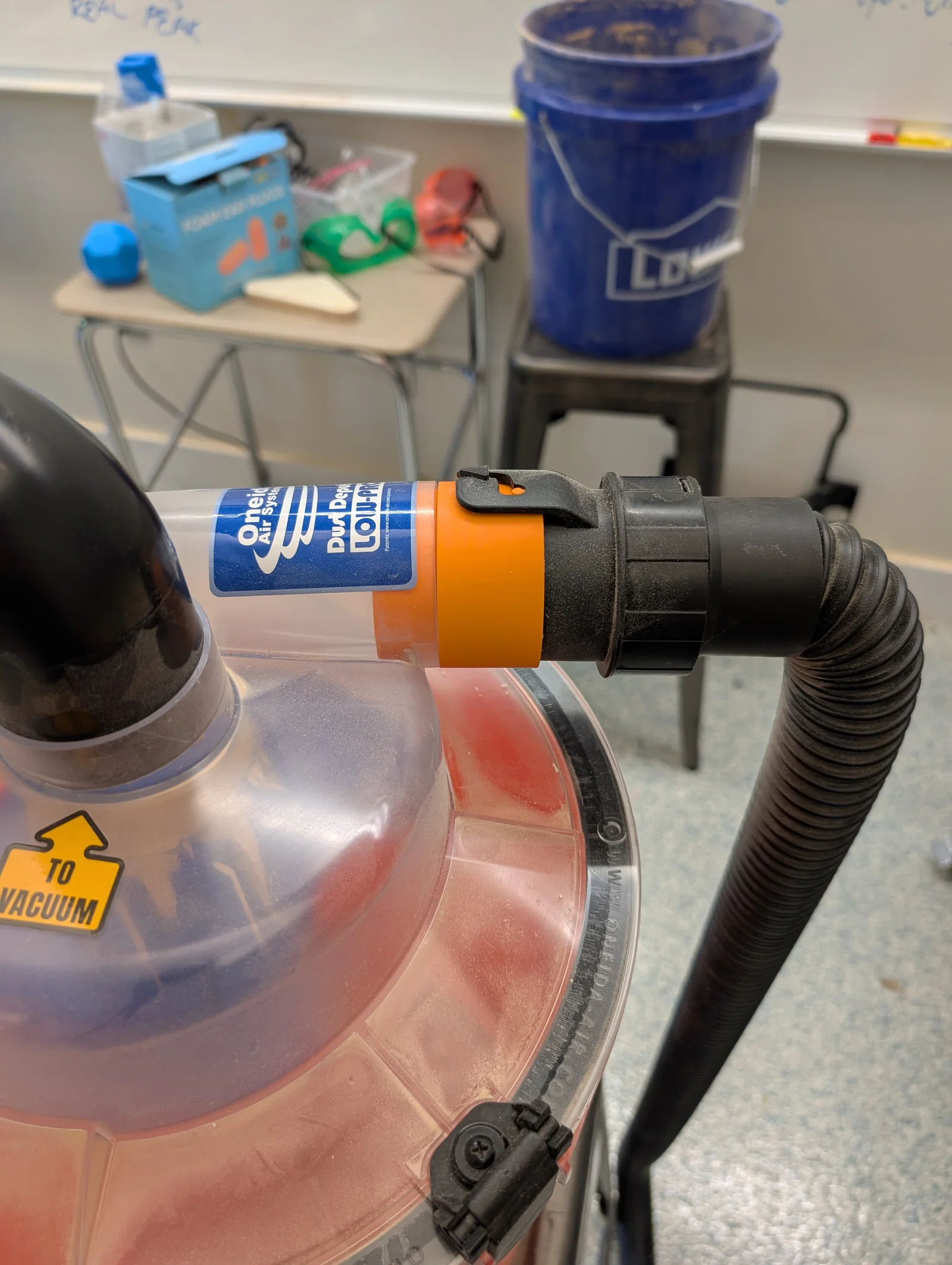

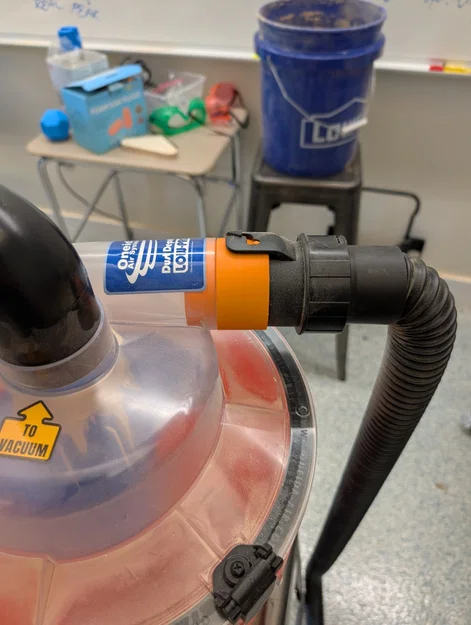

• Nối ống mềm (Flex hose) vào đầu vào của Dust Deputy bằng chi tiết _Flex_hose_to_dust_deputyadapter.

  • Lưu ý là chi tiết này dùng cơ chế vặn và khóa tương tự như cổng hút của Vacmaster.

• Nối ống mềm vào Sweepy bằng chi tiết _sweepy_to_Flex_hoseadapter.

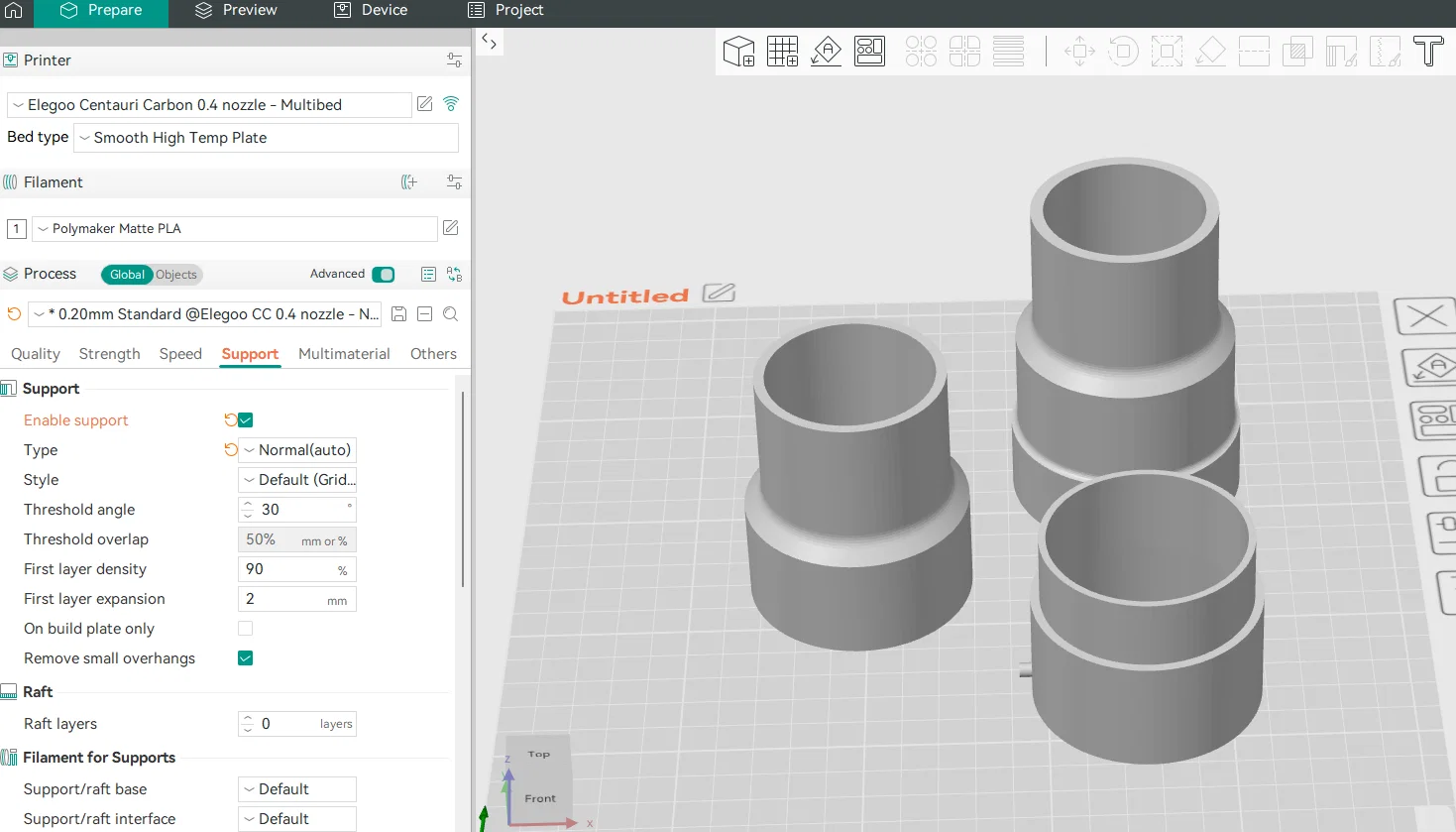

Mình in trên máy Centauri Carbon với thiết lập in mặc định (0.2 mm) và sử dụng support thông thường (nhưng dùng tree support cũng ổn). Tất cả các chi tiết nên đặt mặt có miệng ống nhỏ hướng lên trên khi in.
