Giá đỡ die cho kẹp HS Series trên bảng treo tường

Crimpers rất khó để gắn lên bảng ghim. Chúng lớn, có hình dạng kỳ lạ và không có lỗ gắn rõ ràng. Thêm vào đó, bạn thường nhận được các khuôn thay thế dễ bị mất và không có cách tổ chức tốt.

Có hai mẫu:

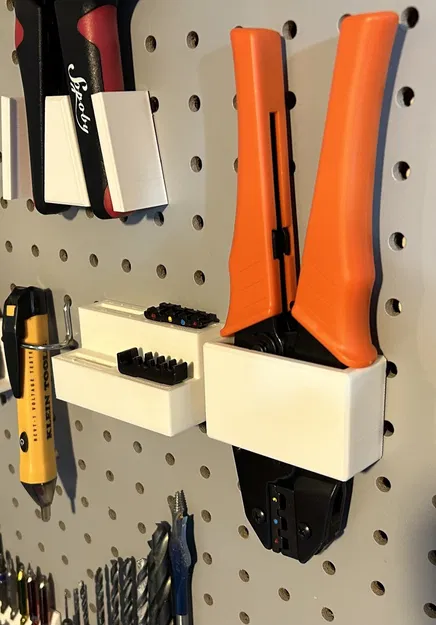

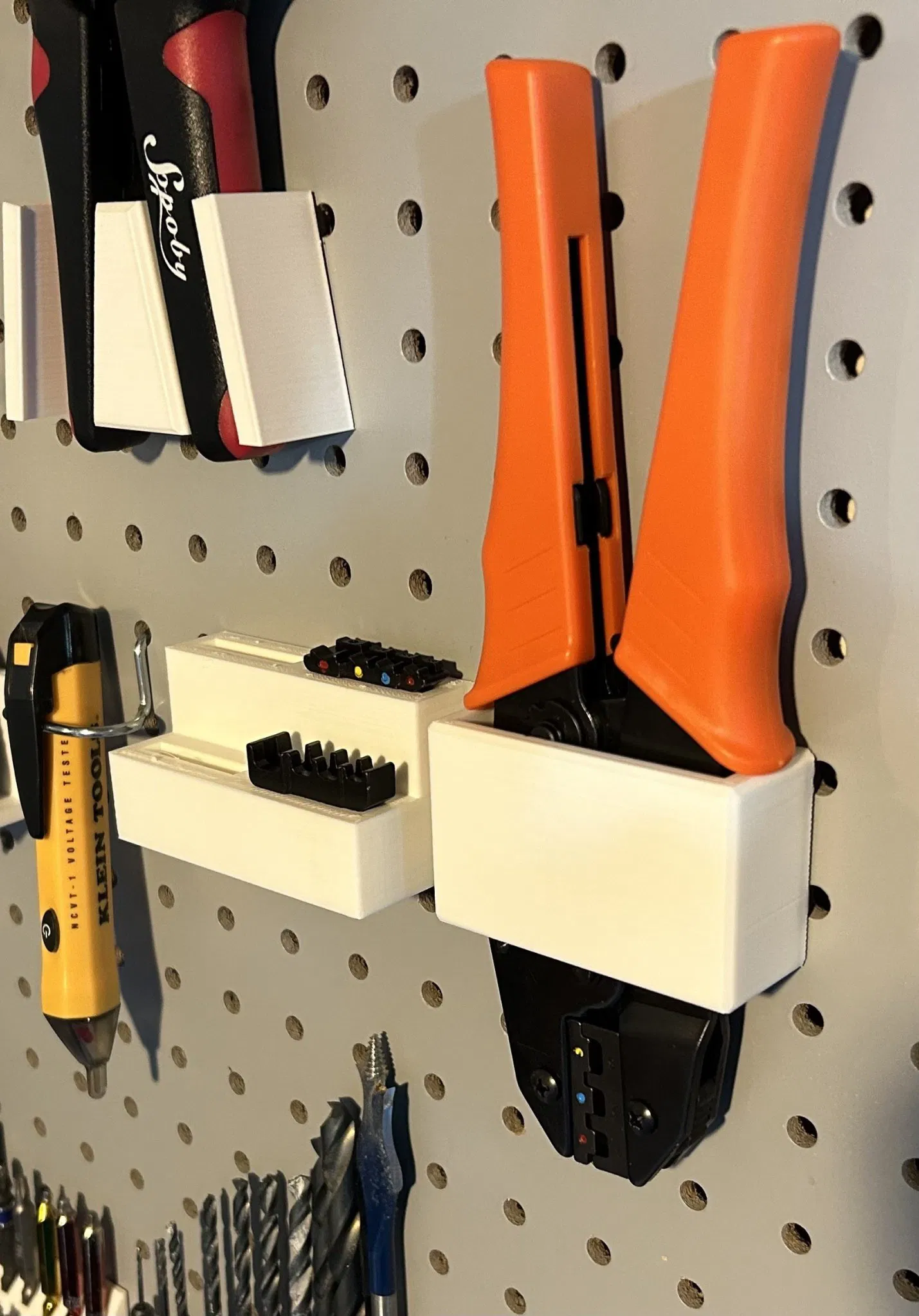

• Một giá đỡ bảng ghim được thiết kế cho một máy bấm “HS Series” được bán dưới nhiều thương hiệu khác nhau. Tôi không chắc chắn về sự tương đồng kích thước của chúng, nhưng cái này vừa vặn với cặp thương hiệu Preciva của tôi rất tốt.
• Một giá đỡ khuôn hai tầng. Những khuôn này có vẻ là tiêu chuẩn và vừa vặn với tất cả những khuôn mà tôi có, nhưng nhìn vào một số hình ảnh khác, có thể có những khuôn lớn hơn mà tôi không có kích thước (nhưng cái này là tham số, vì vậy bạn có thể thay đổi các giá trị).

Cả hai mẫu này đều là tham số và được làm trong OpenSCAD.

Hướng dẫn in ấn

Ghi chú:

• Mẫu này cần rất ít vật liệu lấp đầy. Tôi sử dụng lấp đầy ánh sáng và nó gần như rỗng.
• Trong PLA, sử dụng độ rộng đường dây 0.6mm và 3 lớp tường, giá đỡ đủ mạnh. Tôi cũng sử dụng 3 lớp trên/dưới, nhưng điều này ít quan trọng hơn.

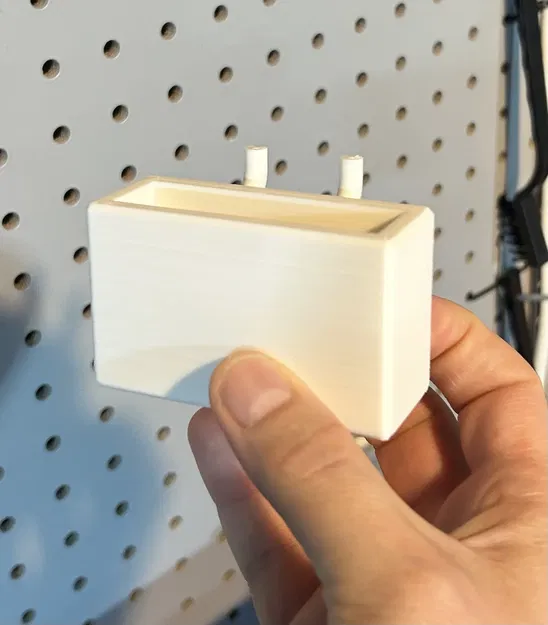

• Nó được thiết kế để in với các chốt hướng lên theo trục z.
• Các chốt trên mẫu này cần một số hỗ trợ nhỏ.
• Các hỗ trợ có thể hơi khó khăn, nhưng với các cài đặt đúng, chúng sẽ dễ dàng tách ra. Tôi thường sử dụng hỗ trợ truyền thống, nhưng tôi cũng đã có một số may mắn với hỗ trợ hữu cơ/cây. Chìa khóa thực sự là đảm bảo rằng các chốt không bị bao quanh hoàn toàn bởi vật liệu hỗ trợ. Cụ thể, đối với các cài đặt hỗ trợ (thuật ngữ có thể khác nhau giữa các phần mềm cắt):
  • Sử dụng một vành hỗ trợ
  • Bật giao diện hỗ trợ với một chút không gian
  • Đảm bảo không có sự mở rộng ngang của hỗ trợ.

Về mẫu này

Đối tượng này là một mẫu từ dự án Pegmixer của tôi được viết bằng OpenSCAD. F3D có hỗ trợ kém cho các tệp nguồn OpenSCAD và các tùy chọn giấy phép hạn chế. Bạn có thể tải về các tệp nguồn (tệp nguồn giá đỡ khuôn, tệp nguồn giá đỡ kẹp) trên repo GitHub Pegmixer cùng với thư viện và hướng dẫn cũng như cách thêm các phụ thuộc.

Tải về các tệp nguồn OpenSCAD và tạo ra các STL của riêng bạn thay vì chỉ lấy những thứ đã được dựng sẵn từ đây. Mọi thứ về mô hình này đều là tham số, vì vậy bạn có thể điều chỉnh mọi thứ rất dễ dàng trong OpenSCAD từ khoảng cách bảng ghim và kích thước lỗ đến kích thước mở cho kẹp và thậm chí là kích thước hoặc số lượng khuôn. Làm cho nó phù hợp chính xác với ngữ cảnh của bạn sẽ mang lại trải nghiệm tốt hơn! Ngoài ra, tôi nghĩ giấy phép mà tôi sử dụng cho thư viện và các tệp mẫu Pegmixer là phù hợp hơn. Tôi khuyến khích bạn sử dụng OpenSCAD, nhưng bạn có thể làm theo ý mình nếu muốn sử dụng các STL.
