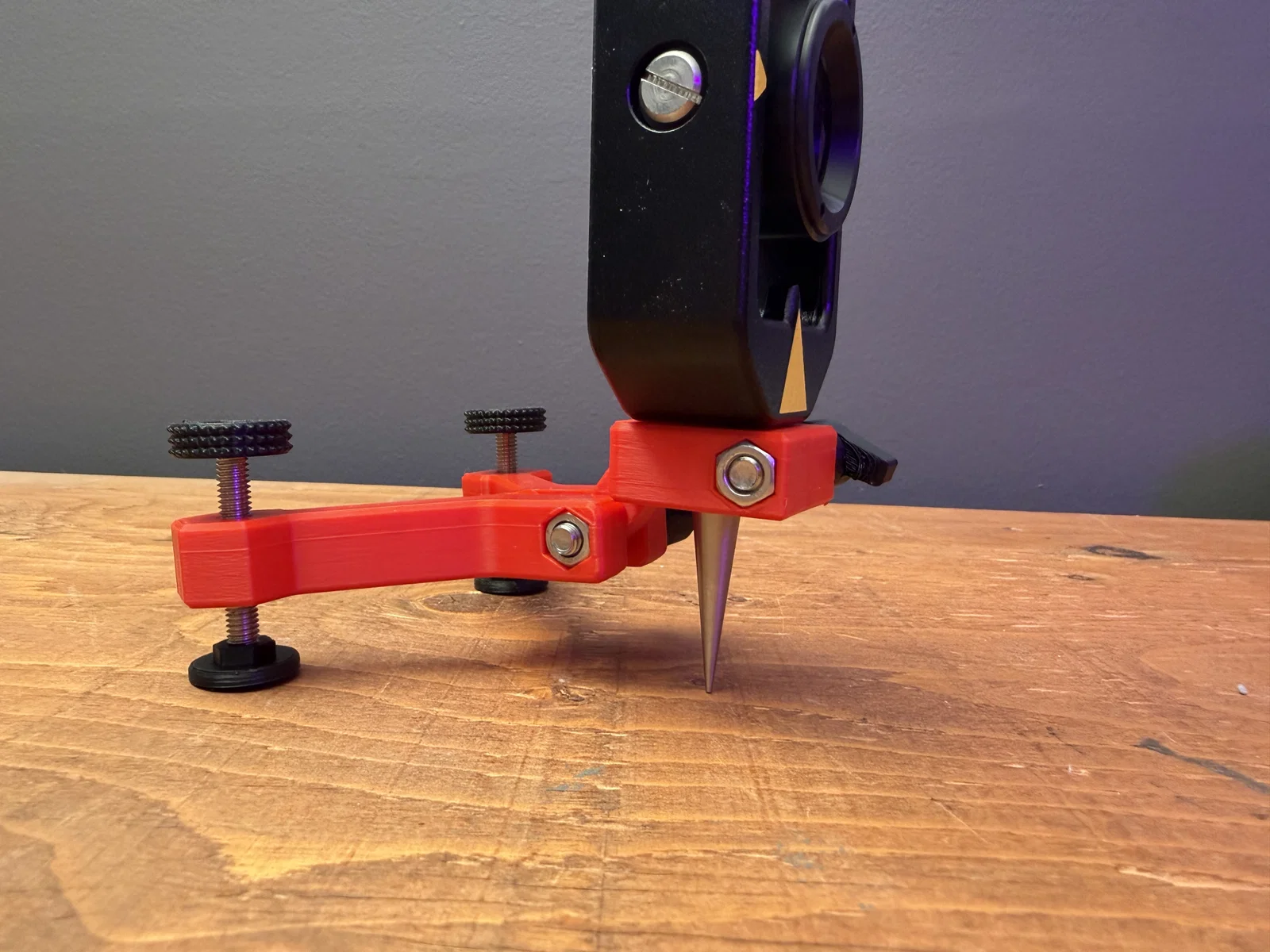

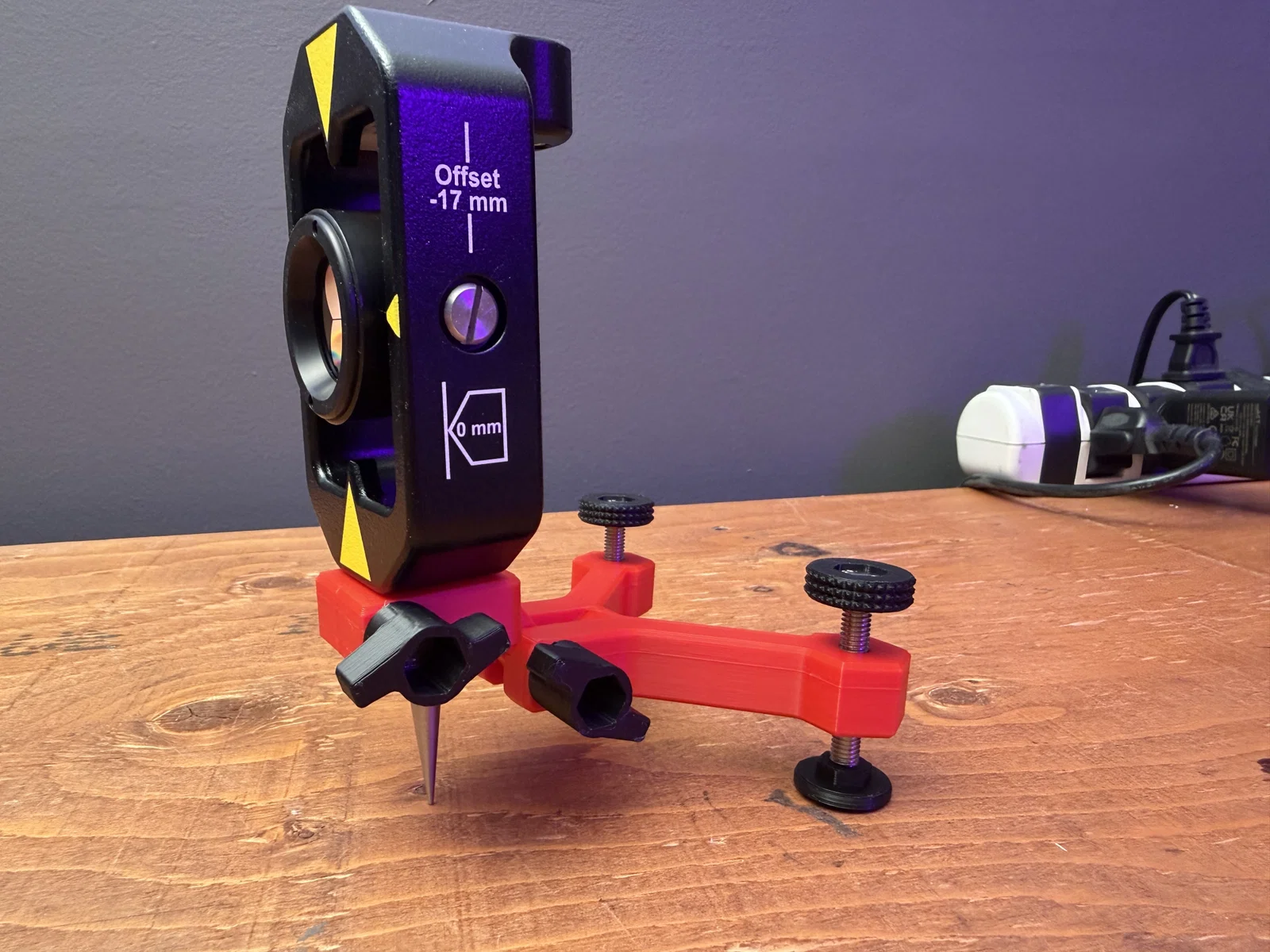

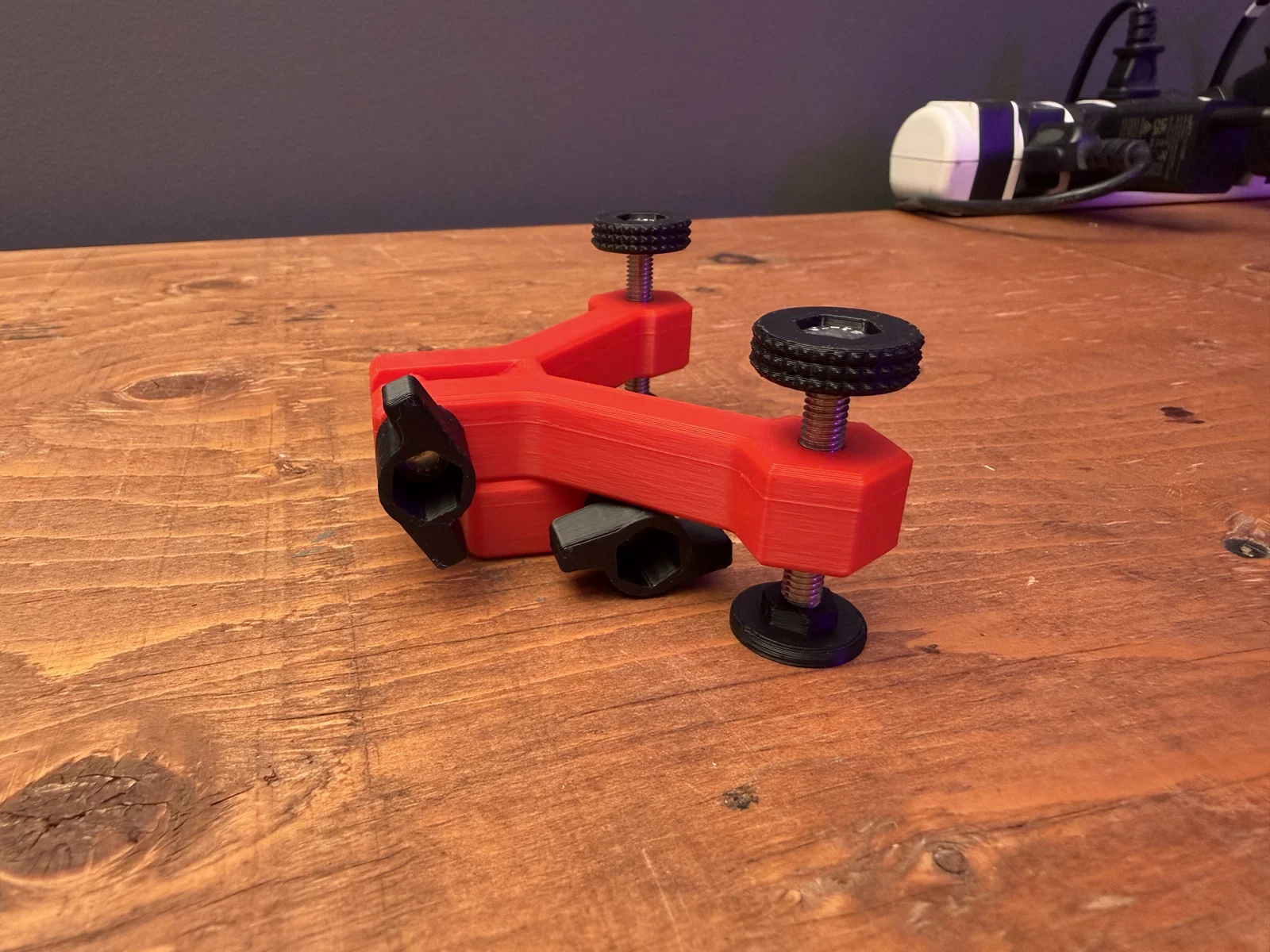

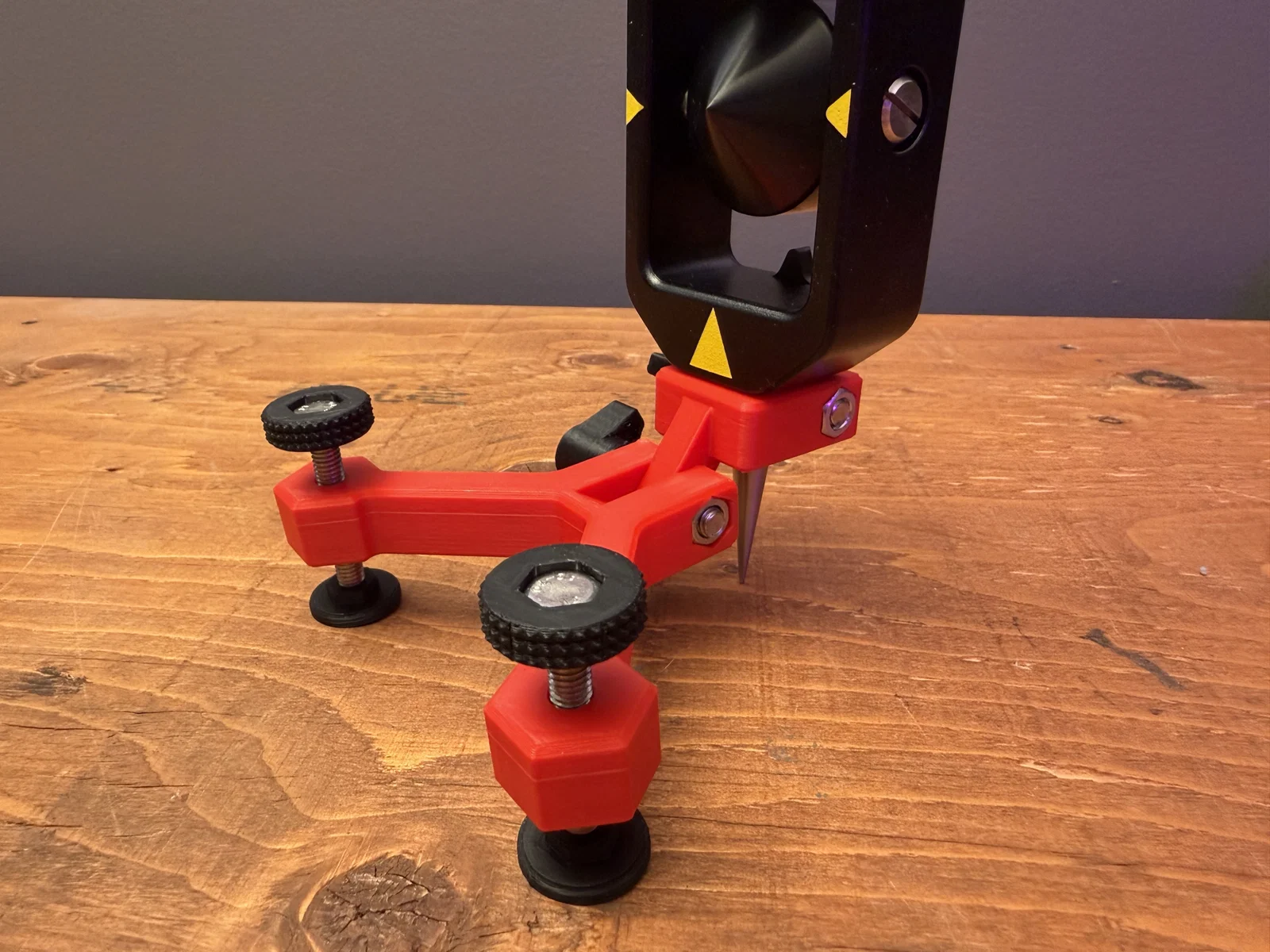

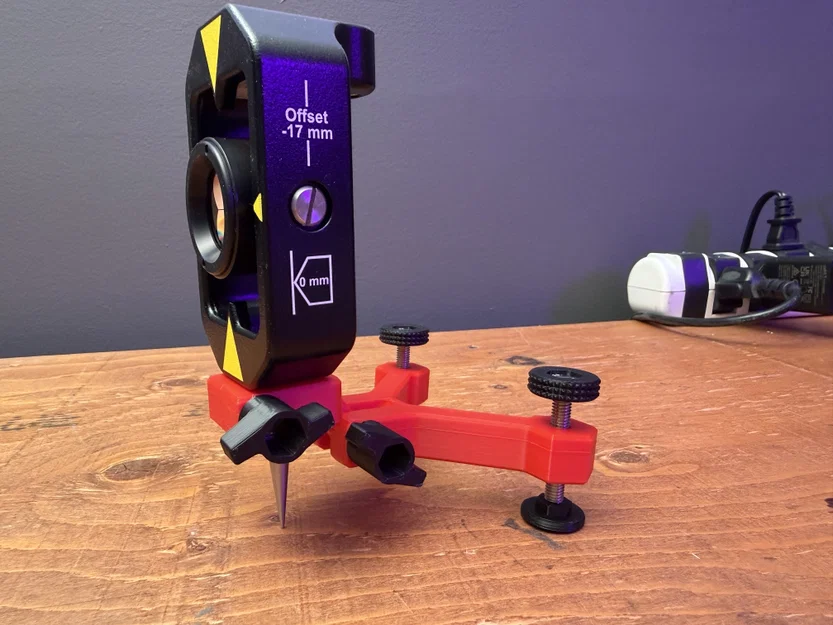

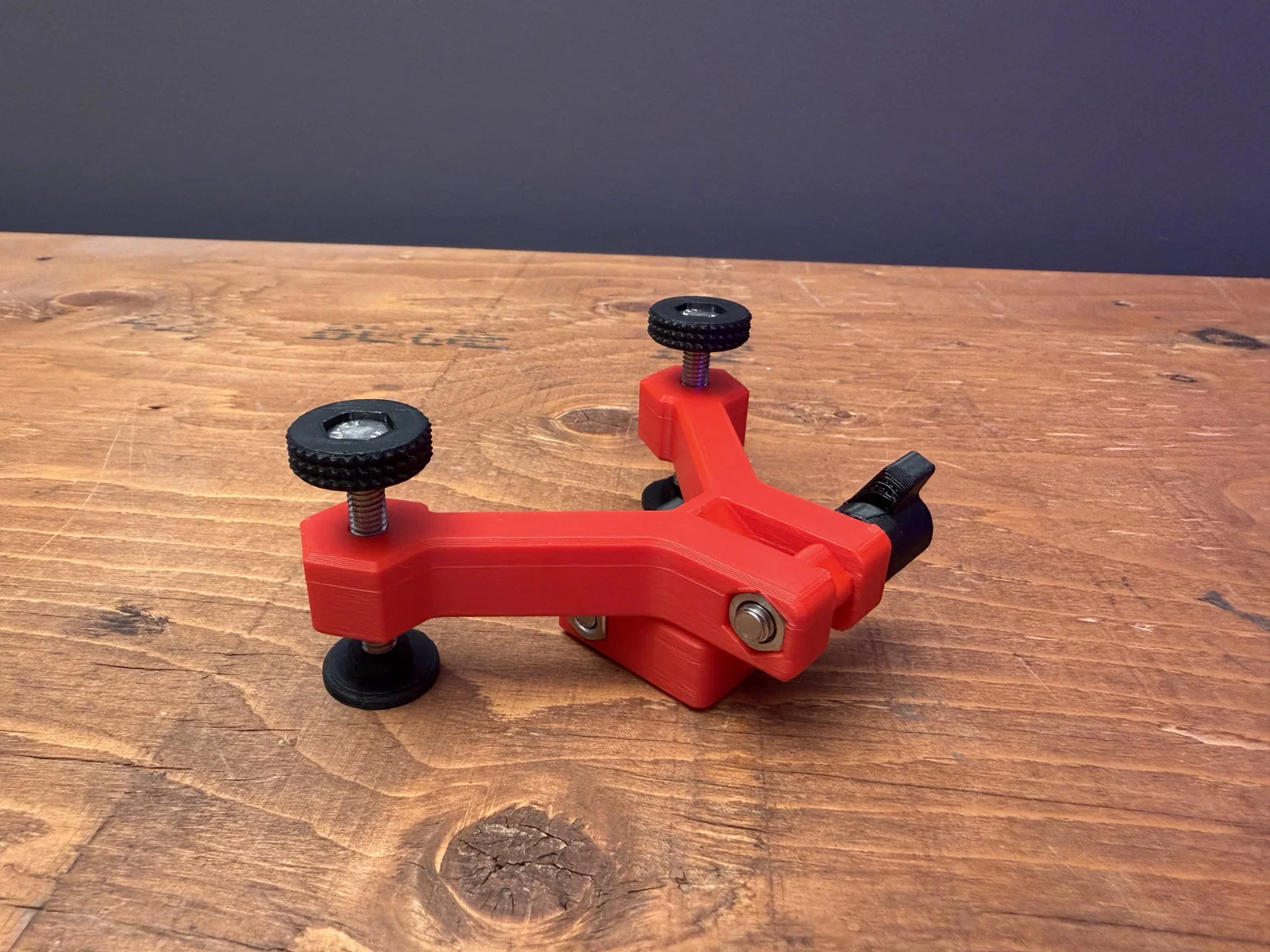

Peanut Prism Mini Bipod - Chân chống mini cho gương trắc địa

Tác giả Crazyscientist

Lượt tải
1
Lượt coi
26
Bản remix
1

File 6 852,2 KB

  • Base_1780961805.stlSTL · 69,2 KB
  • Clamp_-_Trimble_Mini_Prism_1780961805.stlSTL · 60,9 KB
  • Clamp_-_Leica_GMP111_1780961806.stlSTL · 61,7 KB
  • M6_Wingnut_1780961807.stlSTL · 94,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Danh sách linh kiện:

  • 4 ốc M6
  • 2 bu lông M6x30
  • 2 bu lông M6x40

Hướng dẫn in:

Bạn cần cài đặt thêm lệnh tạm dừng (pause) trong G-code ngay phía trên hốc để ốc trong file base.stl. Việc này giúp bạn nhét hai con ốc M6 vào rồi tiếp tục in, giúp cố định ốc bên trong chi tiết. Nếu bạn in với chiều cao lớp (layer height) là 0.2mm, thì vị trí này sẽ nằm ở lớp số 52.

Phần cánh chuồn (wingnuts) có thể cần thêm hỗ trợ (support).

Độ phủ (infill) khoảng 15% là đủ chắc chắn để sử dụng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
852,2 KB
File lớn nhất
358,1 KB
