Bộ dẫn hướng khoan lỗ bên cho thanh nhôm 2020 (4mm & 5mm)
Dùng để khoan lỗ trên cạnh thanh nhôm định hình 2020 giúp lắp ghép các bu-lông liên kết âm. Bộ dẫn hướng này cho phép khoan lỗ 4mm hoặc 5mm một cách chính xác, hỗ trợ tốt cho việc thi công khung máy in 3D hoặc các dự án kỹ thuật khác.
Mô tả

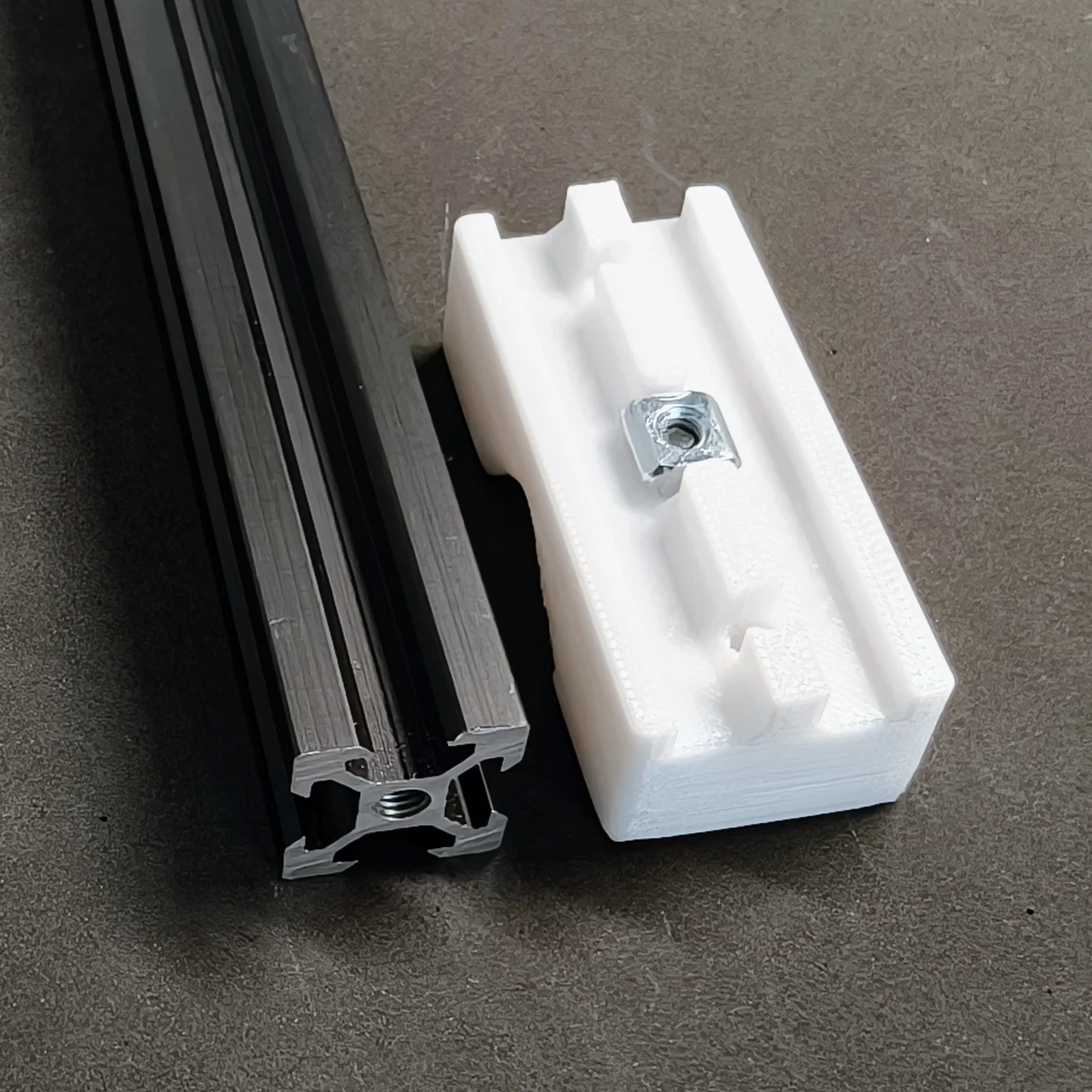

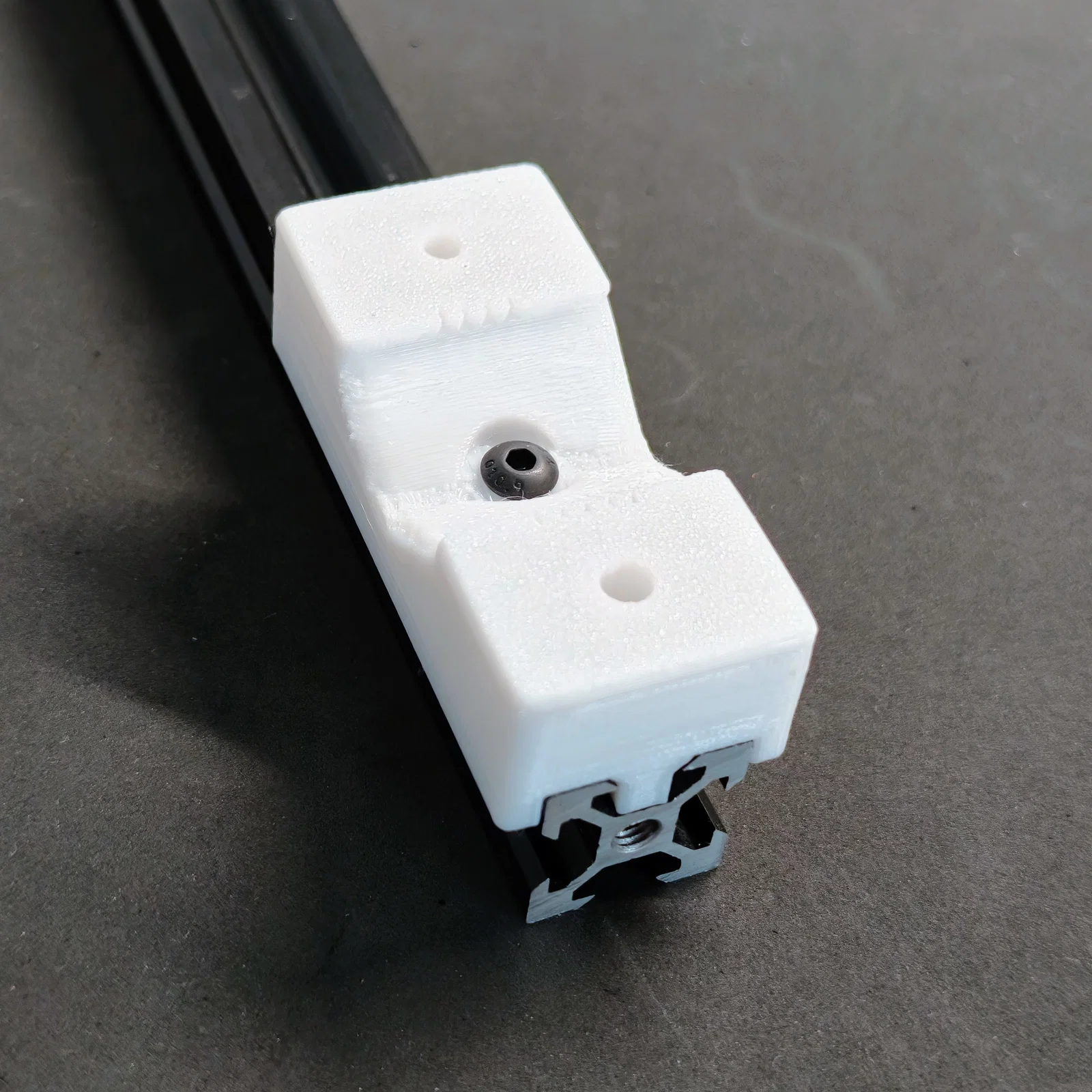

Cố định khuôn mẫu này vào thanh nhôm định hình bằng T-nut và bu-lông. Lỗ ở giữa hỗ trợ bu-lông M3 hoặc M4 để siết chặt T-nut.
Mỗi đầu đều có lỗ dẫn hướng để khoan: 4mm hoặc 5mm.
Nếu bạn canh chỉnh đầu của khuôn mẫu này khớp với đầu thanh nhôm, tâm lỗ khoan sẽ cách mép thanh nhôm 10mm, giúp định vị chính xác vị trí cần khoan để luồn đầu bu-lông vào lắp ghép liên kết âm (blind joint).
Mẫu này được thiết kế để in không cần support. Mình khuyên dùng nhựa PETG để tăng độ bền (thay vì dùng PLA dễ bị gãy giòn). Bạn nên in úp ngược (để mặt khớp với thanh nhôm hướng lên trên). Các phần mềm slicer hiện đại nên được thiết lập chế độ thay đổi tốc độ quạt làm mát.
