Nút bịt ống thông gió / thu hồi nhiệt 126 mm

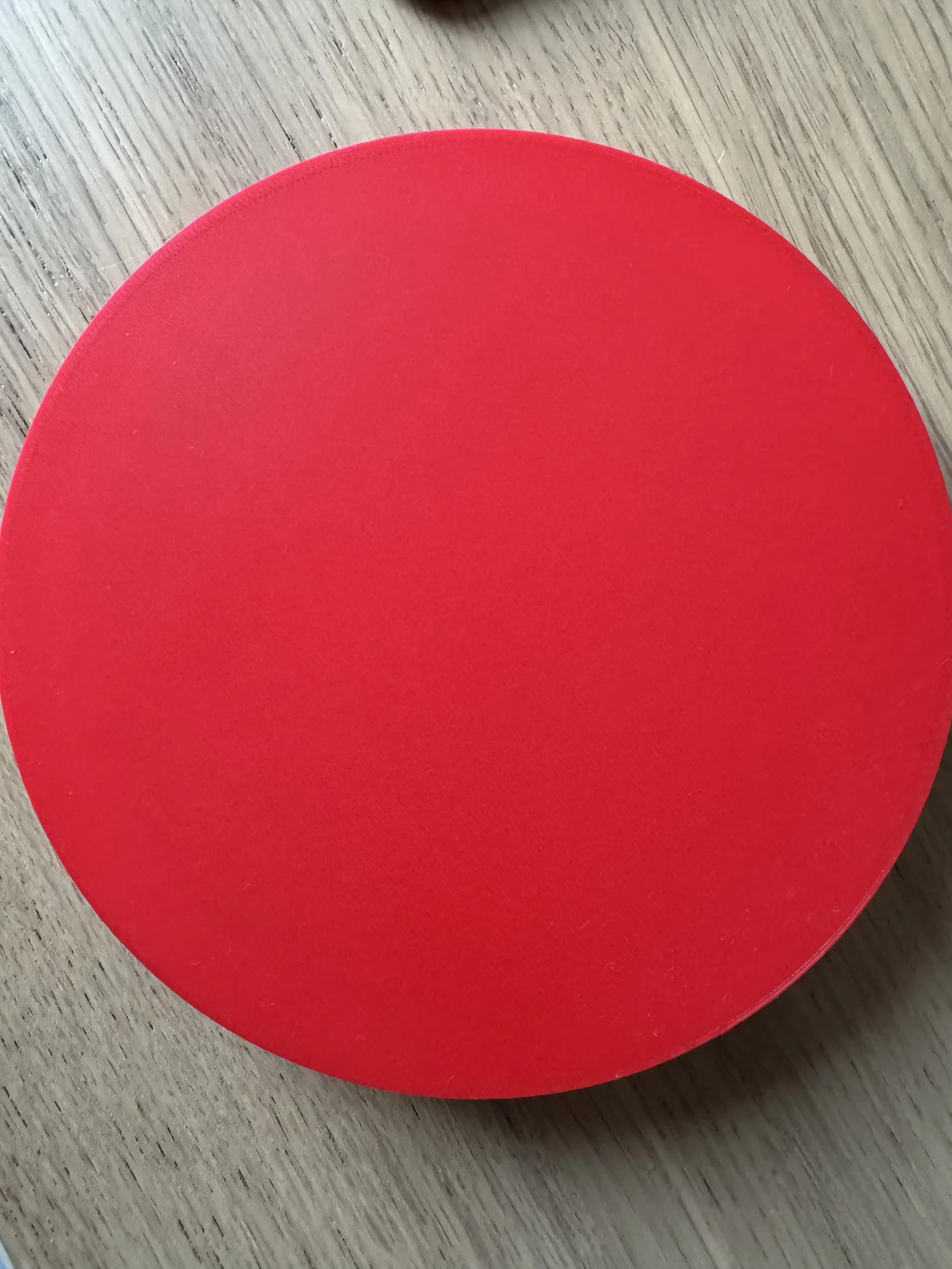

Đây là mẫu nút bịt tạm thời đơn giản dành cho đường ống thông gió / thu hồi nhiệt có đường kính trong khoảng 126 mm.

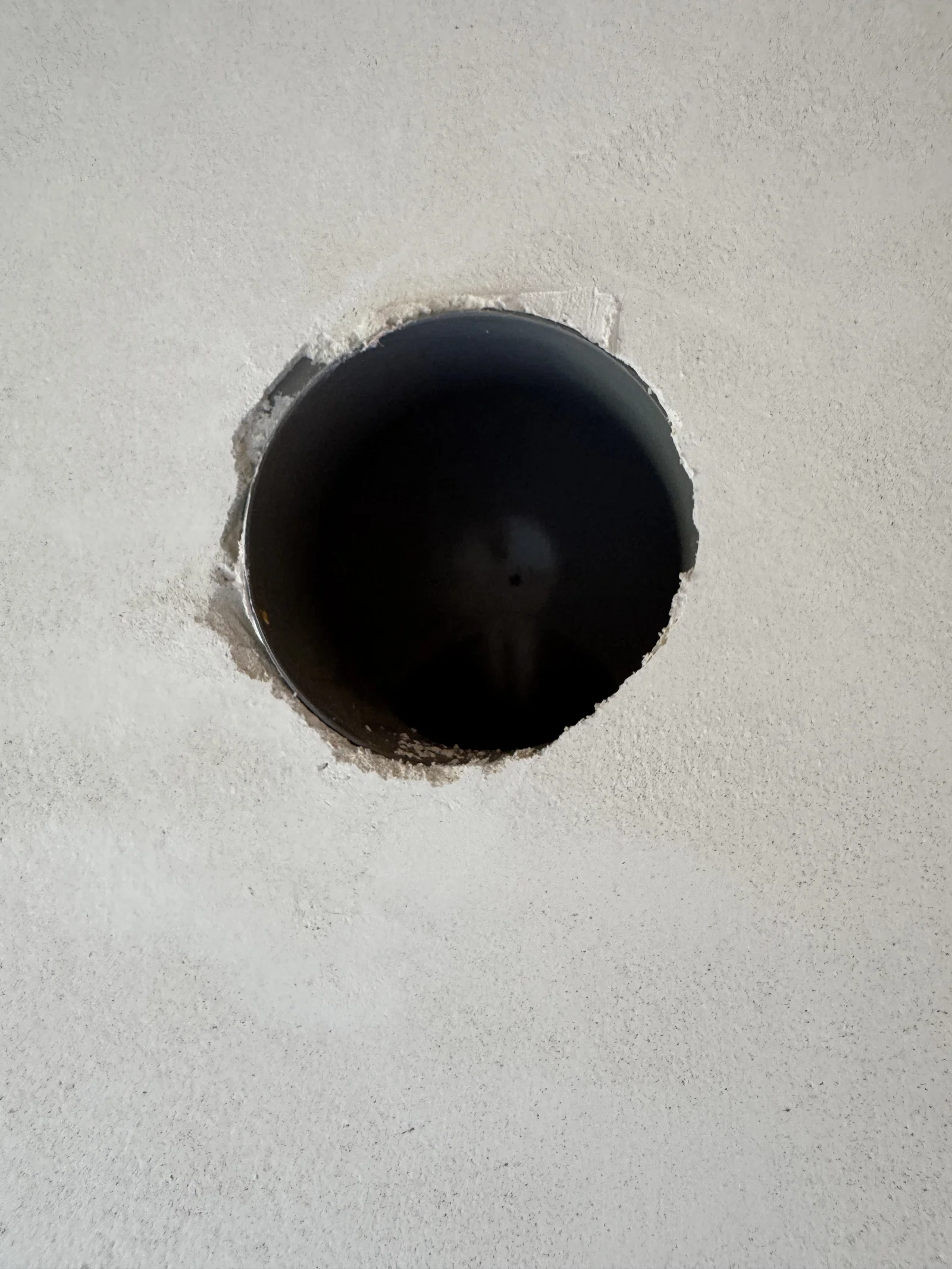

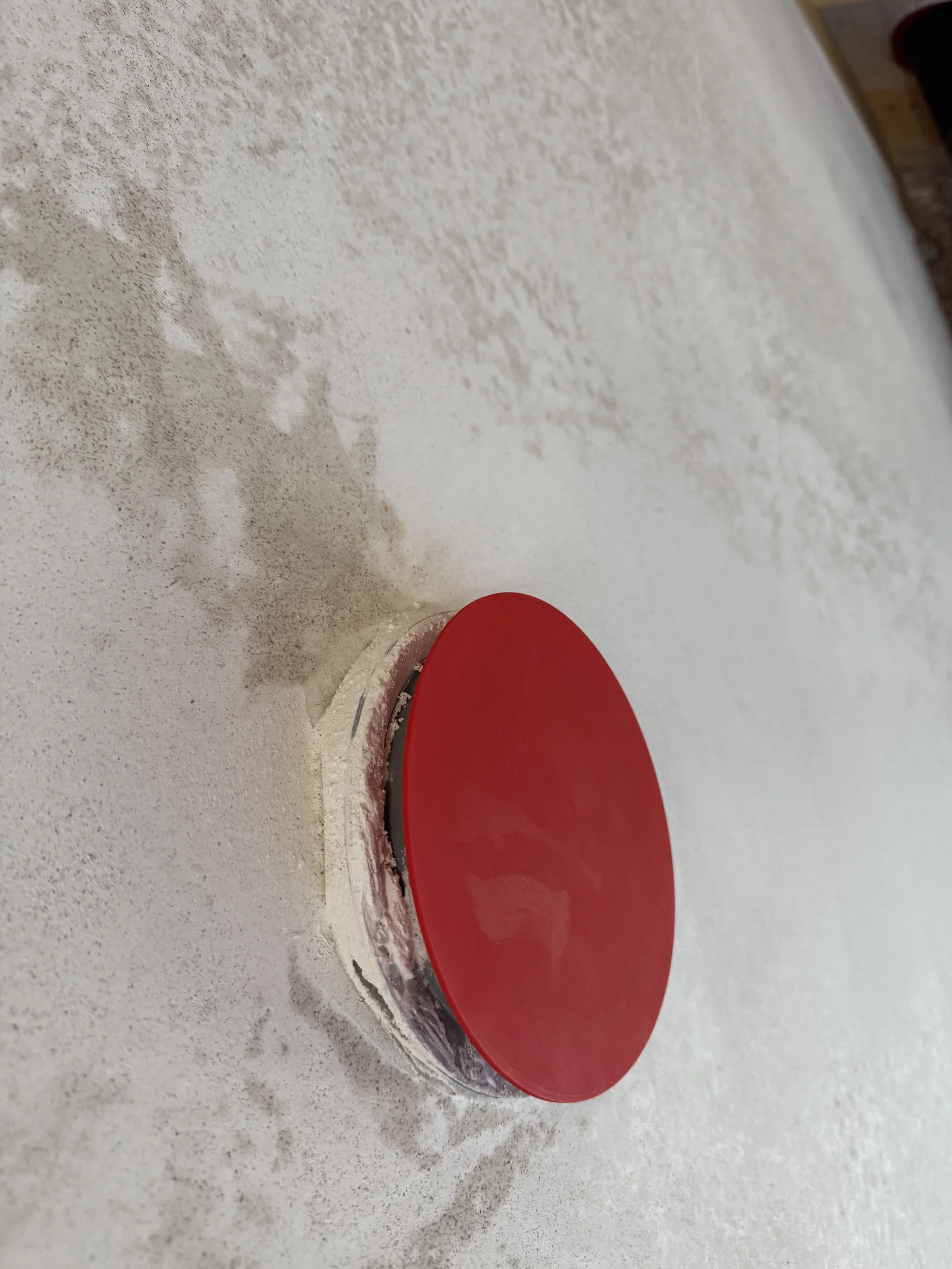

Tôi thiết kế nút bịt này để che chắn các đầu ống thông gió trong quá trình thi công xây dựng, trước khi lắp đặt bộ khuếch tán hoặc van gió cuối cùng. Nó giúp ngăn bụi, vữa, mảnh vụn xây dựng và côn trùng lọt vào trong đường ống.

Mẫu thiết kế này rất đơn giản, in nhanh và dễ dàng điều chỉnh kích thước (scale) nếu ống của bạn có sai số về đường kính.

Mục đích sử dụng

• Bịt tạm thời các đầu ống thông gió hoặc hệ thống thu hồi nhiệt.
• Bảo vệ ống khỏi bụi bẩn và rác thải trong quá trình xây dựng.
• Hữu ích trước khi lắp đặt bộ khuếch tán hoặc van gió hoàn thiện.
• Được thiết kế cho các đầu ống có đường kính trong khoảng 126 mm.

Kích thước

• Đường kính trong của ống dự kiến: 126 mm

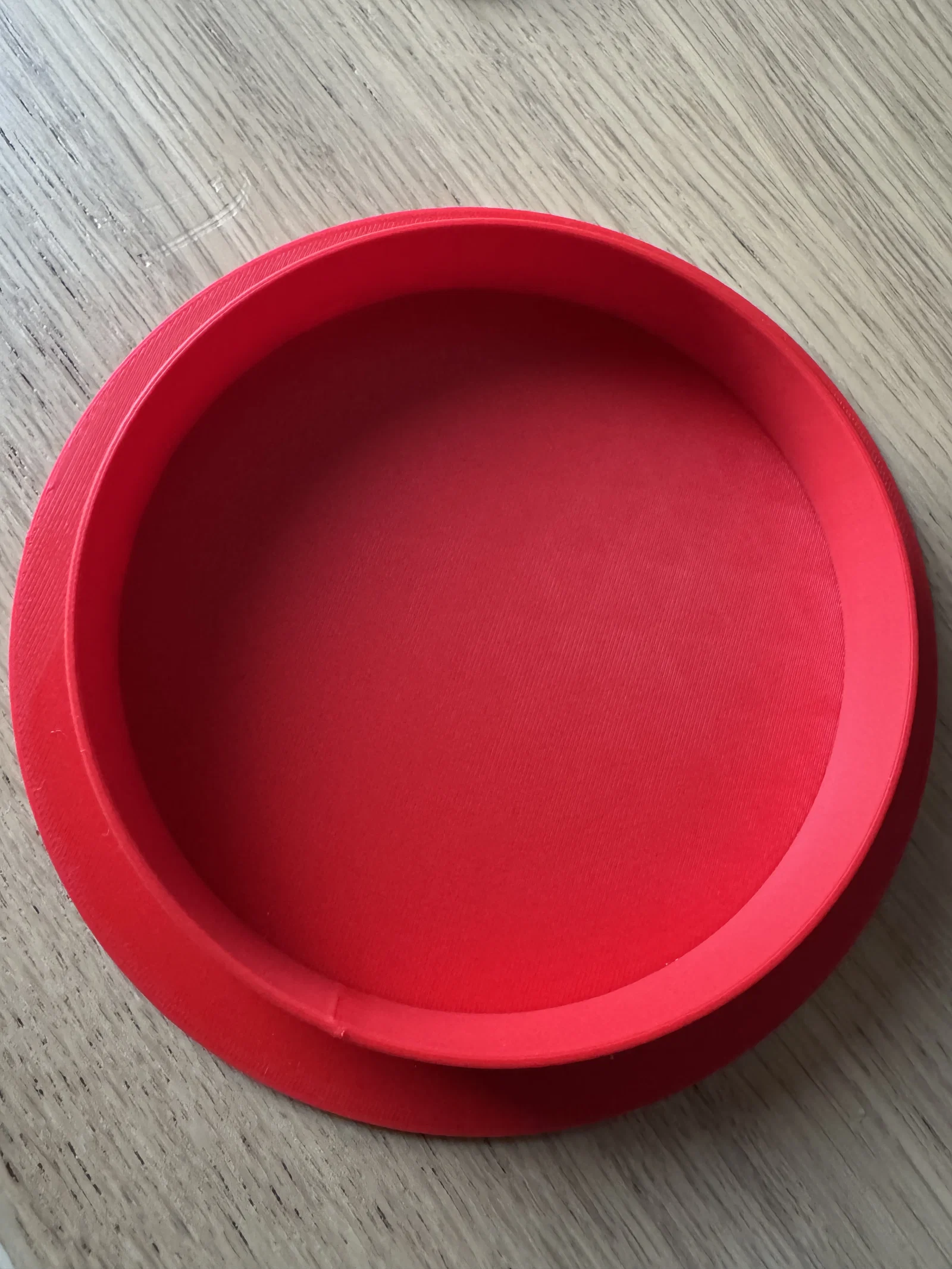

• Đường kính phần nút bịt: khoảng 124,2–125,3 mm (có độ côn)
• Độ sâu khi lắp vào: khoảng 25 mm
• Vành ngoài hiển thị: khoảng 145 mm

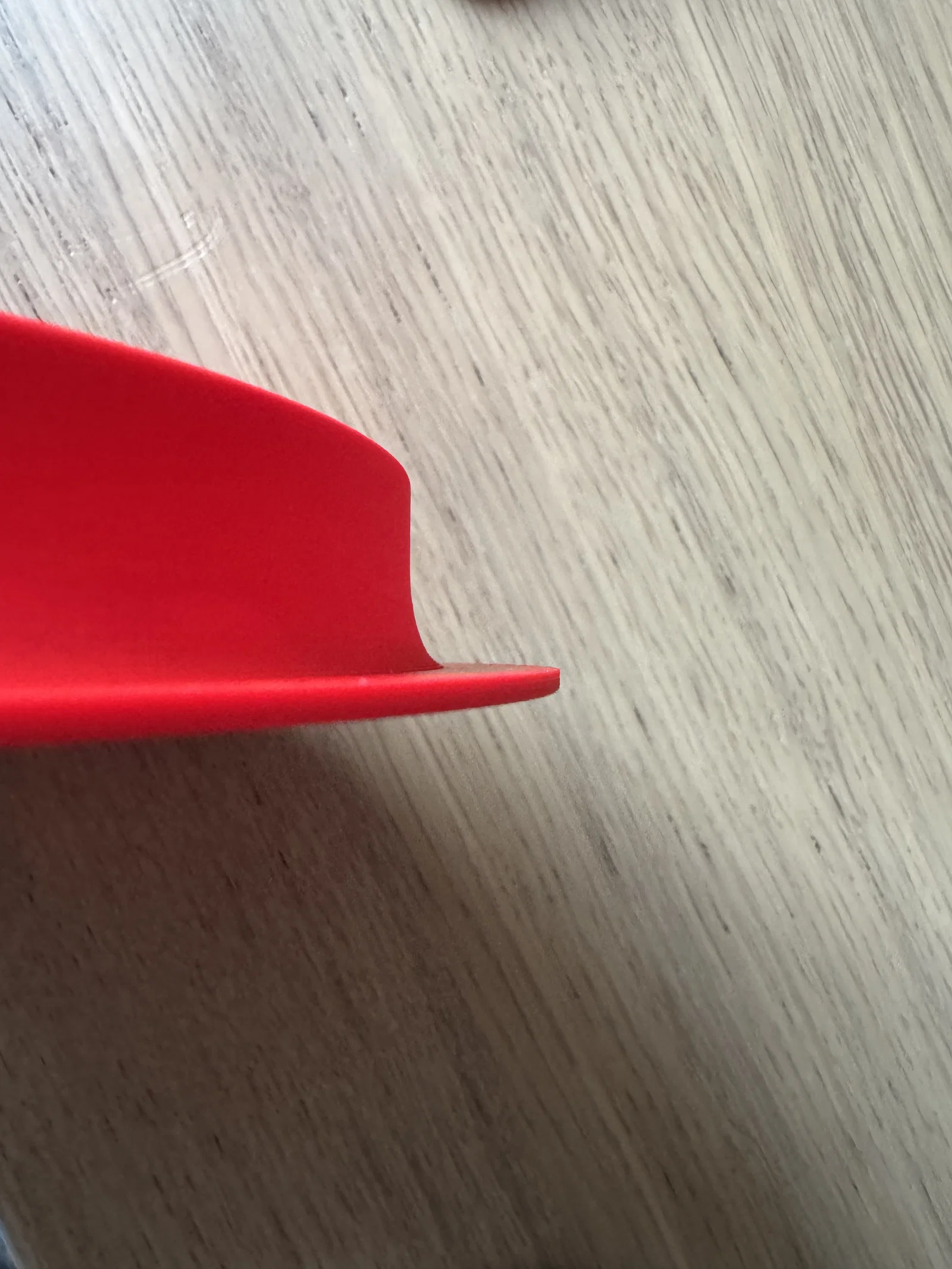

Nút bịt có độ côn nhẹ giúp bạn dễ dàng lắp vào hơn và thích ứng tốt hơn với các sai số nhỏ về đường kính ống.

Thiết lập in khuyến nghị

• Chất liệu: PETG / PLA
• PLA: Dùng tốt cho mục đích tạm thời trong nhà
• ASA/ABS: Dùng tốt cho những khu vực có nhiệt độ cao hơn
• Độ dày lớp in (Layer height): 0,20 mm
• Đầu phun (Nozzle): 0,4 mm
• Tường/Chu vi (Perimeters/walls): 3
• Lớp trên/dưới: 4–5
• Độ lấp đầy (Infill): 10–15 %
• Hỗ trợ (Supports): Không cần
• Brim: Tùy chọn
• Hướng in: Đặt mặt phẳng xuống bàn in
