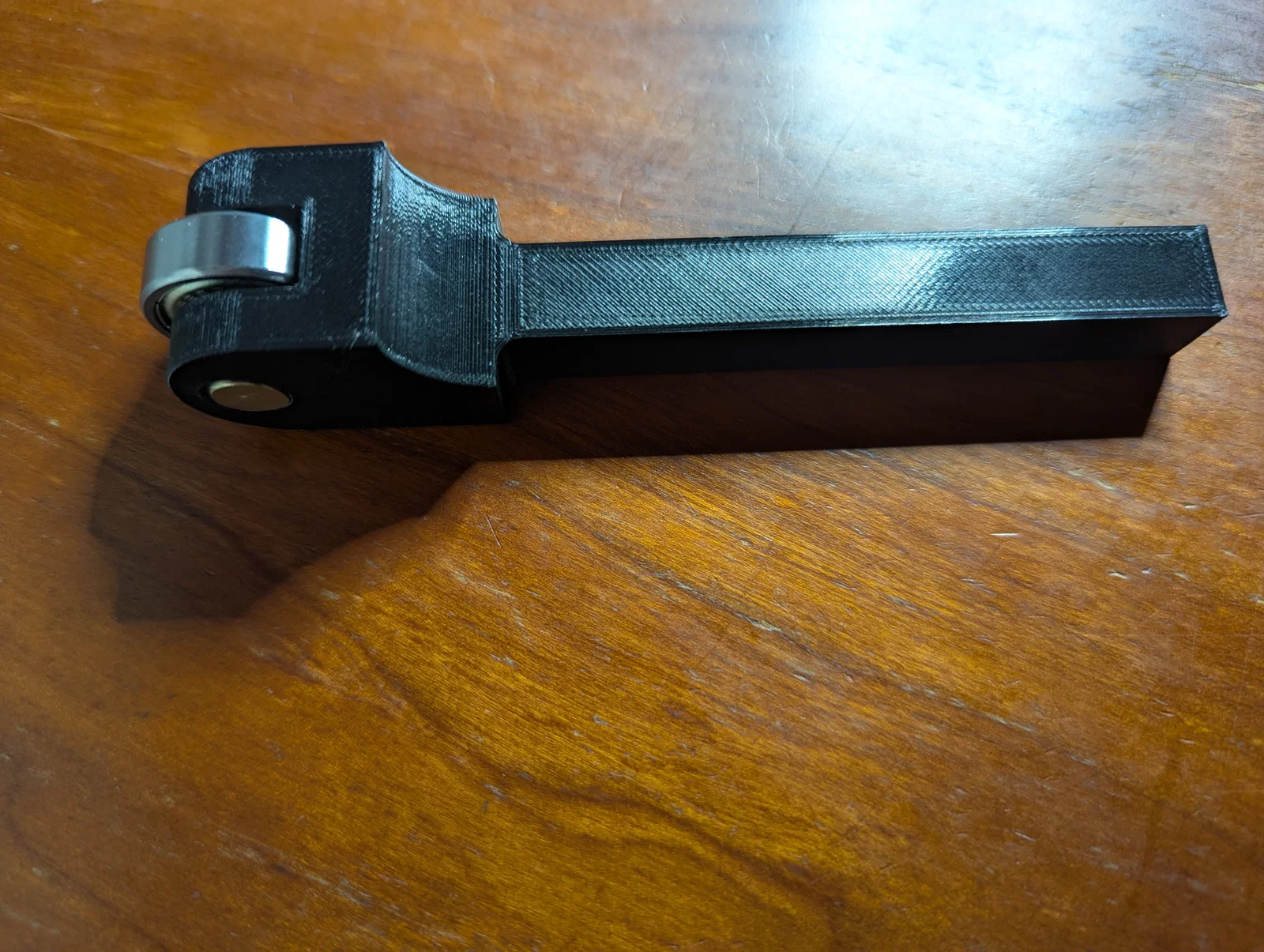

Dụng cụ canh tâm phôi cho máy tiện

Dụng cụ canh tâm phôi tiện với phần cán 1/2in / 12mm để gắn vào đài dao thay nhanh (QCTP) - cỡ AXA hoặc lớn hơn.

Điều này chắc ai cũng hiểu: Bạn tự in và tự chịu trách nhiệm khi sử dụng dụng cụ này. Nếu dùng sai cách có thể gây thương tích hoặc hư hỏng tài sản. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào phát sinh từ việc sử dụng hoặc sử dụng sai mục đích công cụ này.

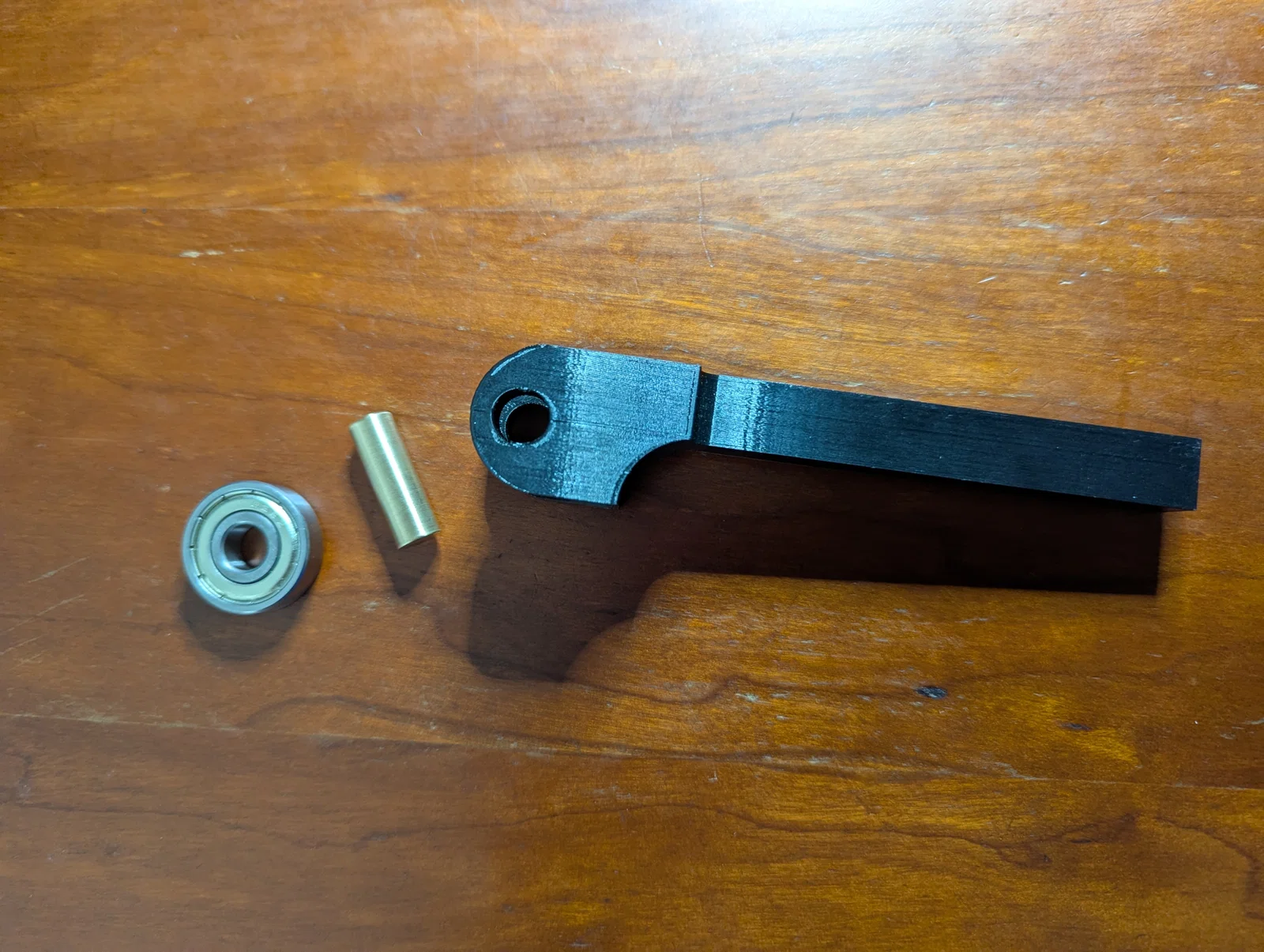

Cần chuẩn bị:

• 1x vòng bi 629-zz (9x26x8mm)

• 1x chốt hoặc trục 9x25mm

• Keo dán sắt hoặc keo khóa ren Loctite.

Tôi từng gặp khó khăn khi tìm chốt định vị 9mm, nên đã tiện một mẩu đồng thau cho vừa kích thước trên máy tiện - bạn cũng có thể dùng bu lông 12mm hoặc 1/2in để làm chốt. Khuyên không nên dùng chốt in 3D.

Tôi in bằng nhựa PETG, cấu trúc 0.15mm với 30% infill (khuyên dùng ít nhất 20% infill).

Có thể gắn vào đài dao với mặt phẳng (đáy) hướng xuống hoặc hướng lên, nhưng tâm của vòng bi nên đặt gần với đường tâm của máy tiện. Về mặt ý tưởng, cách vận hành tương tự như dụng cụ tìm cạnh (edge-finder).

Cách dùng: Gá phôi tròn vào mâm cặp sao cho vừa đủ chặt để phôi vẫn có thể bị "nắn" bởi vòng bi. Đặt vòng bi gần đầu phôi (phía ụ động) và xoay bằng tay để đảm bảo vòng bi CHƯA chạm vào phôi. Khởi động máy tiện ở tốc độ thấp (dưới 200 vòng/phút) và từ từ tiến bàn trượt ngang cho đến khi độ đảo được giảm thiểu hoặc triệt tiêu hoàn toàn.
