Đồng hồ nhị phân sử dụng ESP32 và đèn LED addressable
Tự tay làm một chiếc đồng hồ nhị phân độc đáo với ESP32 và đèn LED WS2812B. Hướng dẫn bao gồm danh sách linh kiện cần thiết, các thư viện Arduino cần cài đặt và sơ đồ kết nối chân tín hiệu đơn giản để bạn dễ dàng thực hiện dự án.
10
Lượt Xem
0
Lượt Thích
1
Lượt Tải
Cập Nhật Jun 09, 2026
Mô tả

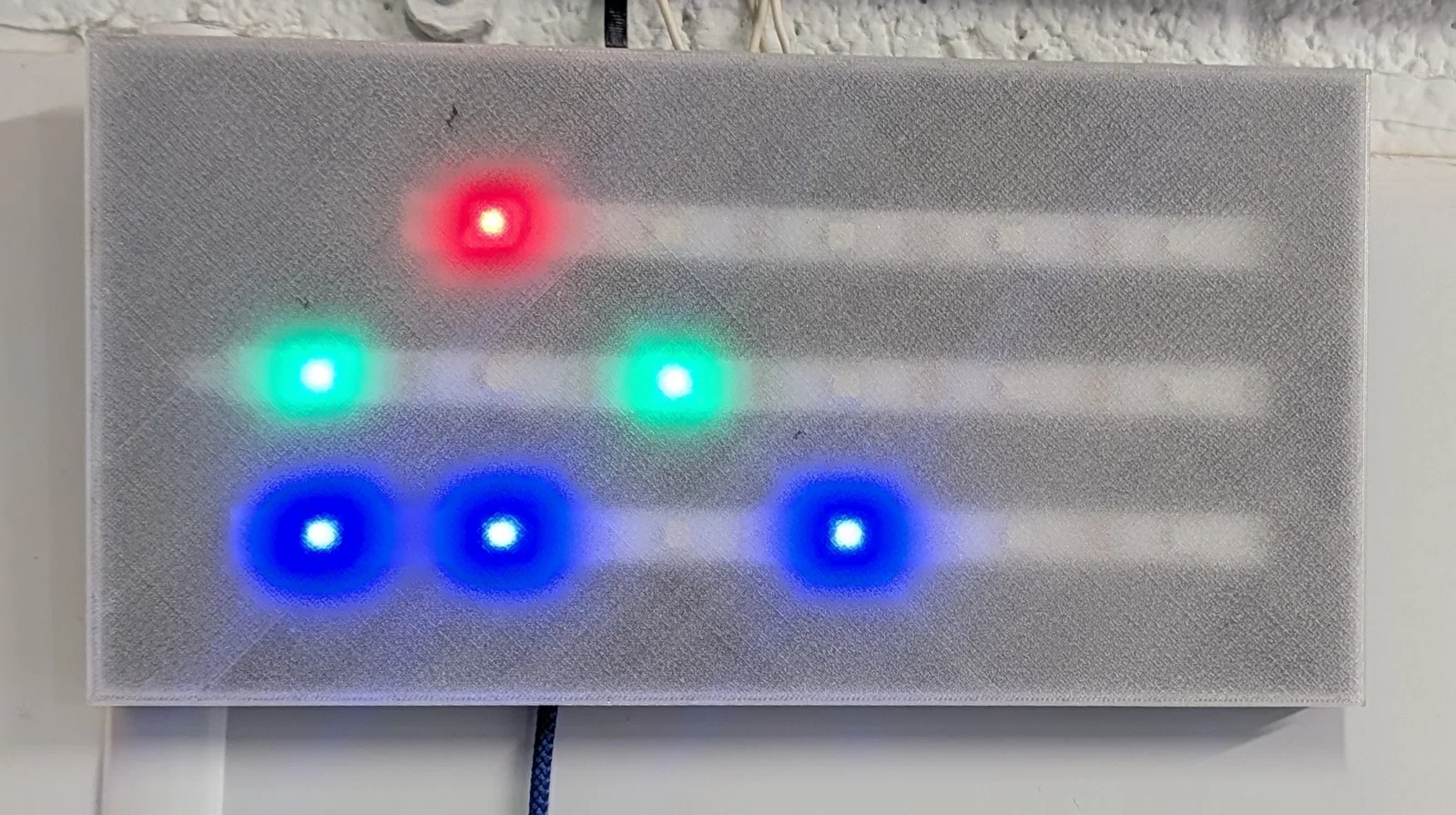

Một chiếc đồng hồ nhị phân được làm bằng ESP32 và đèn LED addressable, đi kèm giao diện AP để bạn cài đặt thời gian và thay đổi màu sắc đèn LED theo ý thích.
Bạn sẽ cần chuẩn bị:
- Một board phát triển ESP32

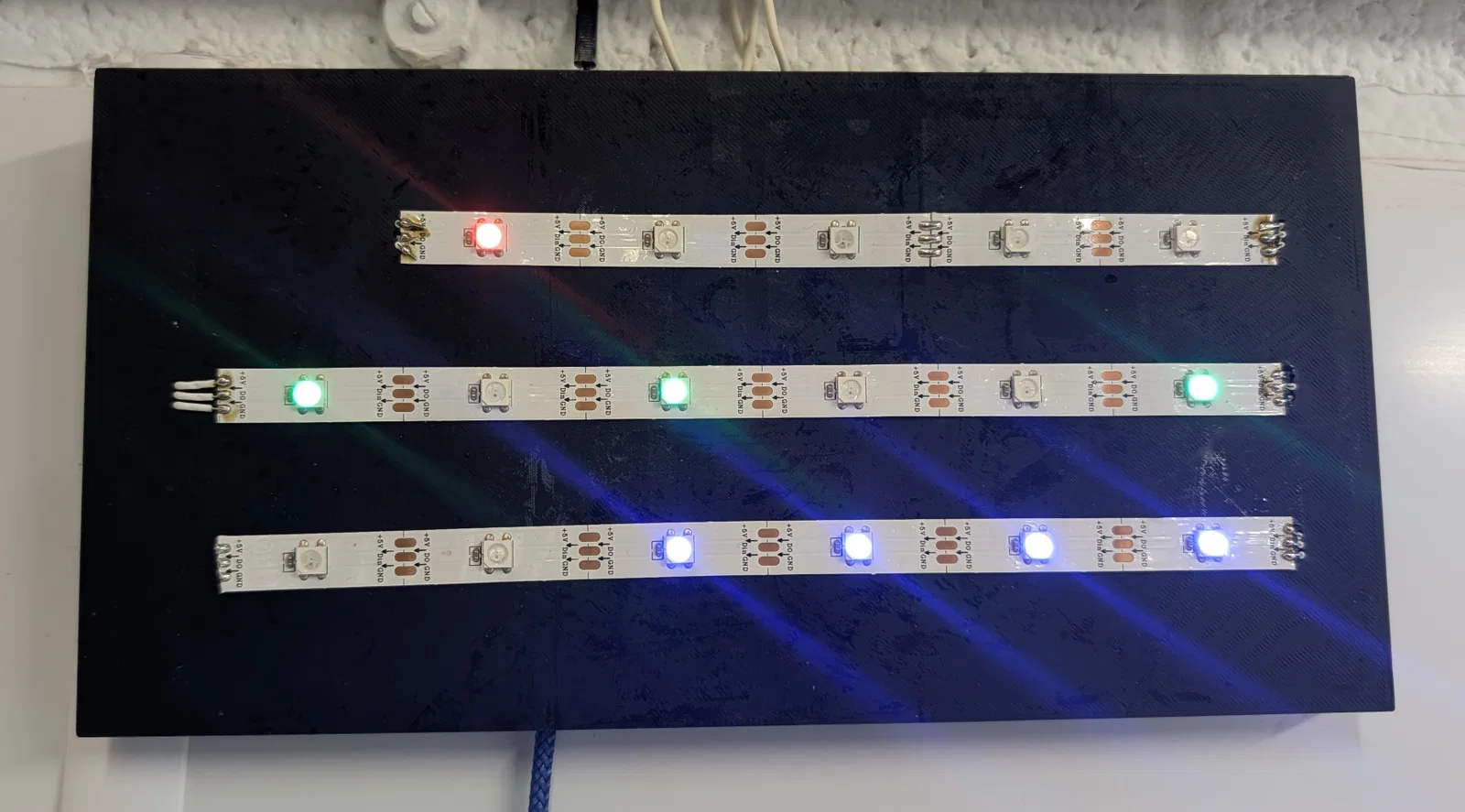

- Một dải đèn 17 bóng LED WS2812B được cắt thành 2 dải 6 bóng và 1 dải 5 bóng
- Một bộ nguồn USB
- Một ít sợi in 3D: tôi dùng nhựa PLA đen cho phần đế và PETG trong suốt cho phần nắp che
- Cài đặt Arduino IDE trên máy tính để lập trình cho ESP32
Bạn cần cài đặt các thư viện sau trong Arduino IDE:
- FastLED
- ESPAsyncWebServer
- AsyncTCP

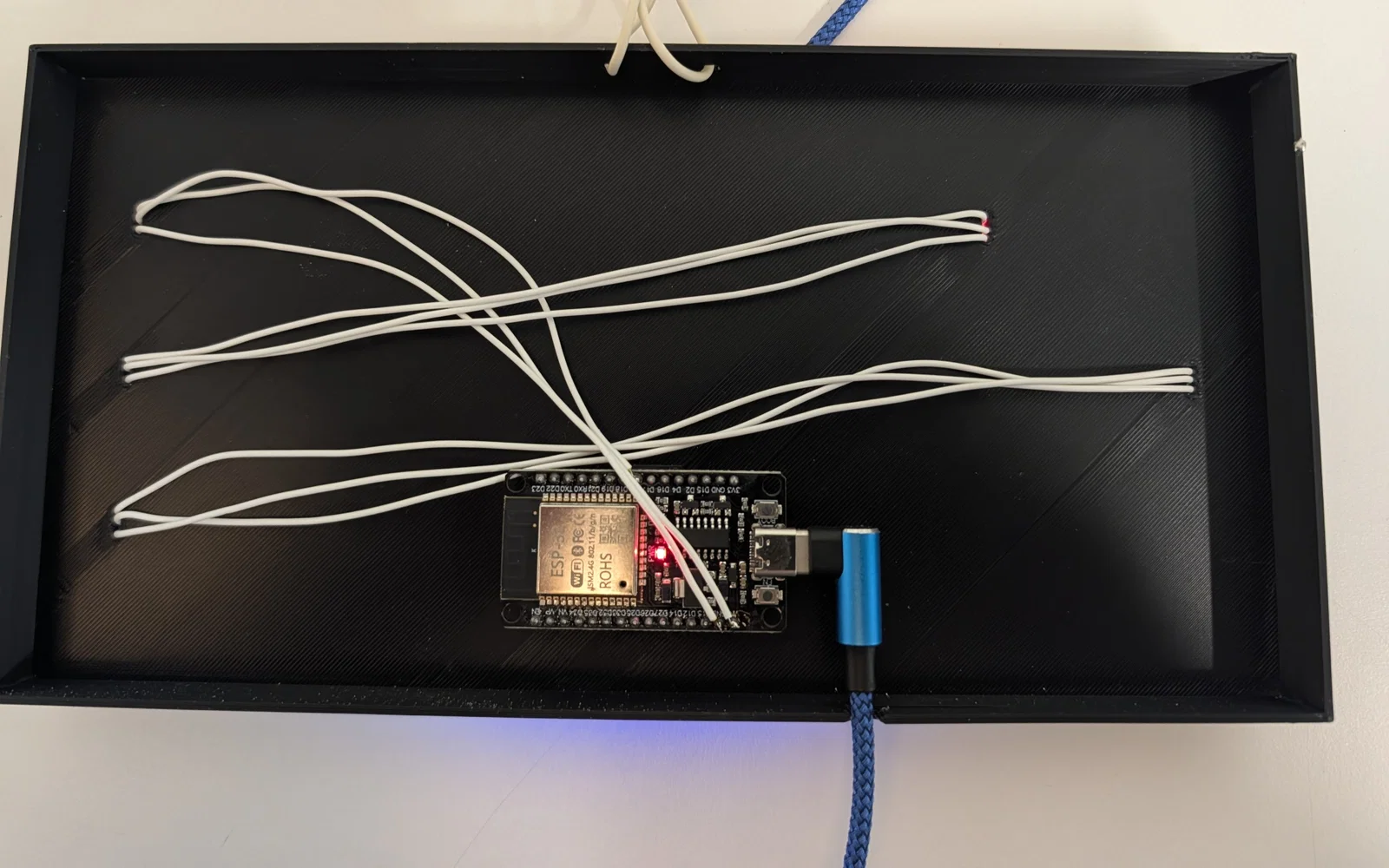

Chân dữ liệu (data pin) cho dải đèn LED được kết nối vào chân số 5 trên ESP32.
