Lẫy nắp bình giữ nhiệt (Thermos lid latch)

Cách đây một thời gian, cái lẫy nắp bình giữ nhiệt mà mình hay dùng bị gãy; dạo gần đây mình mới học được chút ít về thiết kế mô hình nên quyết định tự tay sửa lại nó.

Mình cũng không rõ đây là loại bình giữ nhiệt gì, nhưng nếu chẳng may bạn có cái bình tương tự, thì ngoài việc in 3D, bạn sẽ cần chuẩn bị thêm:

• 3 ốc vít tự ren M2*8
• Một lò xo cao 4 mm (mình tận dụng lại lò xo từ cái lẫy cũ)
• Một thanh trục kích thước 24.5 mm x 1.7 mm để giữ lẫy vào nắp (cũng lấy từ lẫy cũ luôn)
• (Tùy chọn) Mỡ bôi trơn lithium - dùng để bôi giữa thân lẫy chính và phần trượt khóa lẫy

Hướng dẫn:

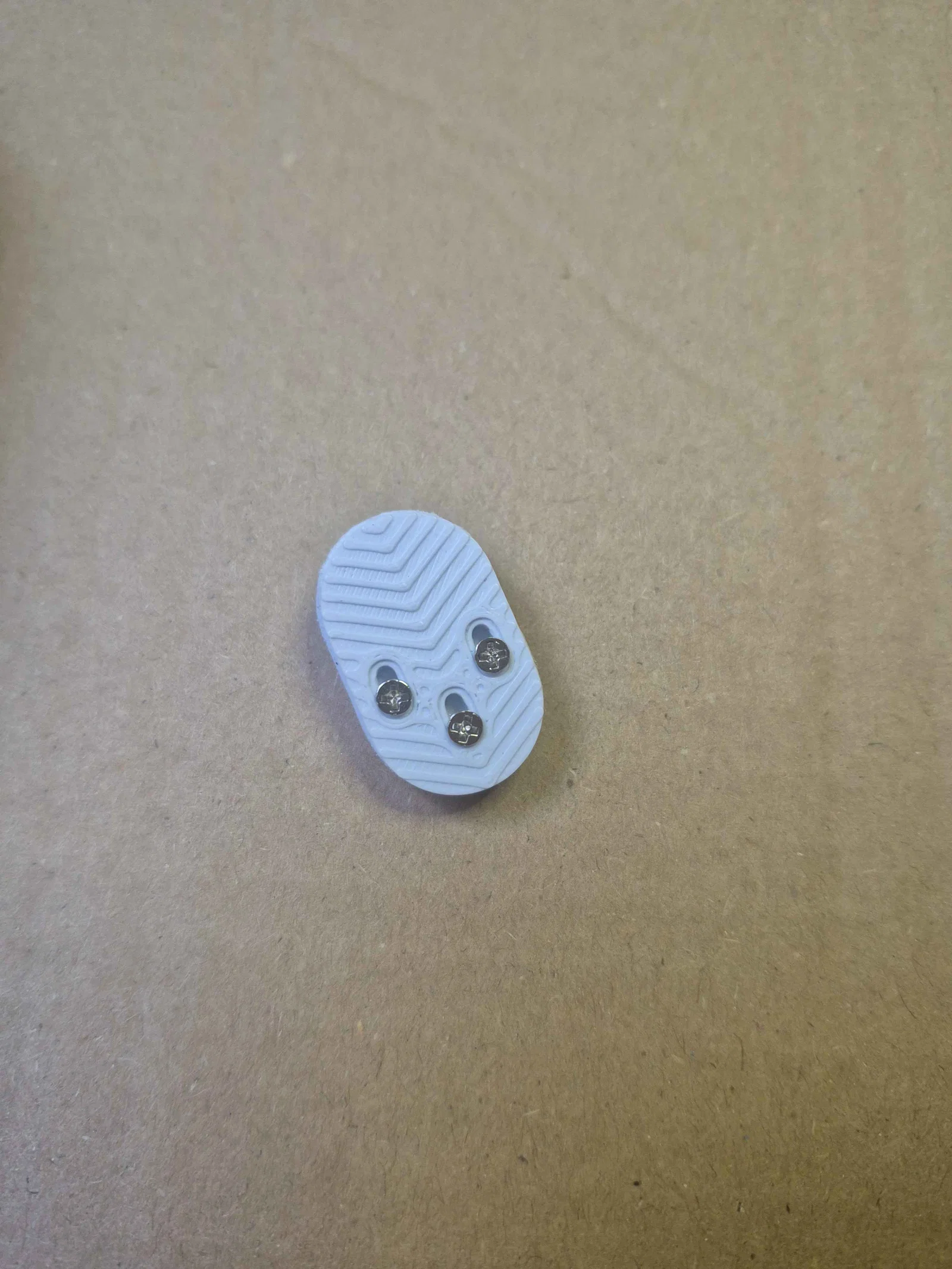

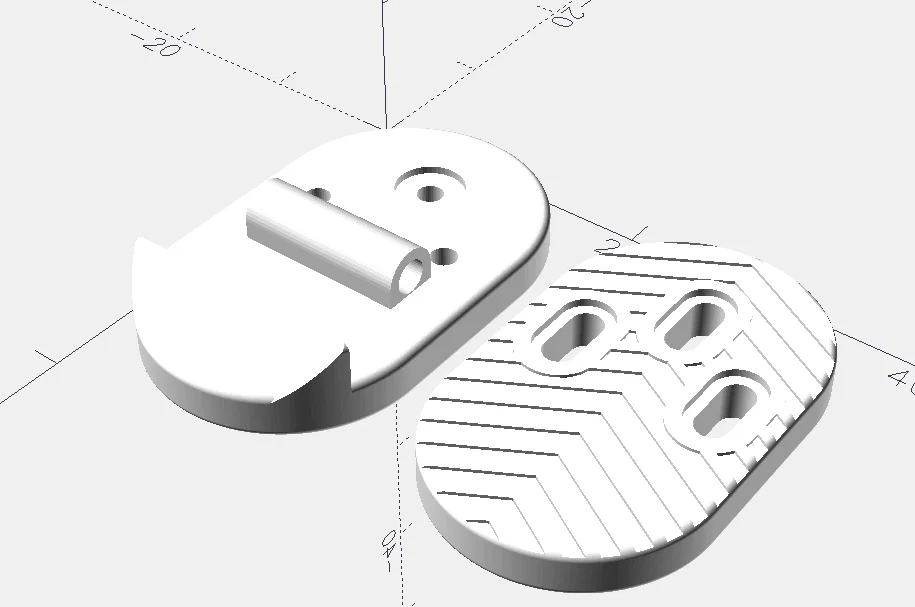

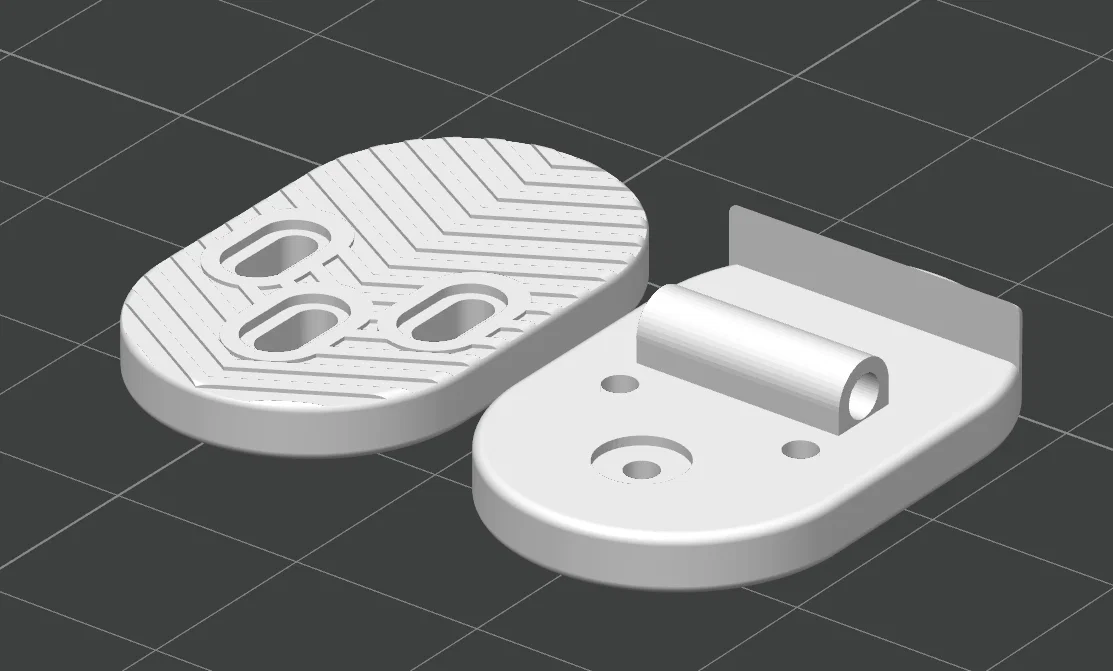

Sau khi in xong cả hai chi tiết (mình khuyên nên dùng bàn in PEI phẳng), bạn hãy dùng 3 ốc M2*8 để gắn phần trượt vào thân lẫy chính; lưu ý đừng vặn chặt quá kẻo phần trượt không di chuyển được nhé.

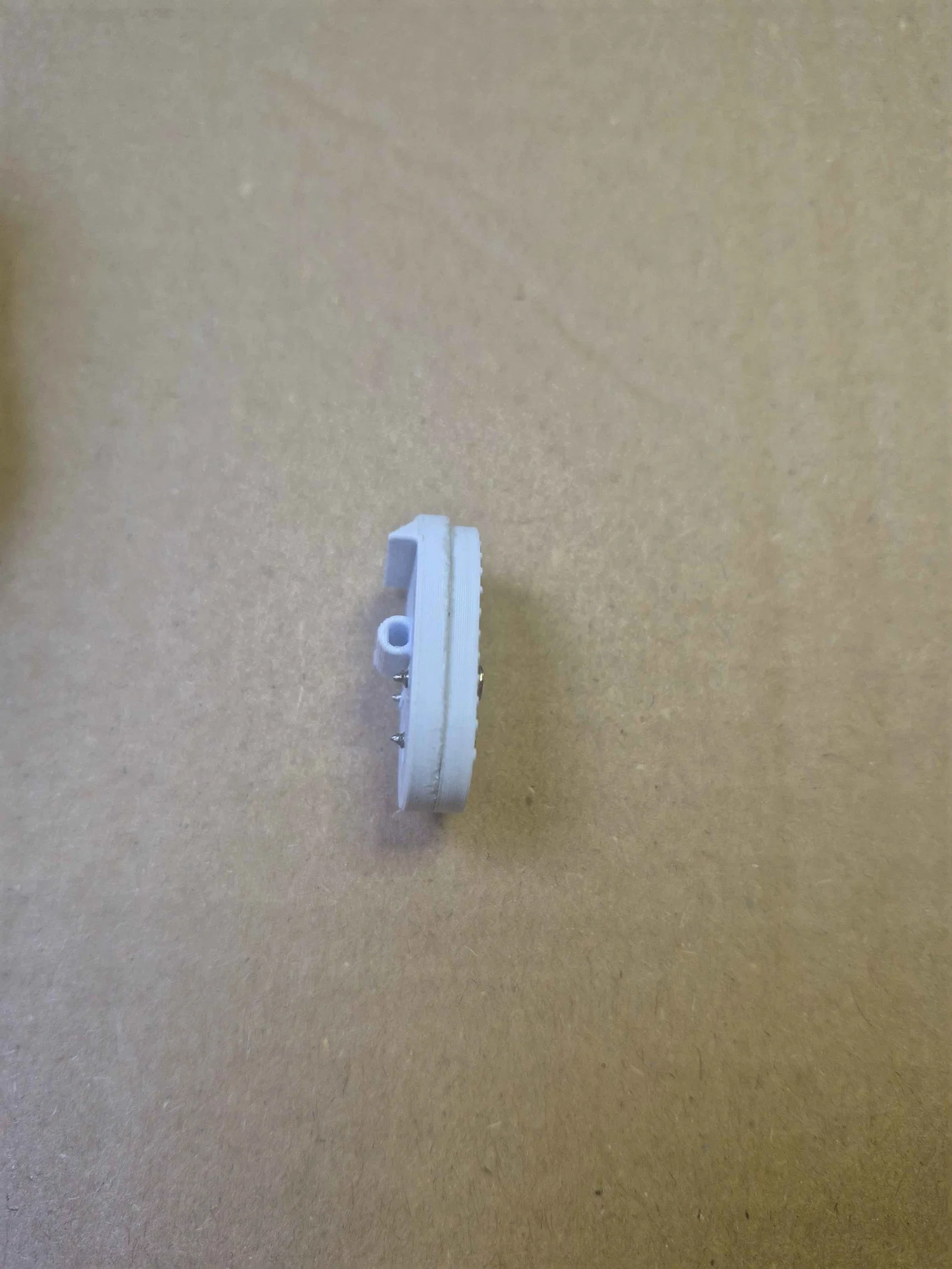

Phần trượt được thiết kế nhỏ hơn thân lẫy chính một chút để việc mở nắp dễ dàng hơn.

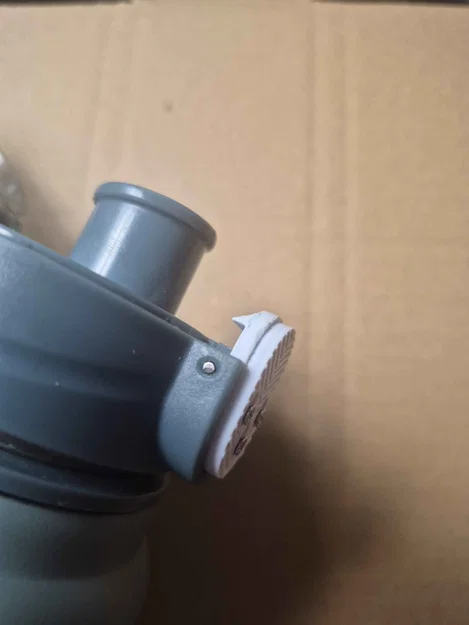

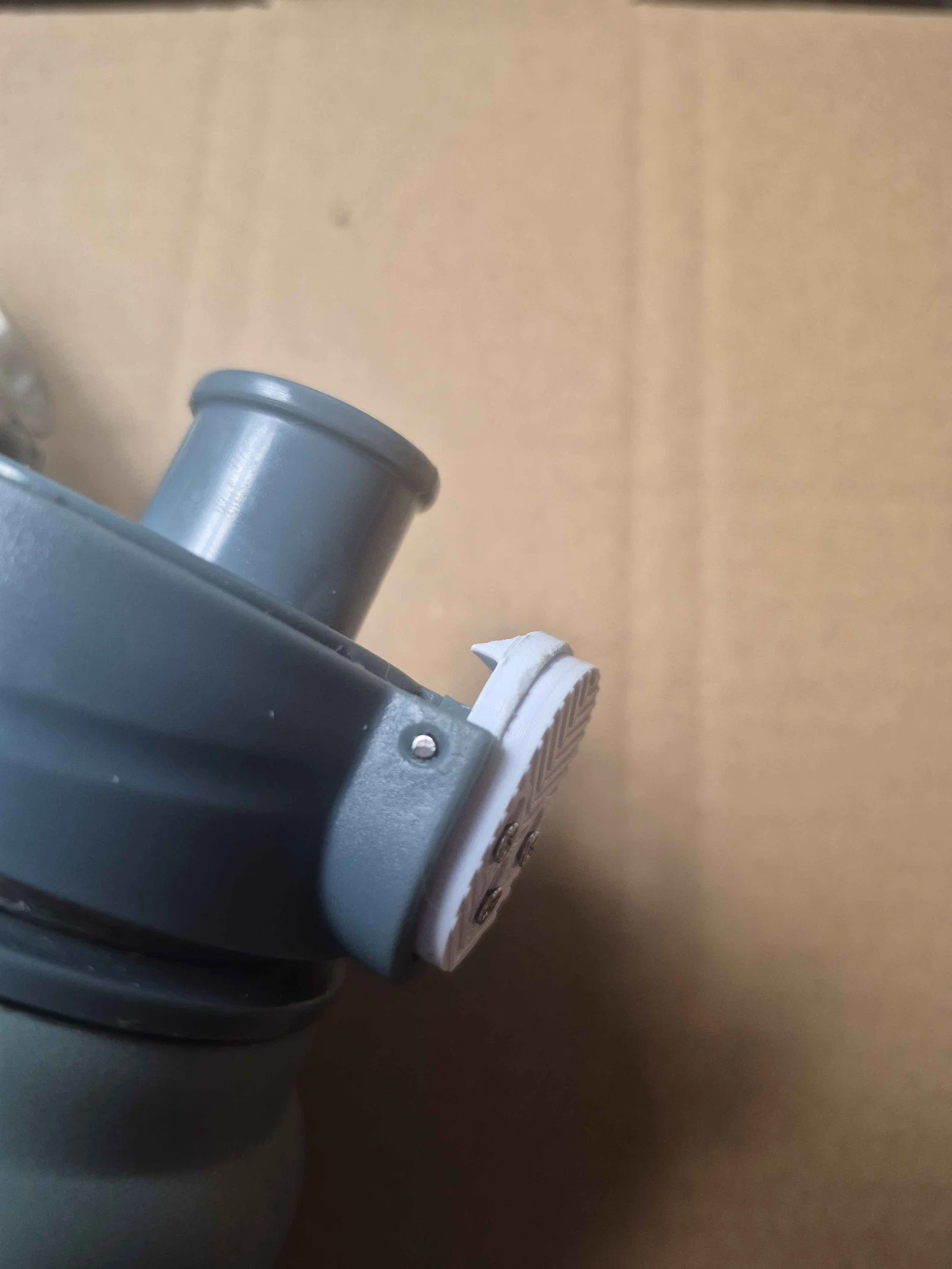

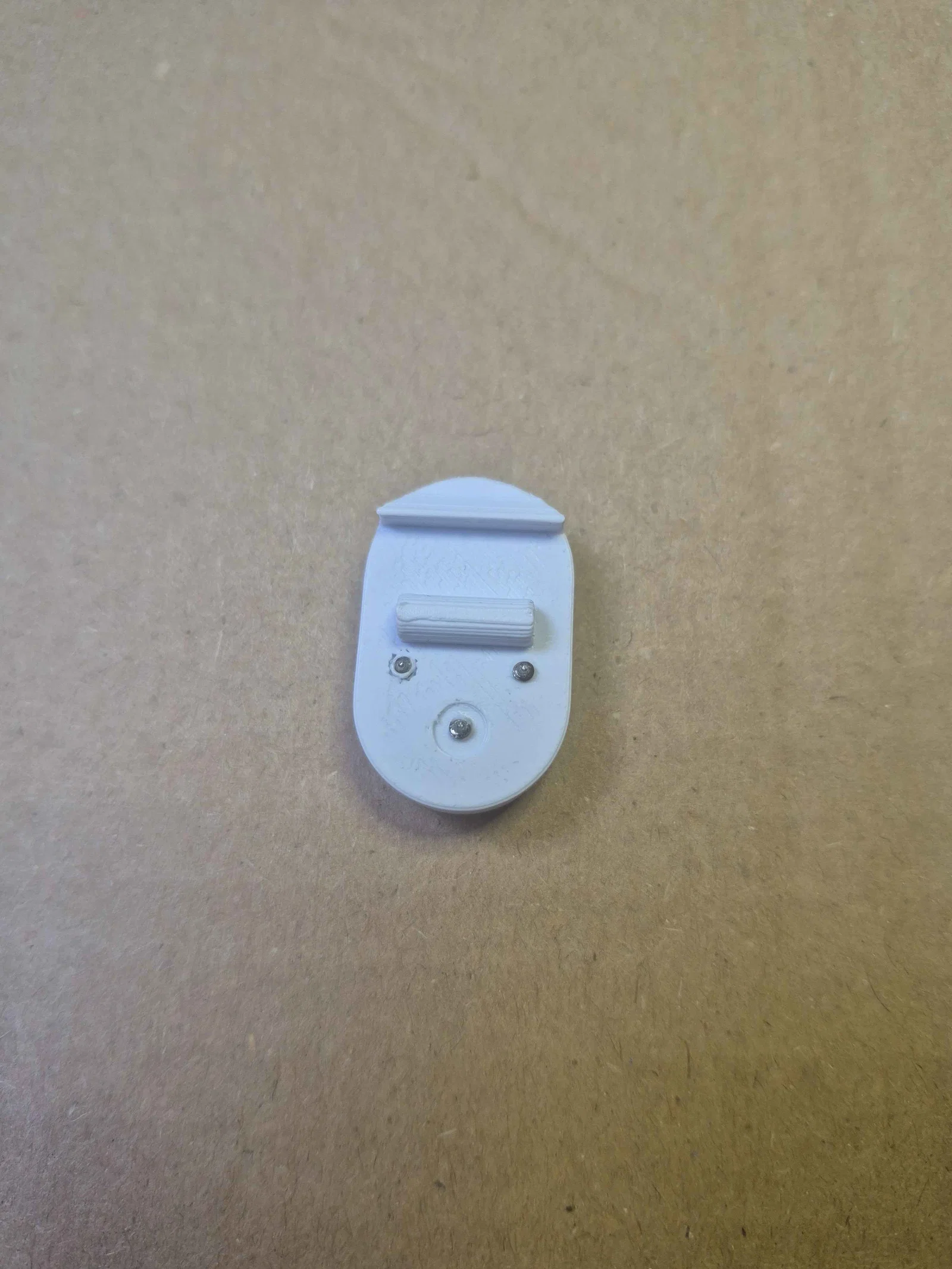

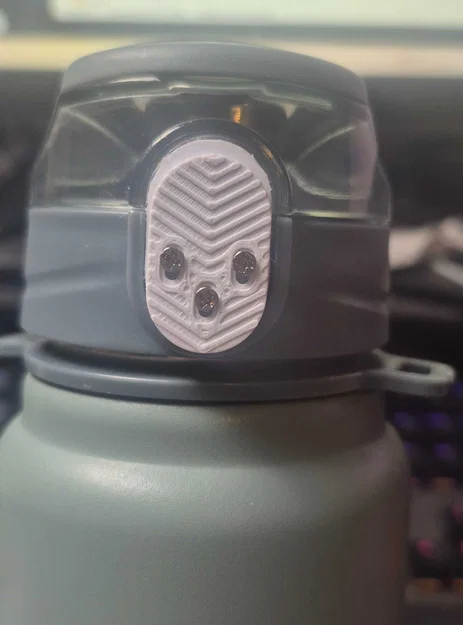

Mình khuyên bạn nên bôi một ít mỡ lithium vào giữa hai bộ phận này. Sau đó, đặt lò xo vào hốc tròn của thân chính (phần này sẽ khớp với chi tiết tương ứng trên nắp bình), rồi đặt cụm lẫy đã lắp lò xo vào đúng vị trí của lẫy cũ trước đây.

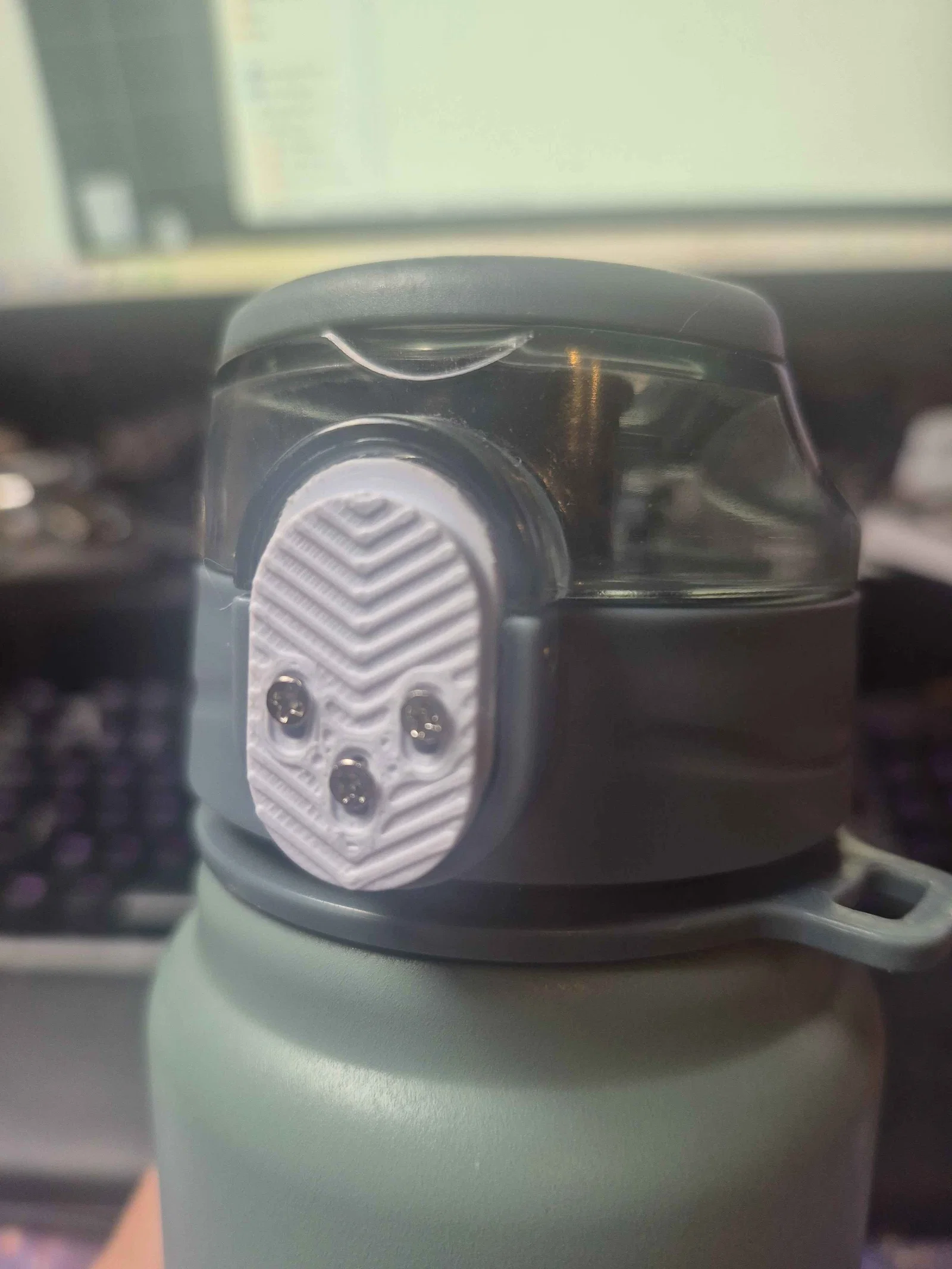

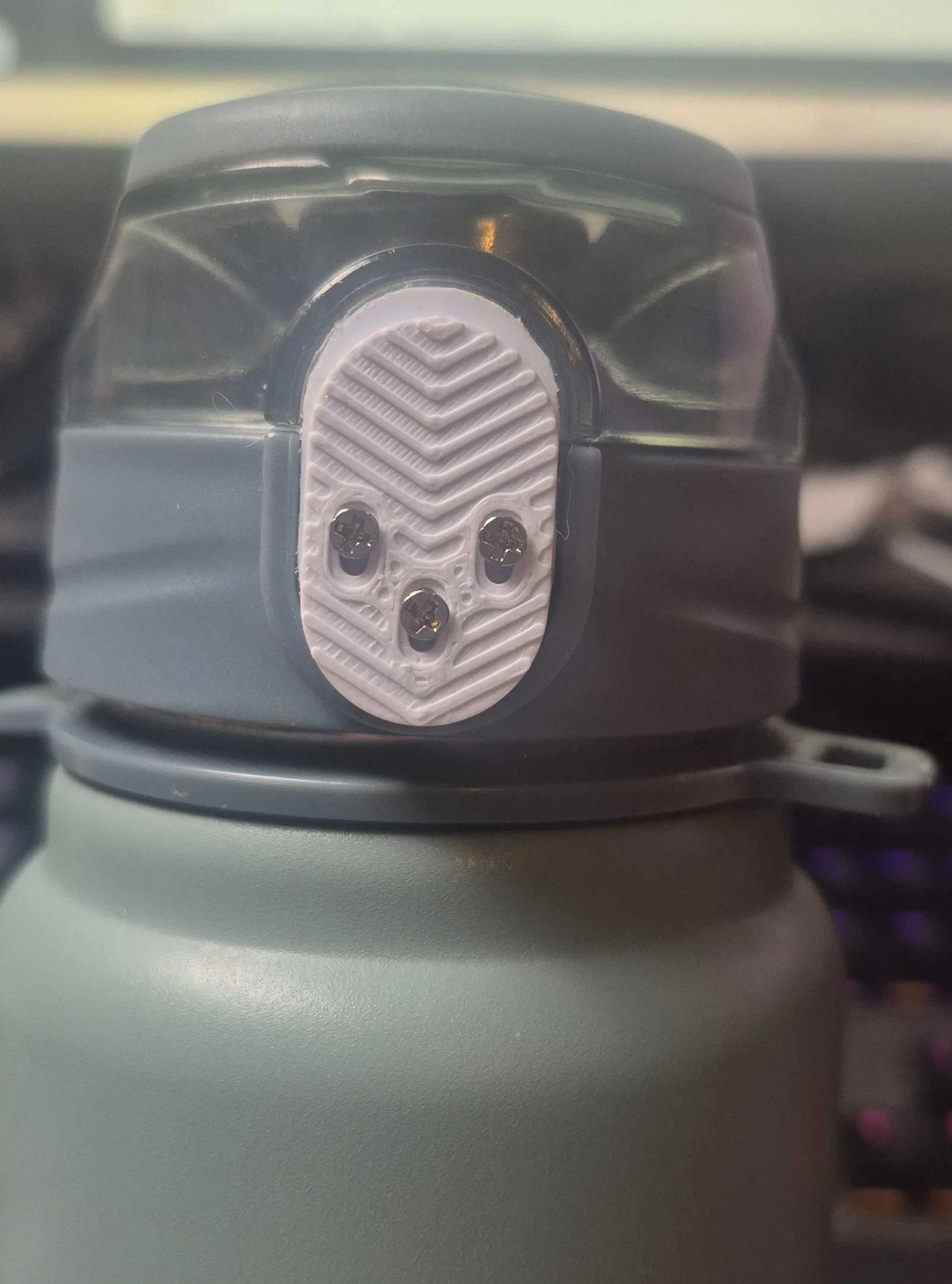

Cuối cùng, cố định lẫy mới bằng thanh trục 24.5 mm x 1.7 mm là xong xuôi rồi!
