Ngàm ZeroClick cho AntHead (Phiên bản của Ambrosia)

Tác giả Ambrosia_285561

Lượt thích
2
Lượt coi
43

File 3 1,1 MB

  • antclick-duct_1780954174.stlSTL · 355,2 KB
  • antclick-jig_1780954175.stlSTL · 160,1 KB
  • antclick-mount_1780954176.stlSTL · 658 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#400166
Danh mục
Máy In 3D
Ngày đăng

Mô tả

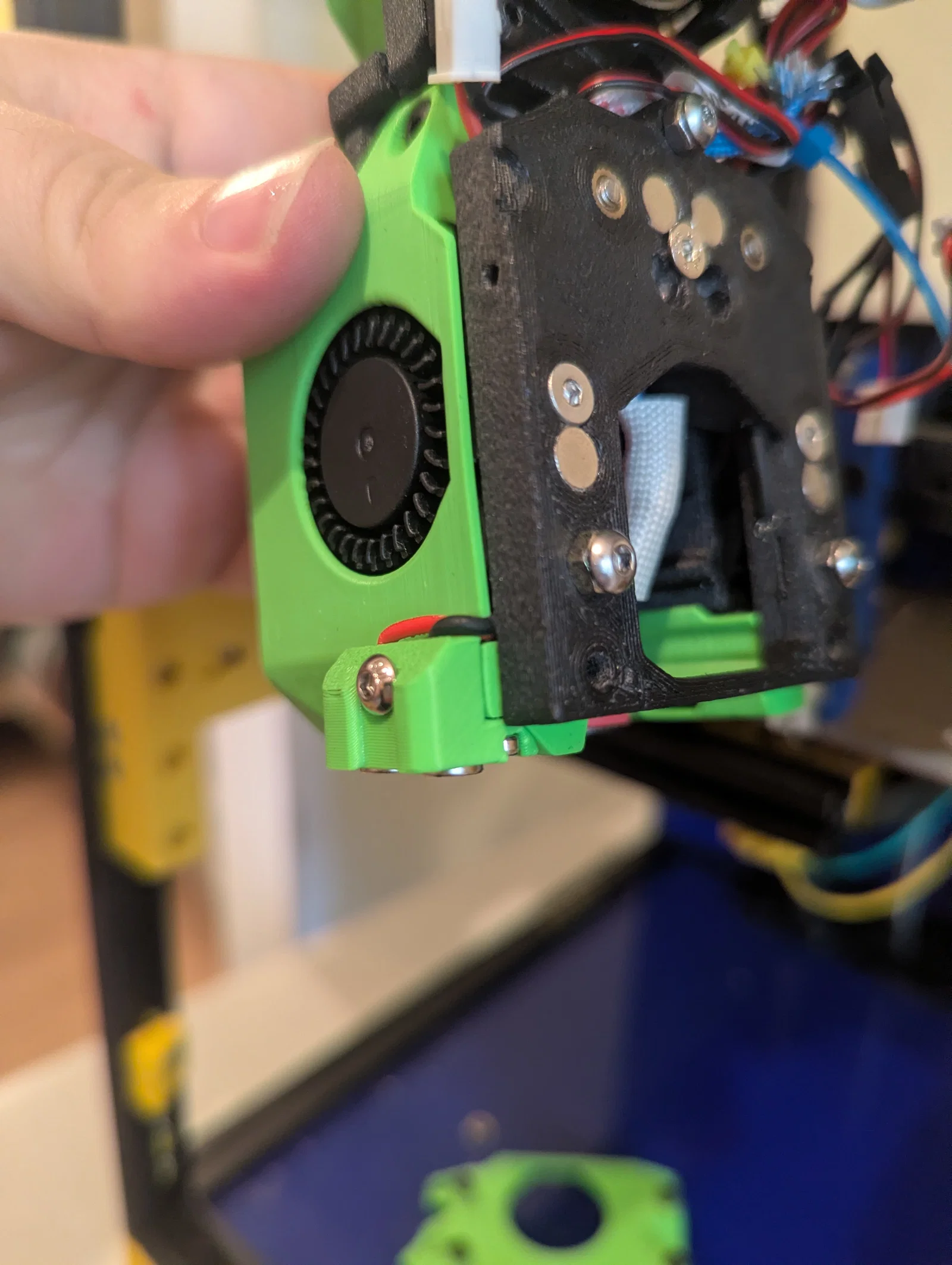

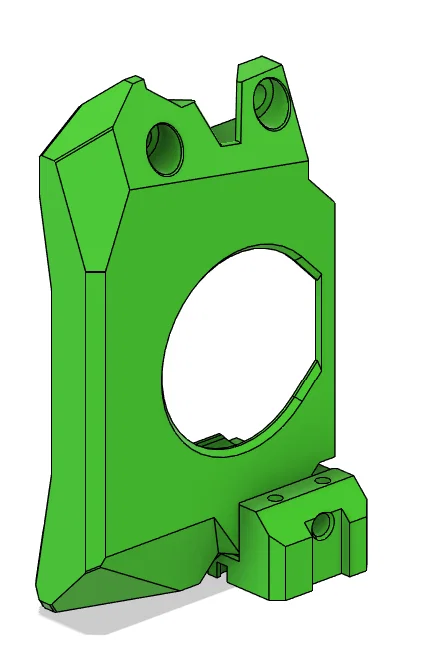

Đây là ngàm gắn ZeroClick bên hông dành cho AntHead (SF) của bạn. Lưu ý đây không phải là một hệ thống ZeroClick hoàn chỉnh, bạn sẽ cần có sẵn đầu dò ZeroClick gốc và một loại ngàm tương ứng. Vì mình mặc định là bạn đã biết cách dùng ZeroClick, nên nếu có chỗ nào chưa rõ, phiền bạn xem qua hướng dẫn của ZeroClick tại đây: https://github.com/zruncho3d/ZeroClick/. (Mình đặt tên là "Ambrosia's Version" vì có một bản AntHead duct một mảnh ở đâu đó cũng làm chức năng tương tự, nhưng thiết kế nguyên khối đó không được tối ưu lắm. Nếu sau này tìm lại được mình sẽ dẫn link vào đây). Bạn hãy lắp ráp ngàm riêng biệt với phần duct. Bạn sẽ cần loại dây điện và nam châm 3x6mm giống như ngàm gốc, cũng như bấc hút chì (desoldering wick) nếu bạn muốn dùng theo cách đó. Bạn có thể sử dụng khuôn đính kèm (cần 1 heatset) để việc lắp ráp ngàm trở nên dễ dàng hơn. Hãy gắn ngàm vào khuôn, đi dây điện vào đúng vị trí. Giờ thì bạn có thể lắp nam châm và ép mọi thứ lại cho chắc chắn (ví dụ như dùng ê-tô) mà không sợ bị lệch. Sau khi lắp xong ngàm và kiểm tra thông mạch, bạn có thể tháo khuôn và bỏ nó đi (nhớ lấy lại cái heatset nhé!). Ngàm hoàn thiện sẽ được gắn vào bên hông của AntHead duct đã tinh chỉnh bằng 2 ốc vít tự ren m2 10mm (loại dùng cho microswitch d2f) từ phía dưới, và 1 ốc vít đầu bằng m3 6mm (vặn vào một heatset mới ở bên hông duct).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,1 MB
File lớn nhất
658 KB
