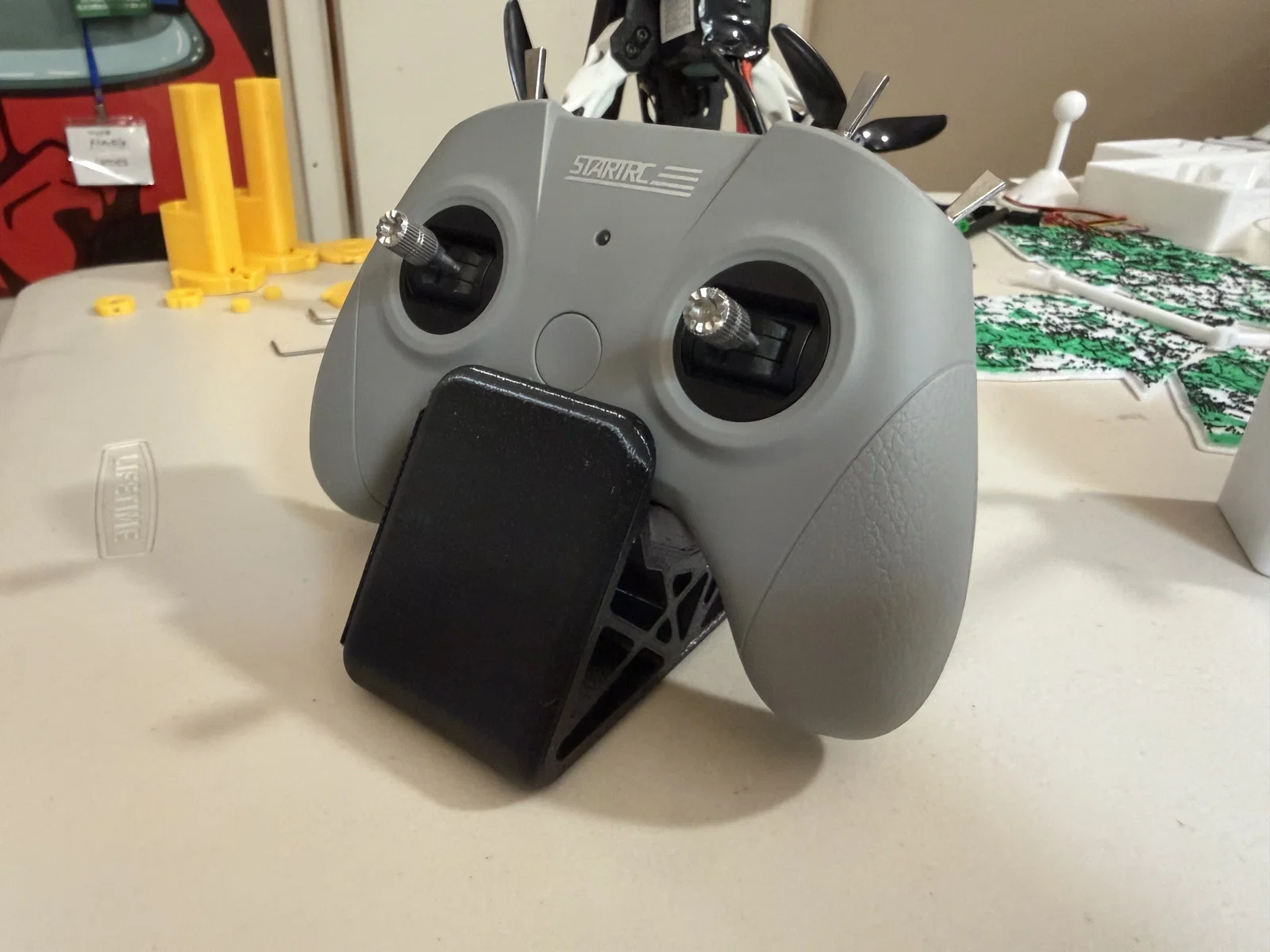

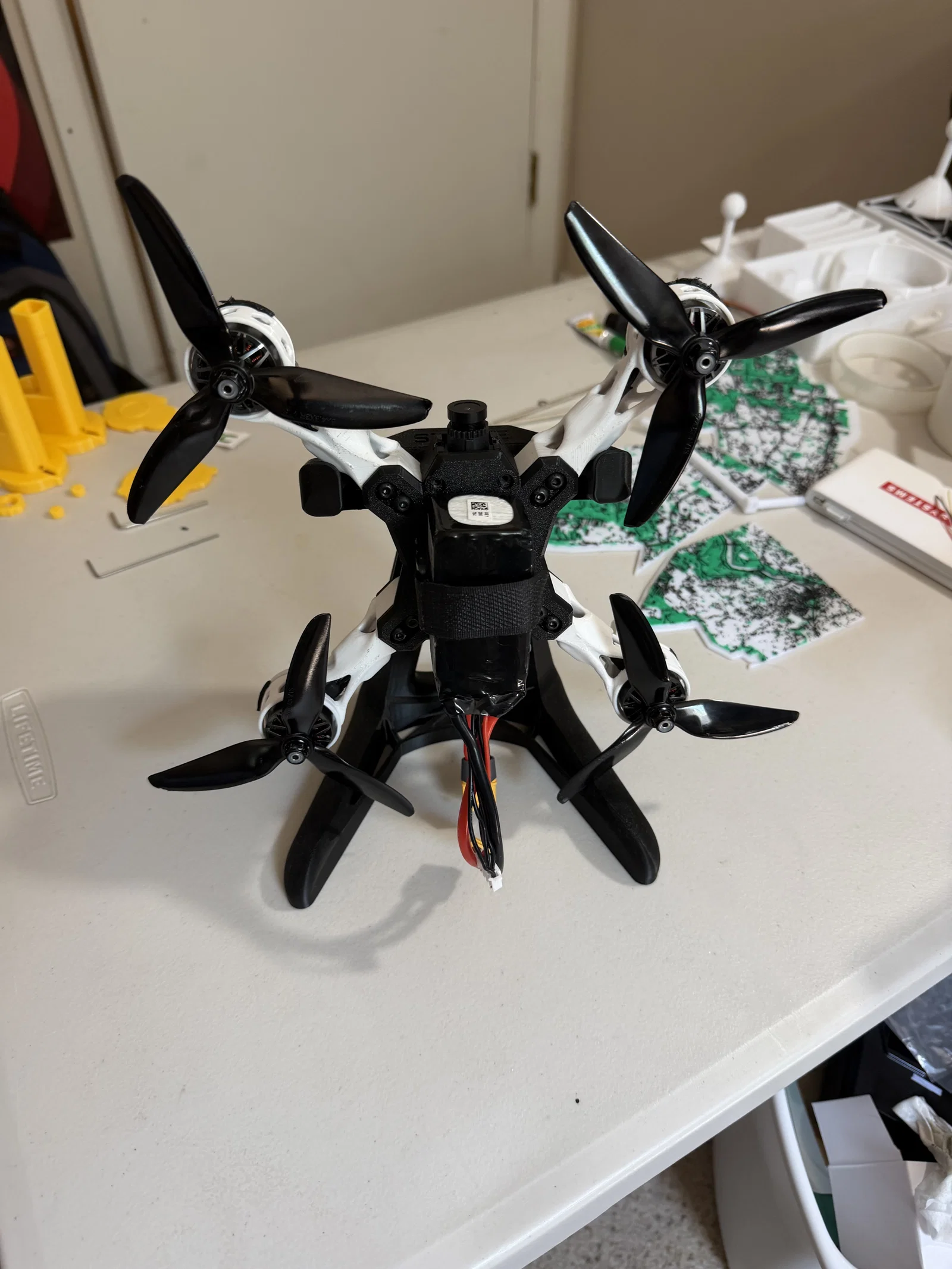

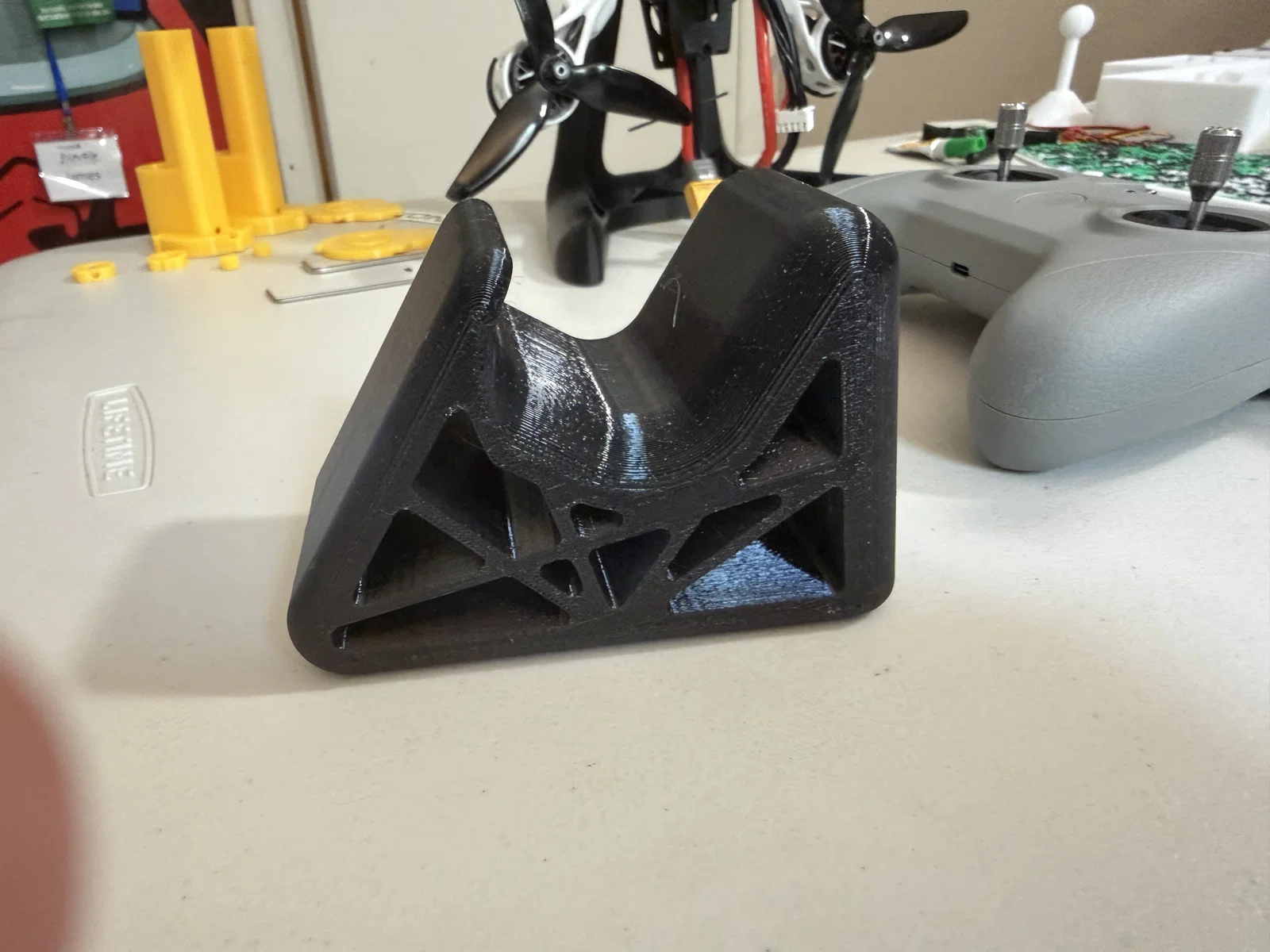

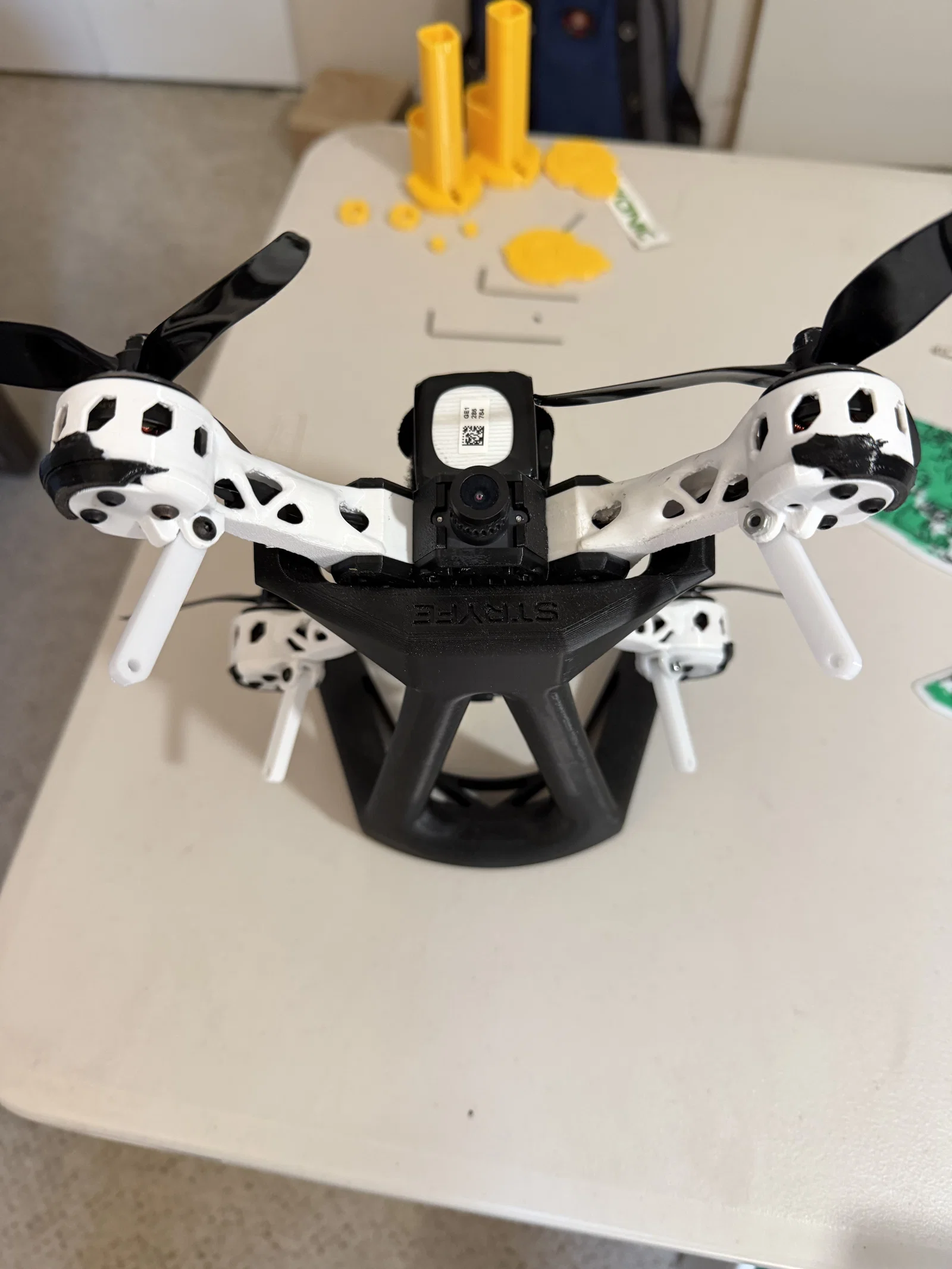

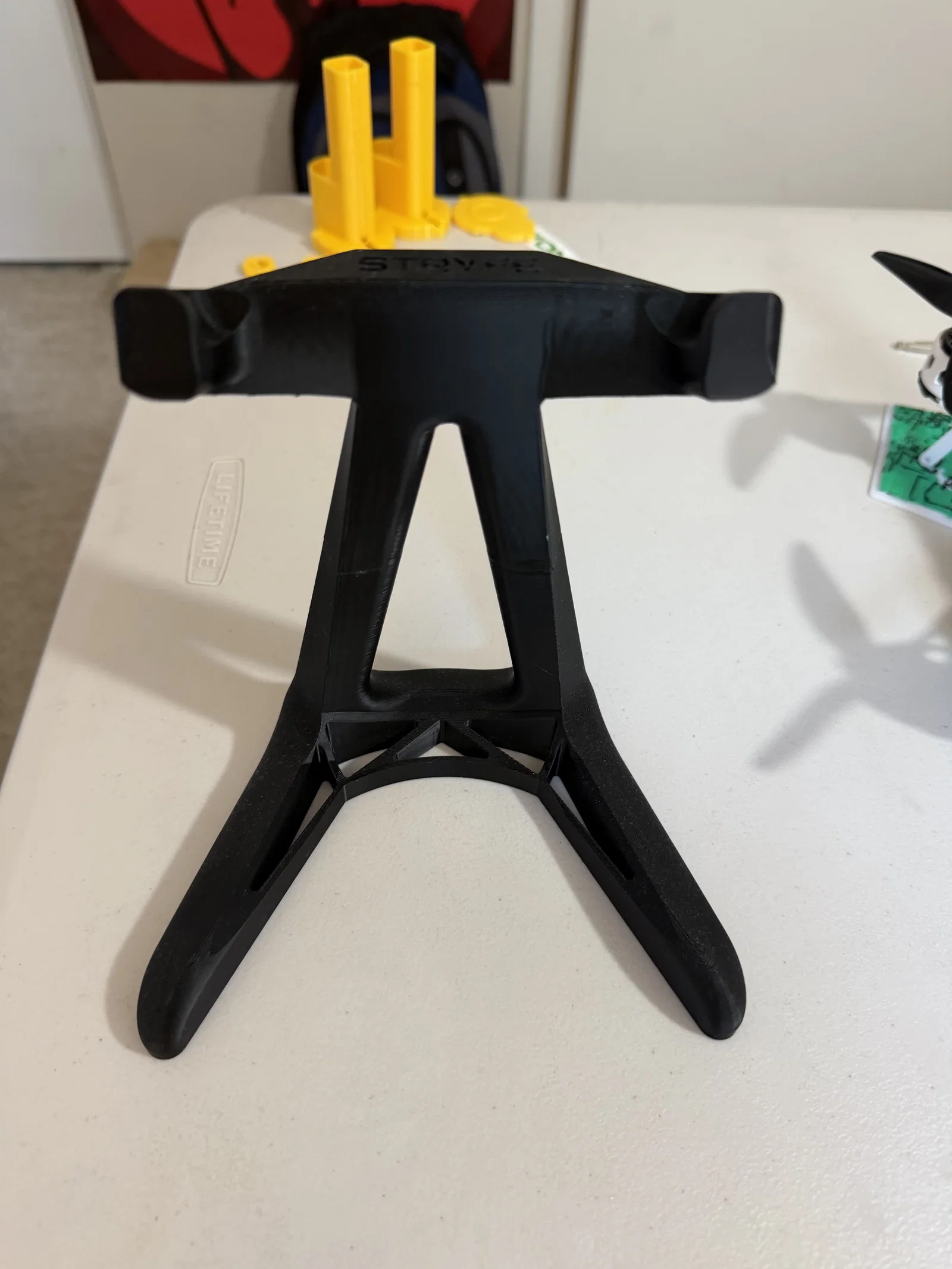

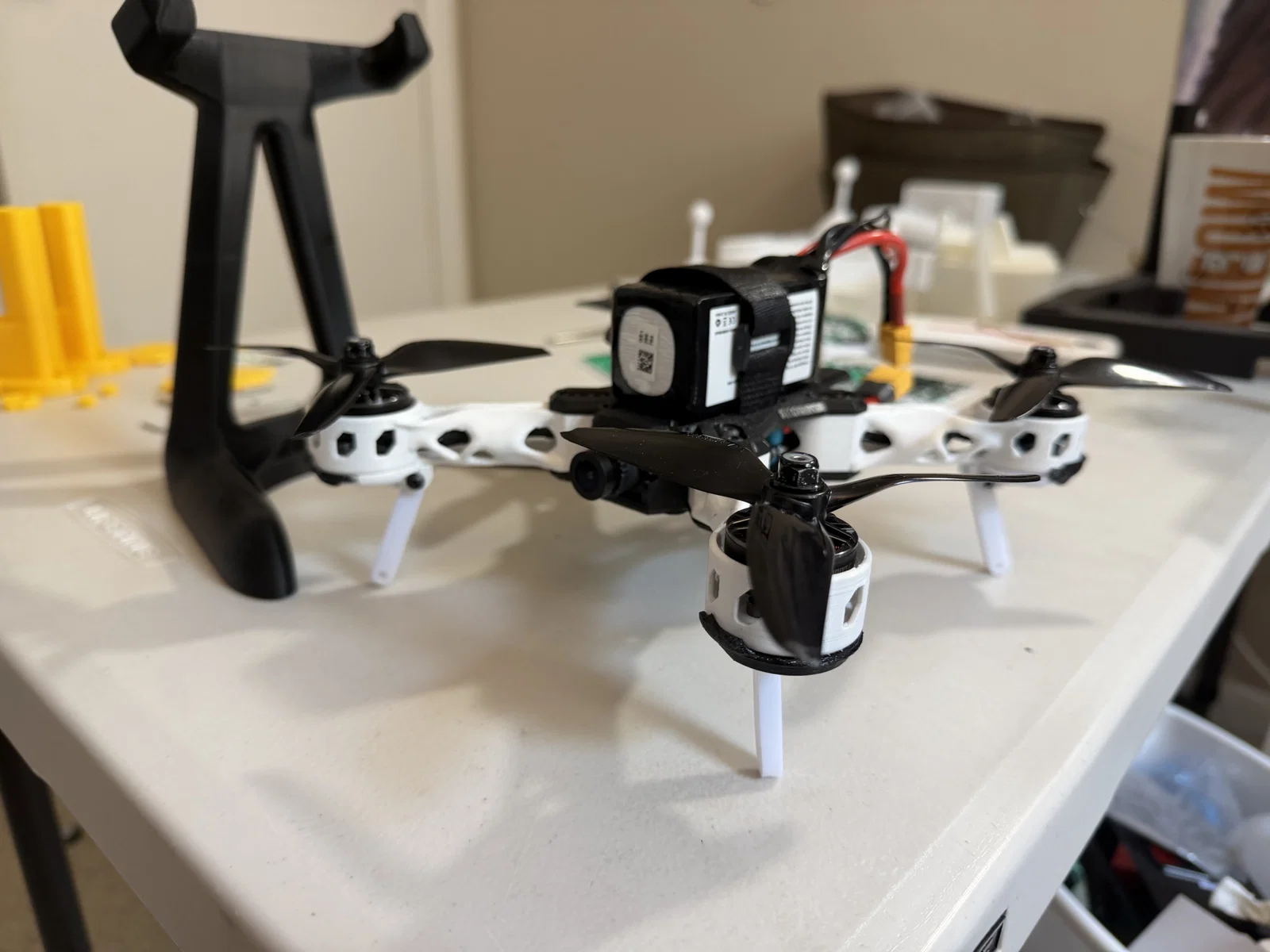

STRYFE - Drone 5 inch Tối ưu hóa Topology In 3D

VIDEO BAY THỬ NGHIỆM: https://youtube.com/shorts/oiSVrfM4jPY?si=SMwh-cmVWzysh2-i

Đây là mẫu drone mình thiết kế bằng công cụ Generative design của Fusion 360.

Hướng dẫn lắp ráp:

• Bắt vít phần đáy vào mỗi cánh tay - 8 vít m4
• Bắt vít camera vào giá đỡ - 2 vít m2
• Bắt vít camera vào khung - 2 vít m3
• Lắp bộ FC stack - 4 vít m3
• Luồn dây điện qua các cánh tay - 4 vị trí
• Lắp motor, ốp bảo vệ cánh (prop guards) và càng đáp
• Hàn dây điện - motor, VTX, ELRS, nguồn, tụ điện (mình có cắt bớt một số dây cho gọn, mình làm theo sơ đồ trên các trang bán hàng Amazon)
• Luồn dây thắt (Velcro) qua 2 khe ở mặt trên
• Vặn vít phần nắp trên - 8 vít m4, 2 vít m3
• Kiểm tra motor bằng BetaFlight (kiểm tra chiều quay và thứ tự)
• Cấu hình trong BetaFlight
• Gắn pin vào
• Bắt đầu bay thôi!

BOM - Danh sách linh kiện tiết kiệm nhất mình tìm được:

• FC/ESC stack: SoloGood F405 55A FPV Stack
• Motor: MAD BSC 2207.5 1750KV/2100KV
• Cánh quạt: HQProp 5X4.8X3 V1S 5048

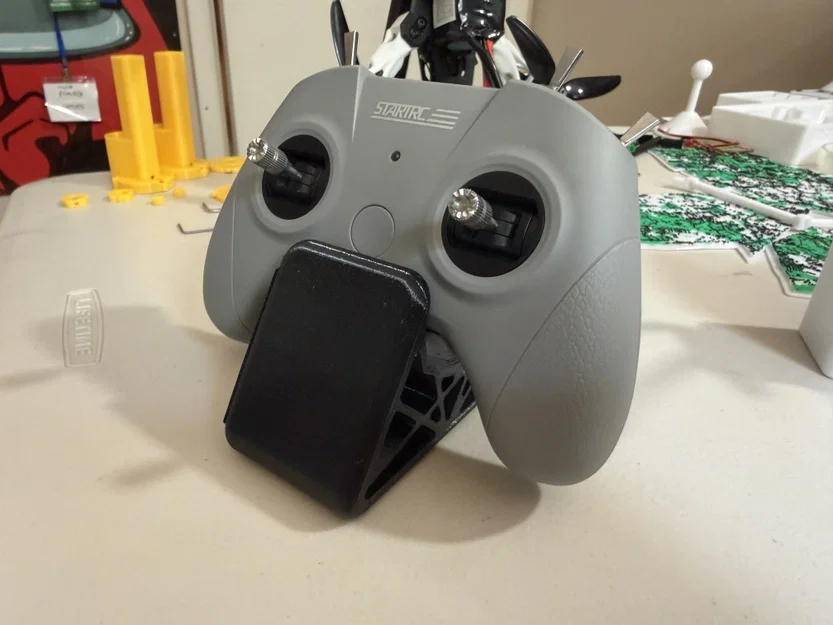

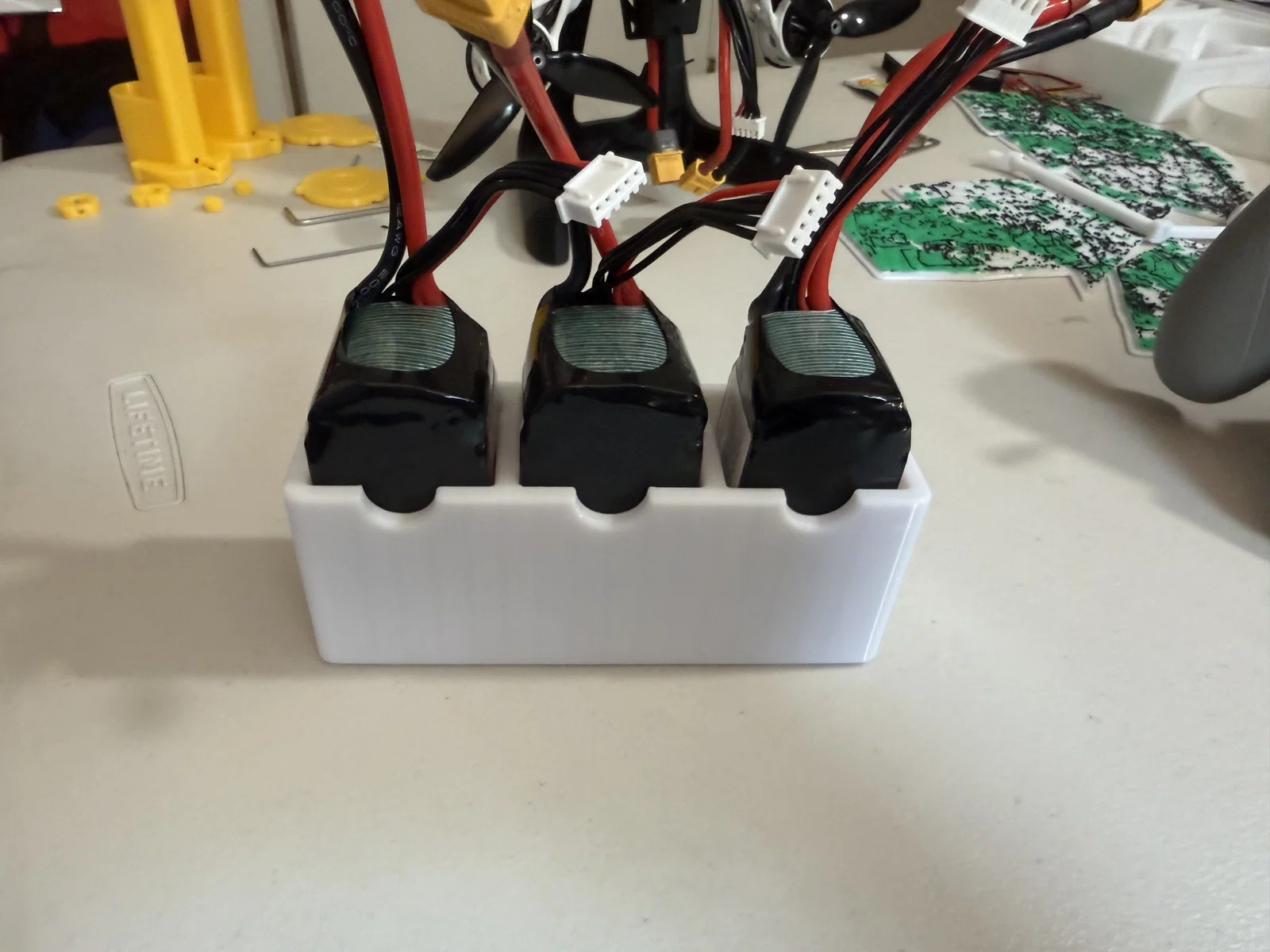

• Pin: OVONIC 14.8V 120C 1500mAh 4S Lipo
• ELRS/Điều khiển: Link mua hàng
• Sạc: ISDT PD60S XT60
• Camera/VTX: AKK KC03 800TVL
• Kính FPV: Speedybee 5.8G FPV Goggles

Phần cứng (ốc vít): 12mm m3 (x24), đai ốc m3 (x4), 8mm m4 (x16), dây Velcro, băng dính hai mặt hoặc ốc vít m2 kèm đai ốc.

Chất liệu in: CF PETG - 200g

Thiết lập in: 3 walls, 35% infill, bật chế độ support cho phần ốp bảo vệ cánh và đế càng đáp.
