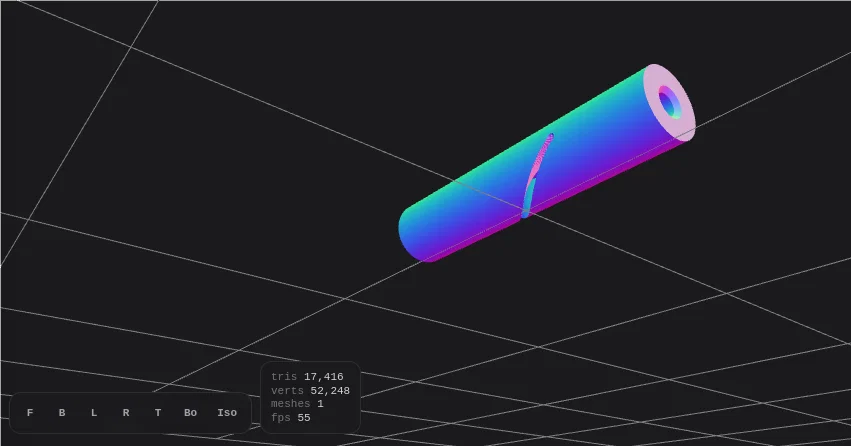

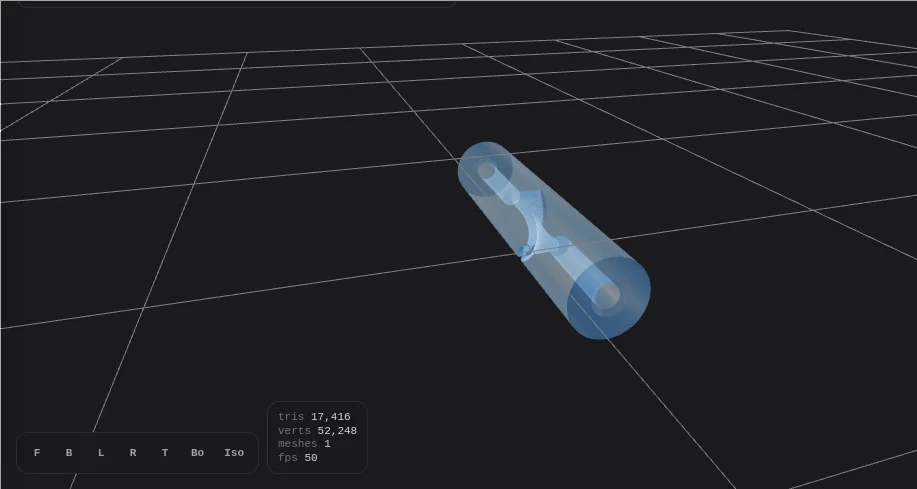

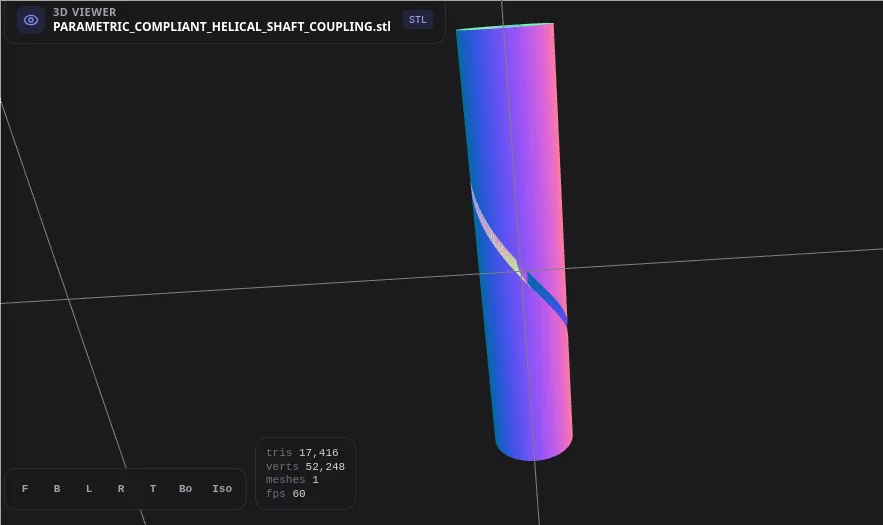

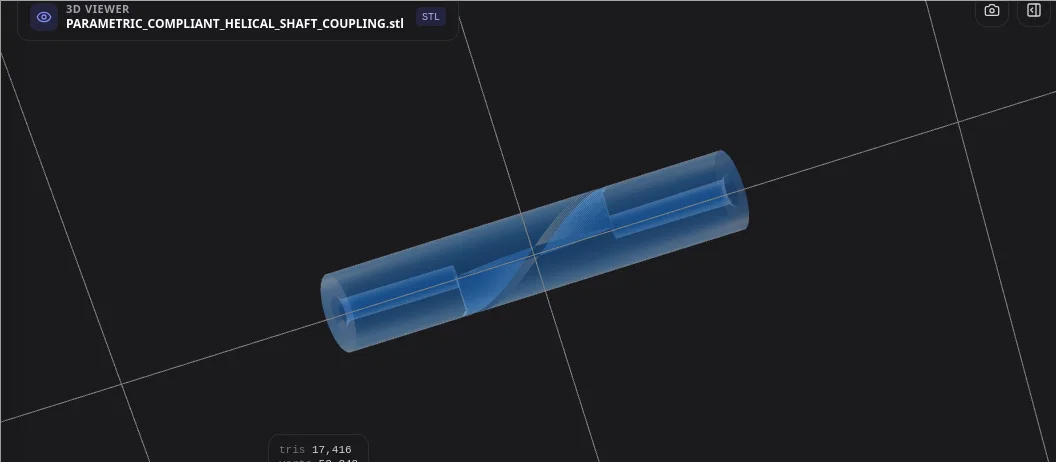

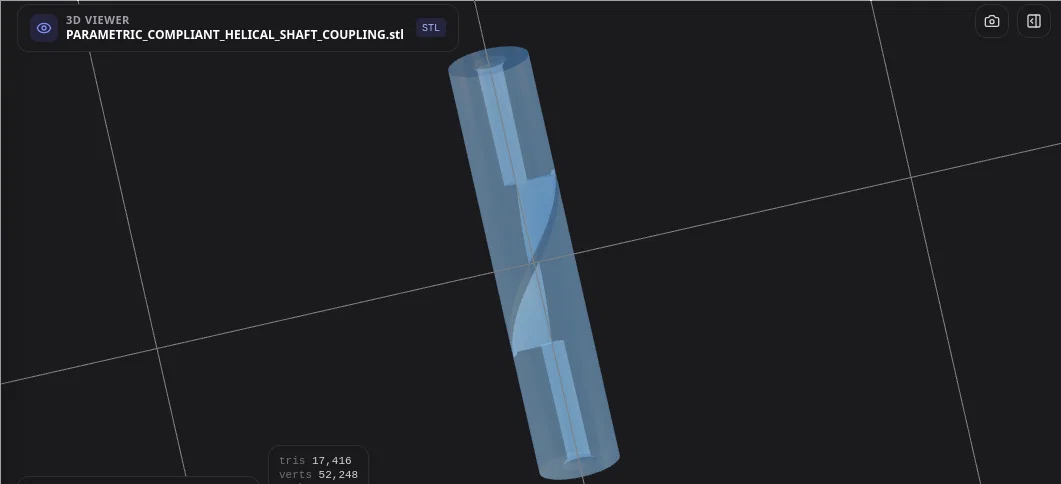

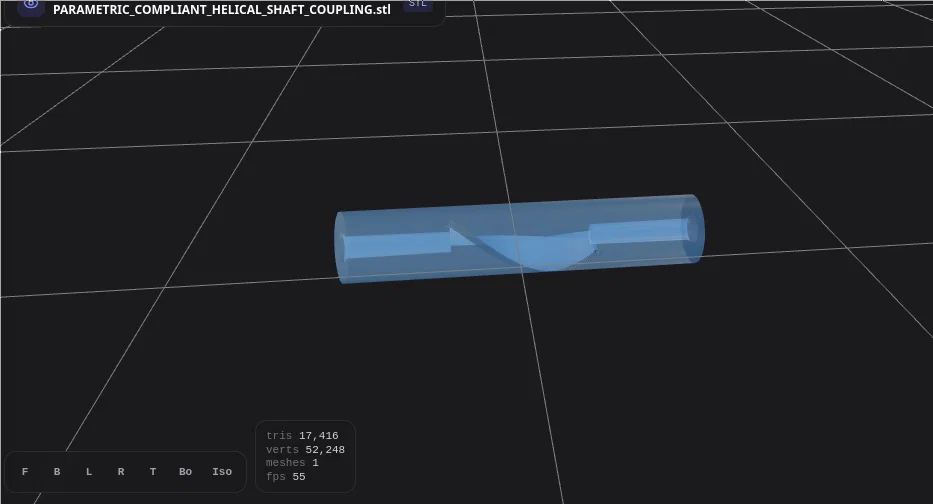

Khớp nối trục xoắn đàn hồi Parametric cho máy in 3D và CNC

Đây là mẫu Khớp nối trục xoắn đàn hồi (Compliant Helical Shaft Coupling) được tối ưu hóa hoàn toàn và có thể tùy chỉnh thông số, được thiết kế đặc biệt cho in 3D và các ứng dụng kỹ thuật cơ khí chính xác. Sử dụng cấu trúc uốn xoắn được tính toán kỹ lưỡng, linh kiện này giúp bù trừ các sai lệch về góc, song song và trục trong khi vẫn duy trì khả năng truyền mô-men xoắn mượt mà, hiệu quả cao.

Cho dù bạn đang nâng cấp trục Z của máy in 3D, chế tạo máy CNC, lắp ráp robot DIY, hay thiết kế hệ thống vô lăng Sim Racing mô-men xoắn cao, khớp nối dạng dầm (beam coupling) tùy chỉnh này chính là giải pháp phần cứng mạnh mẽ, không có độ rơ (backlash).

Các tính năng kỹ thuật nổi bật

• Hình học tùy biến hoàn toàn: Dễ dàng tùy chỉnh tất cả các thông số quan trọng bao gồm Tổng chiều dài, Đường kính ngoài, Đường kính lỗ trục, Số vòng xoắn và Độ rộng khe cắt trực tiếp thông qua OpenSCAD Customizer.

• Hỗ trợ trục D (D-Profile): Bao gồm chức năng tùy chỉnh lỗ trục với độ sâu phẳng có thể điều chỉnh để gắn chặt vào trục động cơ dạng D (ví dụ: động cơ bước NEMA 17, NEMA 23), giúp loại bỏ tình trạng trượt khi chịu tải.

• Truyền mô-men xoắn không độ rơ: Thiết kế khớp lò xo liền khối đóng vai trò như một khớp nối dầm hiệu quả, loại bỏ sự lỏng lẻo thường thấy ở các khớp nối hàm (jaw) hoặc khớp Oldham nhiều mảnh.

• Thiết kế giảm ứng suất: Được thiết kế với các góc lượn (fillet) ở cả hai đầu của dải xoắn để phân bổ ứng suất cơ học đồng đều, ngăn ngừa hiện tượng nứt lớp do mỏi xoắn.

• Tối ưu cho in 3D (Không cần Support): Có tích hợp tính năng kiểm soát góc nghiêng xoắn luôn lớn hơn 45°, đảm bảo in print-in-place hoàn hảo mà không cần thêm vật liệu hỗ trợ.

• Cấu trúc kỹ thuật sạch: Được lập trình với các thông số bù trừ chính xác để loại bỏ các bề mặt trùng lặp, đảm bảo cắt lớp không lỗi trong PrusaSlicer, Bambu Studio hoặc Cura. Đã bao gồm vát cạnh (chamfer) ở cả hai lỗ trục để lắp đặt dễ dàng.

Ứng dụng

Linh kiện cơ khí linh hoạt này là sự lựa chọn lý tưởng cho:

• Phần cứng máy in 3D: Khắc phục tình trạng Z-wobble khi dùng làm khớp nối trục vít me.
• Hệ thống CNC: Chuyển đổi chuyển động quay sang tuyến tính với độ chính xác cao.
• Sim Racing & xe RC: Trục truyền động, hệ thống lái và cụm bàn đạp cần phản hồi nhạy.
• Tự động hóa & Robot: Kết nối khớp linh hoạt cho động cơ DC, servo và bộ truyền động.

Thông số mặc định

Tương thích phần mềm & Cài đặt in

• Tệp nguồn: Thiết kế tối ưu cho OpenSCAD 2021.01 trở lên. Tương thích hoàn toàn với tính năng Printables Web Customizer.
• Render độ phân giải cao: Cấu hình mặc định với ($$fn = 128$$) cho hình dạng trụ mượt mà nhưng vẫn tiết kiệm tài nguyên.
• Cài đặt in khuyến nghị: In với số lượng tường cao (ít nhất 3–4 lớp vỏ) hoặc 100% infill để đạt độ bền xoắn tối đa. Sử dụng vật liệu cứng cáp như PETG, ABS hoặc Tough PLA. Không cần support!
