Giá treo tường cho sạc CTEK MXS 5.0 kèm móc treo dây

Mình có cái sạc bình ắc quy 12V cho xe hơi cần dùng thường xuyên mà cứ để dưới sàn, sợ bị xe cán qua hoài. Mình tìm thử mấy mẫu giá treo tường mà không ưng ý cái nào, nên quyết định tự thiết kế một cái "xịn sò" hơn.

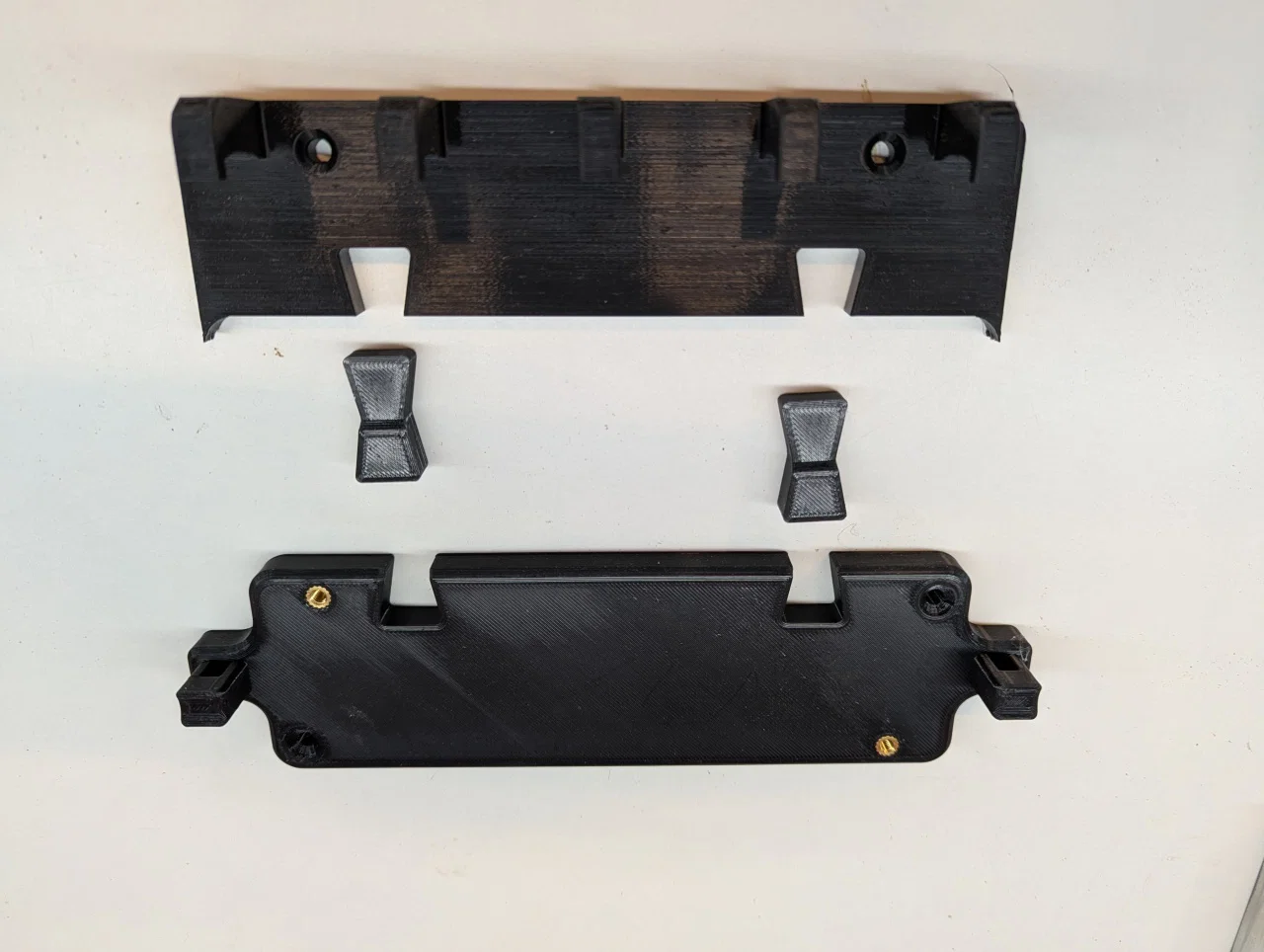

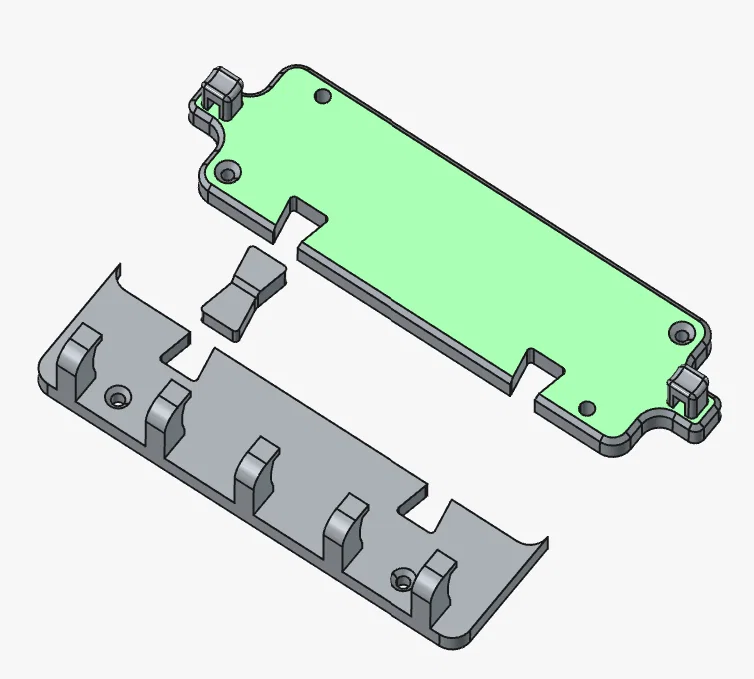

Mẫu giá đỡ này gồm 4 mảnh, cần dùng thêm 2 ốc nhiệt (heat inserts), dán keo phần khớp nối đuôi én (dovetail) và gắn lên tường bằng 4 lỗ vít:

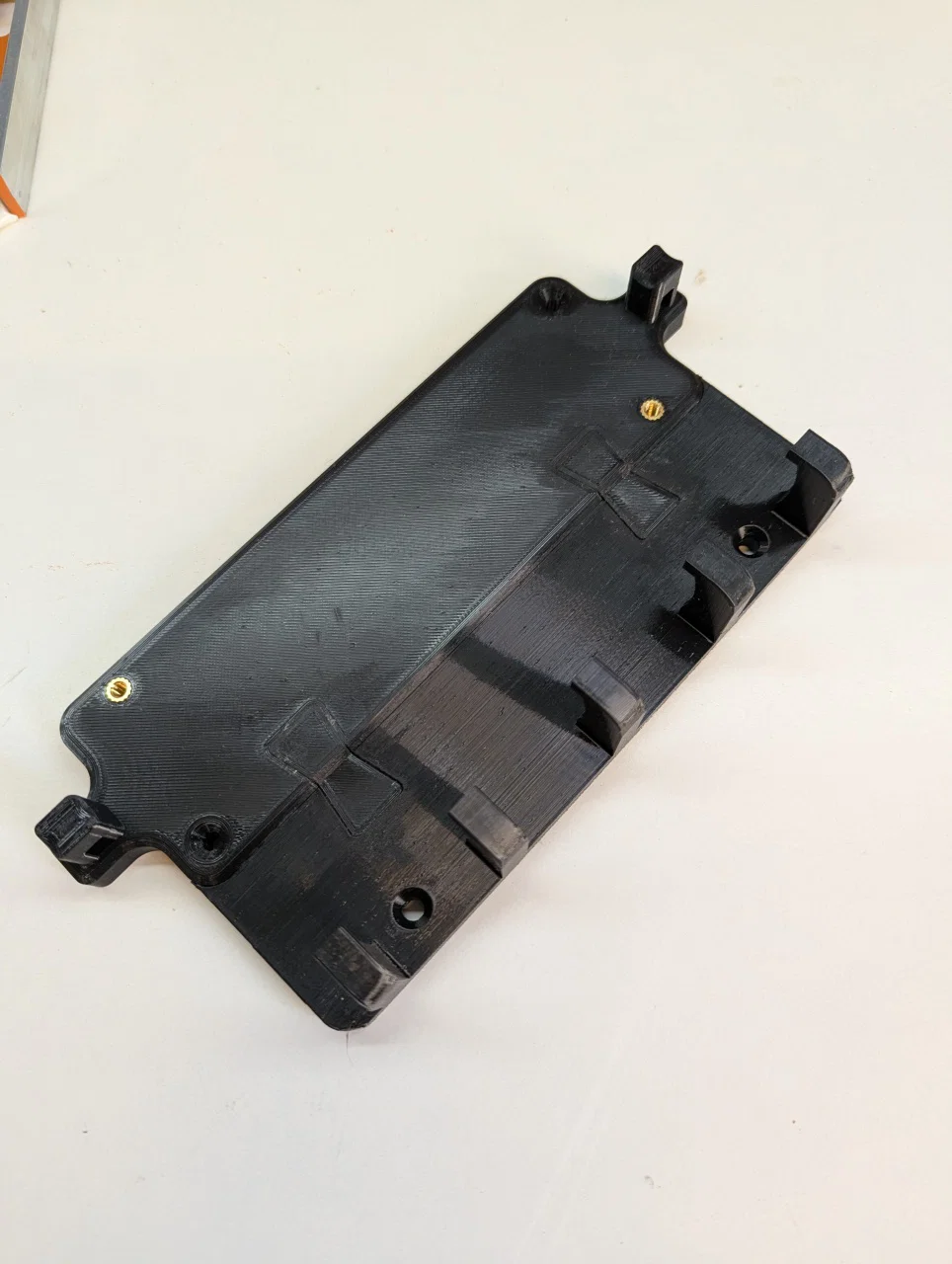

• Mảnh trên: Đế đặt sạc CTEK, có lỗ cho ốc nhiệt M4, chỗ giảm áp lực dây cáp và lỗ vít âm (countersunk) để bắt 2 vít vào tường - in với mặt áp tường hướng xuống dưới.

• Các mảnh khớp nối đuôi én - in với mặt áp tường hướng xuống dưới.

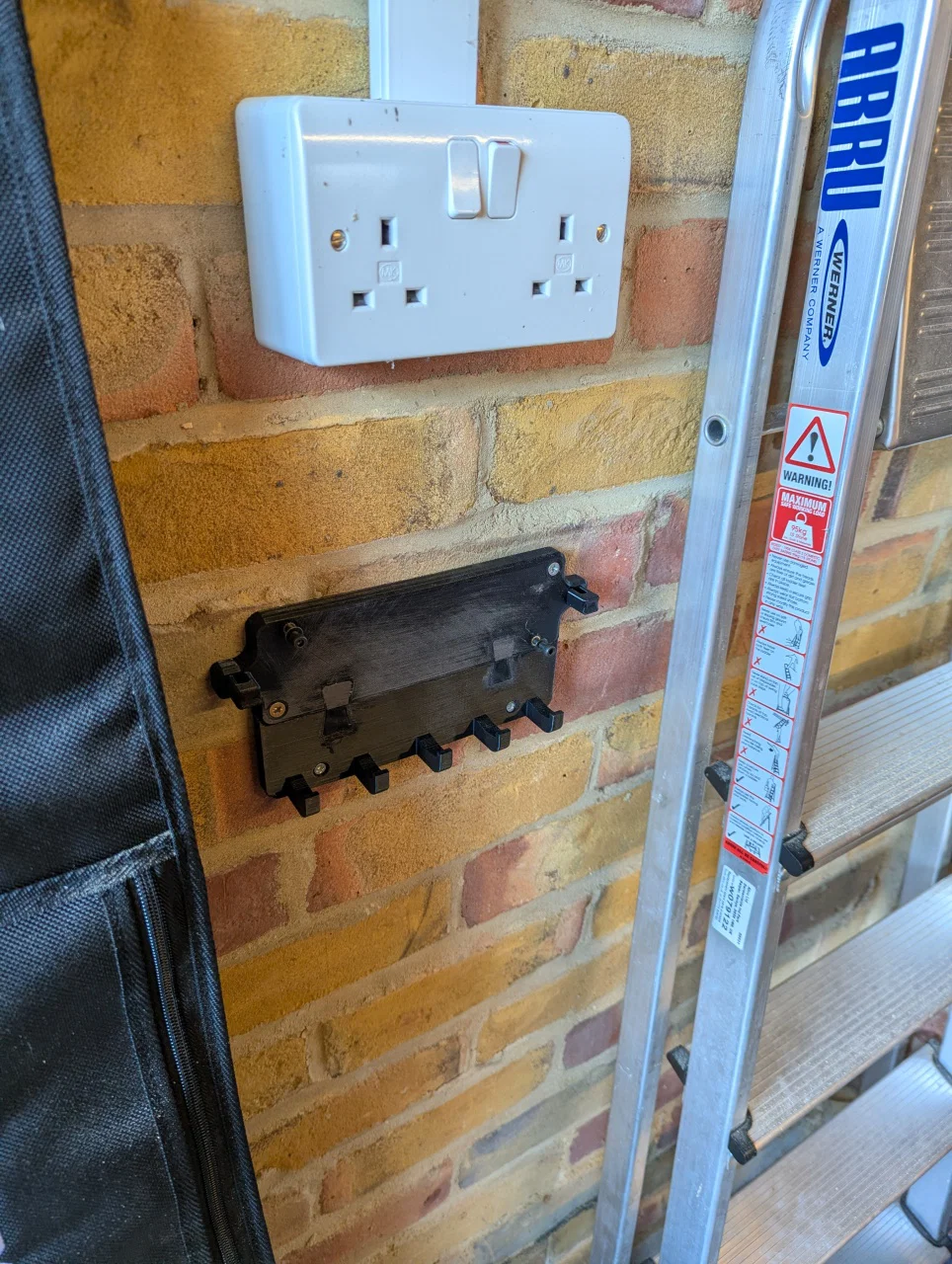

• Mảnh dưới: Móc treo dây điện và dây 12V, có 2 lỗ vít âm để gắn tường - in với phần móc hướng xuống dưới để tăng độ chắc chắn.

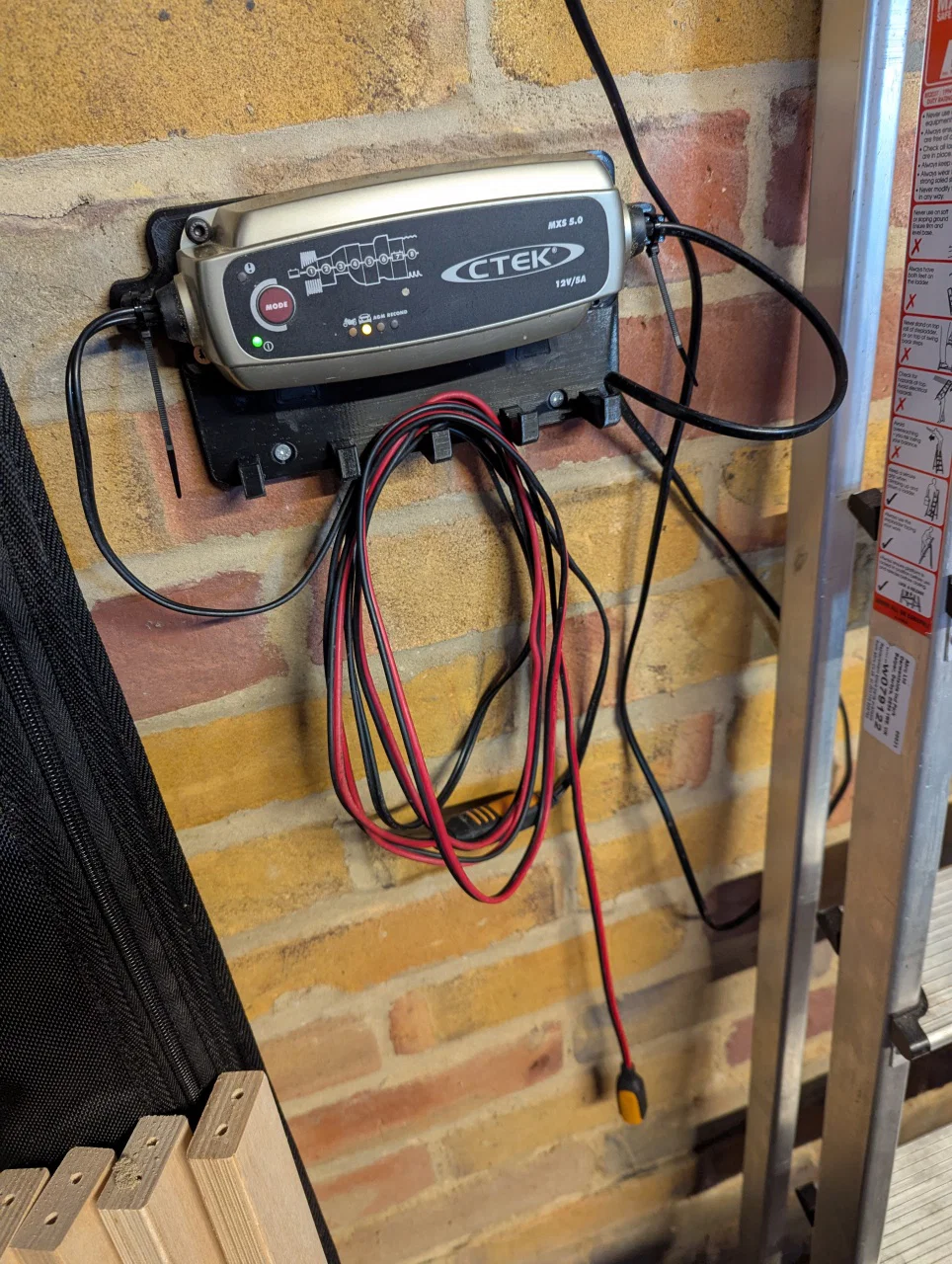

Thiết bị CTEK được giữ cố định bằng 2 bu-lông M4 bắt vào ốc nhiệt. Mình có thêm long đền nhưng có thể không cần thiết đâu. Mọi người xem qua ảnh nhé.

Mình đã mất kha khá thời gian để căn chỉnh độ hở (tolerance) cho khớp nối đuôi én sao cho vừa khít mà vẫn đủ chỗ cho keo dính vào. Vì mảnh trên và mảnh dưới in theo hướng khác nhau nên dung sai cho mỗi nửa khớp nối cũng khác nhau. Thực tế nếu tường nhà bạn phẳng, bạn có thể không cần dán keo cũng được vì đã có 4 vít cố định rồi.

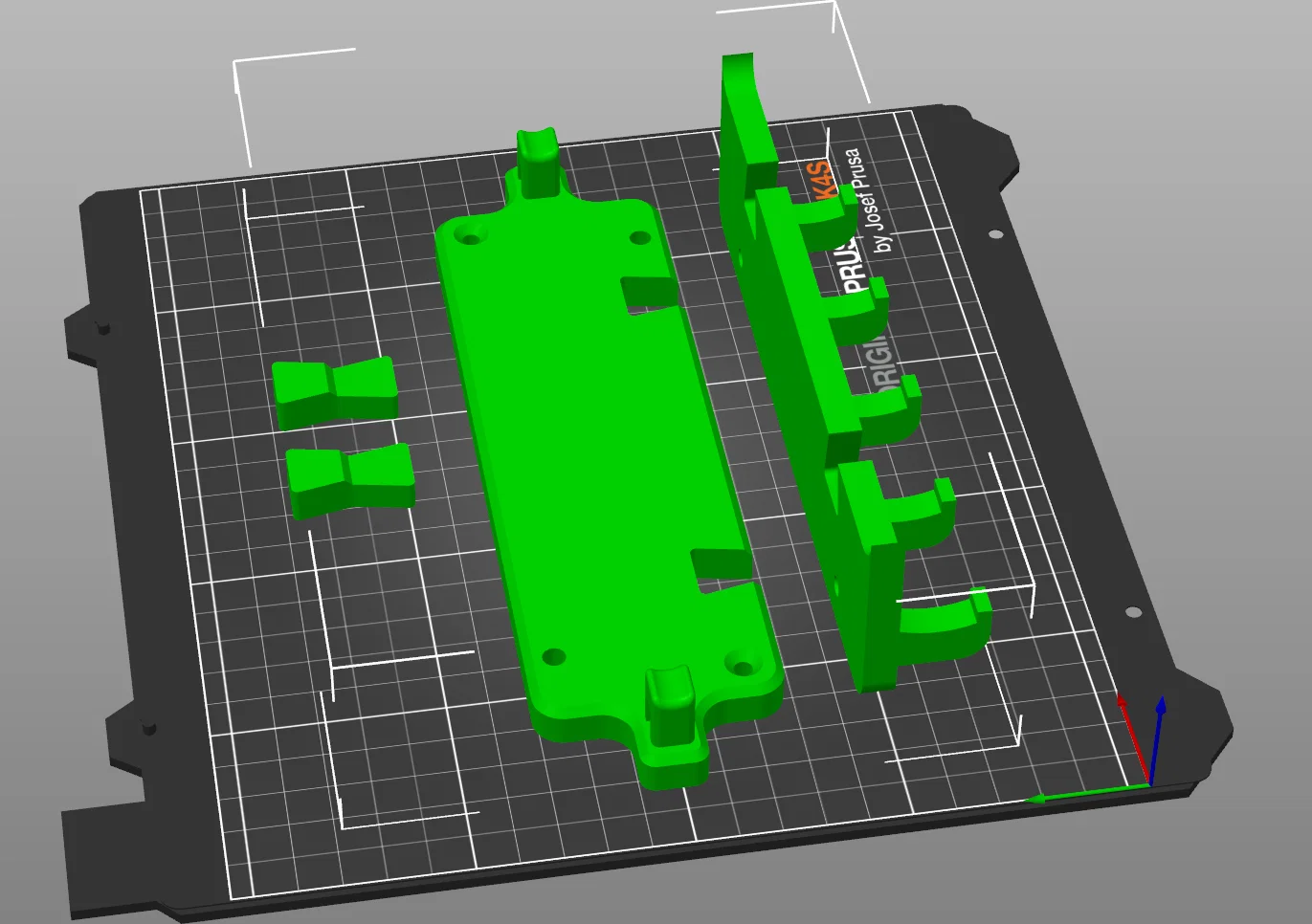

Mình in bằng nhựa PETG với chiều cao lớp 0.20mm, 4 đường tường (perimeter). Không cần dùng support nhé.
