Vỏ hộp hút khói (tương thích ống xả máy rang Skywalker)

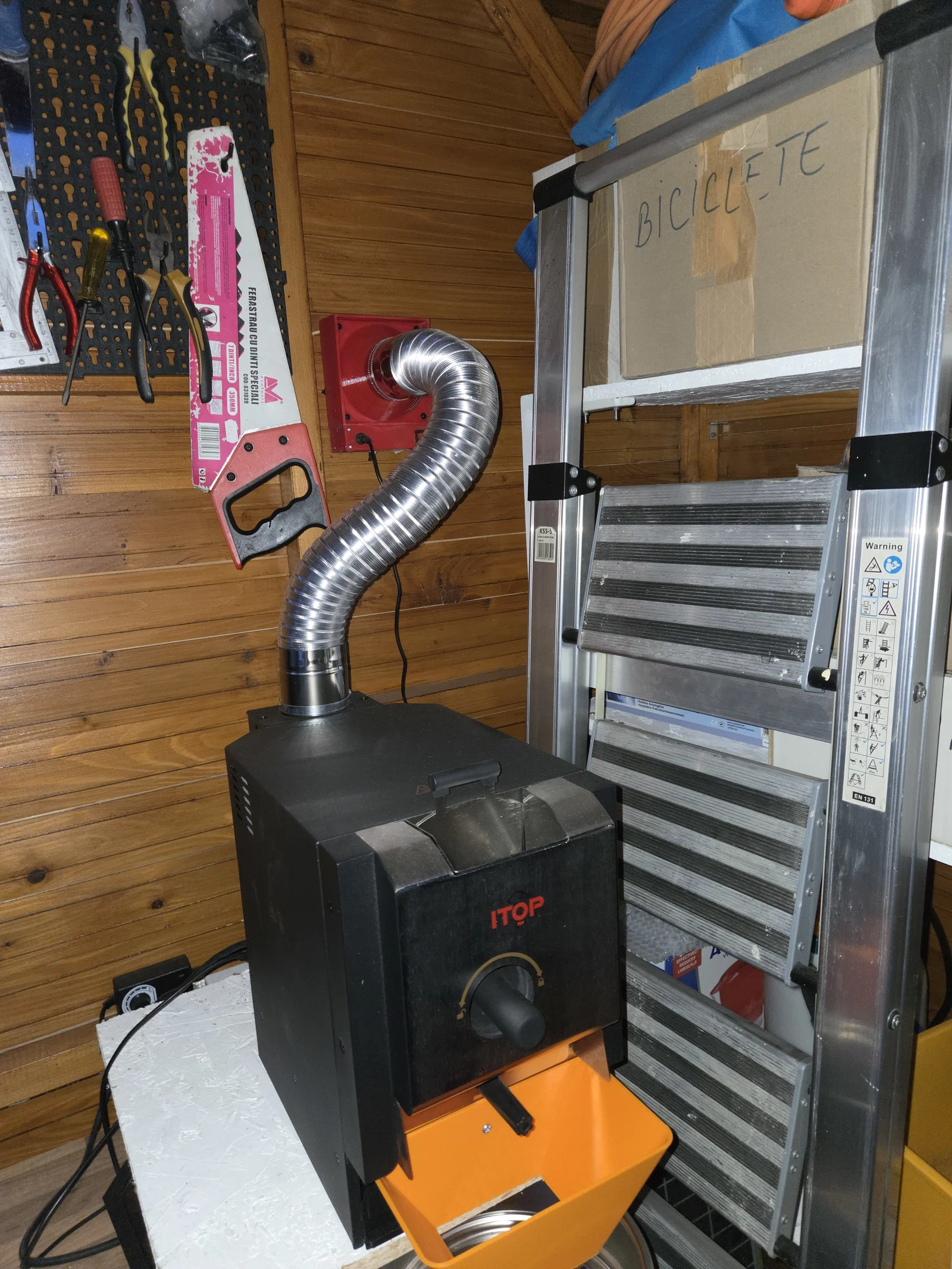

Đây là mẫu vỏ hộp hút khói đa năng mà mình đã dùng để nối vào ống xả của máy rang cà phê Skywalker. Thiết kế này vừa vặn với quạt 120x120. Bạn có thể lắp thêm màng lọc HEPA hoặc lọc than hoạt tính nếu muốn dùng nó như một thiết bị lọc khói/mùi trong nhà.

Đối với nhu cầu hút khói máy rang cà phê, nếu bạn muốn bảo vệ quạt khỏi bụi vỏ lụa (chaff), bạn có thể gắn thêm lưới lọc kim loại 120x120. Tuy nhiên, cách này đòi hỏi phải tháo ốc vít định kỳ để vệ sinh lưới. Riêng mình thì thấy cũng không cần thiết lắm nên không lắp lưới, sau khi kiểm tra thì thấy quạt vẫn sạch vì phần lớn vỏ lụa đã được giữ lại ở khay chứa của máy rang rồi.

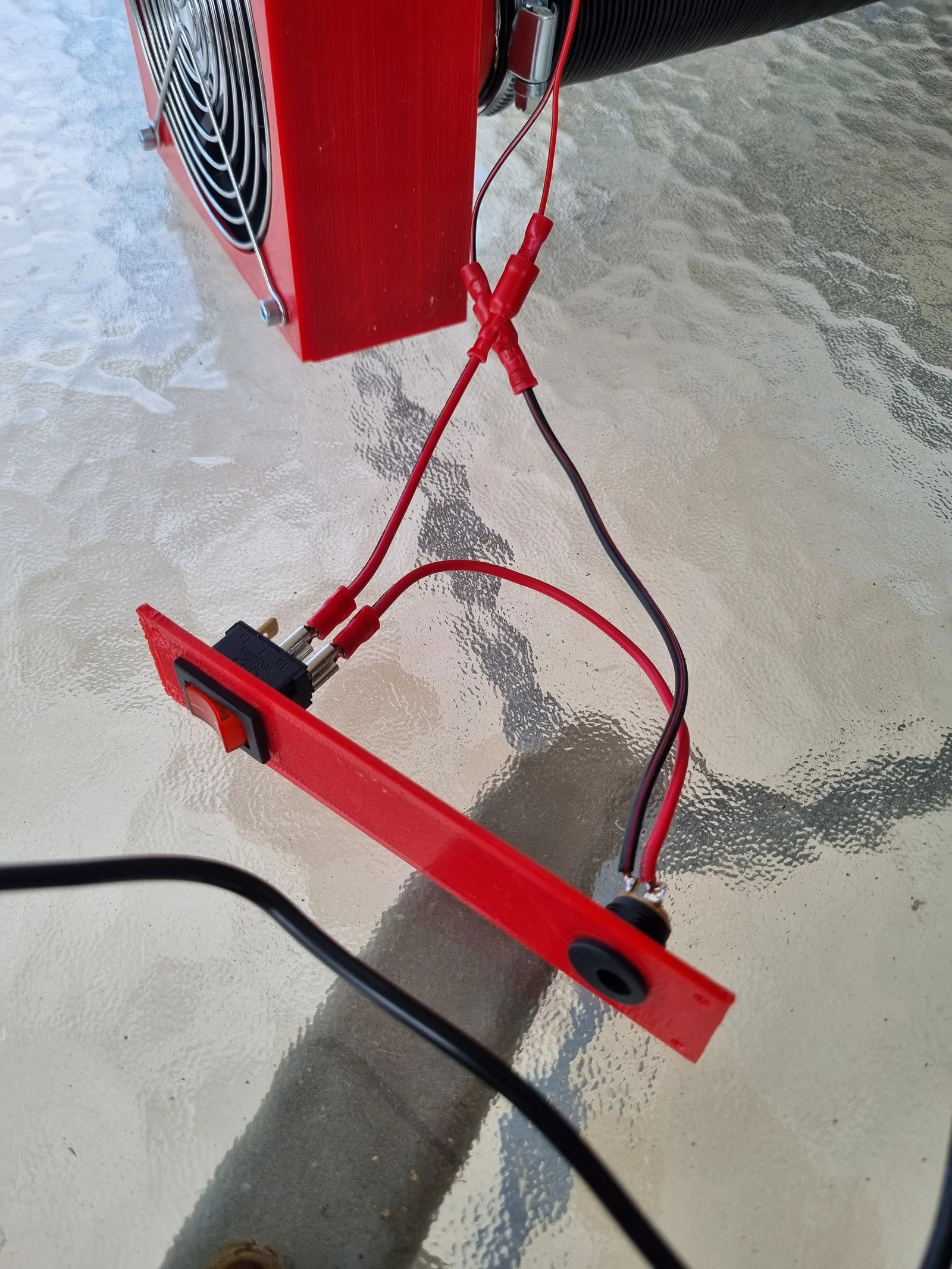

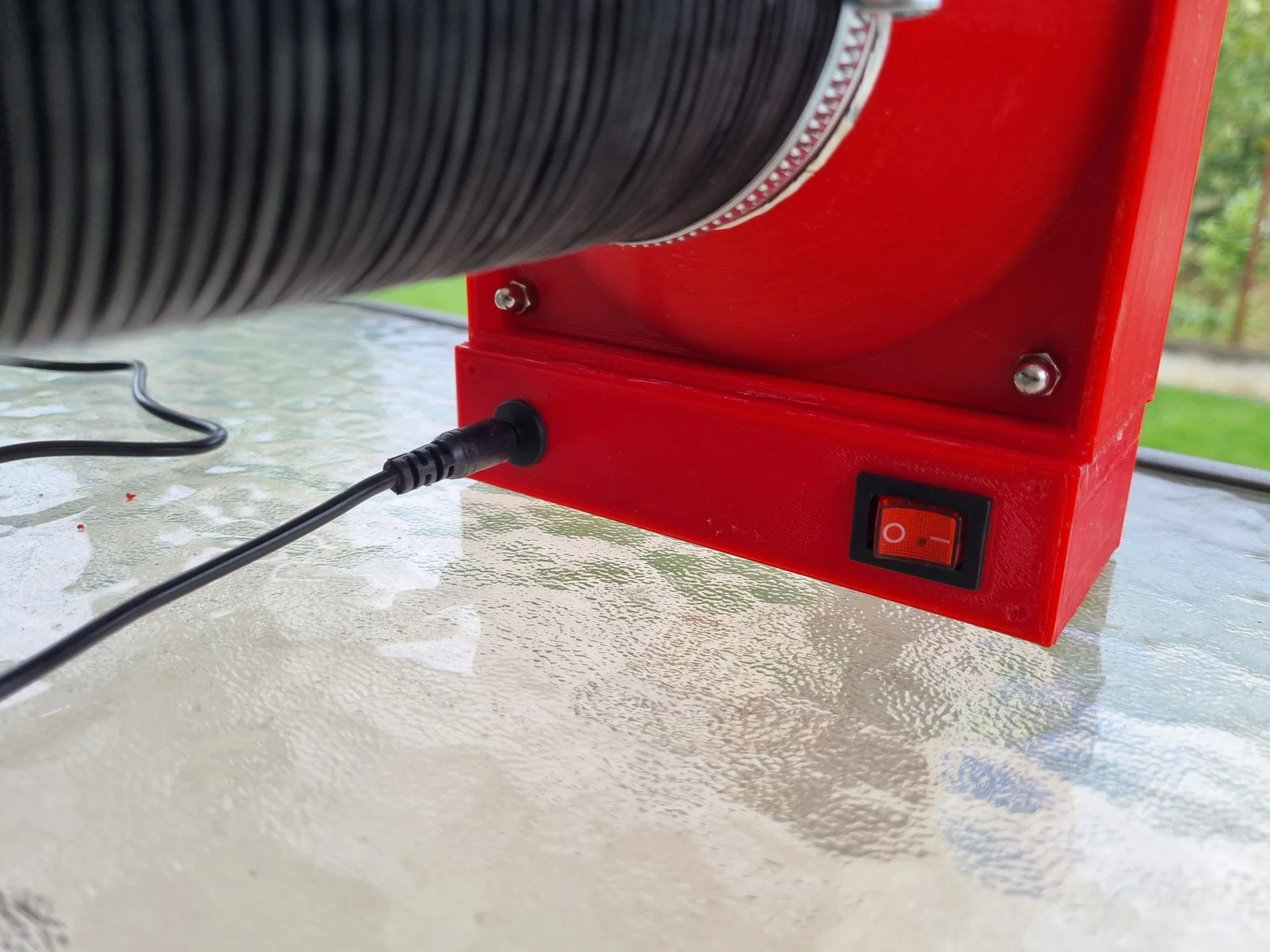

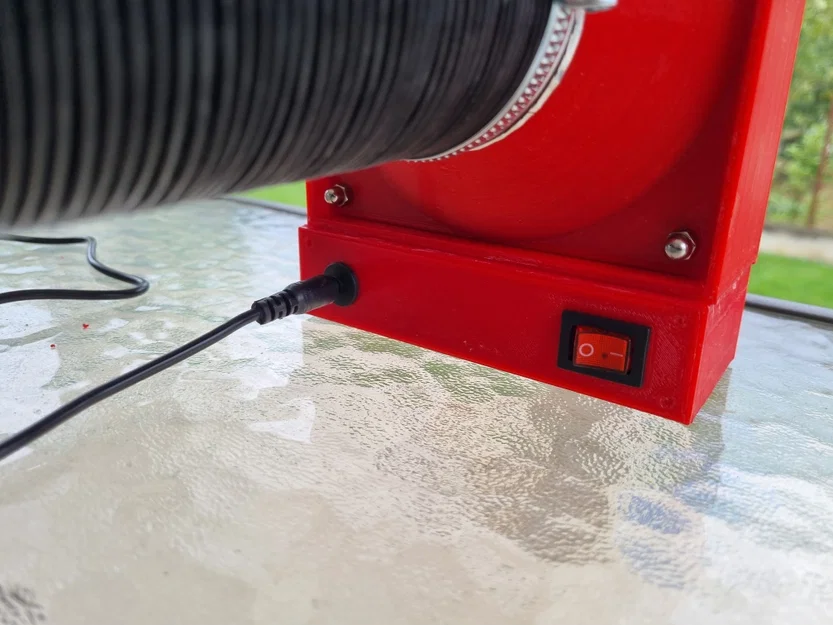

Nếu dùng làm đầu chuyển gắn tường, bạn chỉ cần in phần vỏ quạt và đầu nối ống là đủ, sau đó nối trực tiếp quạt vào nguồn điện. Nếu muốn làm bản đầy đủ, bạn có thể in thêm hộp điện, lắp công tắc và cổng cắm jack nguồn. Trường hợp này bạn cần in thêm nắp đậy và bắt vít bằng 4 con ốc nhỏ. Hộp điện có thể dán vào vỏ bằng keo 502.

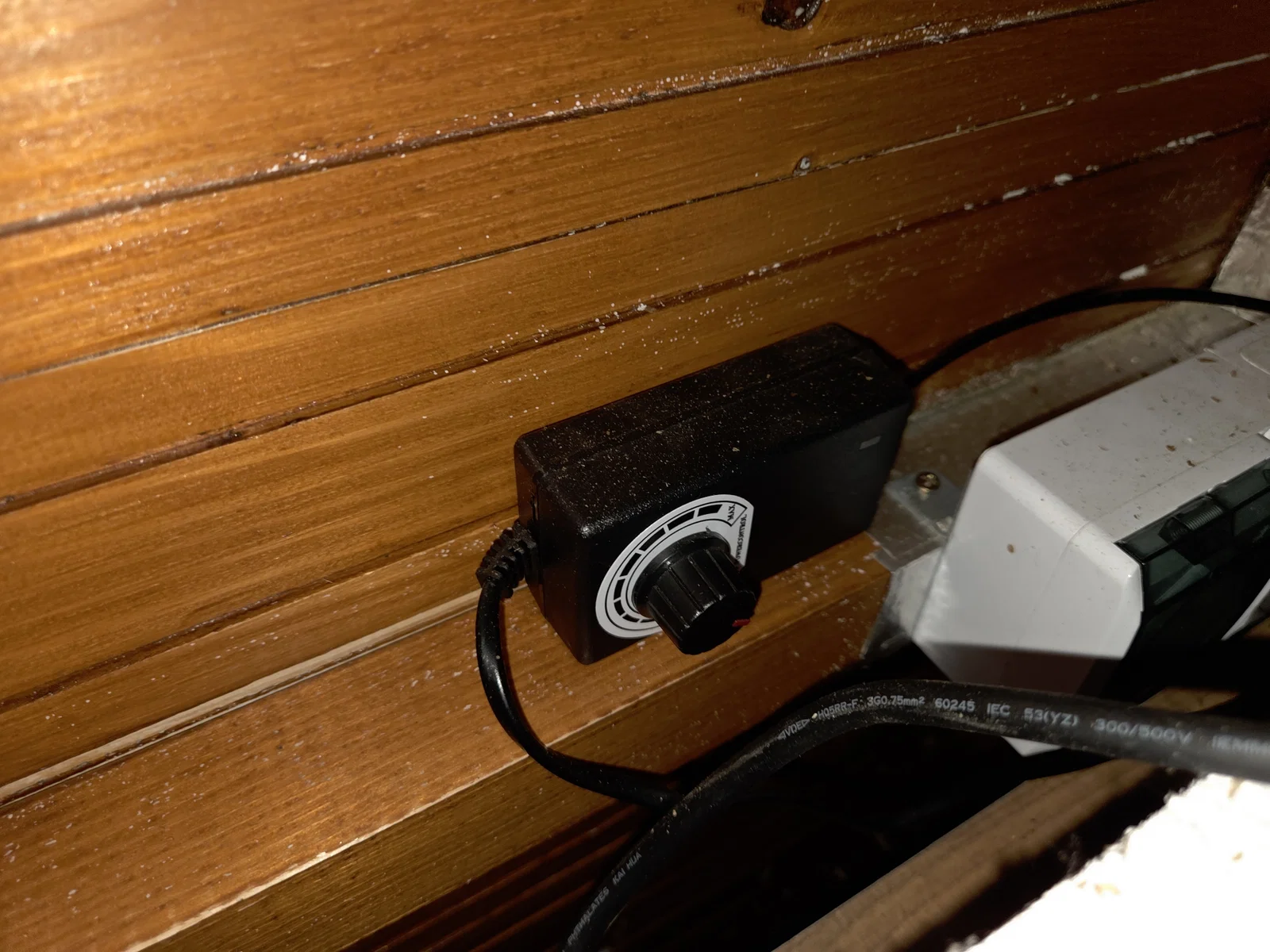

Mình đang dùng quạt 12V 450mA kích thước 120x120mm điều khiển qua nguồn biến áp. Bạn có thể cắm trực tiếp vào nguồn 12V 1A hoặc mua bộ điều tốc cho quạt giống mình trên AliExpress, có chỉnh được tốc độ sẽ tiện hơn nhiều.

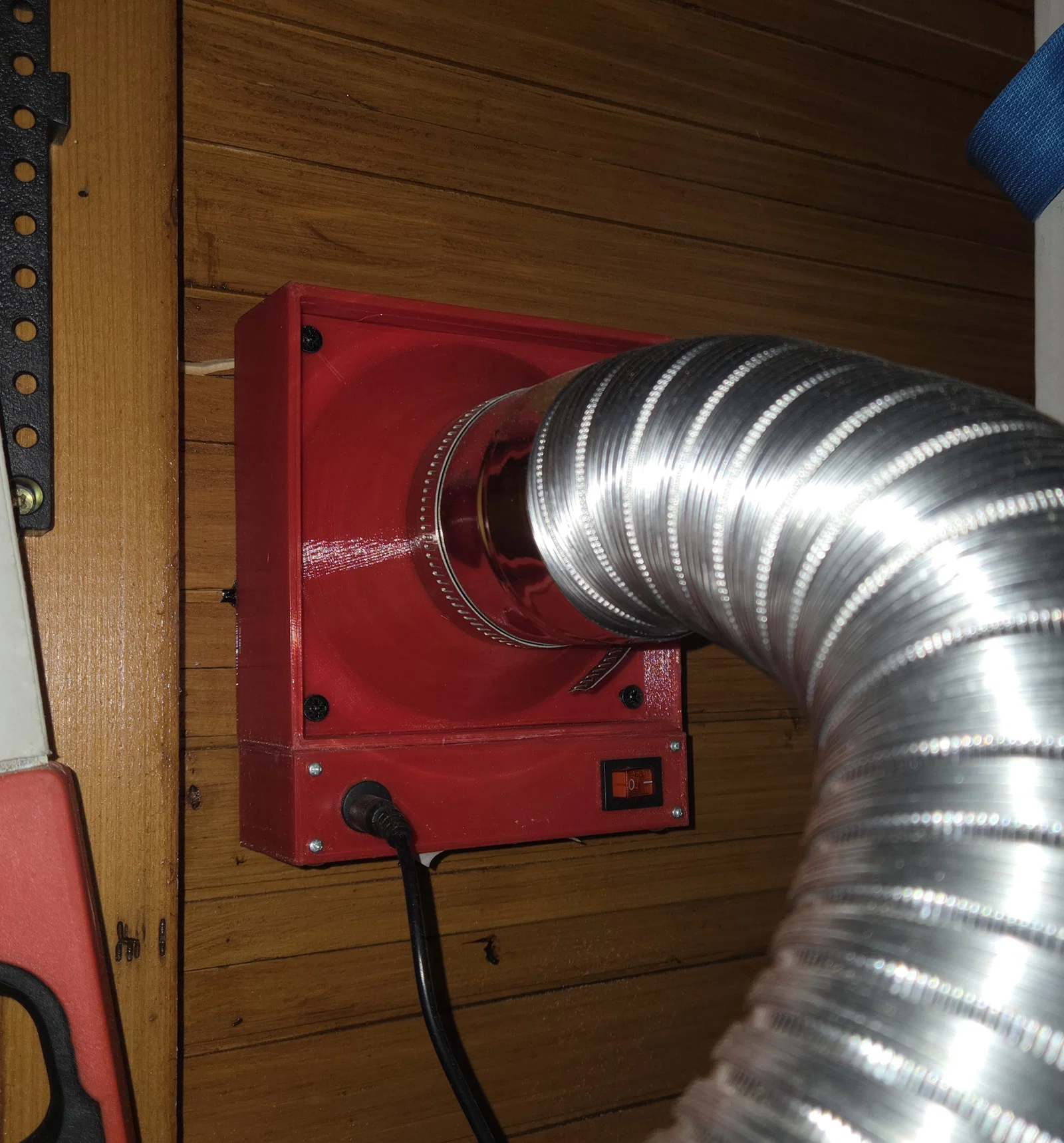

Để gắn vỏ vào vách gỗ, mình dùng 4 con vít gỗ bắt xuyên qua lỗ quạt như hình minh họa.

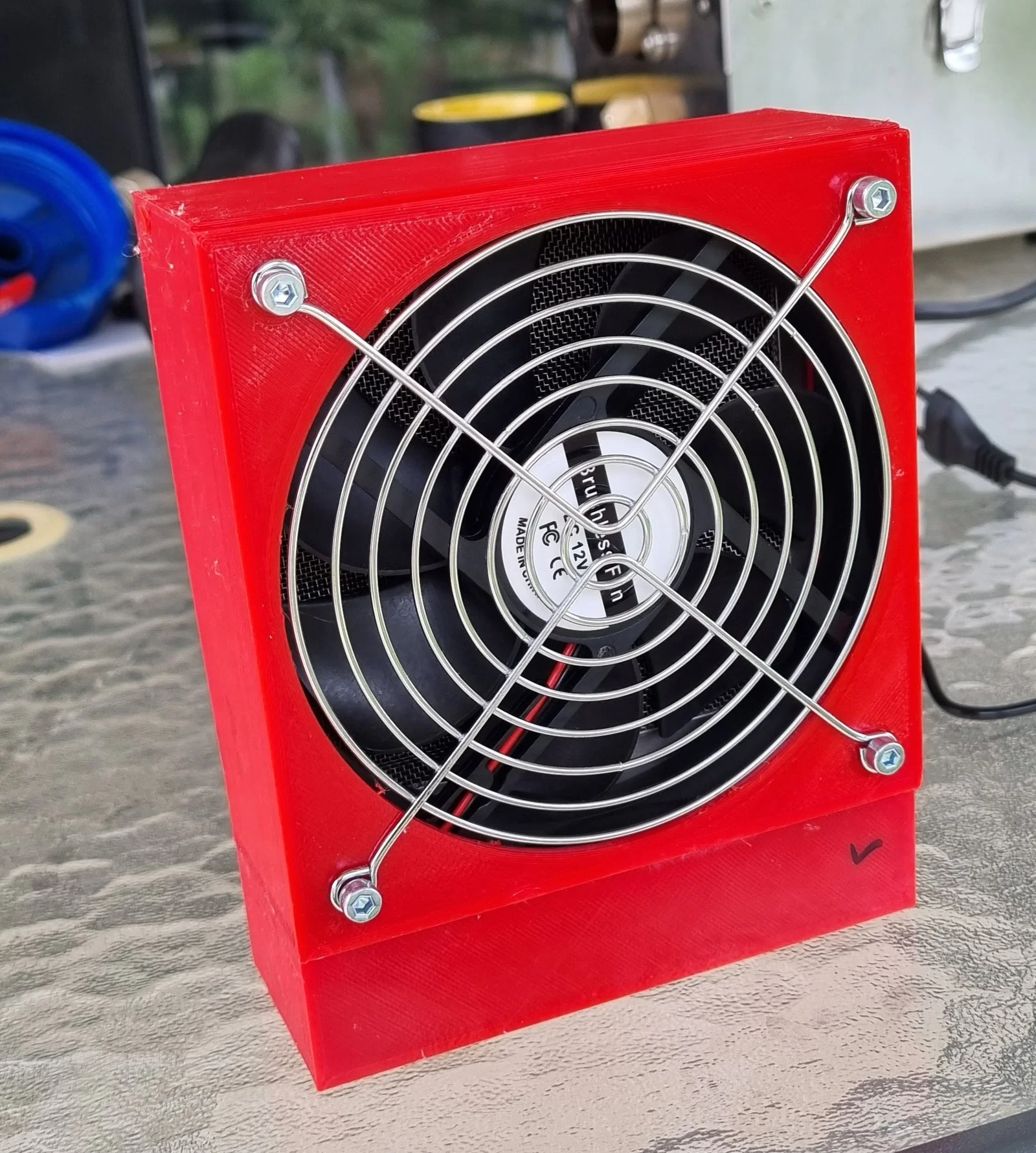

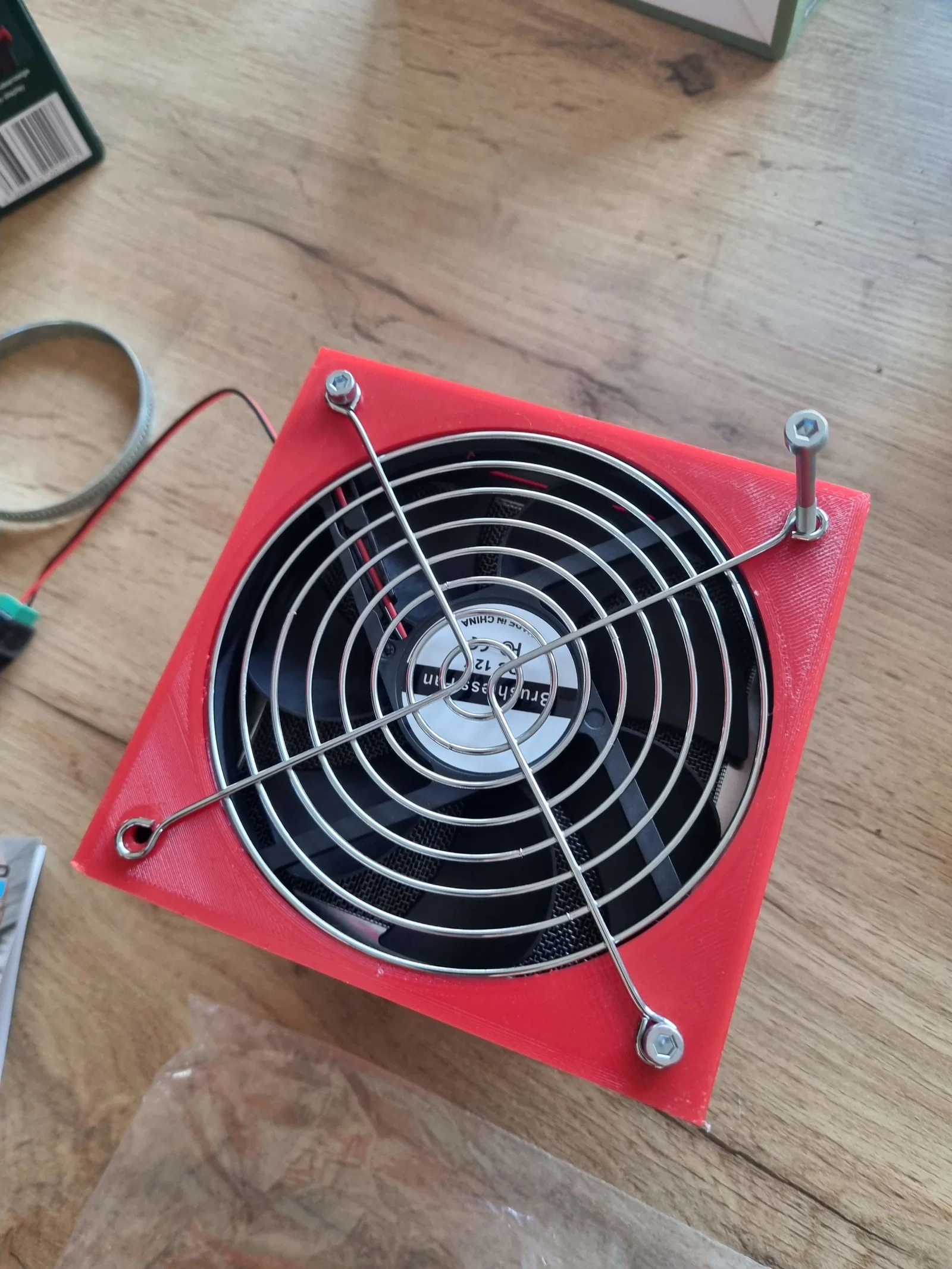

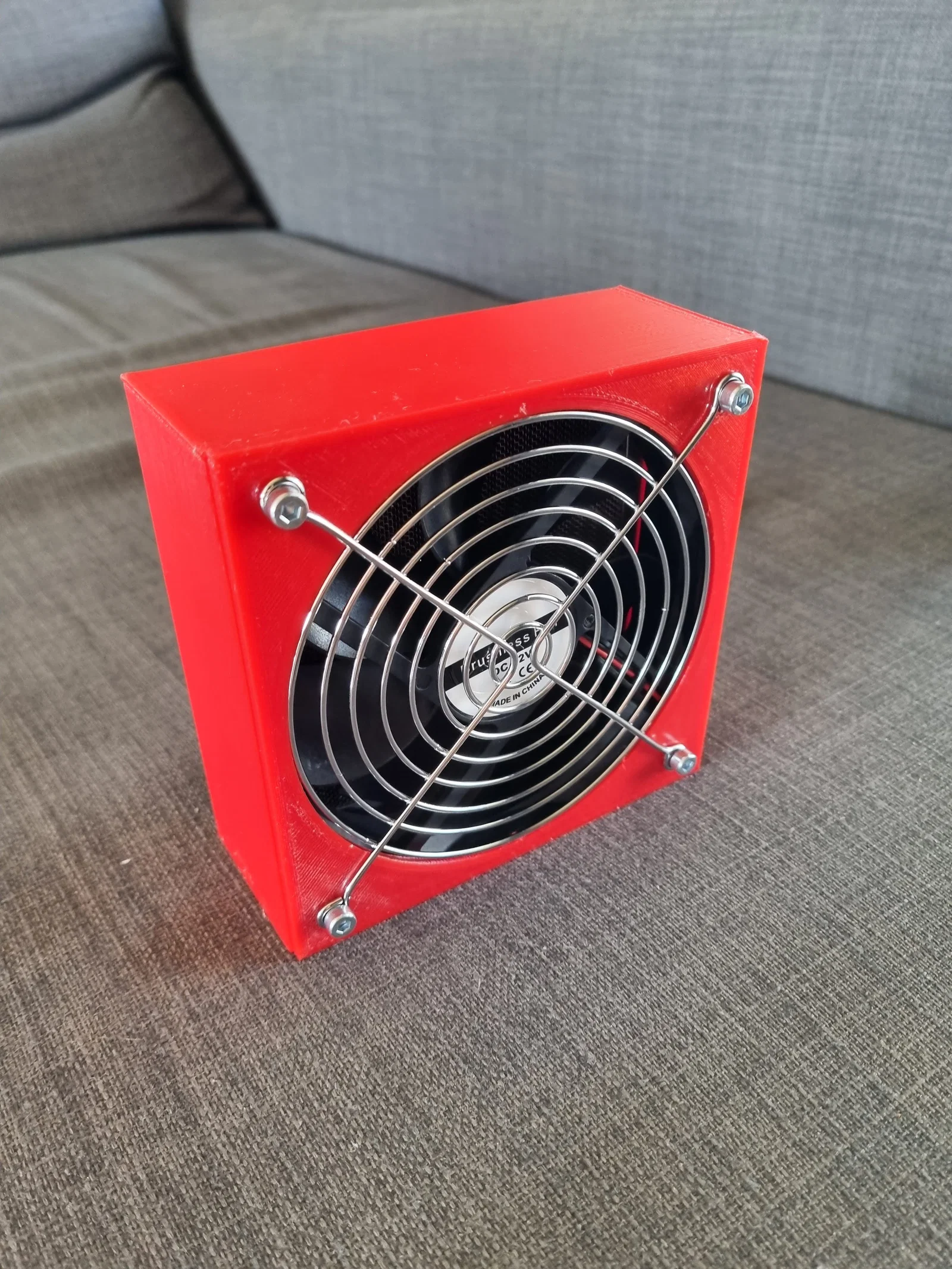

Nếu dùng như thiết bị độc lập trong nhà, bạn có thể dùng 4 ốc M4/M5 và đai ốc để cố định. Những con ốc này có thể bắt xuyên qua các tấm lọc để giữ chúng ở bên trong. Khi dùng độc lập, bạn nên in thêm lưới bảo vệ hoặc dùng lưới kim loại như trong hình để bảo vệ tay và tránh các vật thể lạ vướng vào cánh quạt.

Phần đầu nối ống có tính chất tham số (parametric) nên có thể tùy chỉnh bằng OpenSCAD. Hiện tại nó đang vừa khít với ống có đường kính ngoài 69mm đi kèm theo máy Skywalker.

Lưu ý quan trọng: Hãy in bằng vật liệu chịu nhiệt. Đừng dùng PLA. Mình dùng PETG thì thấy ổn, nhưng để an toàn hơn thì nên dùng ASA, ABS, PC hoặc PET-CF. Bạn cũng có thể thử Filamentum NonOilen (in giống PLA nhưng khá khó bám dính và dễ cong vênh), hoặc dùng HT PLA / ủ nhiệt PLA (nhưng cách này dễ làm biến dạng kích thước, ảnh hưởng đến độ khít của các bộ phận).
