Giá đỡ (Bracket) 3D cho card mạng MERCUSYS MA310E trên QNAP NAS

Giá đỡ (Bracket) tùy chỉnh cho card mạng MERCUSYS MA310E trên NAS QNAP

Nếu anh em đang dùng NAS QNAP và muốn nâng cấp tốc độ mạng lên 2.5Gb với chi phí tiết kiệm, thì card MERCUSYS MA310E là một lựa chọn cực kỳ sáng giá. Tuy nhiên, vấn đề đau đầu nhất là chiếc card này không có sẵn ngàm (bracket) phù hợp với khe cắm trên các dòng máy chủ QNAP. Để giải quyết vấn đề này, mình đã thiết kế và in 3D một chiếc giá đỡ chuyên dụng, giúp anh em cố định card mạng vào máy một cách chắc chắn và thẩm mỹ nhất.

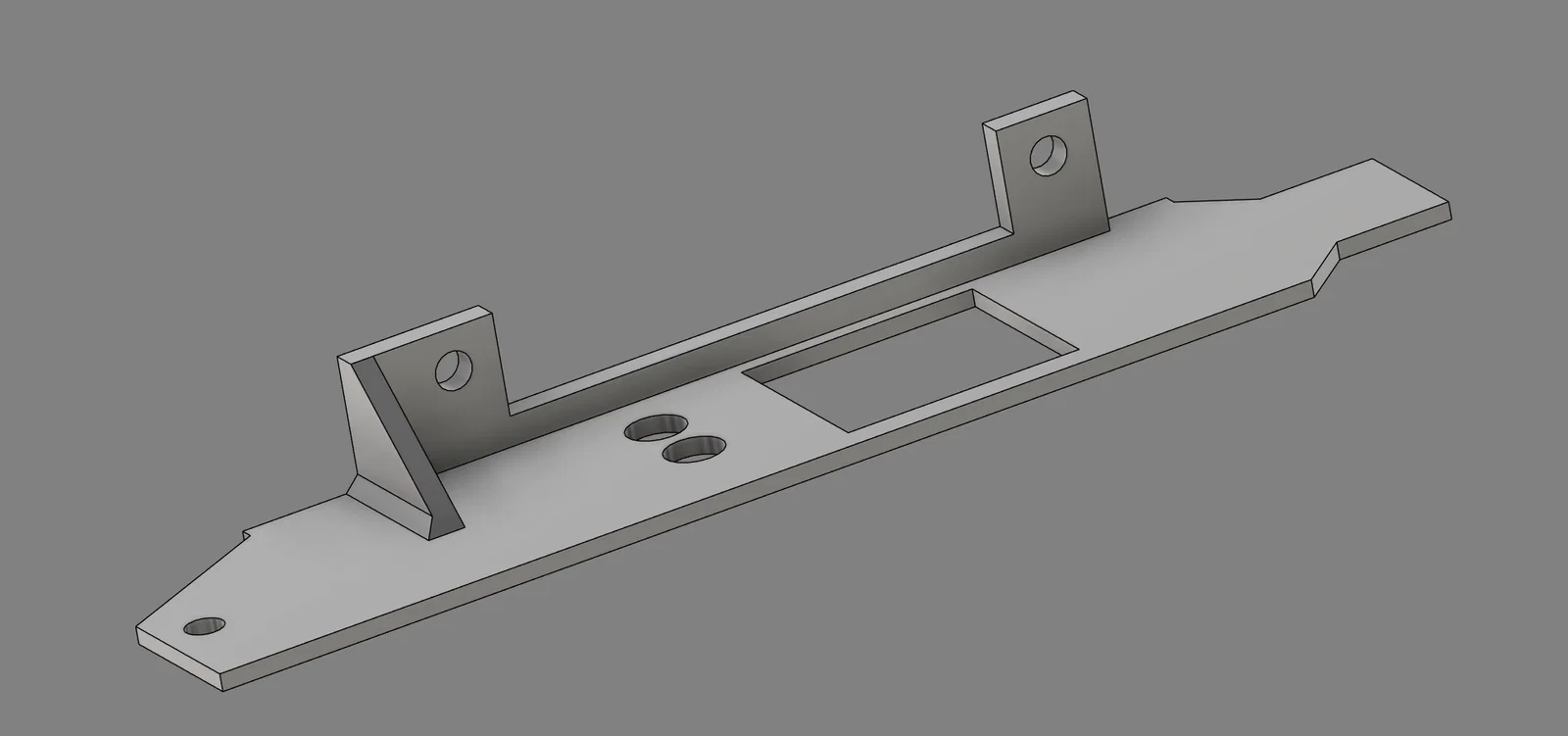

Thiết kế này tập trung vào sự đơn giản nhưng vẫn đảm bảo độ bền bỉ khi lắp đặt thực tế. Phần khung được tính toán kỹ lưỡng để khớp với các vị trí bắt ốc trên vỏ máy QNAP, đồng thời giữ cho cổng Ethernet của card MERCUSYS MA310E nằm ngay ngắn, dễ dàng cắm dây cáp mà không bị cấn hay lệch vị trí. Với chi phí đầu tư card chỉ khoảng 12 Euro, cộng thêm chút nhựa in 3D, anh em đã có ngay giải pháp nâng cấp mạng tốc độ cao với giá thành rẻ nhất có thể.

Dưới đây là một số lưu ý kỹ thuật để anh em in và sử dụng phụ kiện này hiệu quả:

• Chất liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và tính đàn hồi tốt, giúp giá đỡ chịu được rung lắc nhẹ từ quạt tản nhiệt trong NAS.
• Thiết lập in 3D: Hãy in với độ dày vỏ (wall count) từ 3 đến 4 lớp và mức infill khoảng 40% để tạo độ cứng cáp cần thiết cho các điểm bắt ốc.
• Hướng in: Nên đặt phần mặt phẳng của giá đỡ nằm trên bàn in để đạt độ mịn tối đa cho bề mặt tiếp xúc.
• Lắp đặt: Khi lắp, anh em nhớ vặn ốc vừa tay, tránh siết quá chặt gây nứt nhựa hoặc làm biến dạng cấu trúc của giá đỡ in 3D.
• Tương thích: Mẫu giá đỡ này được đo đạc chuyên biệt cho card MERCUSYS MA310E, anh em lưu ý kiểm tra kỹ model card của mình trước khi in.
• Tips nhỏ: Nếu thấy lỗ bắt ốc hơi khít, anh em có thể dùng mũi khoan nhẹ để nong lỗ hoặc dùng giũa mài lại một chút là sẽ khớp hoàn hảo ngay.

Hy vọng mẫu bracket này sẽ giúp anh em tiết kiệm được một khoản chi phí đáng kể khi tự tay nâng cấp hệ thống NAS tại gia của mình. Đừng ngần ngại chia sẻ hình ảnh thành phẩm của anh em sau khi lắp đặt xong nhé!
