Hệ thống giám sát điện tâm đồ (ECG) hỗ trợ gửi Email và xuất dữ liệu ra PC

Các tính năng chính:

Tần số lấy mẫu: 250Hz

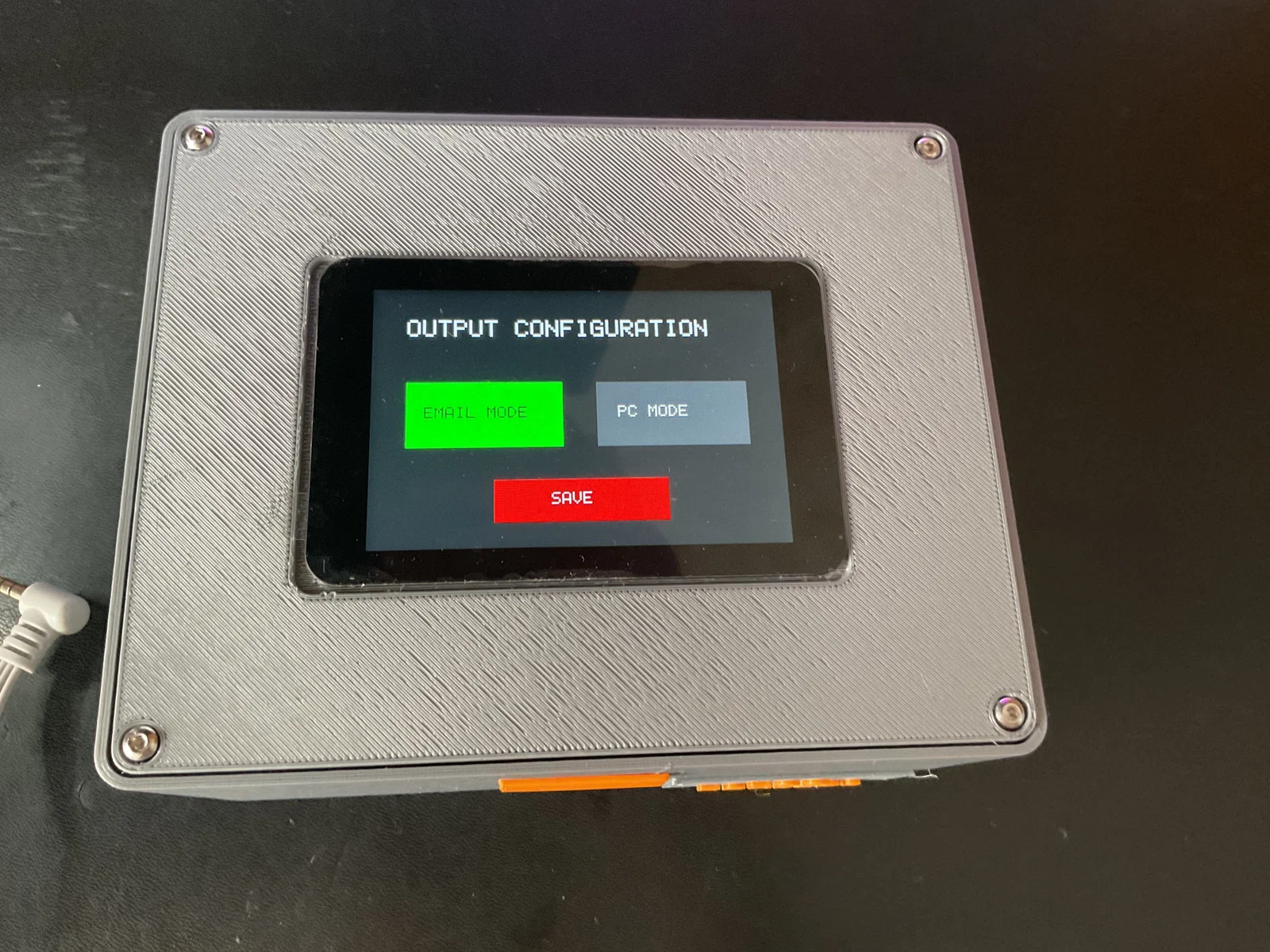

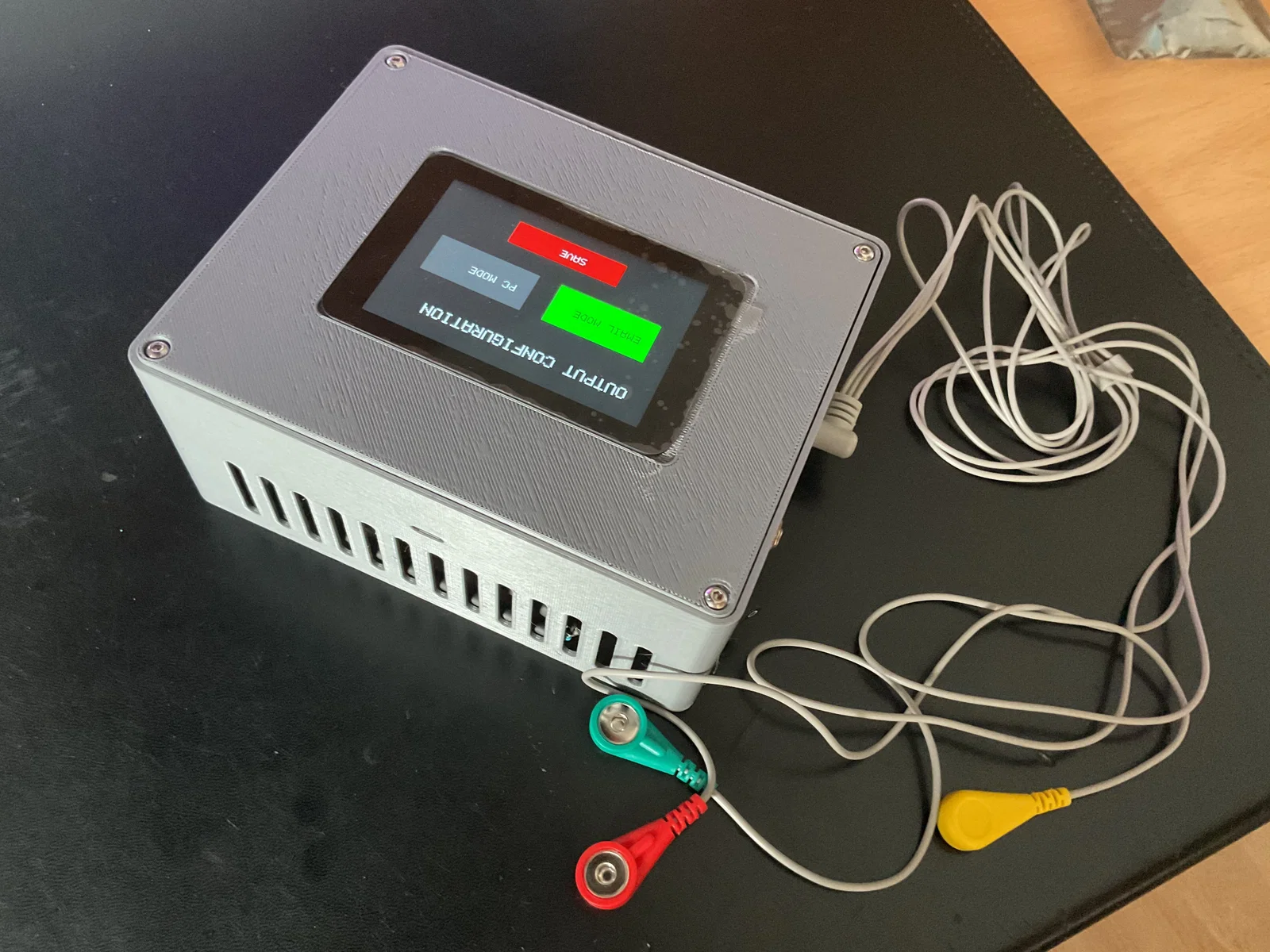

Có hai cách để truyền dữ liệu: qua email hoặc gửi trực tiếp về máy tính (thông qua Serial Plotter hoặc các chương trình như Serial Studio). Bạn có thể chọn cách xuất dữ liệu trong menu cài đặt.

Ở chế độ email, sau 30 giây kể từ khi nhấn Save/Tx, dữ liệu đọc được sẽ được gửi về tài khoản Google email dưới dạng file CSV (quá trình gửi có thể mất khoảng 3 phút tùy thuộc vào tốc độ kết nối wifi). Bạn có thể dùng Excel hoặc Google Colab để xem biểu đồ.

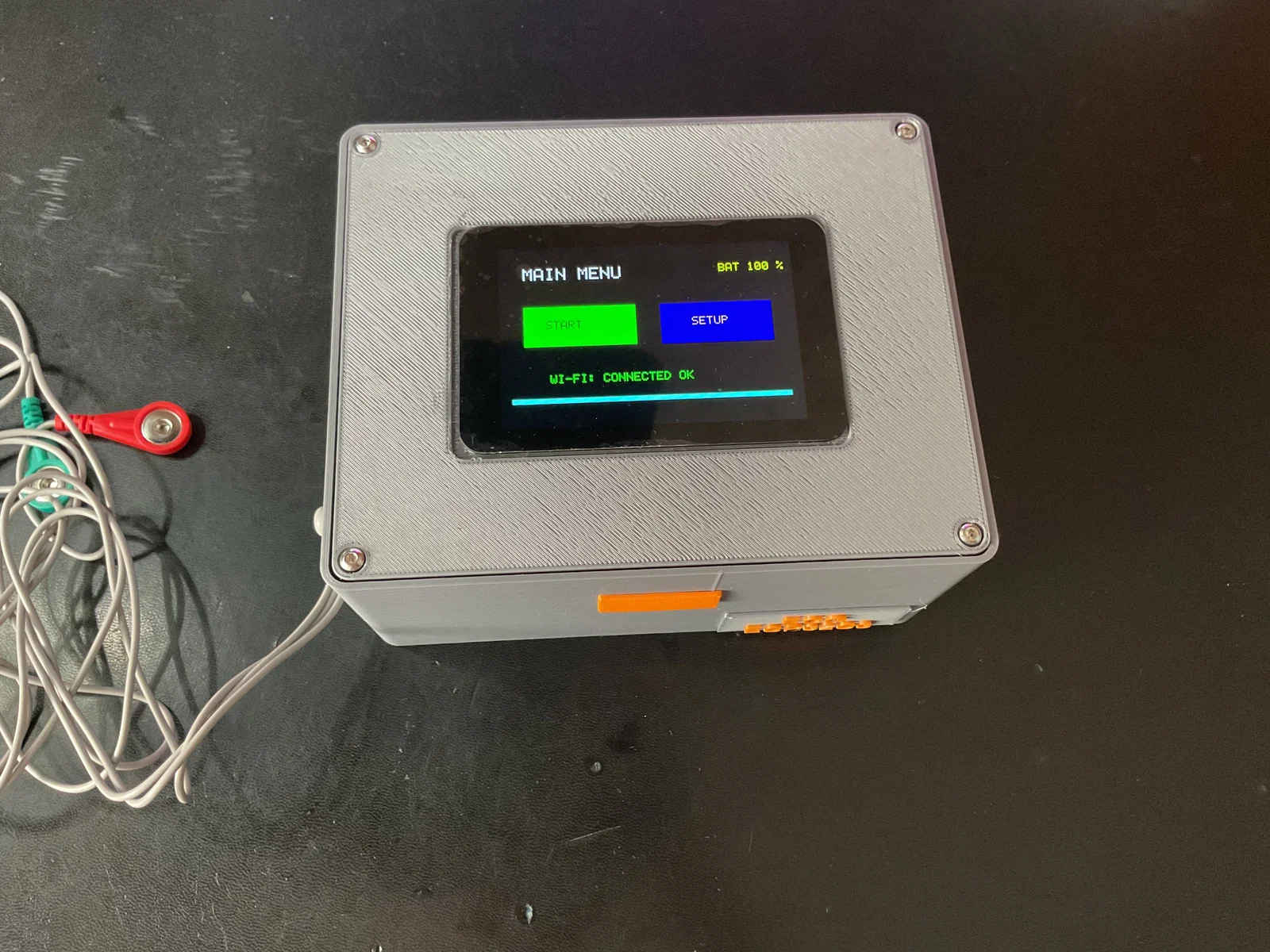

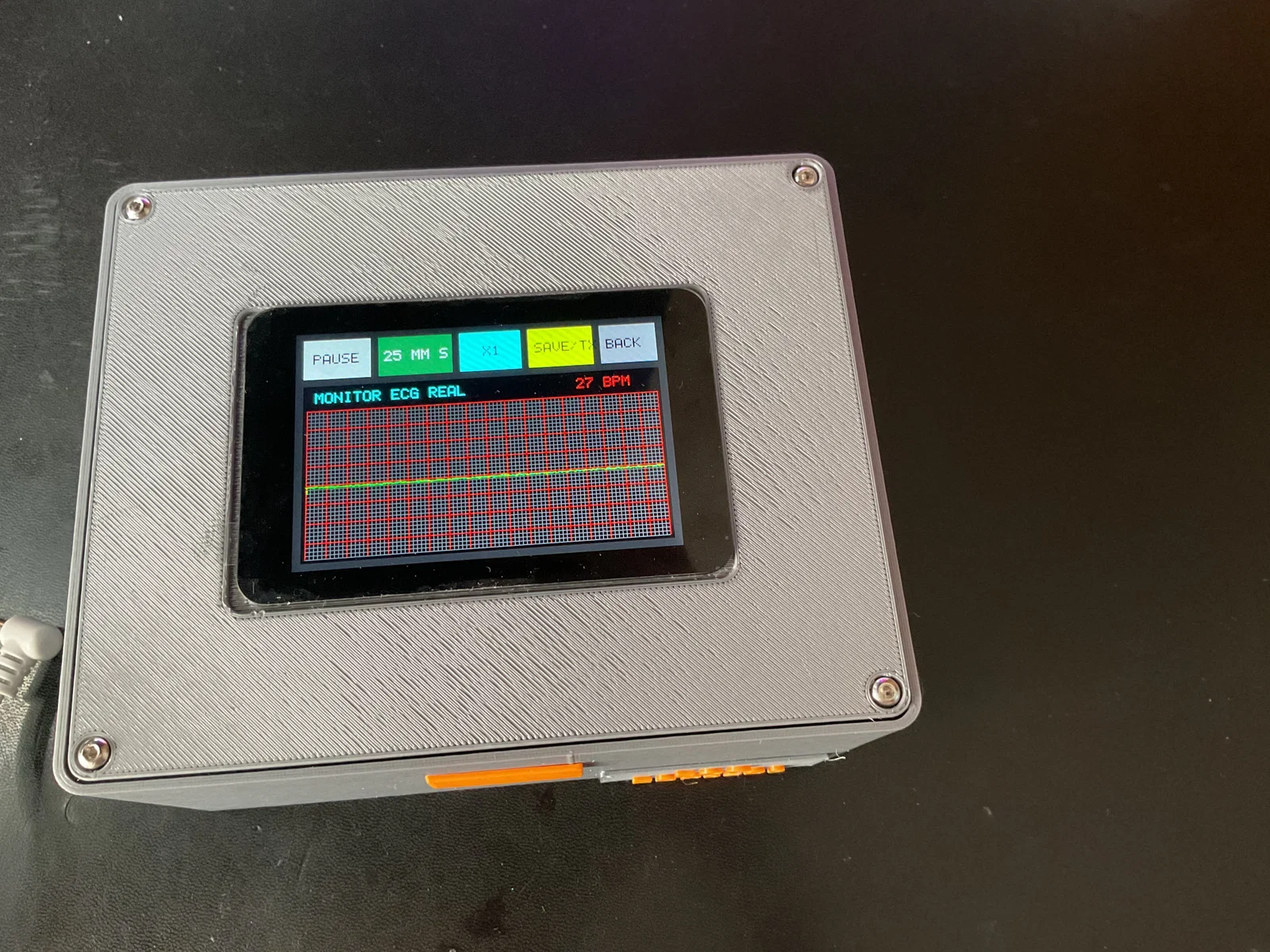

Trong menu khởi động, có các tùy chọn để Tạm dừng (Pause), điều chỉnh tốc độ (Speed), tỉ lệ (Scale), ghi dữ liệu (Record) và quay lại menu chính.

Thiết bị sử dụng nguồn từ một viên pin Li 18650. Việc sạc pin được thực hiện qua bộ sạc rời bên ngoài. Ngoài ra, thiết bị còn có một jack cắm DC để cấp nguồn tùy chọn từ 9v-12v.

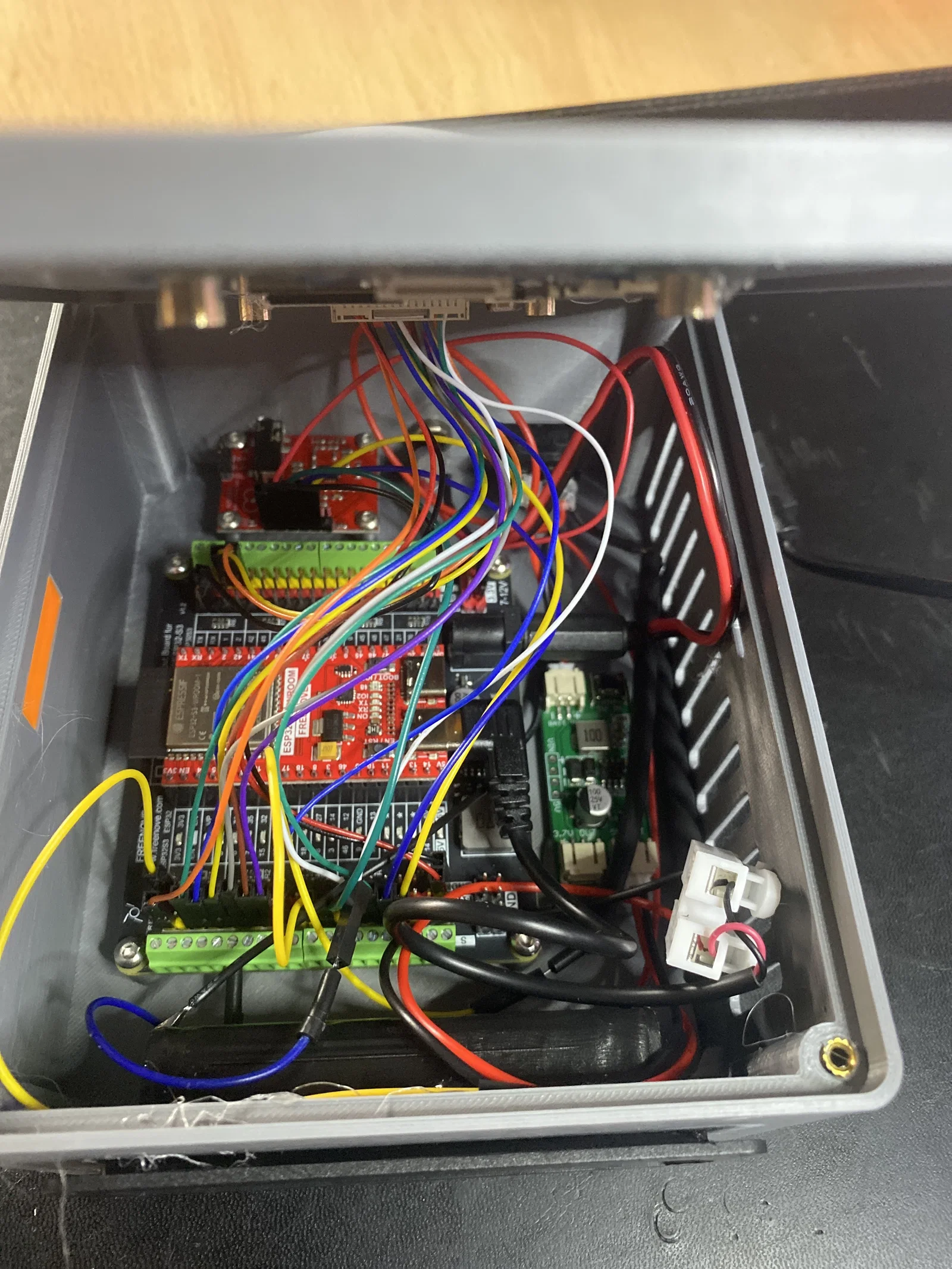

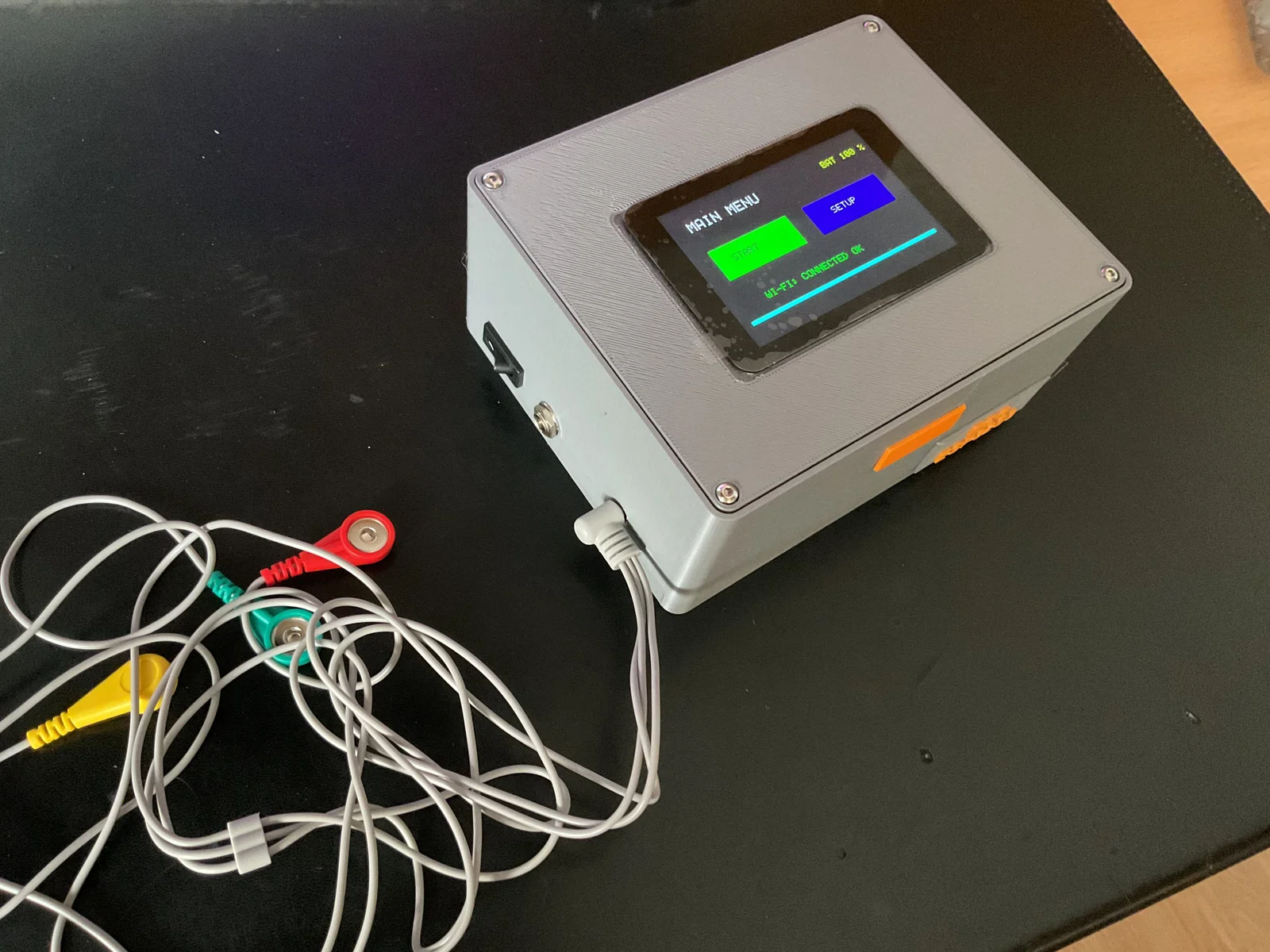

Hộp đựng được thiết kế có sẵn hai cổng cho USB-C (chưa triển khai) và khe cắm thẻ nhớ SD (chưa triển khai). Các vị trí khác bao gồm ngăn chứa pin, cổng kết nối điện cực, công tắc bật/tắt và jack nguồn DC.

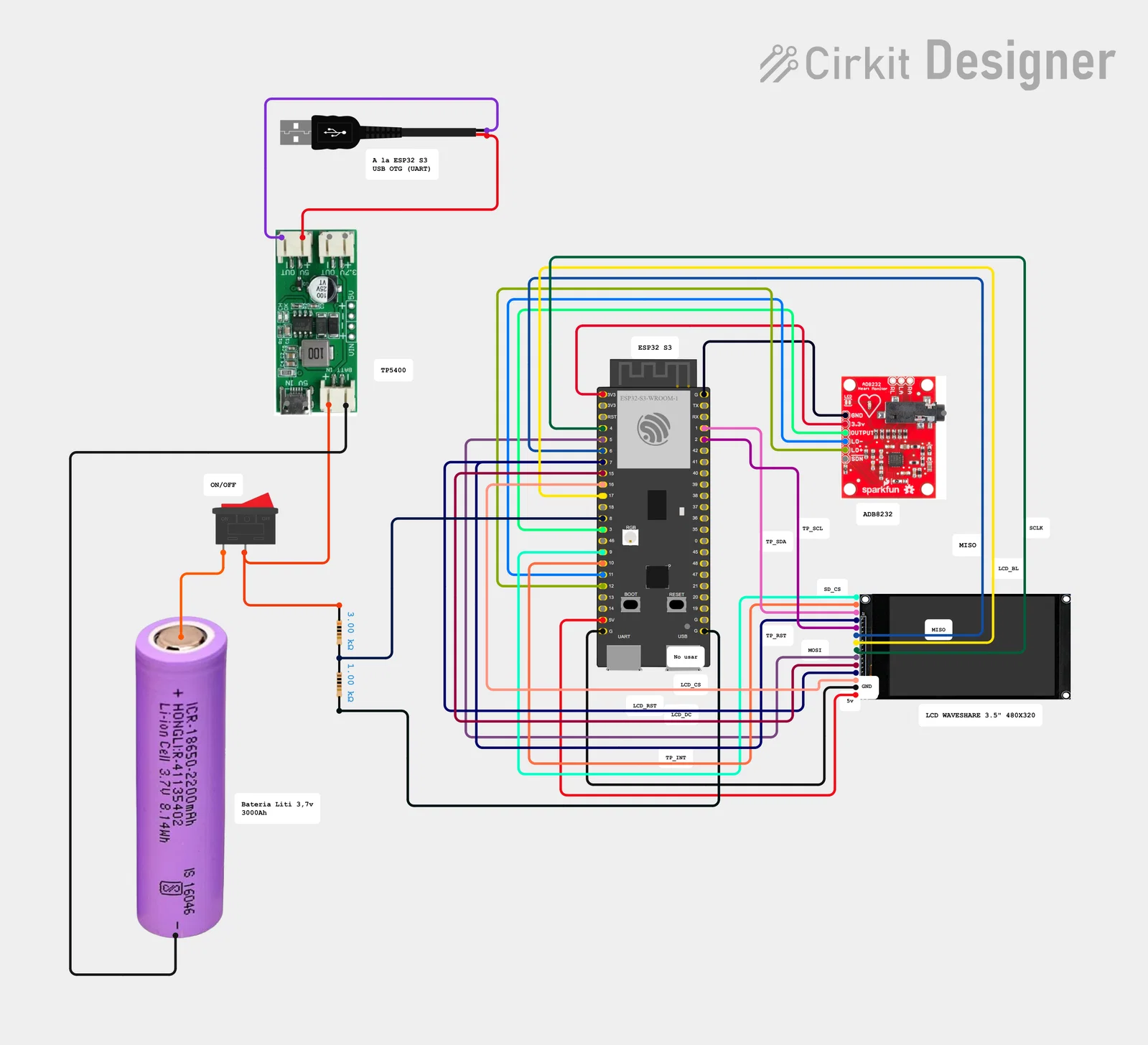

Chương trình (.ino) được thiết kế đặc biệt cho board Freenove ESP32S3, Breakout board và màn hình Waveshare TFT 3.5”. Nếu bạn sử dụng các linh kiện khác, bạn sẽ cần điều chỉnh lại code. Sơ đồ điện đã ghi rõ các chân kết nối và cách lắp ráp các bộ phận. Dự án này hoạt động hoàn hảo 100%!!

Cách tạo tài khoản email mới để lấy mã truy cập cho ESP32S3:

Đăng nhập vào phần cài đặt của tài khoản Google vừa tạo.

Đi đến tab Bảo mật (Security).

Bật tính năng Xác minh 2 bước (bạn sẽ cần liên kết với số điện thoại).

Sau khi bật, tìm kiếm từ khóa "App Passwords" (Mật khẩu ứng dụng) trên thanh tìm kiếm phía trên.

Tạo một mật khẩu mới và đặt tên, ví dụ như "ESP32_ECG".

Sao chép mã gồm 16 ký tự màu vàng mà Google hiển thị (hãy lưu lại vào notepad và bỏ các dấu cách; bạn sẽ cần dùng đến nó sau).

Danh sách linh kiện:

Freenove ESP32 S3 (https://amzn.eu/d/037b6wUp)

Freenove Breakout Board (https://amzn.eu/d/0iHsu2Aa)

Modul AD8232 kit (https://amzn.eu/d/07YVsl8V)

Waveshare Màn hình cảm ứng 3.5" (https://amzn.eu/d/02yND250)

TP5400 1A Lithium Battery Charging Module 5V 1A Step Up Module Micro USB Interface (Aliexpress)

Pigtail usb c (Aliexpress)

Công tắc bật/tắt (cửa hàng linh kiện điện tử)

Pin Li-ion 18650 (cửa hàng linh kiện điện tử)

1x2x3x 18650 Covered Battery Box Embedded (Aliexpress)

Điện trở 30Kohm và 1kohm 1/4w (cửa hàng linh kiện điện tử)

Trong chương trình (ecg_02062026.ino), bạn cần điền các thông tin vào những trường sau:

“your SSDI”, “your SSDI password”, “your email account”, “your email code”

QUAN TRỌNG: ĐÂY LÀ MỘT DỰ ÁN ARDUINO, KHÔNG PHẢI LÀ THIẾT BỊ Y TẾ THỰC THỤ.

TÔI KHÔNG HỖ TRỢ KỸ THUẬT CHO DỰ ÁN NÀY.
