Bộ chuyển đổi lõi cuộn Master Spool cho Filament Refill

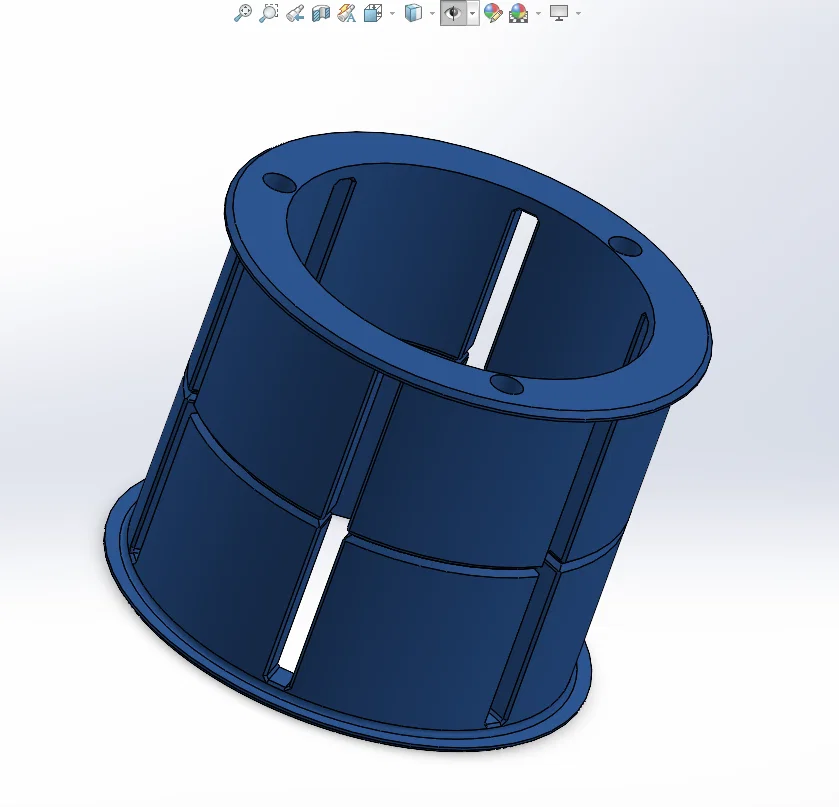

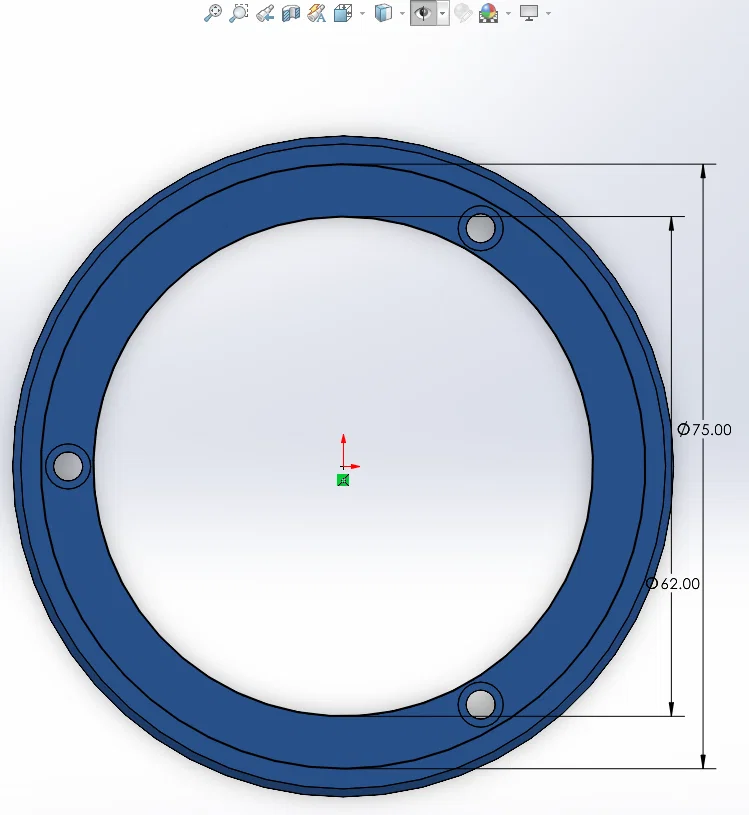

Master Spool Core Adapter v3.0 (75x62x60)

Đây là bộ lõi cuộn dây được gia cố, thiết kế để biến lõi cuộn filament cũ của bạn thành một hệ thống master spool có thể tái sử dụng cho các loại filament refill (không kèm cuộn nhựa).

Tổng quan

Hiện nay, nhiều nhà sản xuất filament đang chuyển sang bán loại filament refill không đi kèm cuộn nhựa. Mặc dù điều này giúp giảm rác thải, nhưng người dùng vẫn cần một cái lõi chắc chắn để đỡ cuộn filament trong quá trình in.

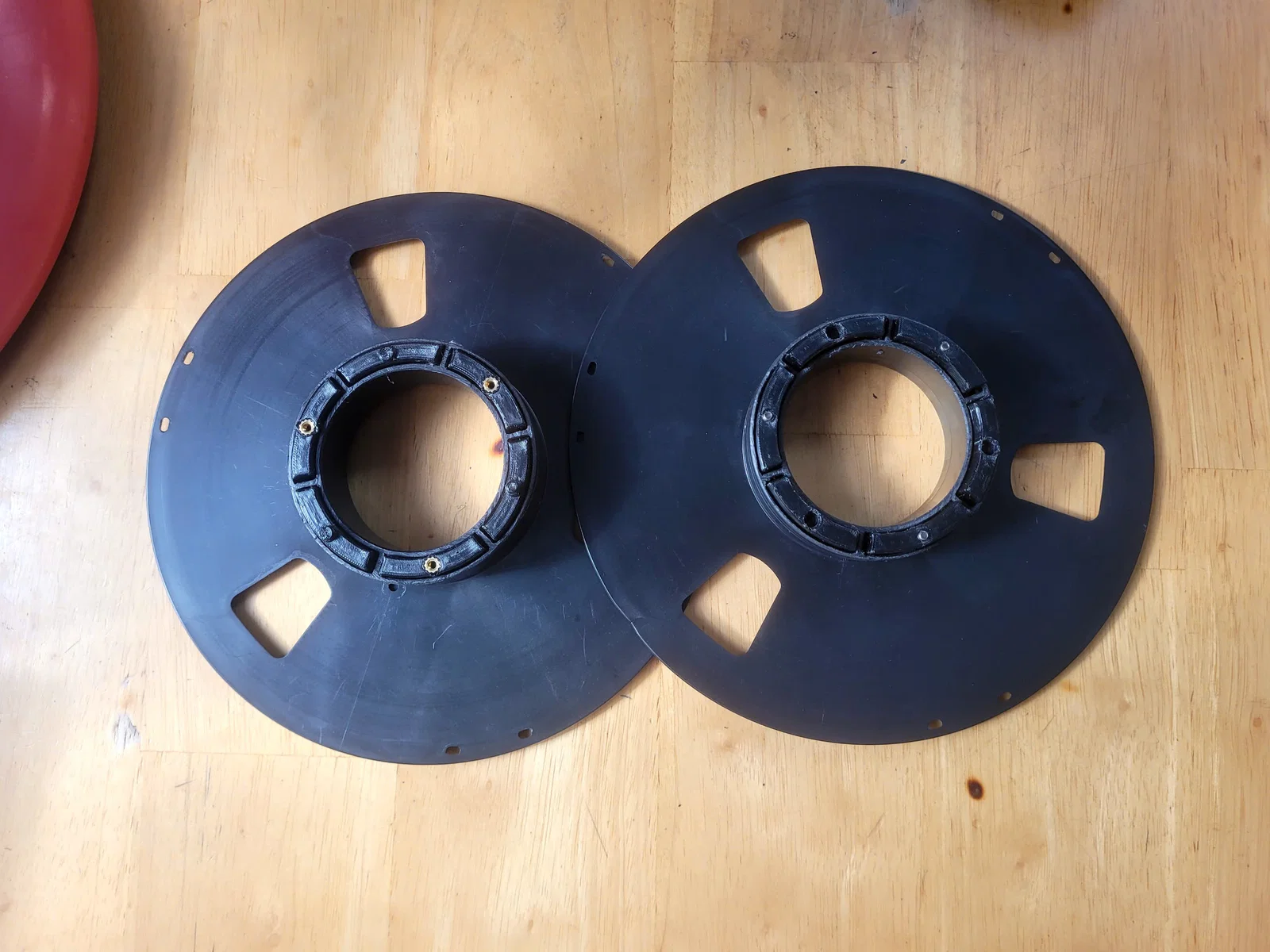

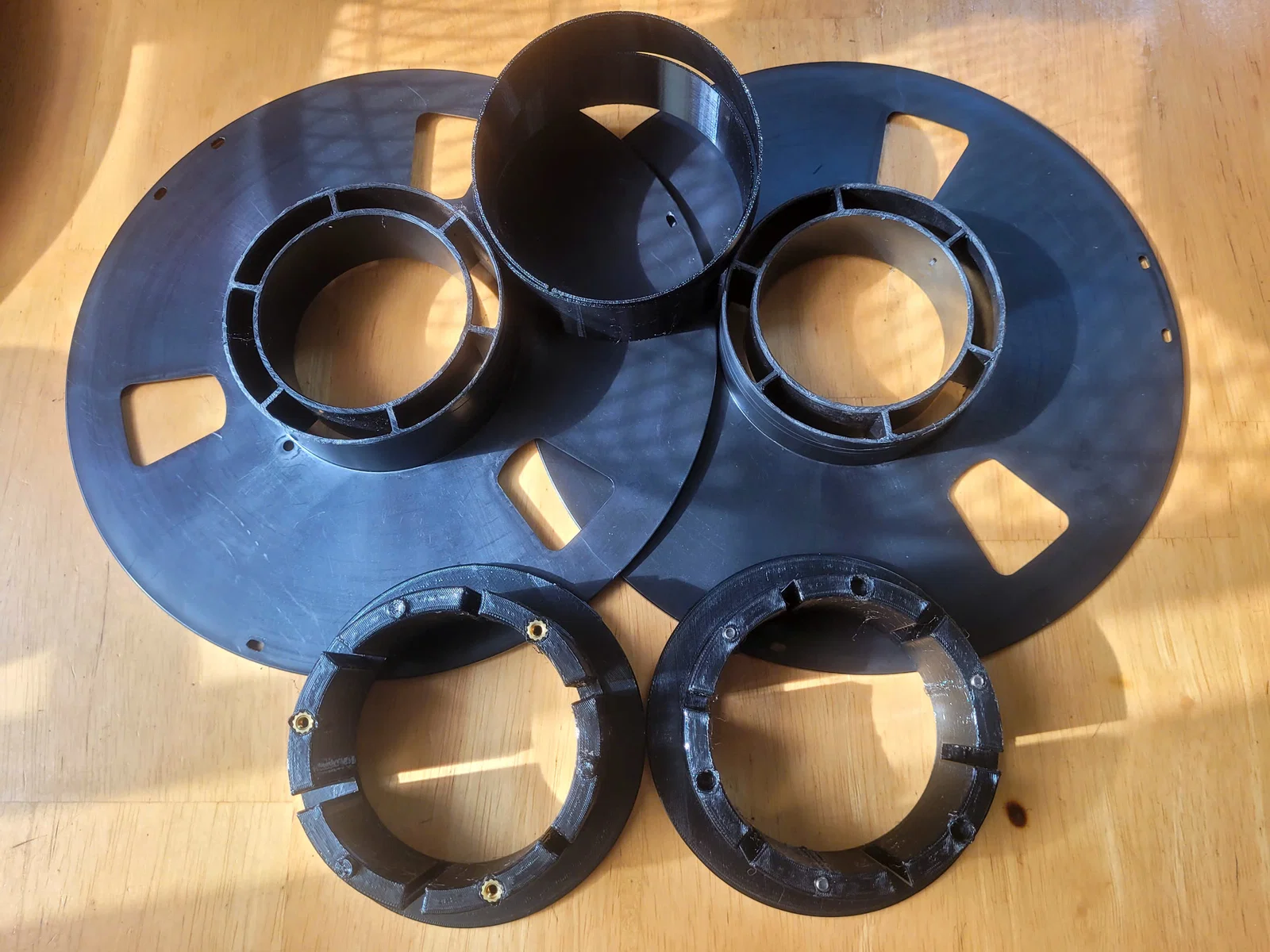

Mô hình này được thiết kế để tận dụng lại lõi cuộn filament cũ bằng cách bổ sung thêm cấu trúc in 3D cứng cáp, giúp tăng độ bền, đảm bảo sự thẳng hàng và sử dụng được lâu dài.

Thiết kế này kết hợp giữa cấu trúc nhẹ nhàng và các đường gân gia cường chắc chắn, rất phù hợp cho việc thay thế filament nhiều lần.

Đặc điểm

• Tận dụng lại lõi cuộn filament cũ
• Thiết kế chuyên dụng cho filament refill (spool-less)
• Cấu trúc nhẹ nhưng rất cứng cáp
• Thiết kế gân gia cường
• Dễ in ấn
• Kèm file STEP để tùy chỉnh
• Giảm thiểu rác thải nhựa so với việc in nguyên một cuộn spool mới

Cài đặt in ấn

Chất liệu khuyến nghị:

• PETG
• ABS

Cài đặt gợi ý:

• Chiều cao lớp in (Layer Height): 0.20 mm
• Số lớp tường (Perimeters): 4
• Độ lấp đầy (Infill): 20–30%
• Hỗ trợ (Supports): Không cần

Phần cứng lắp ráp

Để lắp ráp hoàn chỉnh, bạn sẽ cần:

• 3 x M3 heat-set threaded inserts (ốc cấy nhiệt M3)
• 3 x ốc lục giác M3 x 35 mm

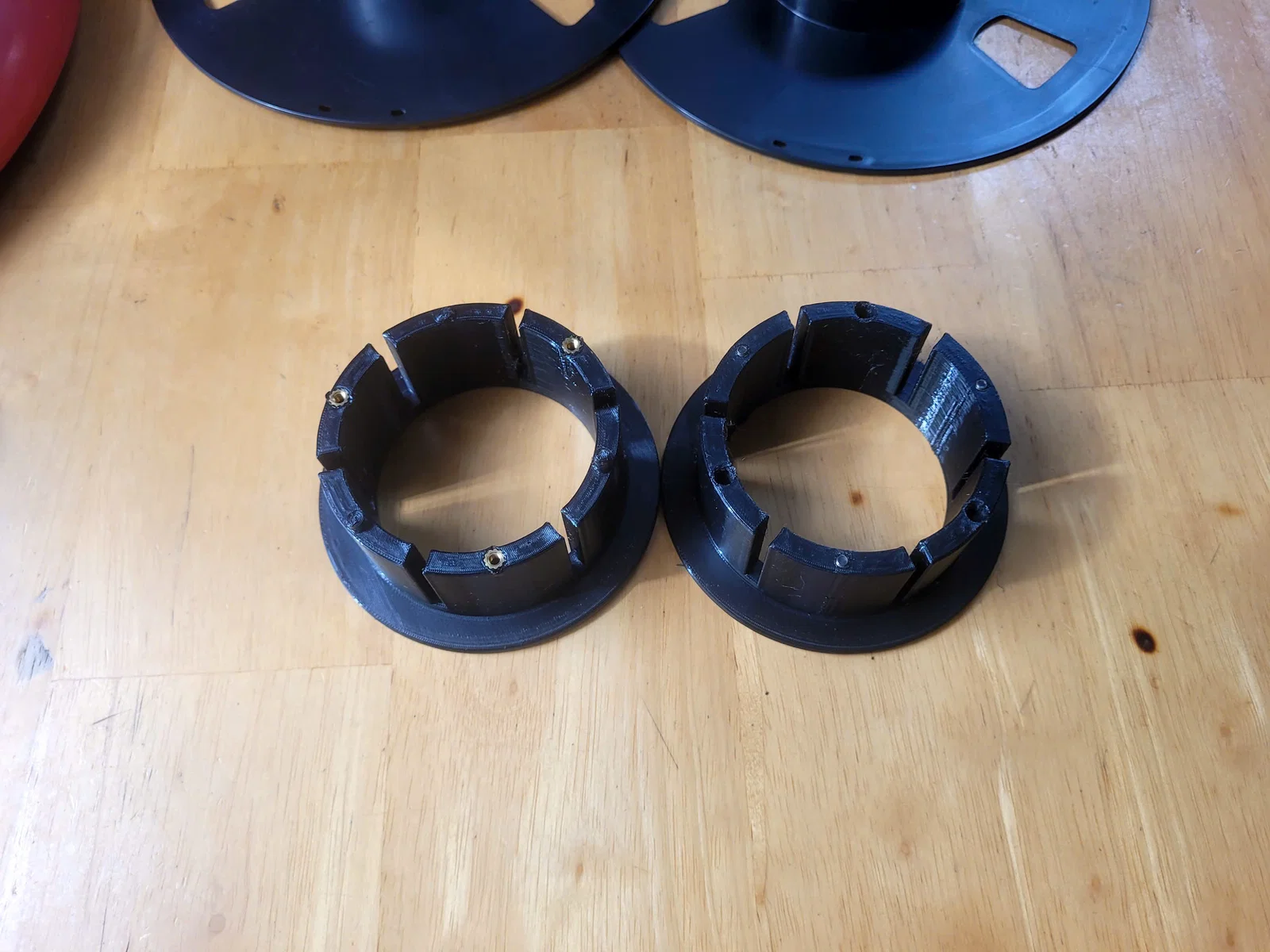

Các ốc cấy nhiệt giúp tạo ren bền bỉ, trong khi các ốc vít dài giữ chặt lõi cuộn cũ một cách an toàn.

Các file đi kèm

• STL
• STEP

File STEP được cung cấp cho những bạn muốn chỉnh sửa kích thước để phù hợp với các tiêu chuẩn cuộn khác nhau.

Tại sao tôi tạo ra mô hình này?

Tôi muốn có một cách đơn giản để tận dụng các lõi cuộn cũ và biến chúng thành hệ thống master spool hiện đại. Thay vì in toàn bộ một cái spool, thiết kế này giúp nâng cấp lõi cũ thành một master spool bền bỉ, đồng thời tiết kiệm vật liệu và thời gian in ấn.

Phản hồi

Nếu bạn đã in mô hình này, hãy chia sẻ hình ảnh và cho tôi biết bạn đang dùng loại filament refill nào nhé. Mọi góp ý và bản cải tiến (remix) đều luôn được chào đón.

Chúc các bạn in ấn vui vẻ!
