Miếng chặn IO Dual SVGA cho GBAPII+ trên Amiga 3000
Một miếng chặn IO chắc chắn hơn dành cho card đồ họa GBAPII+ trên Amiga 3000. Thiết kế cứng cáp giúp cố định cổng SVGA tốt hơn, tránh tình trạng bị cong vênh khi cắm dây màn hình.
Mô tả
Mình không chắc món này có vừa với Amiga 4000 hay không vì mình không có máy để thử.

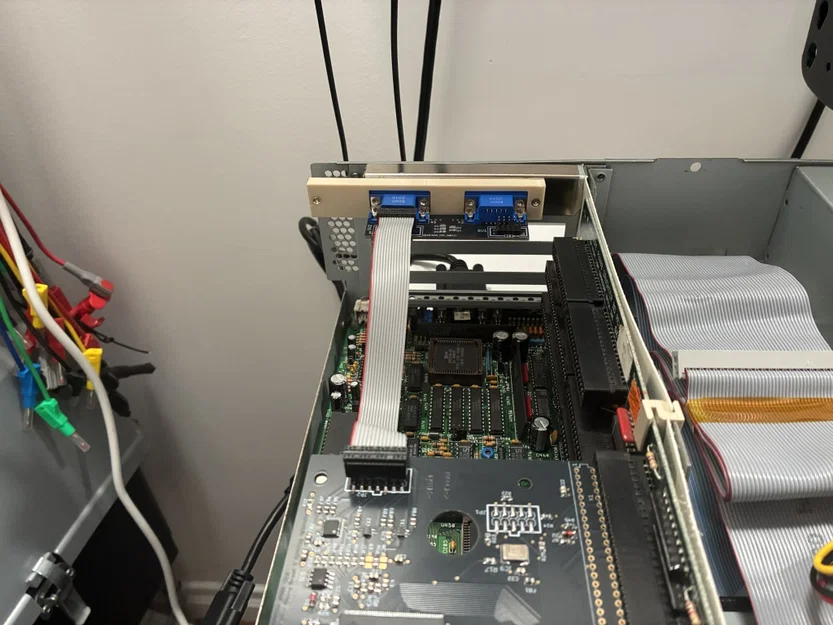

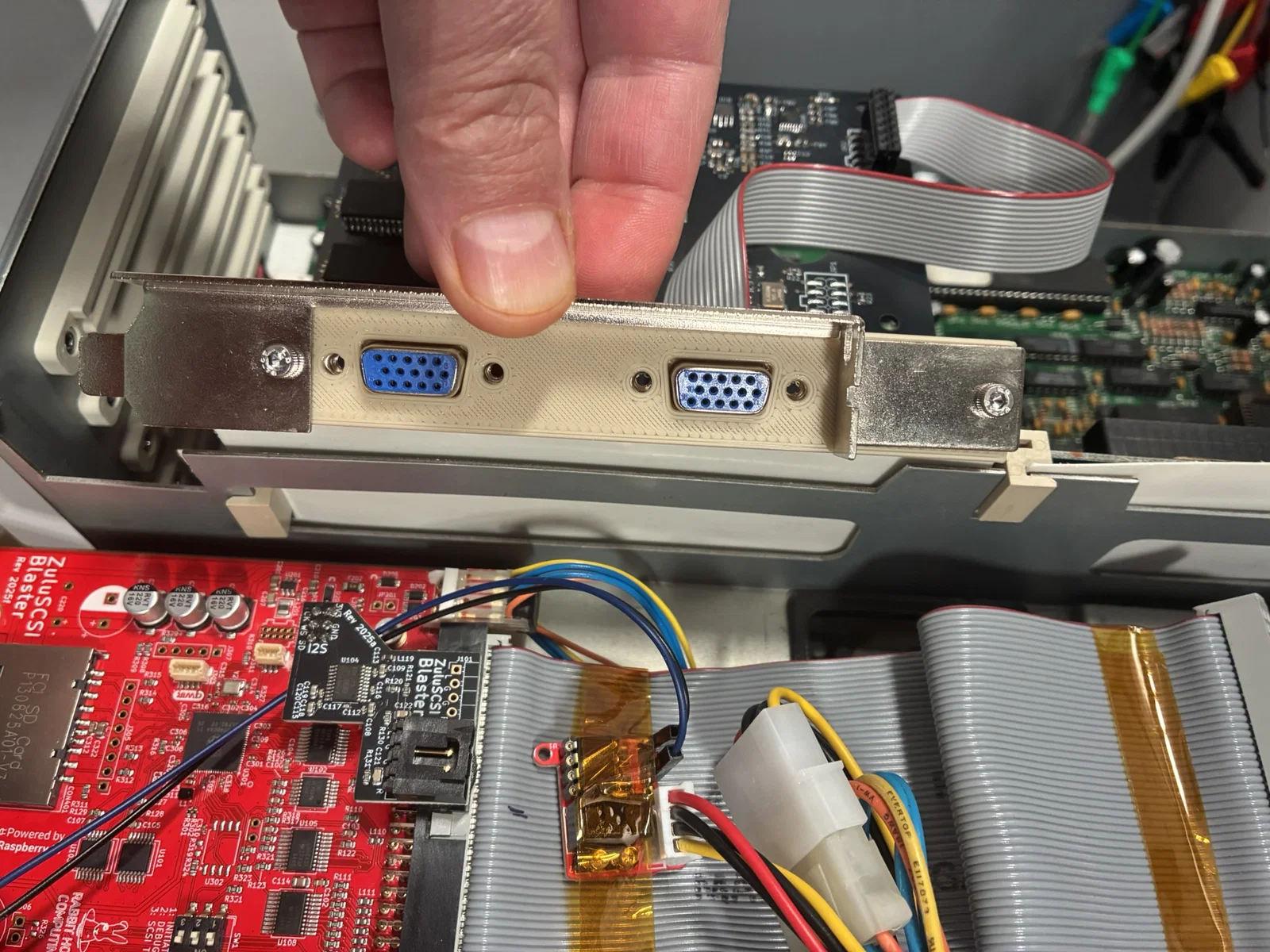

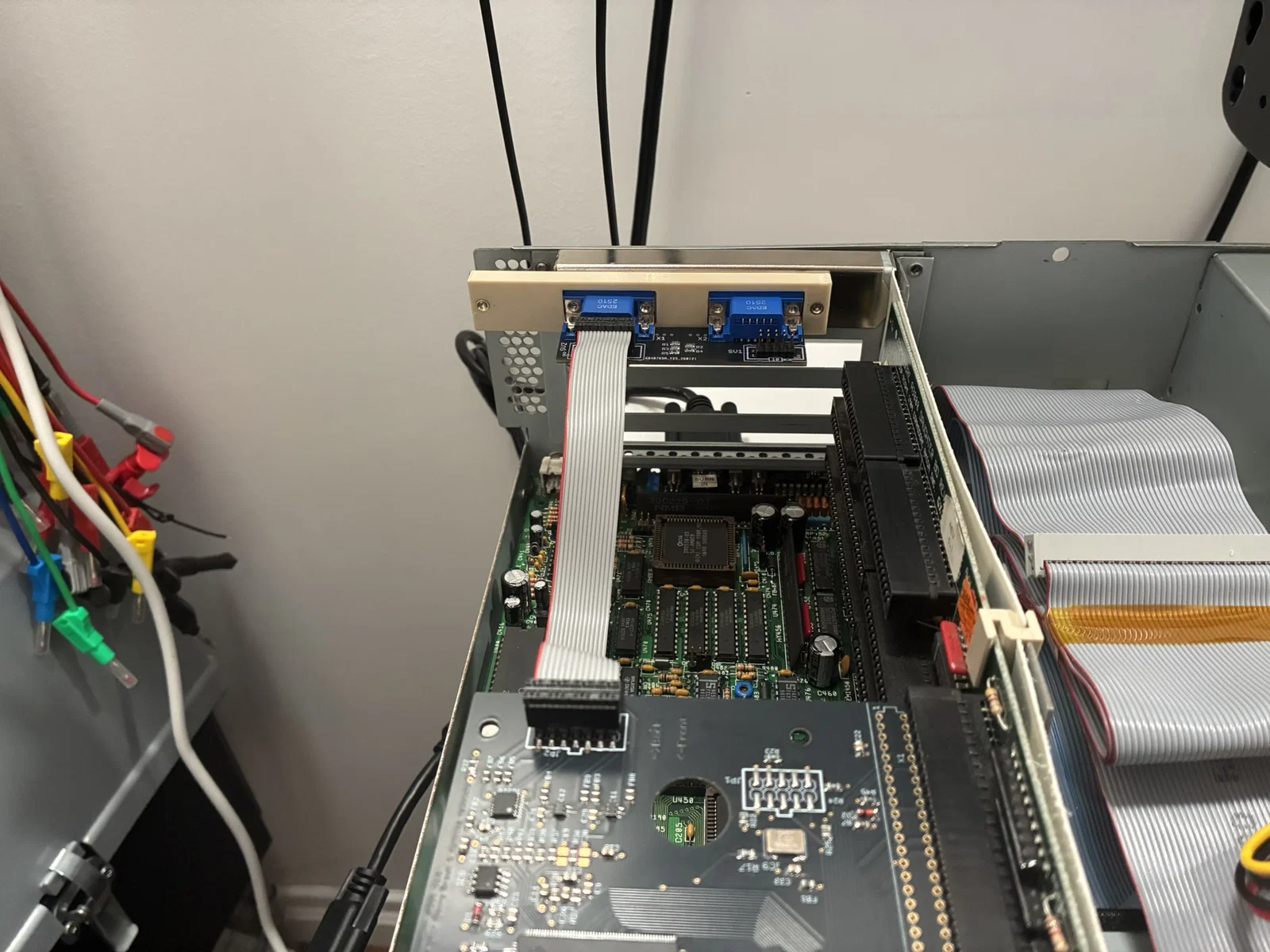

Cho con Amiga 3000 của mình, mình có mua một card RTG GBAPII+ loại có hai đầu cắm SVGA. Lúc mua về thì nó đi kèm sẵn một miếng chặn IO in 3D nhưng mà nó yếu với dễ bị cong quá, nên mình tự thiết kế cái mới cứng cáp hơn để khi cắm dây màn hình vào không bị gãy hay biến dạng. Miếng này khớp với phần chặn IO trên Amiga 3000 - ít nhất là trên máy của mình thì nó có sẵn một cái miếng nhựa màu be để che chỗ đó.

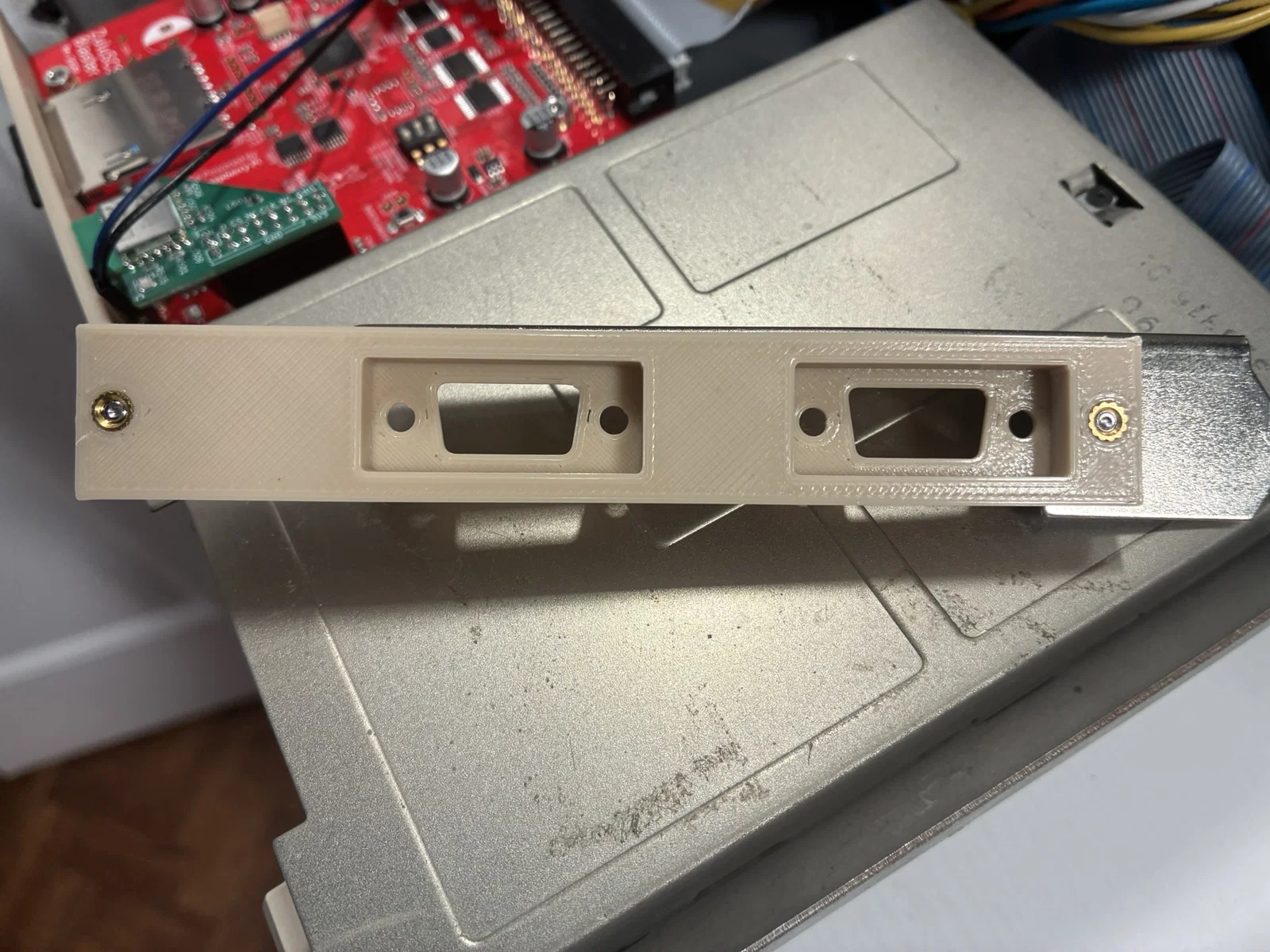

Bạn dùng hai con ốc nhiệt M3 (heat-set inserts) gắn từ phía sau miếng chặn để cố định nó vào phần khung của A3000 nha.
Giờ mình chỉ còn thiếu mấy con ốc 4-40 để bắt chặt mấy cái đầu nối vào miếng chặn này nữa là xong.
