SV08 Top Hat 220mm dùng nam châm

Remix từ SV08 220mm top hat (Mũ chụp máy in) Tác giả keybl_2030253

Tác giả Allrounder_451890

Lượt thích
2
Lượt coi
63

File 23 34,2 MB

  • Front_1780942134.stlSTL · 1,7 MB
  • Back_1780942135.stlSTL · 2,1 MB
  • Sides_1780942136.stlSTL · 1,7 MB
  • Front_1780942137.dxfDXF · 23,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

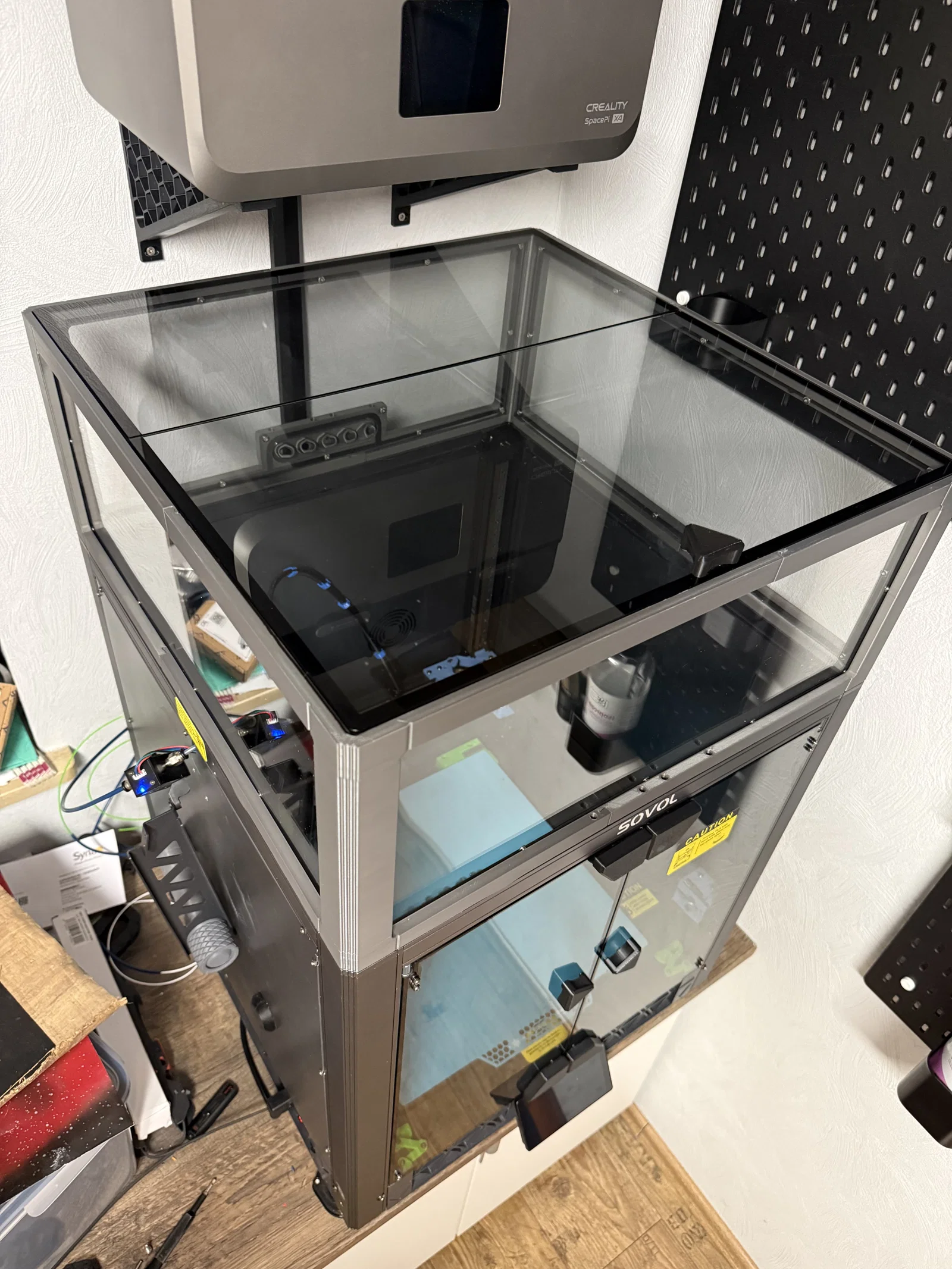

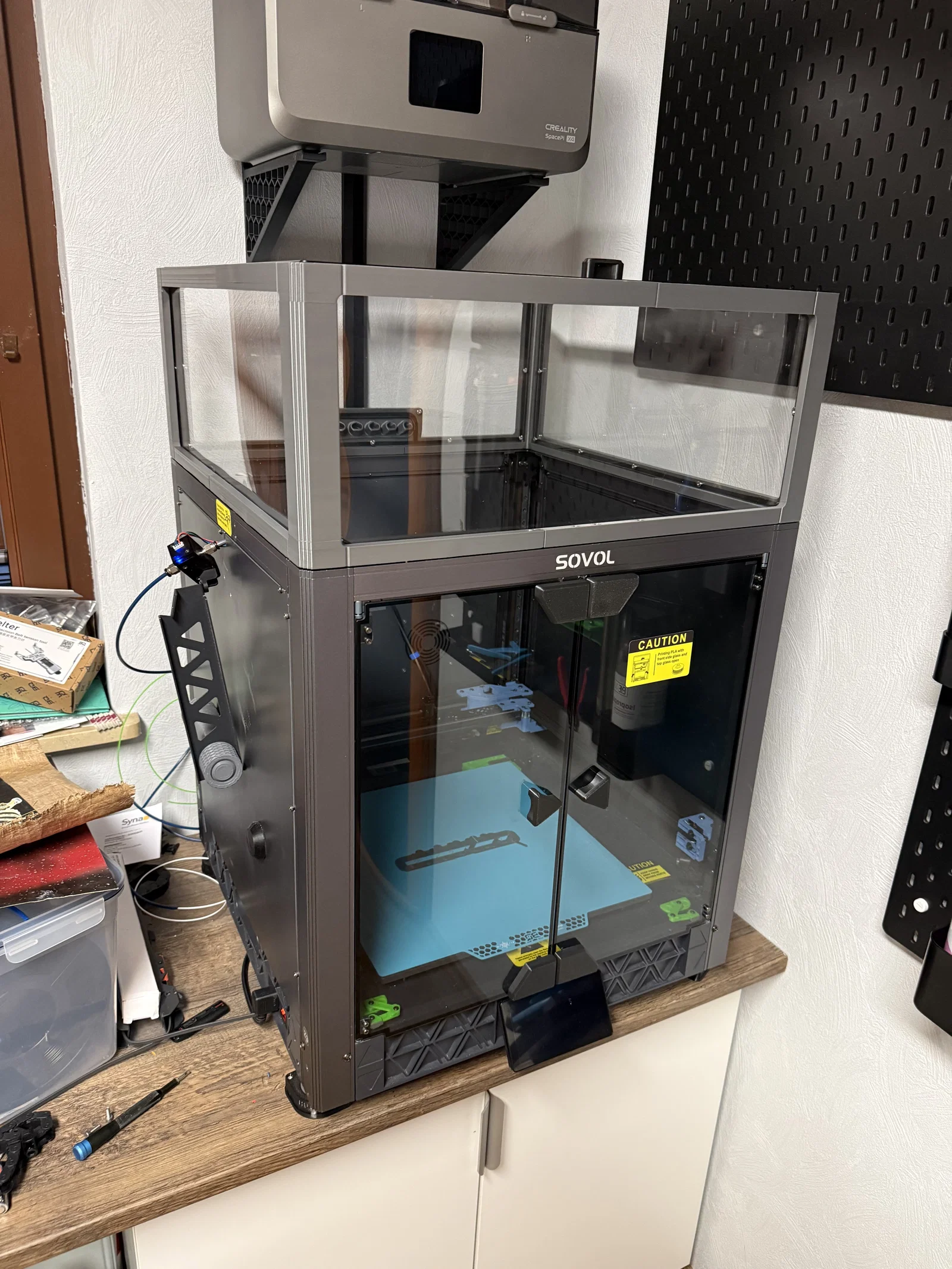

Mình đã chỉnh sửa lại một số chi tiết từ mẫu gốc, chủ yếu là để cải thiện tính thẩm mỹ và giảm bớt số lượng linh kiện cần in.

  • Sử dụng nam châm 6×3 mm thay vì 5×3 mm.
  • Tiêu chuẩn hóa các bộ phận để in ít loại linh kiện hơn.

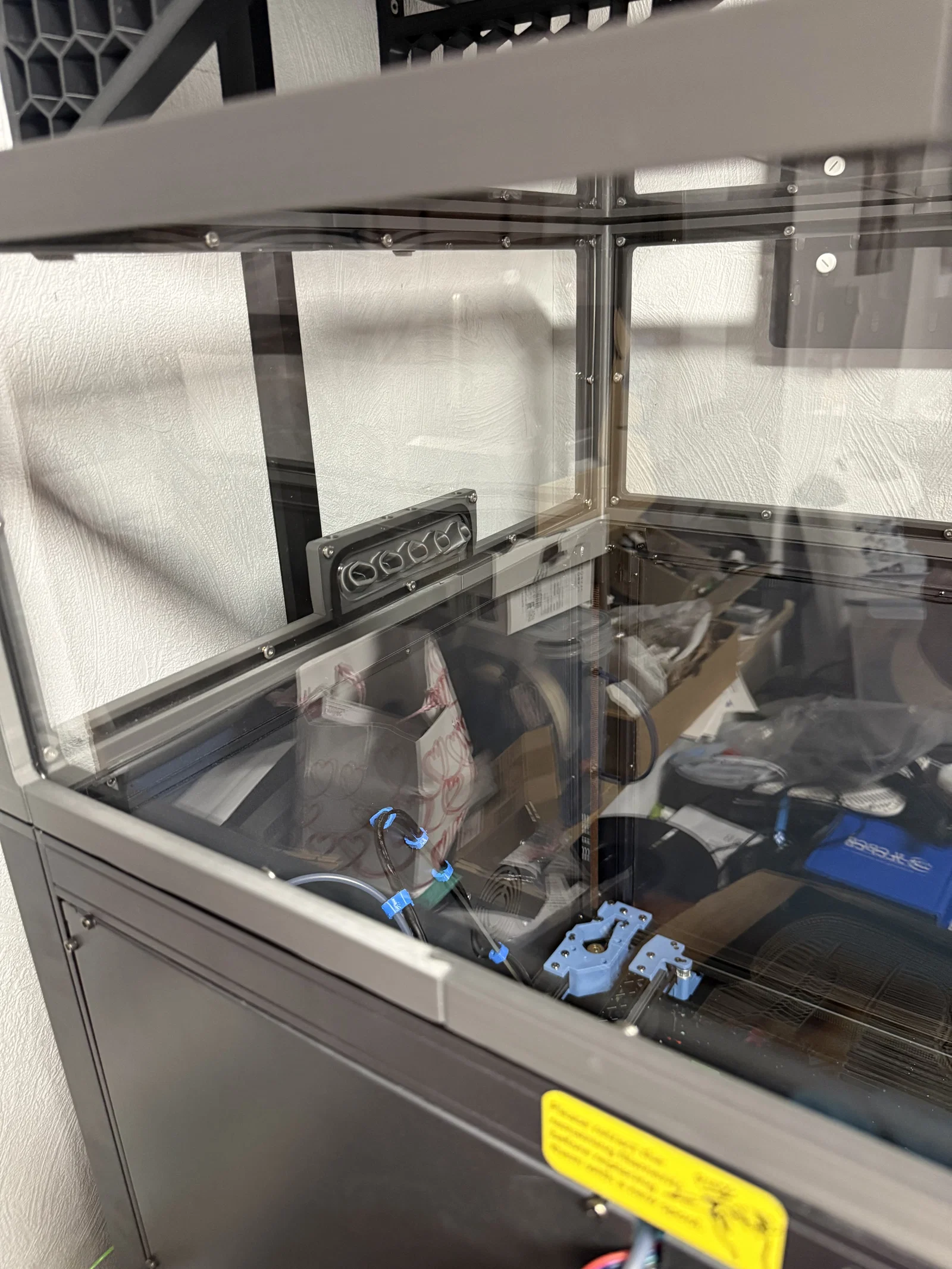

  • Lỗ luồn dây cáp đã được dời ra phía sau; ở mẫu gốc thì nó nằm ở bên hông.
  • Lỗ luồn dây cáp được tách thành một phần riêng biệt, giúp bạn có thể lược bỏ hoặc tùy chỉnh tùy ý.
  • Giữ nguyên thiết kế bên ngoài với các đường rãnh theo phong cách máy in 3D.
  • Độ khít tổng thể của mô hình đã được kiểm tra và cải thiện.
  • Các vít xuyên qua đã được thay thế bằng heat-set inserts và vít bắt từ bên trong.

BOM (Danh sách vật tư):

  • 64 x Brass heat-set threaded insert M3x4x5mm
  • 50 x M3x8mm flat head socket screw
  • 4 x M3x25mm hex socket head cap screws
  • 4 x M3x30mm hex socket head cap screws
  • 4 x M3x35mm hex socket head cap screws
  • 20 x Nam châm 6x3mm
  • Keo dán sắt (Superglue)

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfdxfstepstl
Số file mô hình
23
Tổng dung lượng
34,2 MB
File lớn nhất
6,5 MB
