Tấm tán sáng LED cho RetroTINK 5X

RetroTINK 5X của Mike Chi có một điểm trừ là đèn LED quá chói. Mình đã thiết kế bộ tán sáng này để ánh sáng dịu hơn và làm nổi bật dòng chữ trên vỏ máy. Hướng dẫn chi tiết cách lắp đặt từng bước dành cho các bạn đam mê mod máy.

👁️
754
Lượt Xem
❤️
8
Lượt Thích
📥
30
Lượt Tải
Cập Nhật Jun 09, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

!!!CẢNH BÁO!!!

Việc tự ý tháo vỏ RetroTINK 5X có thể làm hỏng vỏ và các linh kiện bên trong thiết bị. Bạn sẽ không có cách nào mua vỏ thay thế từ Mike vì anh ấy KHÔNG bán lẻ linh kiện này.

Đã cảnh báo trước rồi nhé!

Giới thiệu

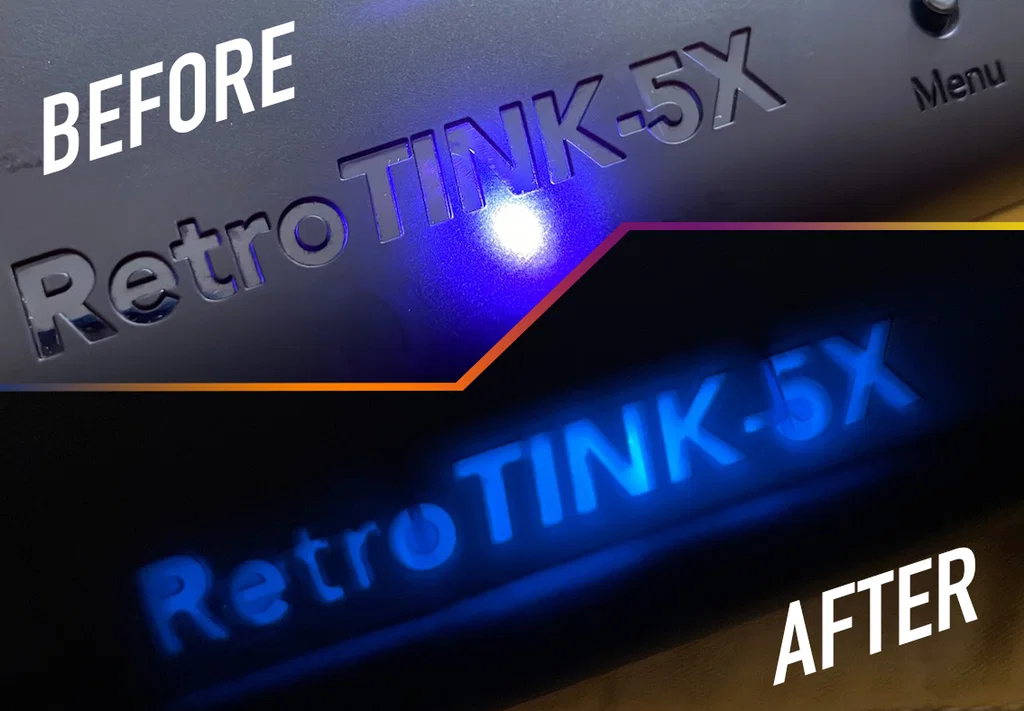

Siêu phẩm RetroTINK 5X của Mike Chi có một điểm trừ nhỏ - đèn LED bên trong không có tấm tán sáng. Chỉ một bóng LED đơn lẻ tỏa sáng chói mắt khiến mình thấy chưa ưng ý lắm, nên mình đã tranh thủ thiết kế tấm tán sáng này để ánh sáng dịu hơn và làm nổi bật dòng chữ trên vỏ máy.

Cách tháo vỏ RetroTink 5X

Dụng cụ cần thiết

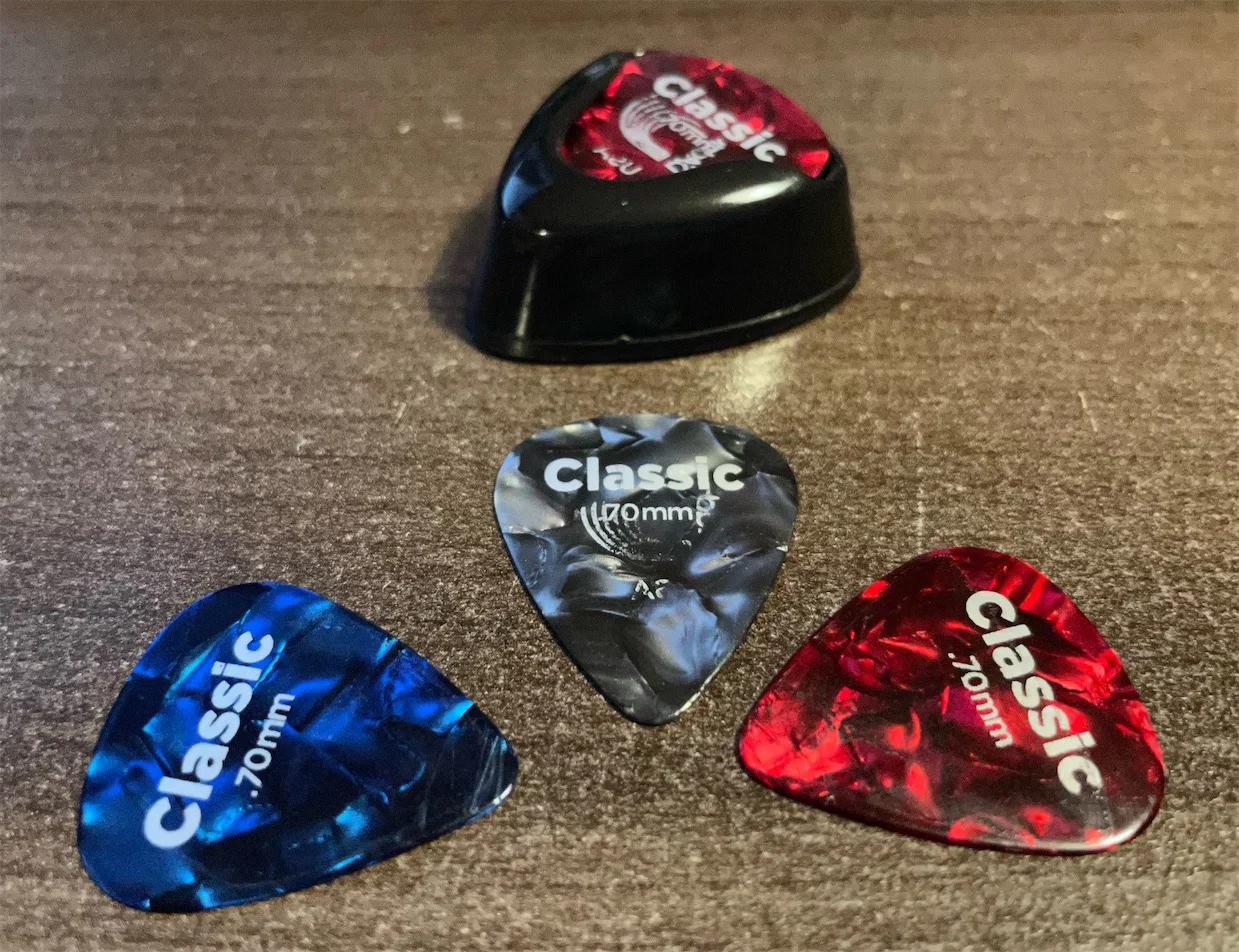

Ít nhất BA miếng gảy đàn guitar (pick). Loại trơn trượt sẽ là lựa chọn tốt nhất.

Các bước thực hiện

Vỏ trên và dưới được cố định bằng 7 khớp nối. Bạn cần ít nhất 3 miếng gảy để chèn vào và tháo các khớp này ra.

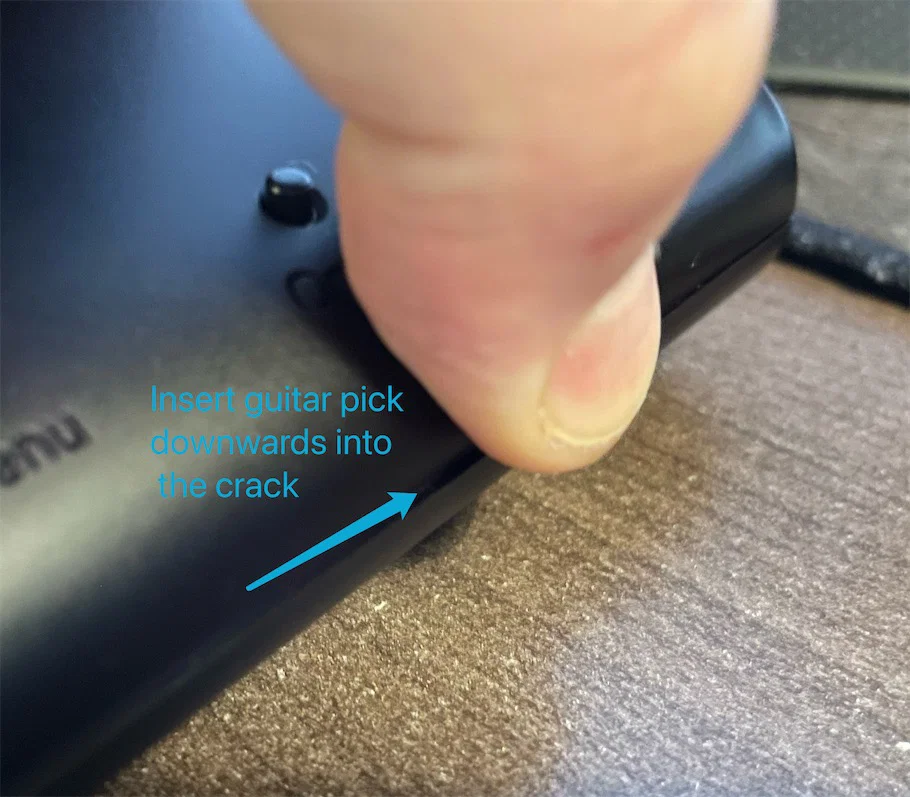

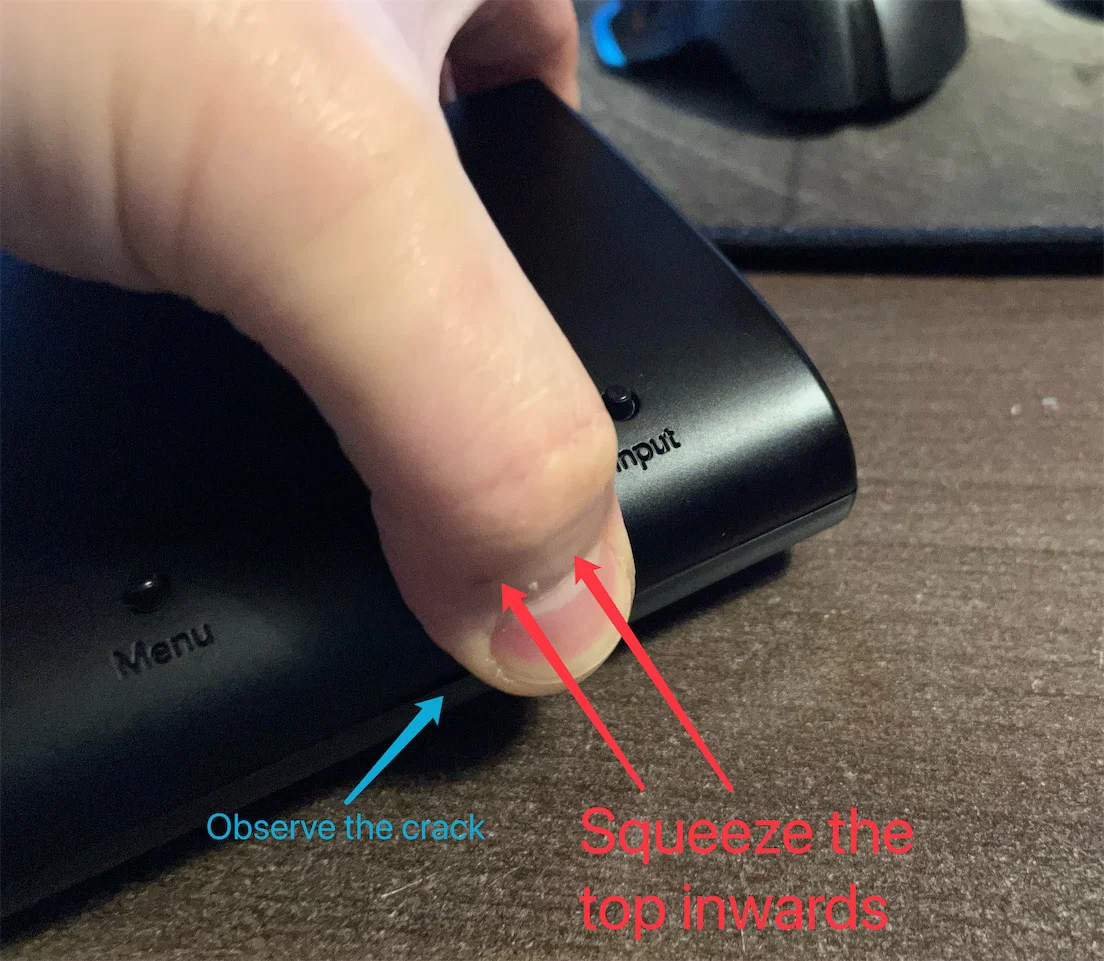

Đầu tiên, cầm máy lên và bóp nhẹ phần vỏ trên về phía sau như hình. Bạn sẽ thấy một khe hở nhỏ xuất hiện. Hãy thử day nhẹ vỏ nếu nó chưa chịu tách ra.

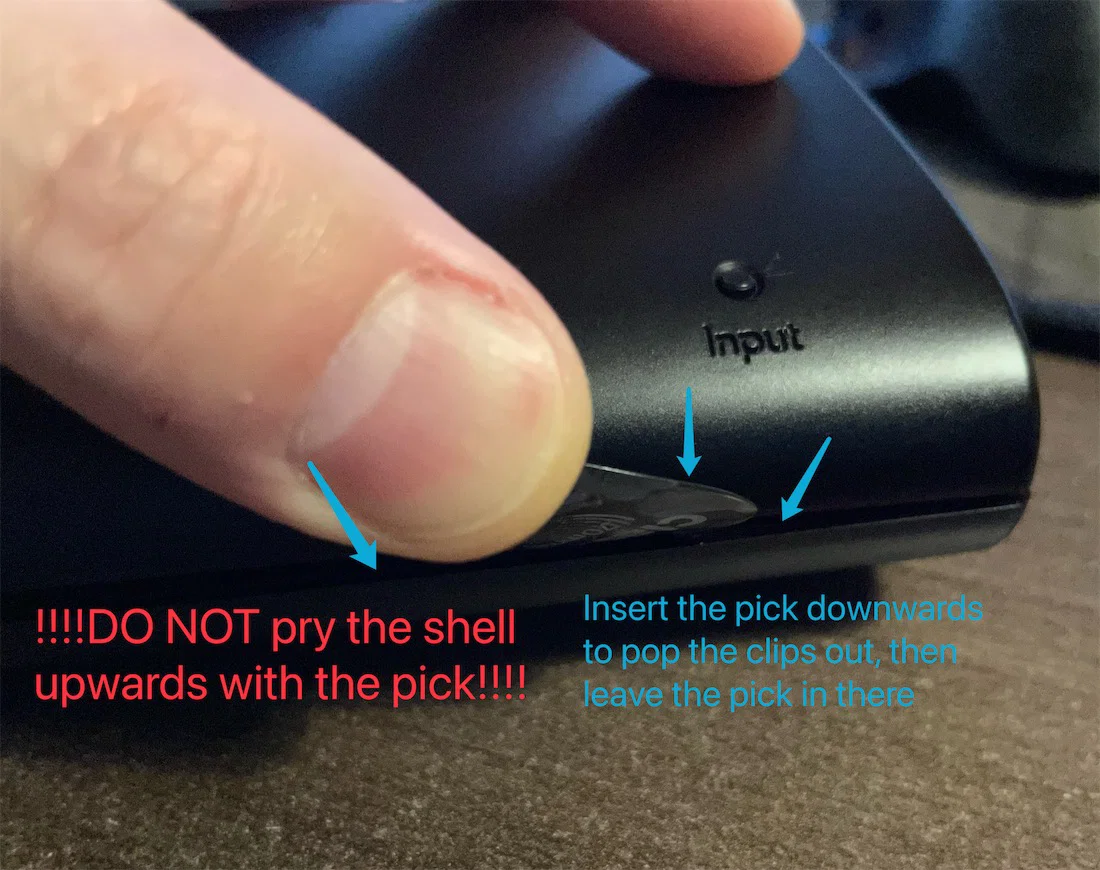

Khi khe hở đủ rộng, hãy nhét một miếng gảy vào, giữ nguyên góc độ và di chuyển nhẹ để nhả khớp số 1 ở khu vực đó.

Khi nghe tiếng "tách" là xong, cứ để miếng gảy ở đó và tiếp tục.

ĐỪNG cố nạy vỏ trên bằng cách bẻ cong miếng gảy. Bạn có thể làm gãy khớp hoặc nứt luôn cả vỏ đấy.

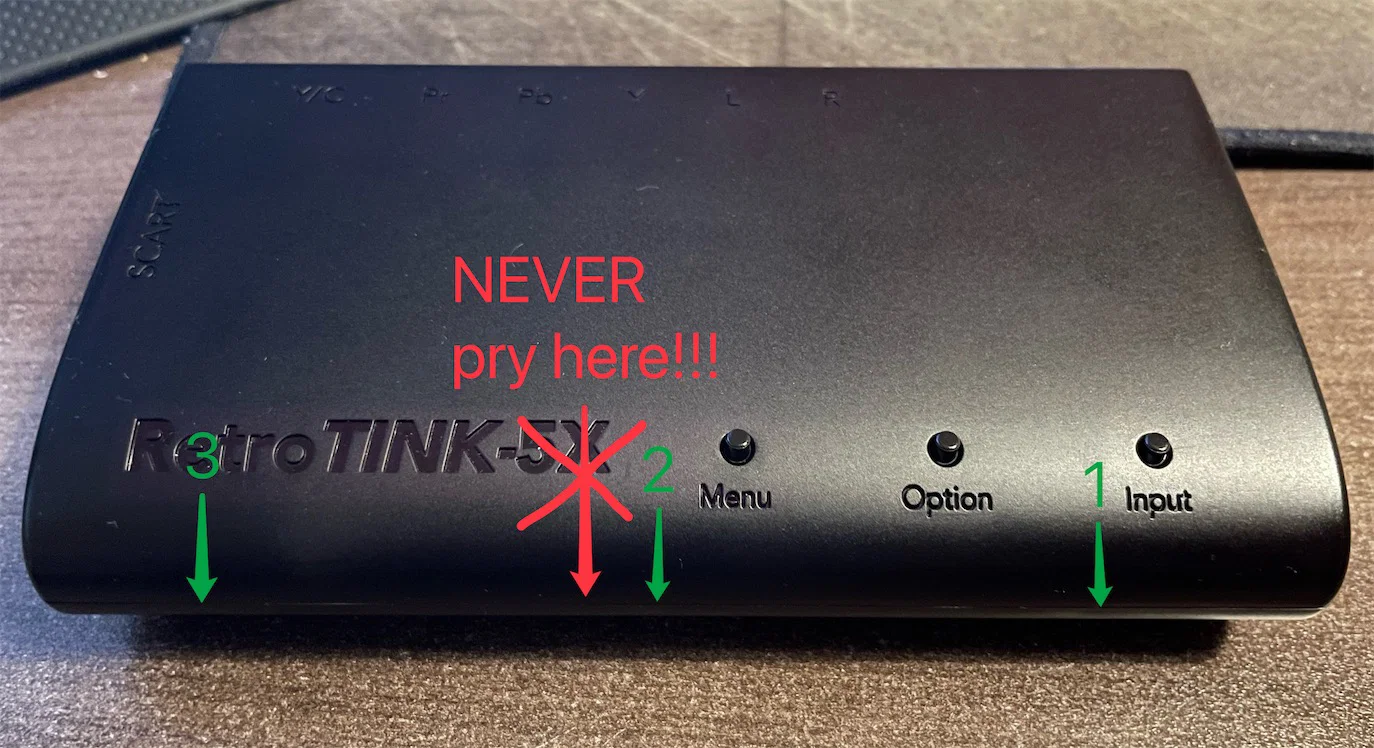

Lần lượt tháo các khớp theo thứ tự (1>2>3) bằng nhiều miếng gảy. Cứ để nguyên miếng gảy tại chỗ thay vì lấy ra để đảm bảo vỏ không bị sập lại vào vị trí khóa.

Chú ý phần màu đỏ.

Tuyệt đối không nạy ở vị trí màu đỏ kẻo hỏng mắt nhận hồng ngoại (IR) trên bo mạch chủ của 5X.

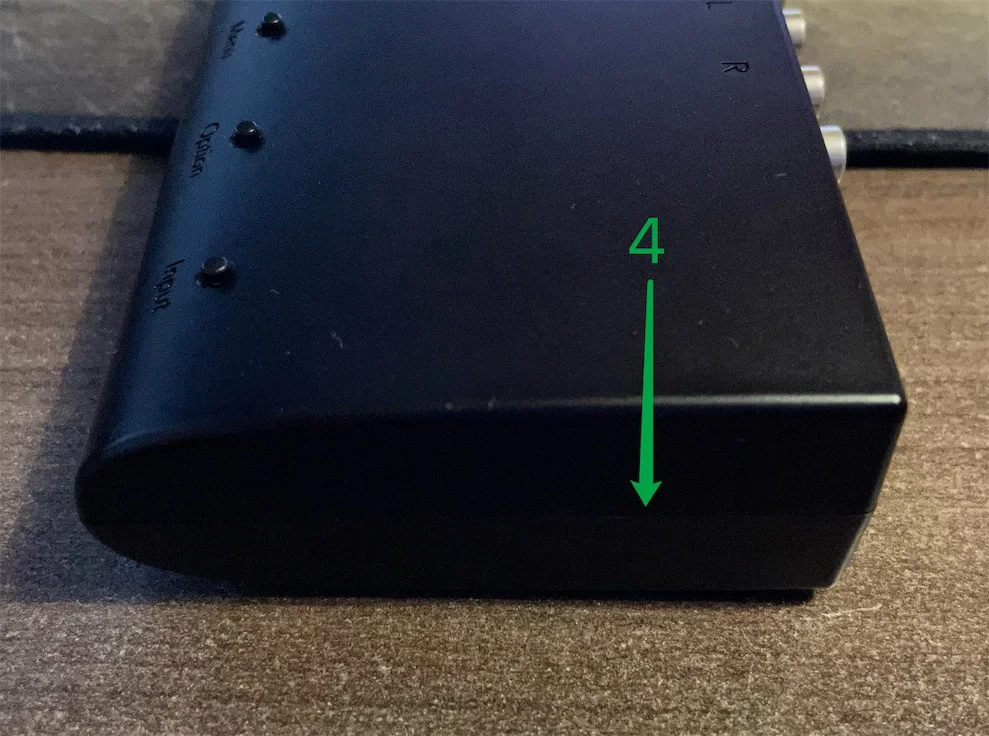

Tháo khớp số 4 với kỹ thuật tương tự.

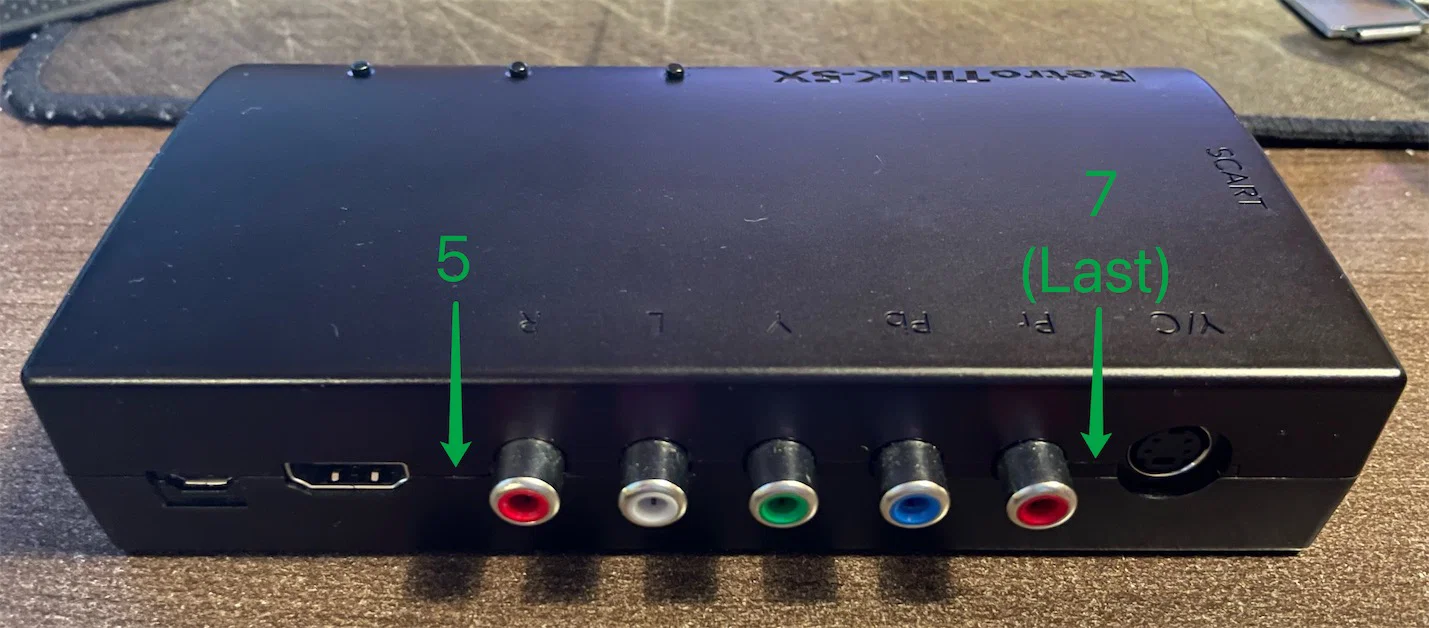

Tháo khớp số 5 nhưng đừng tháo số 7 vội. Chỗ đó còn cứng lắm.

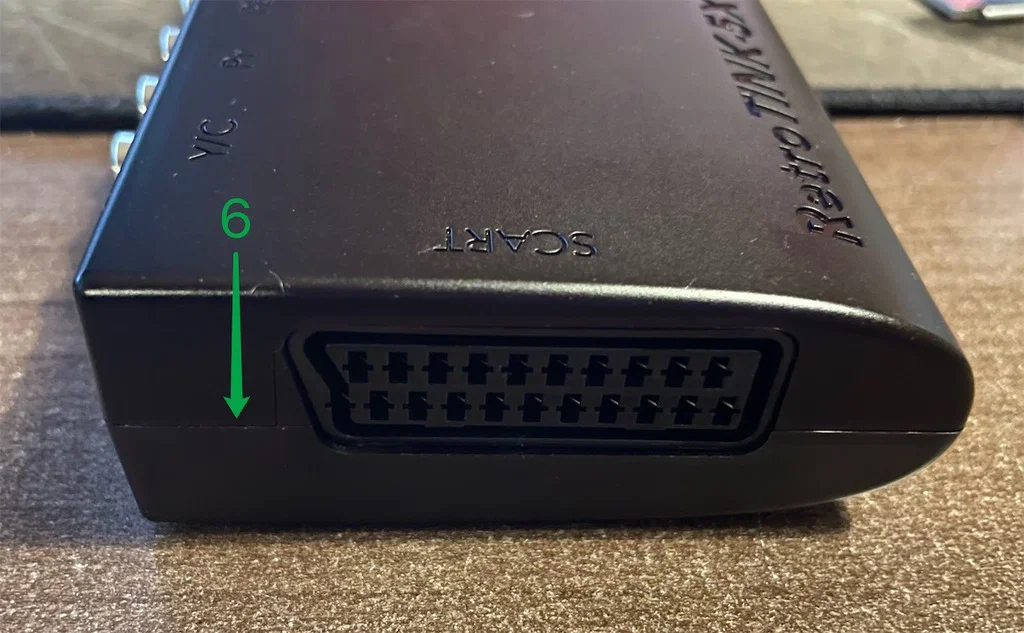

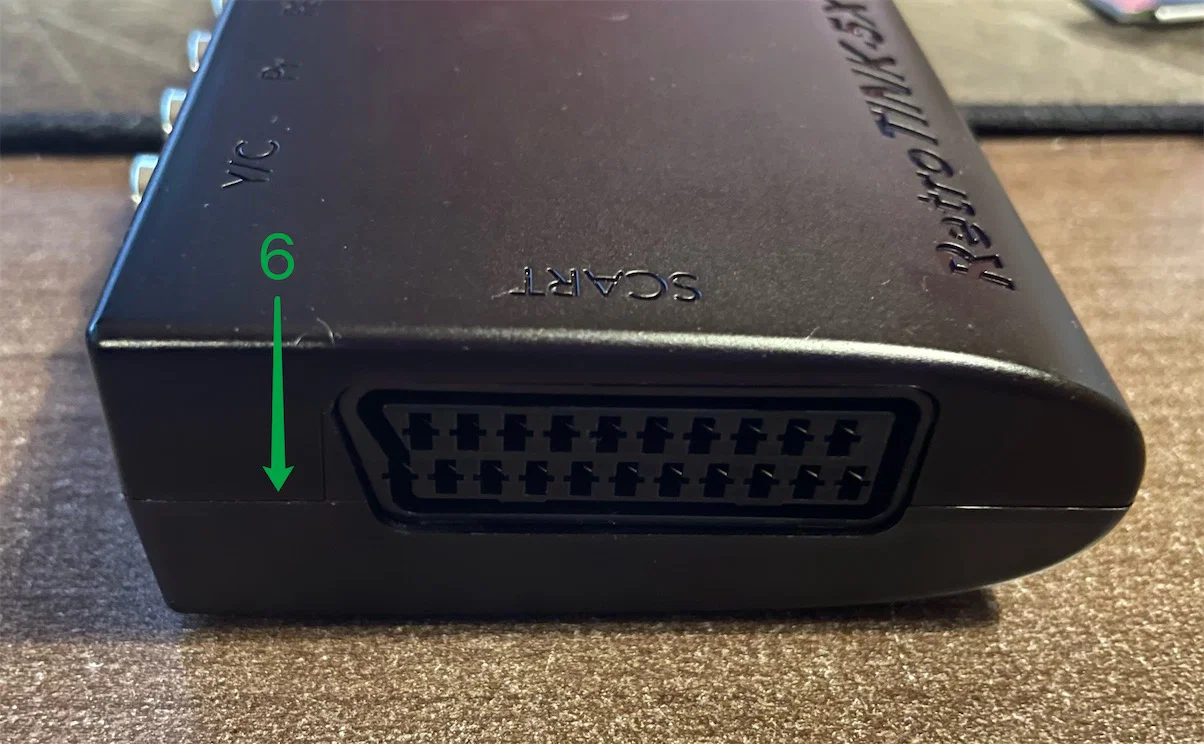

Tháo khớp số 6.

Cuối cùng, lắc nhẹ hai nửa vỏ để khớp số 7 tự bung ra.

ĐỪNG cố tháo bo mạch chủ ra khỏi vỏ dưới. Không cần thiết phải làm vậy khi lắp tấm tán sáng đâu.

In và chuẩn bị linh kiện

In hai chi tiết theo đúng chiều mặc định.

KHÔNG cần dùng support. Hãy thử bật chế độ bridging trong slicer của bạn.

Xử lý hiện tượng hở sáng

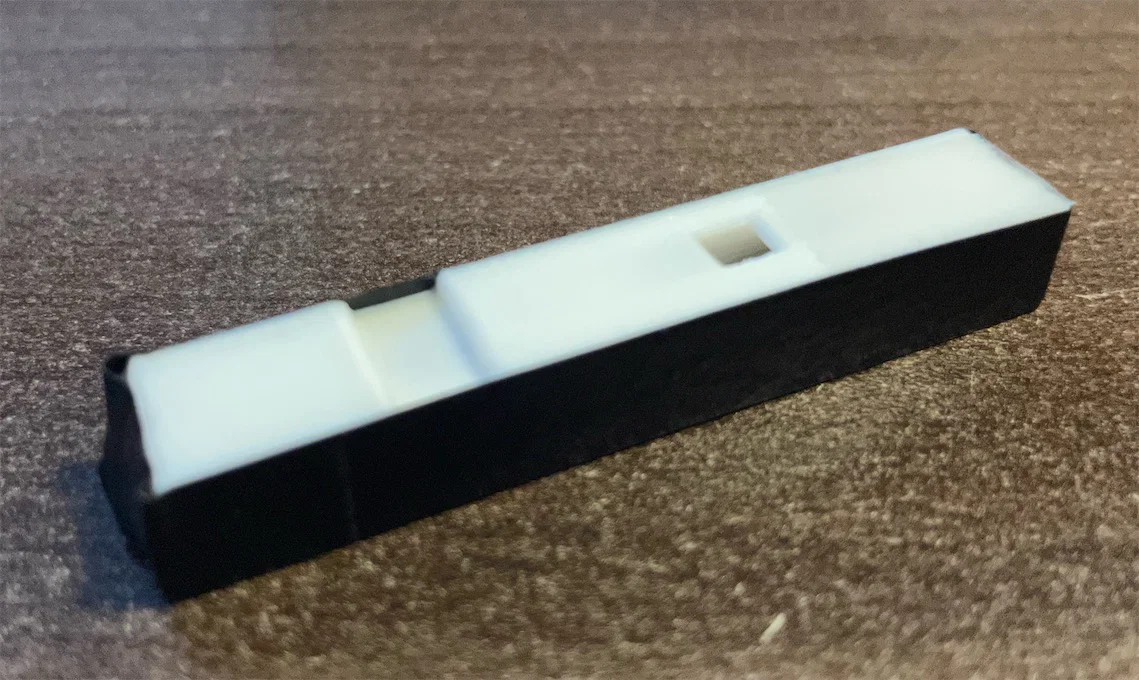

Ánh sáng sẽ bị hở ra từ các chi tiết in. Nếu muốn chặn hoàn toàn ánh sáng, hãy dán băng dính điện màu đen quanh bốn cạnh của chi tiết.

Cá nhân mình thấy ánh sáng hở ra cũng có nét đẹp riêng, nên tùy bạn chọn nhé.

Dán băng dính hai mặt

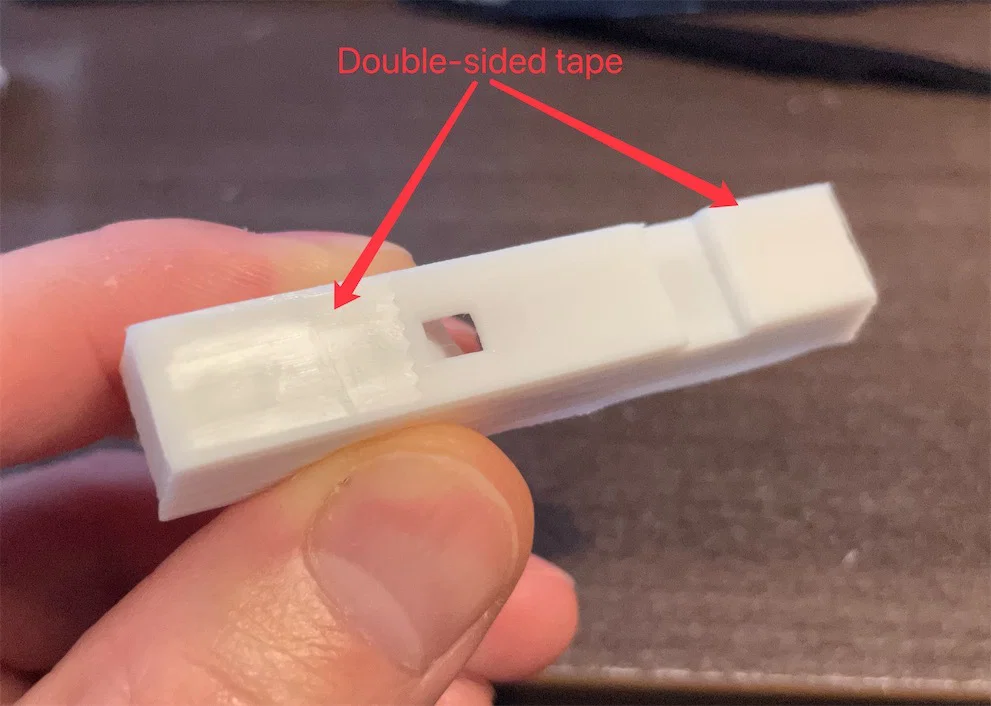

Dán băng dính hai mặt vào đáy của chi tiết phản quang (hình cái bát).

Lắp đặt

Cố định phần phản quang

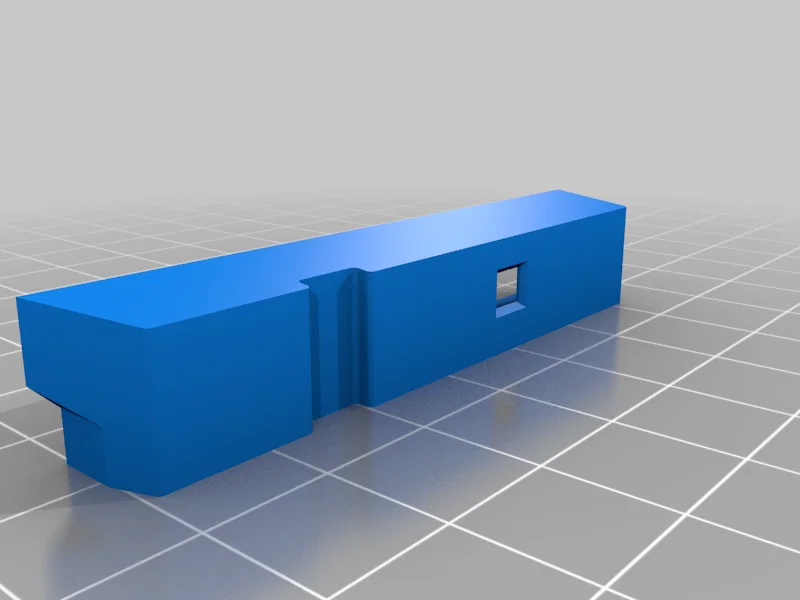

Chú ý lỗ vuông ở đáy và khía trên cạnh trái của chi tiết phản quang.

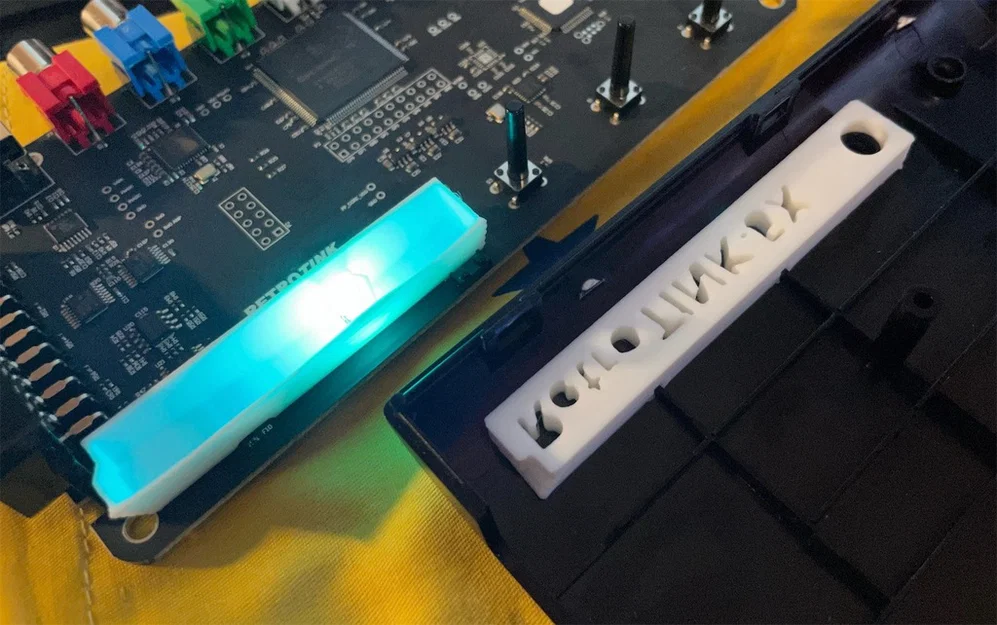

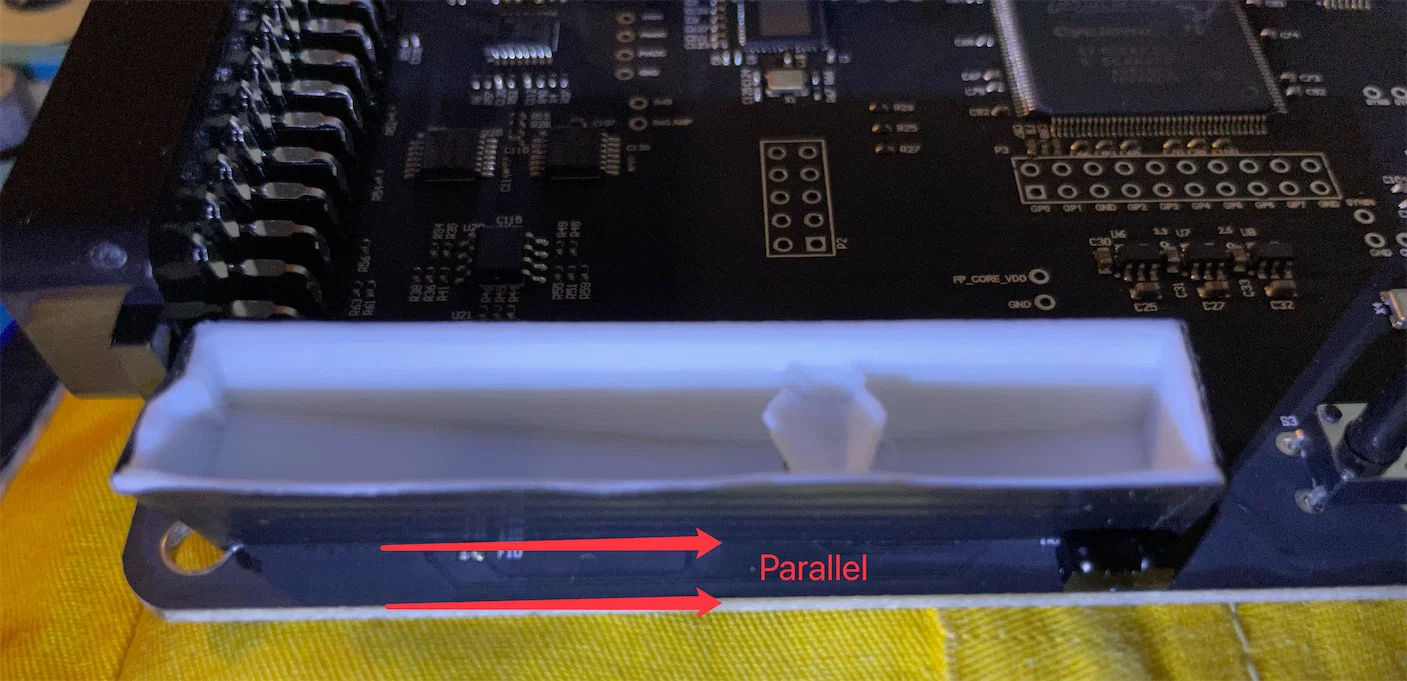

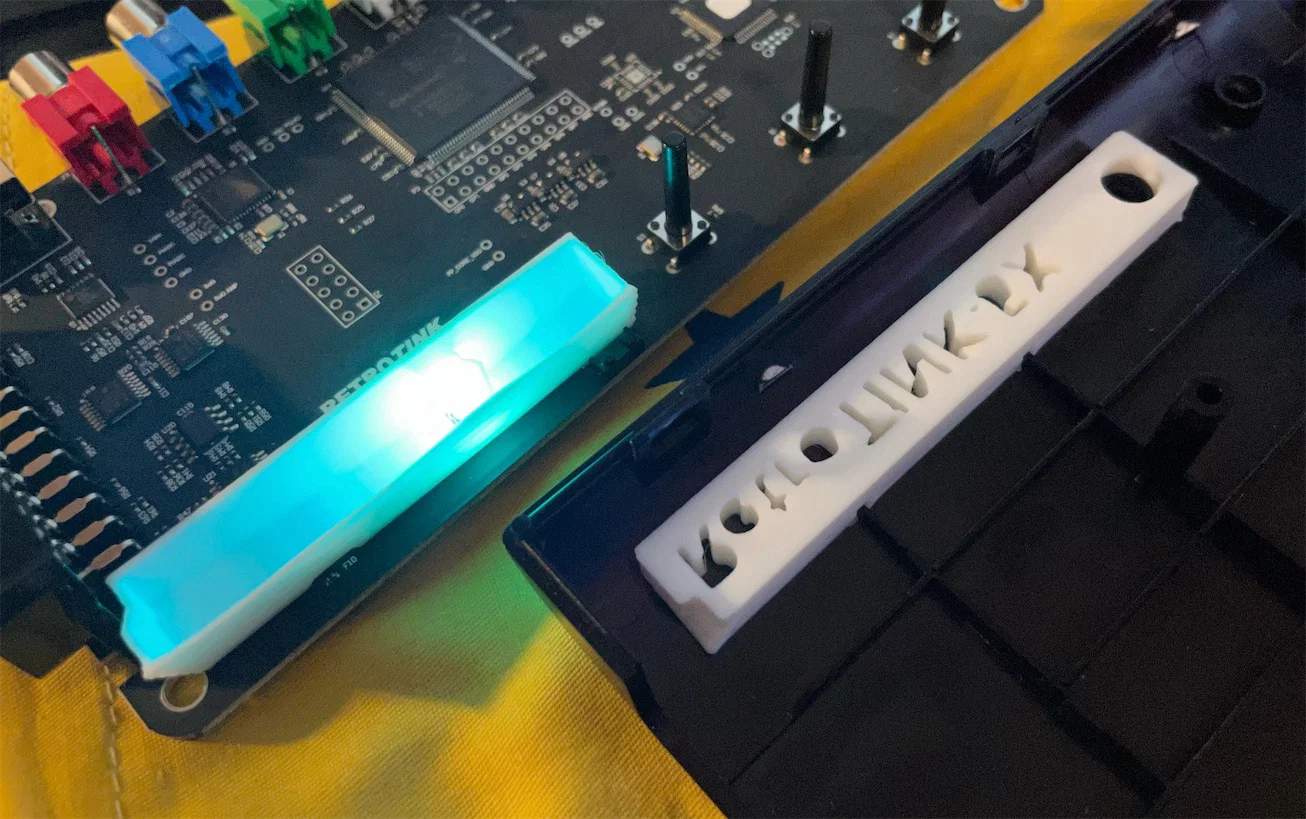

Đặt phần phản quang lên PCB sao cho đèn LED xuyên qua lỗ vuông, đồng thời khía khớp với phần lồi ra ở bên cạnh cổng SCART. Đảm bảo chi tiết phản quang nằm song song với cạnh PCB.

Ấn mạnh để băng dính hai mặt dính chặt.

Lắp tấm tán sáng

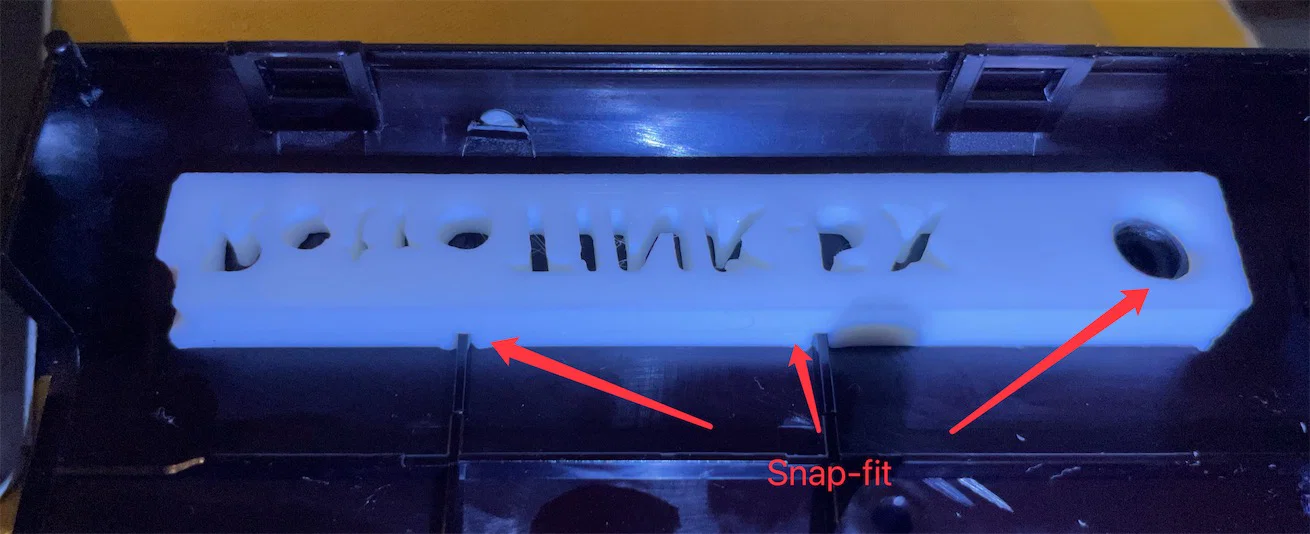

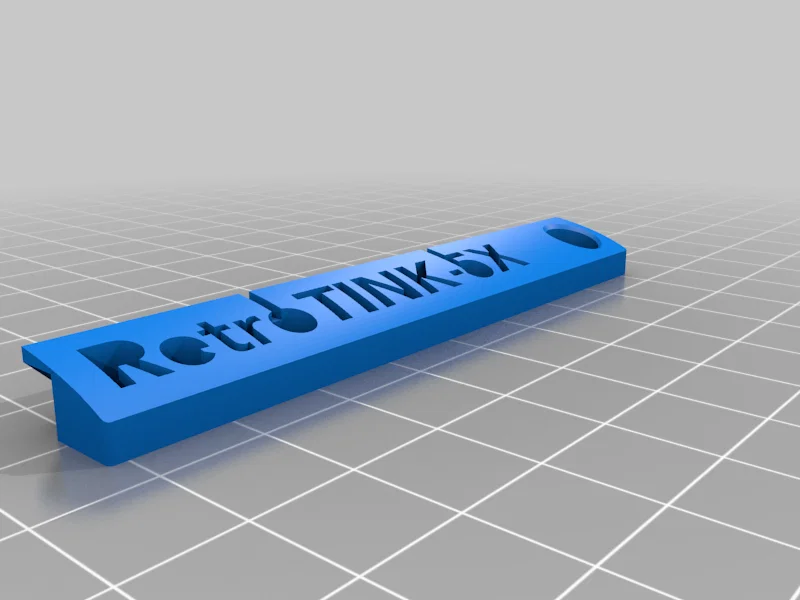

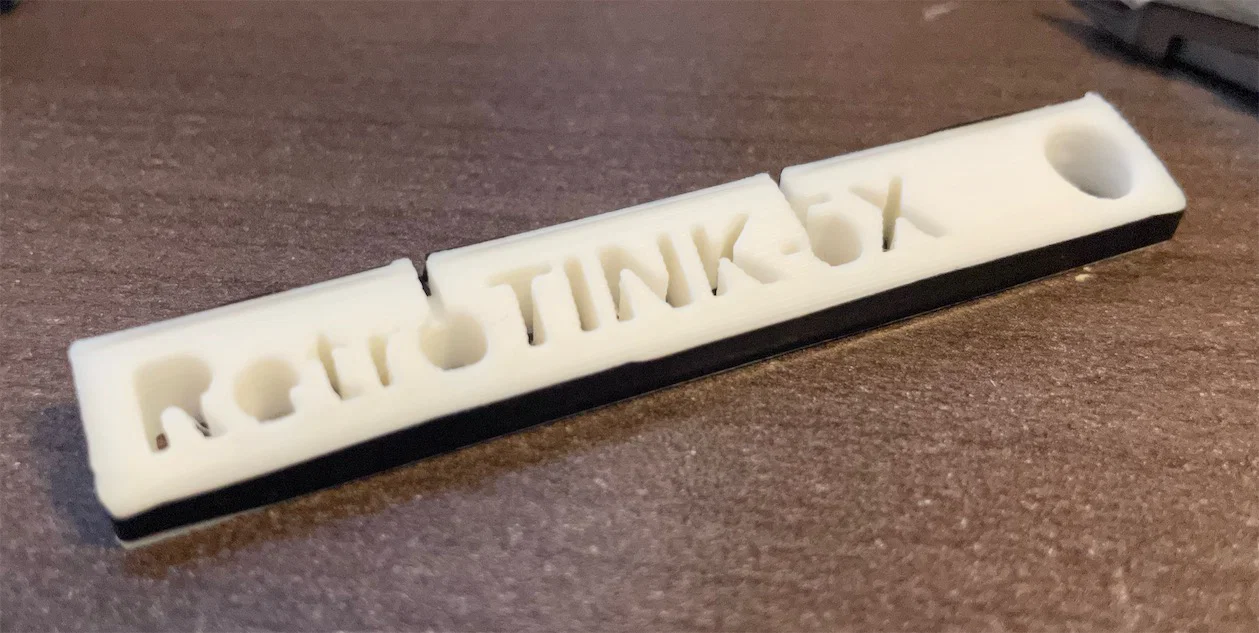

Chú ý lỗ và các khía trên tấm tán sáng. Nó sẽ khớp vào bên trong của nắp vỏ trên.

Đóng vỏ lại

Đặt nắp trên lên bo mạch, căn chỉnh các chốt nút bấm qua 3 lỗ, khớp các khớp nối và ấn nhẹ để đóng vỏ lại mà không cần dùng lực quá mạnh.

Vậy là xong rồi đấy.

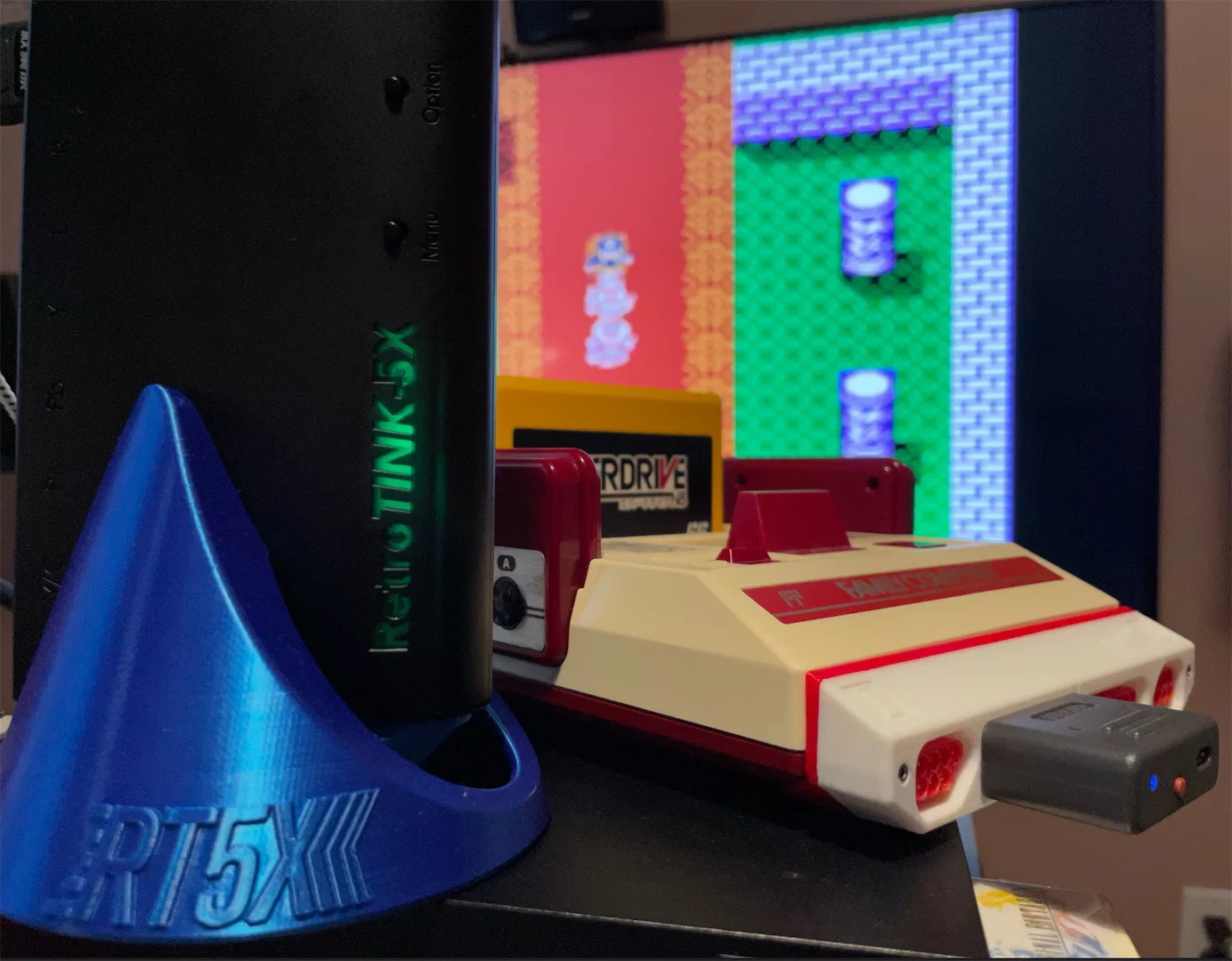

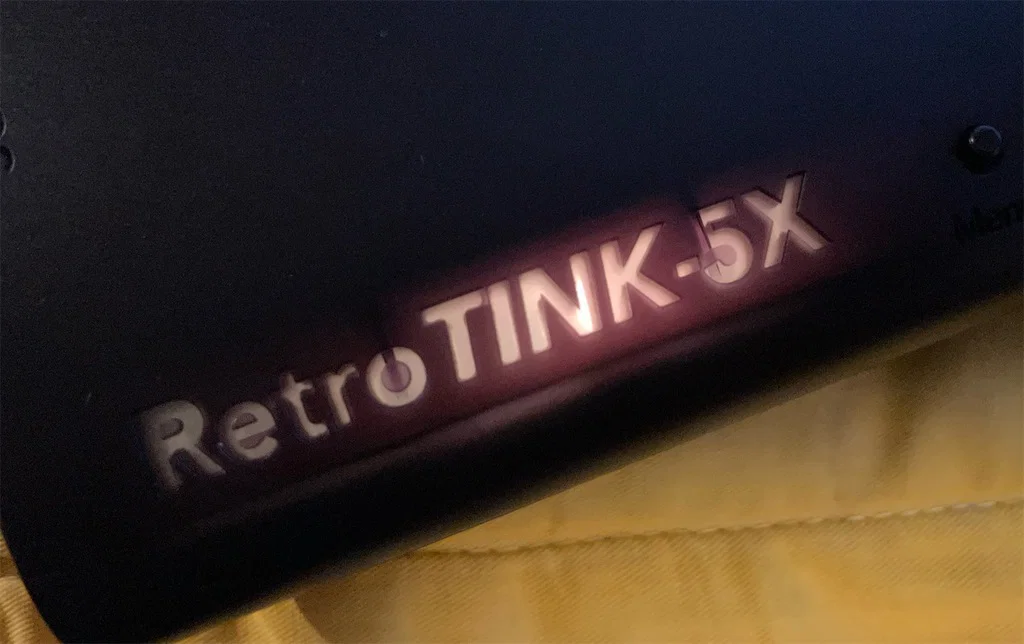

Độ sáng LED trong phòng có đèn

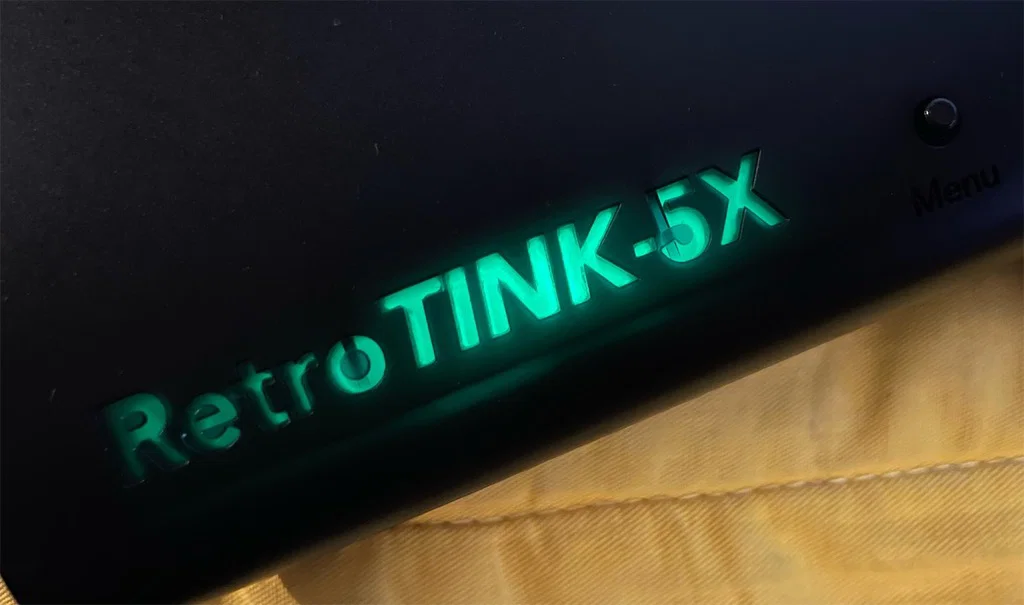

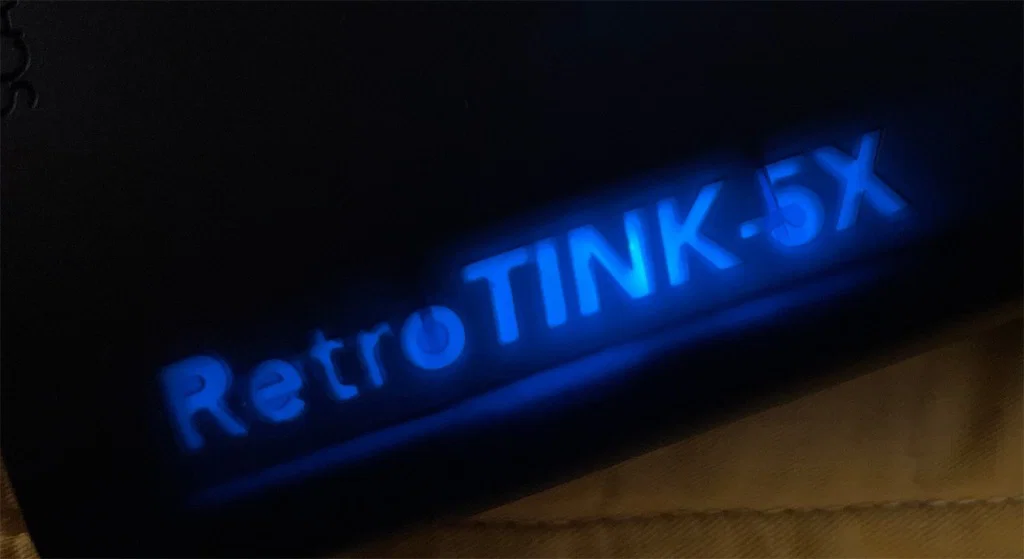

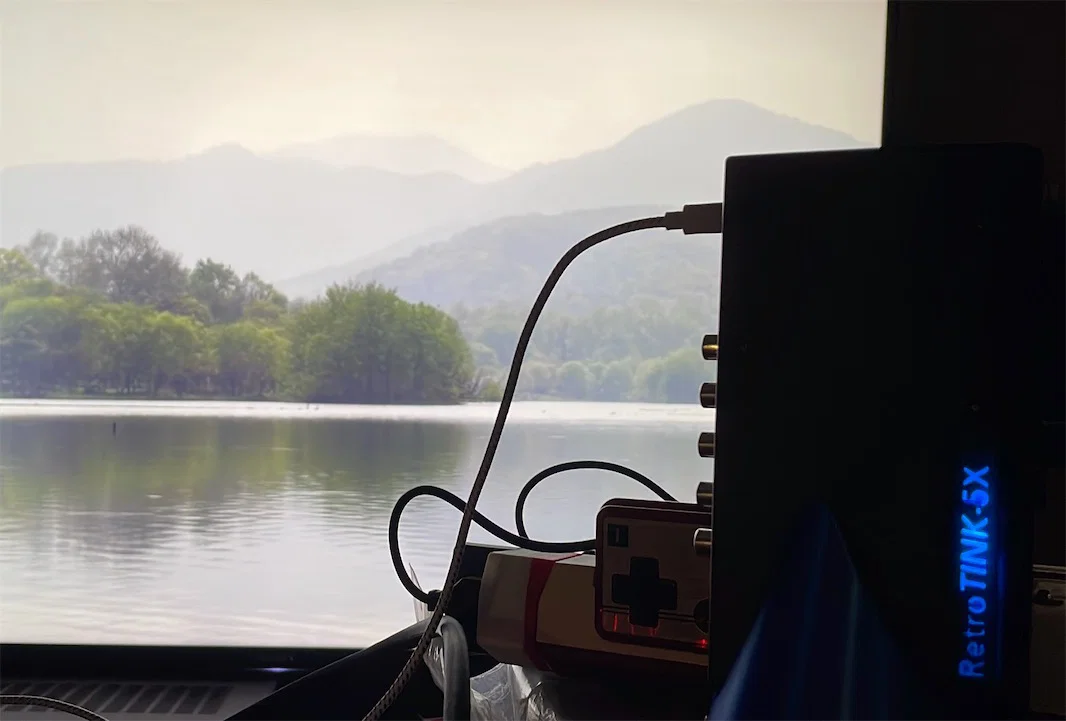

Độ sáng LED trong phòng tối

Ánh sáng LED trong phòng tối sẽ dịu hơn và đỡ gây xao nhãng hơn nhiều.

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution

CC-BY

Yêu cầu ghi công
Remix & phái sinh Được phép
Sử dụng thương mại Được phép
