Nắp công tắc khởi động A320 kèm đế cho Thrustmaster Airbus hoặc cơ chế khóa tự chế

Mô tả chung

Đây là bản sao của nắp công tắc khởi động động cơ A320. Thiết kế này được làm thực tế nhất có thể dựa trên các số đo từ máy bay thật thông qua phương pháp đo bằng đồng xu.

Có một câu chuyện vui là khi tôi đang ở trong buồng lái A320 sau chuyến bay, tôi đã nhờ cơ trưởng giữ đồng xu để tôi chụp ảnh làm số đo. Ông ấy là người cơ trưởng ngơ ngác nhất mà tôi từng gặp.

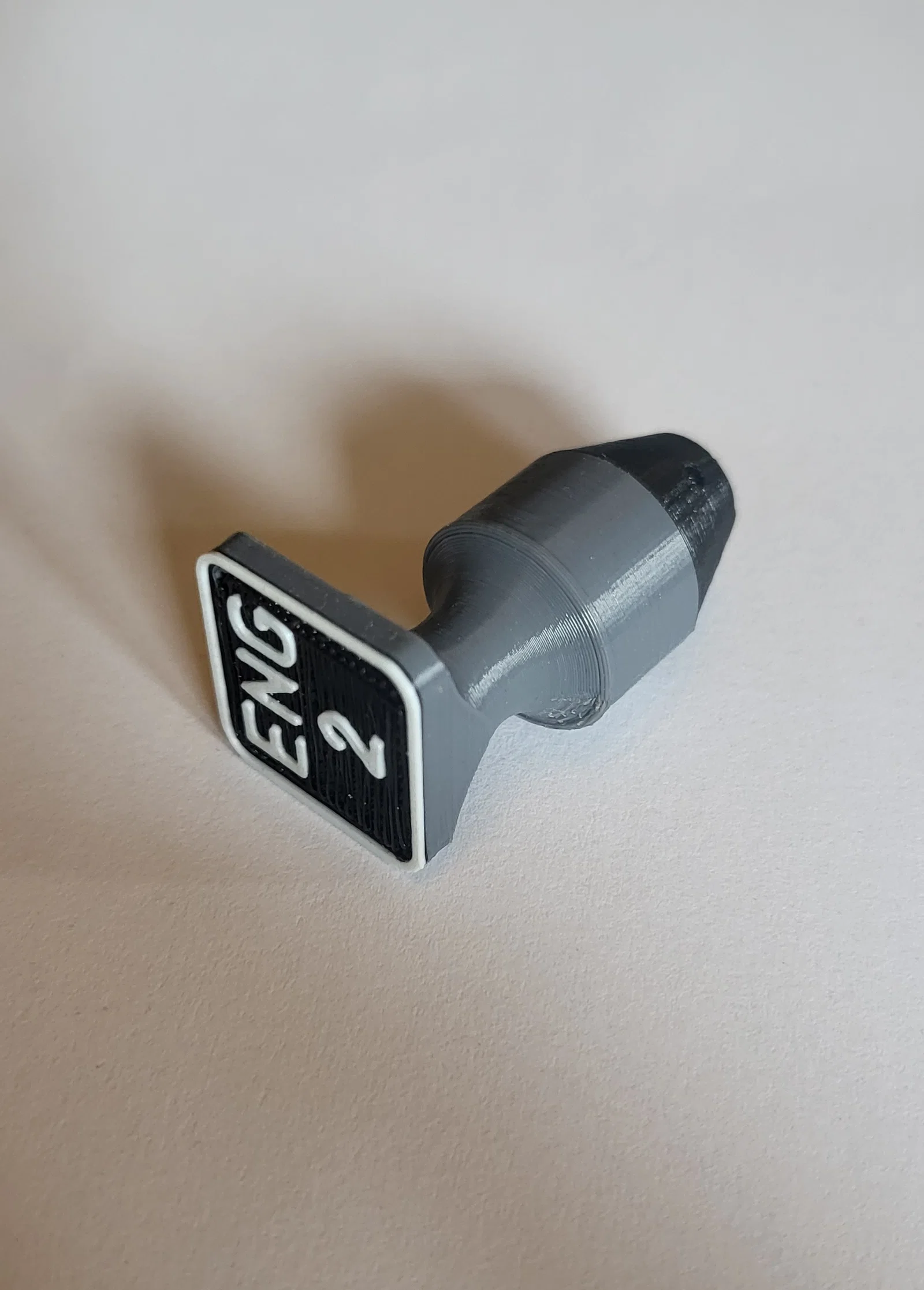

Lắp ráp nắp công tắc (phần màu bạc)

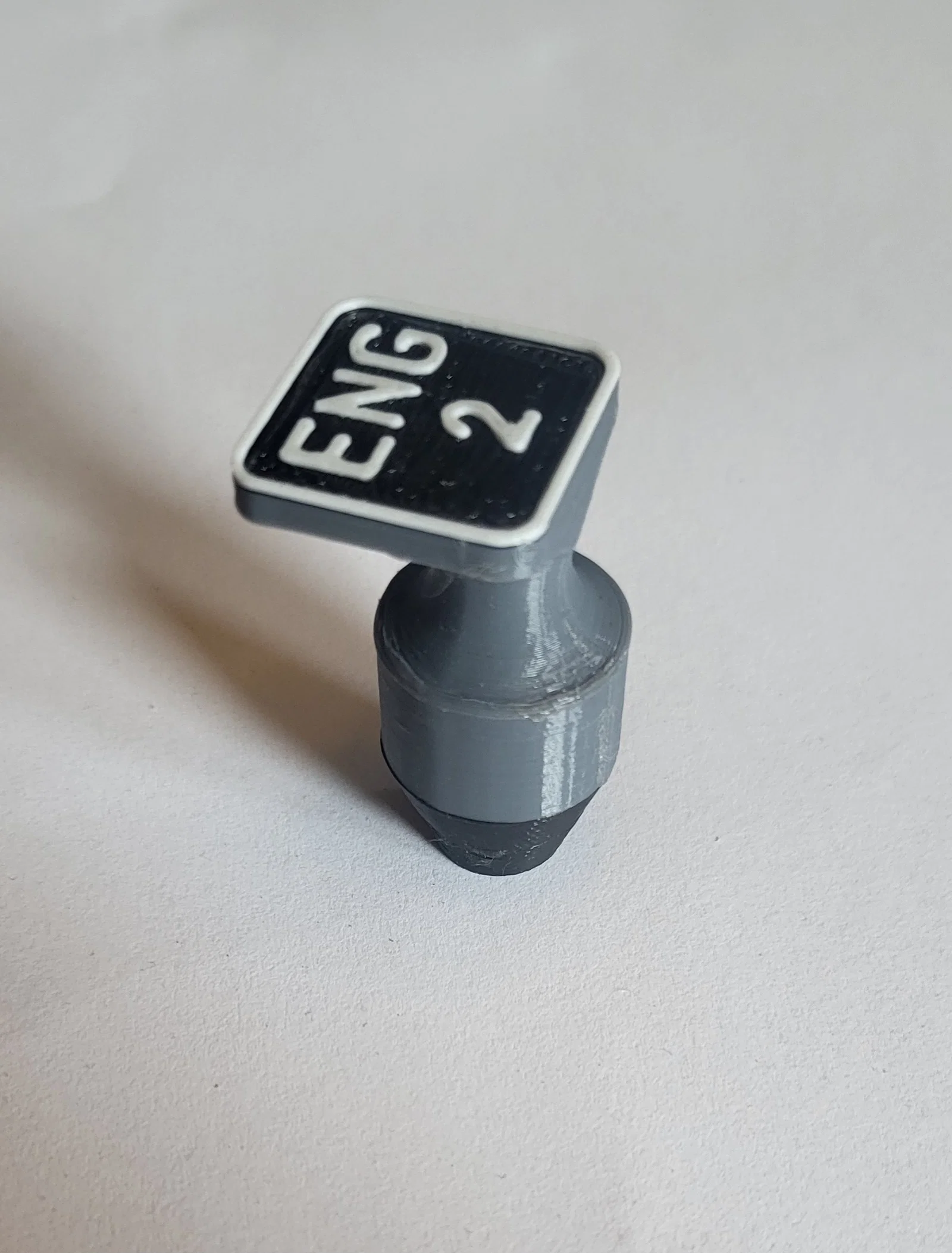

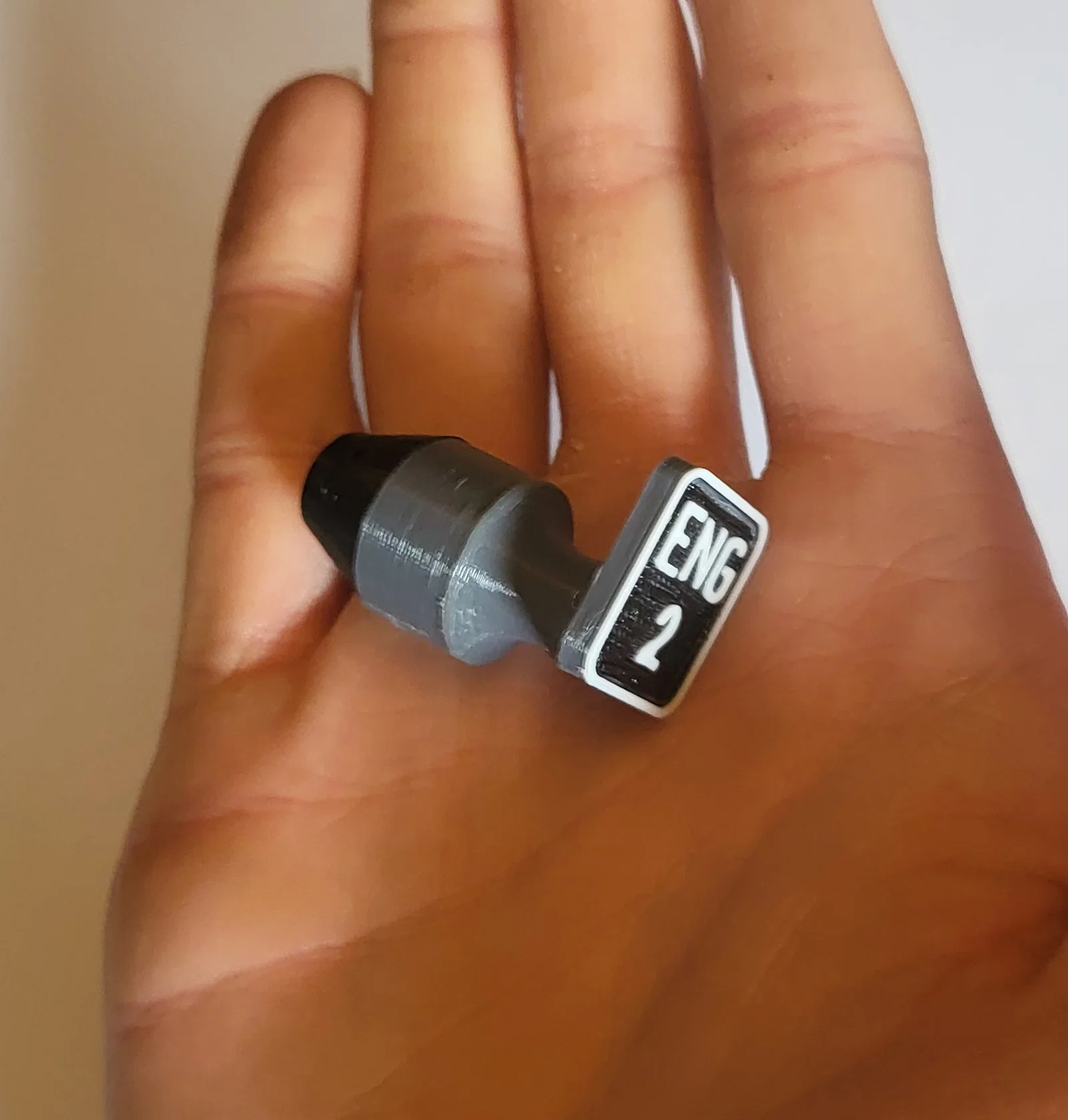

Có hai phiên bản nắp công tắc: một loại gồm hai phần và một loại nguyên khối. Mỗi loại đều có đầu số 1 và số 2.

Ban đầu tôi thiết kế bản hai phần để có thể gia công CNC, nhưng nó không hiệu quả vì bạn phải dán đầu và thân lại với nhau, tạo ra khe hở rất xấu. Tôi khuyên bạn nên in bản nguyên khối. Cài đặt của tôi là nozzle 0.4 mm, layer 0.1 mm, infill 15%. Bạn cần đổi sợi nhựa 2 lần: màu trắng cho chữ, sau đó vài lớp màu đen bên dưới để làm nền cho chữ, còn lại là màu xám (nên chọn màu xám bạc tối).

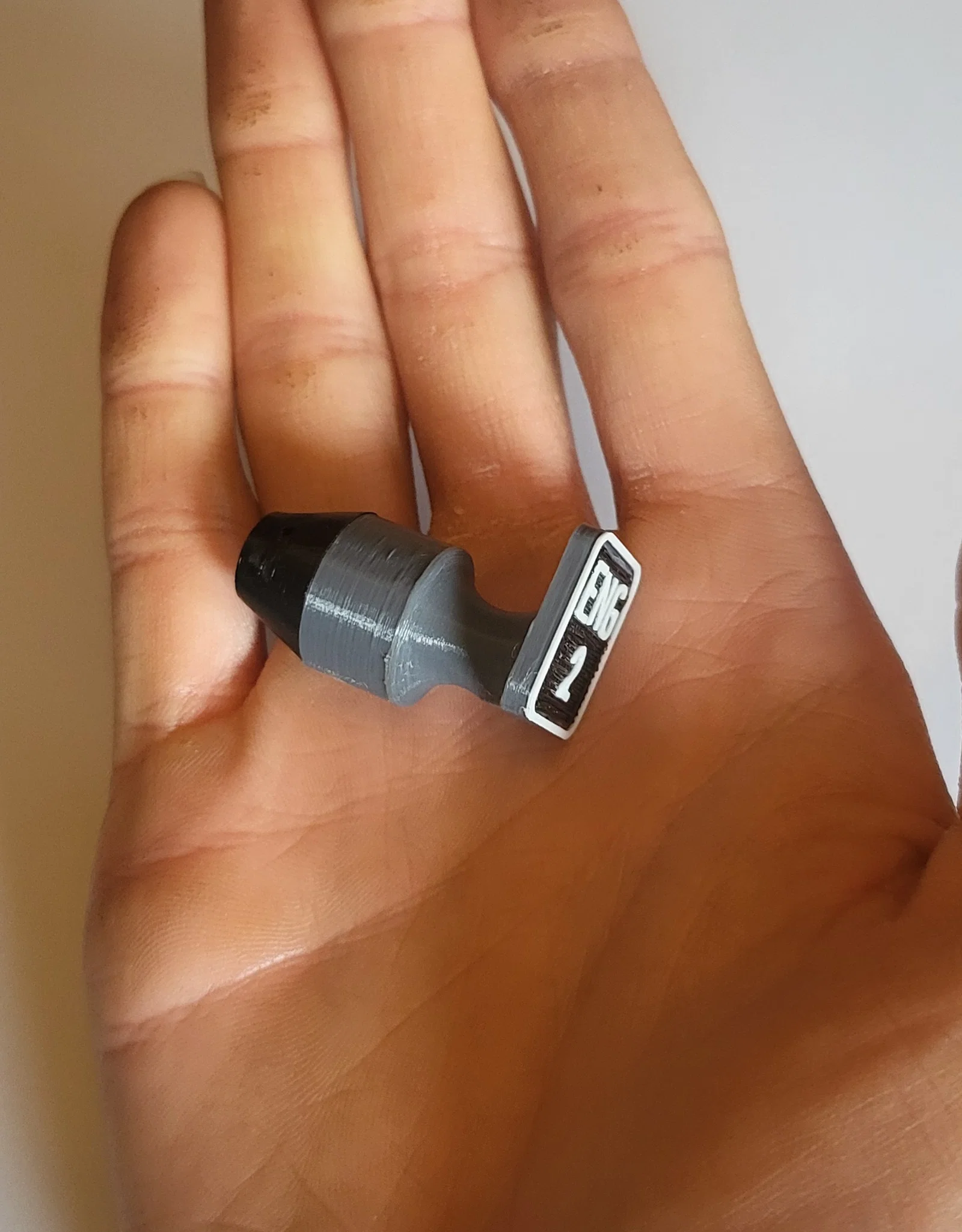

Nếu bạn dùng máy in đơn màu như Prusa Mini, màu sắc sẽ bị lộ ở cạnh bên. Bạn có thể sơn lại bằng sơn acrylic để che đi phần viền trắng quanh chữ. Dù điều này không hoàn toàn chính xác về mặt kỹ thuật nhưng cần thiết khi in 3D. Các bức ảnh tôi đăng là sản phẩm thực tế, không qua xử lý hậu kỳ (như sơn cạnh).

Lắp ráp phần đế

Phần đế là bộ phận màu đen bên dưới nơi gắn đầu màu bạc. Trên công tắc thật có cơ chế khóa, tôi đã thiết kế hai kiểu:

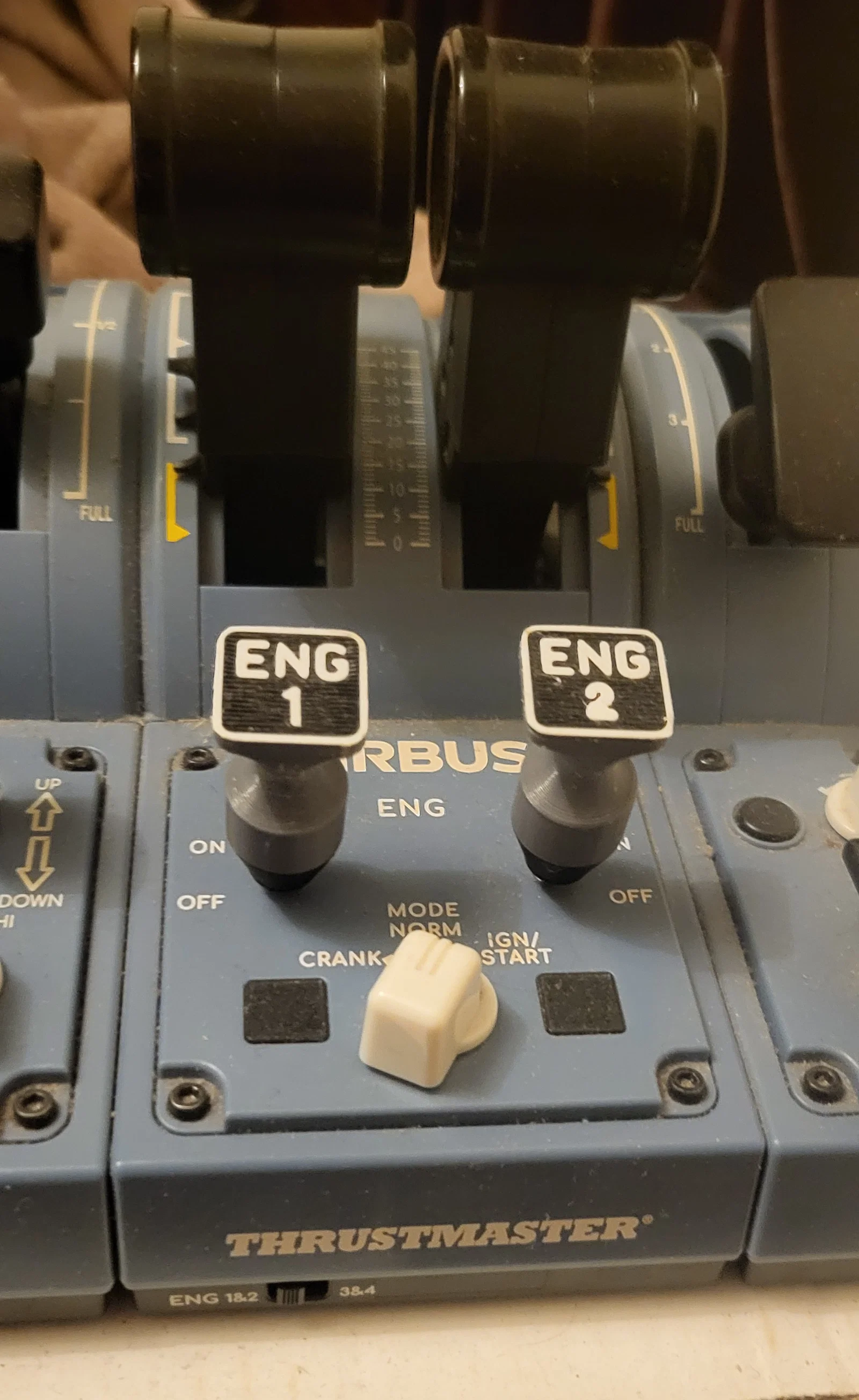

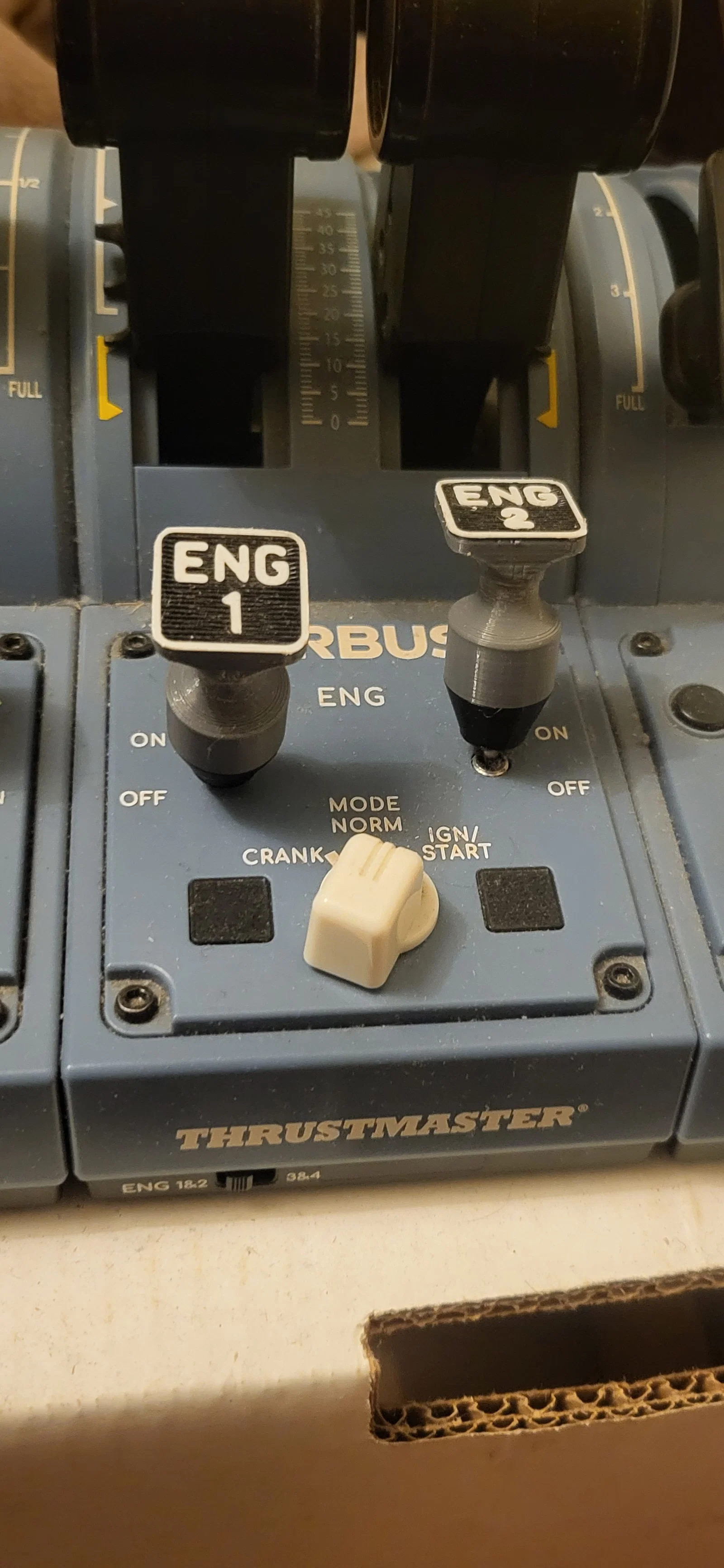

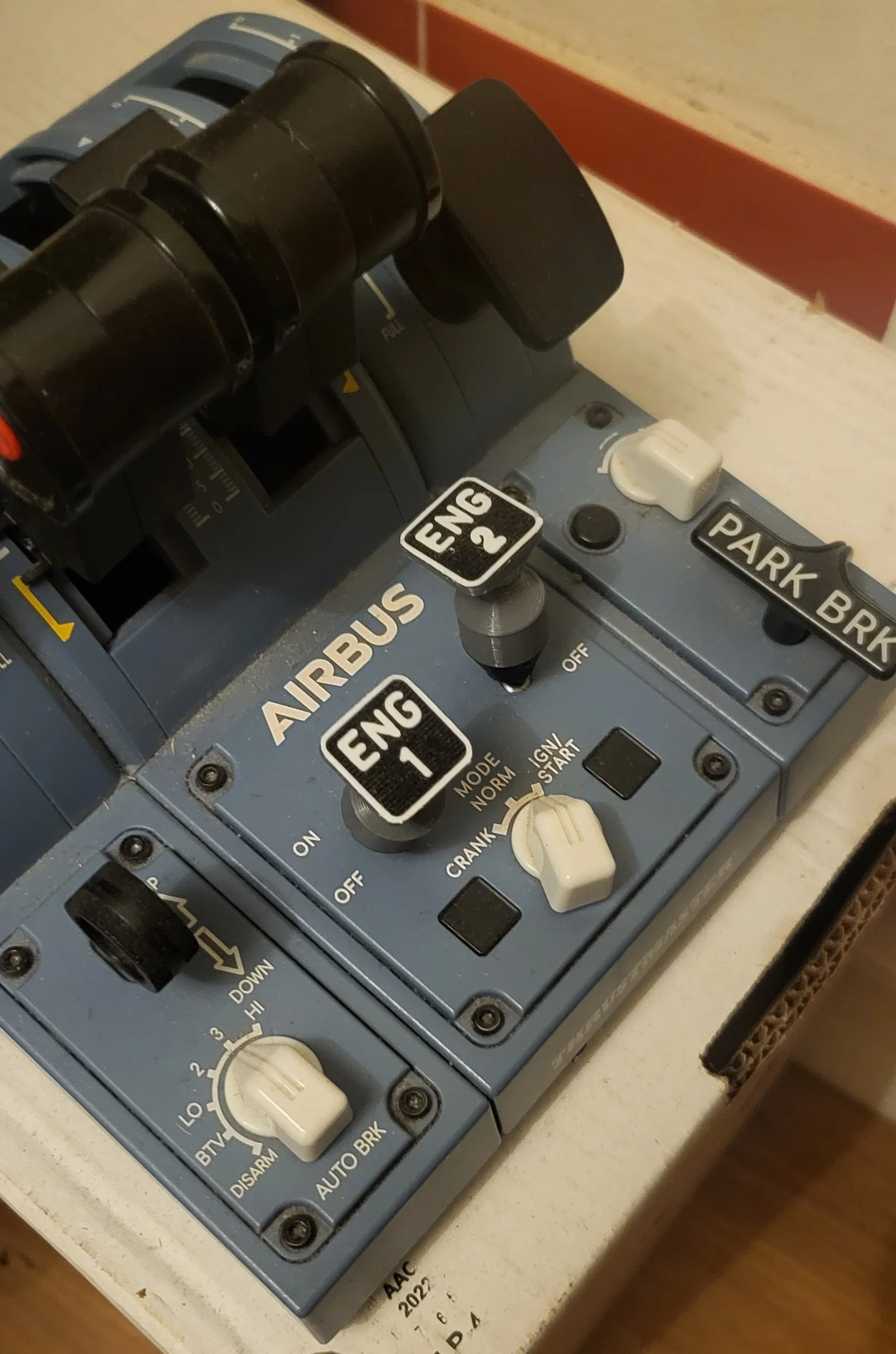

Kiểu 1: Dành cho Thrustmaster Airbus Throttle

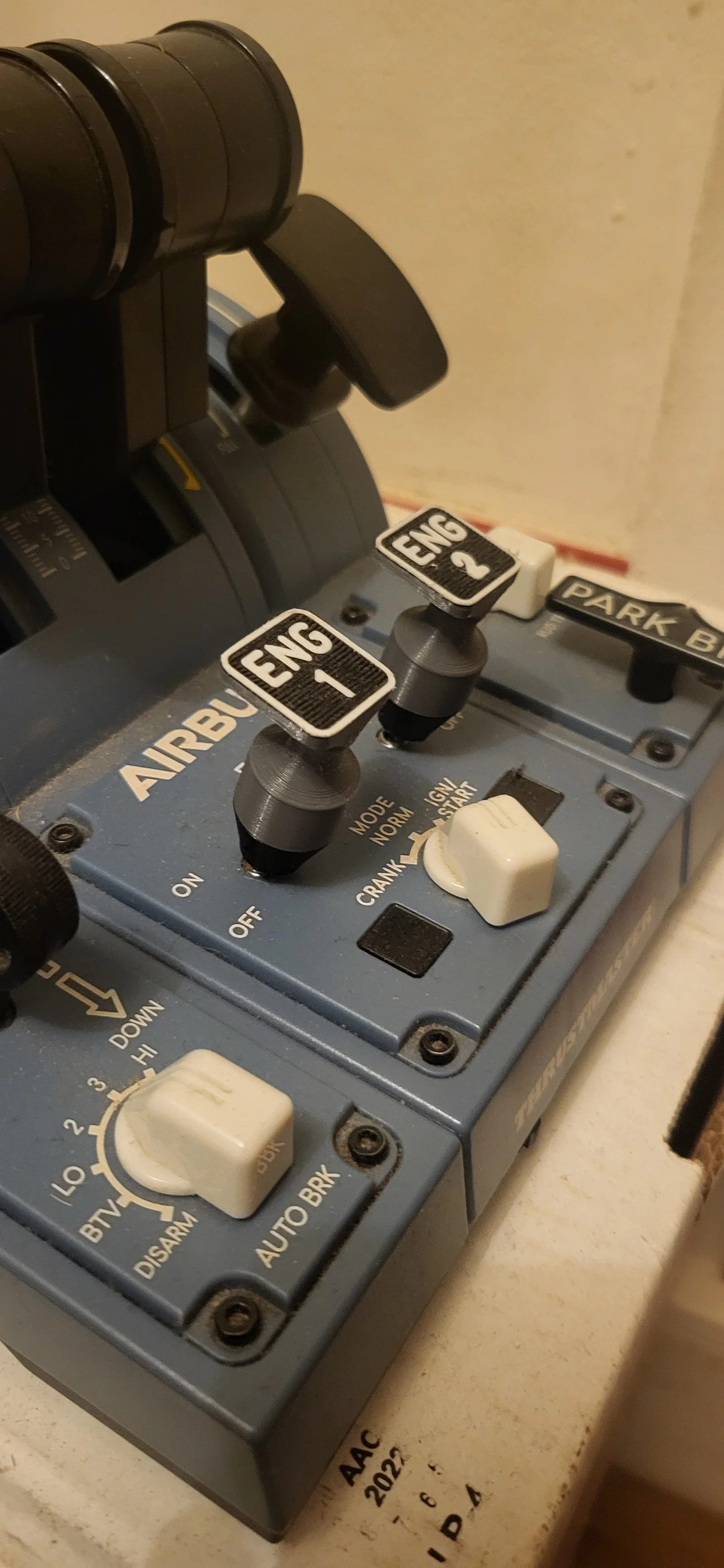

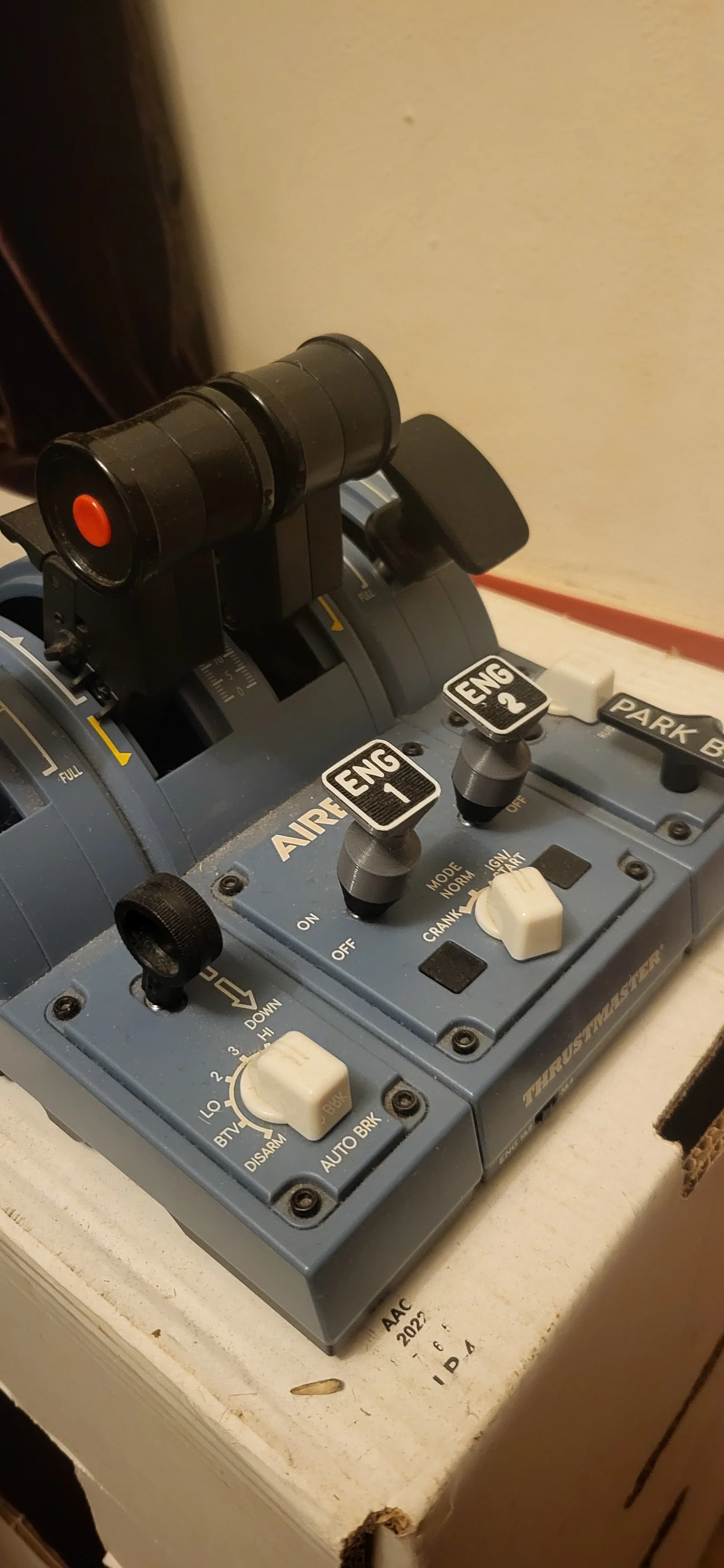

Kiểu này dùng cho bộ Thrustmaster Airbus (gói Captain và First Officer), đế này thay thế trực tiếp cho các công tắc gốc vốn không chuẩn xác.

Đầu tiên, tháo nắp công tắc gốc (có một cái chốt ở bên cạnh). Sau khi in xong, đặt đế lên công tắc, ấn vào khớp và lắp chốt lại. Thường thì chỉ cần lực ép là đủ giữ chặt, không cần chốt.

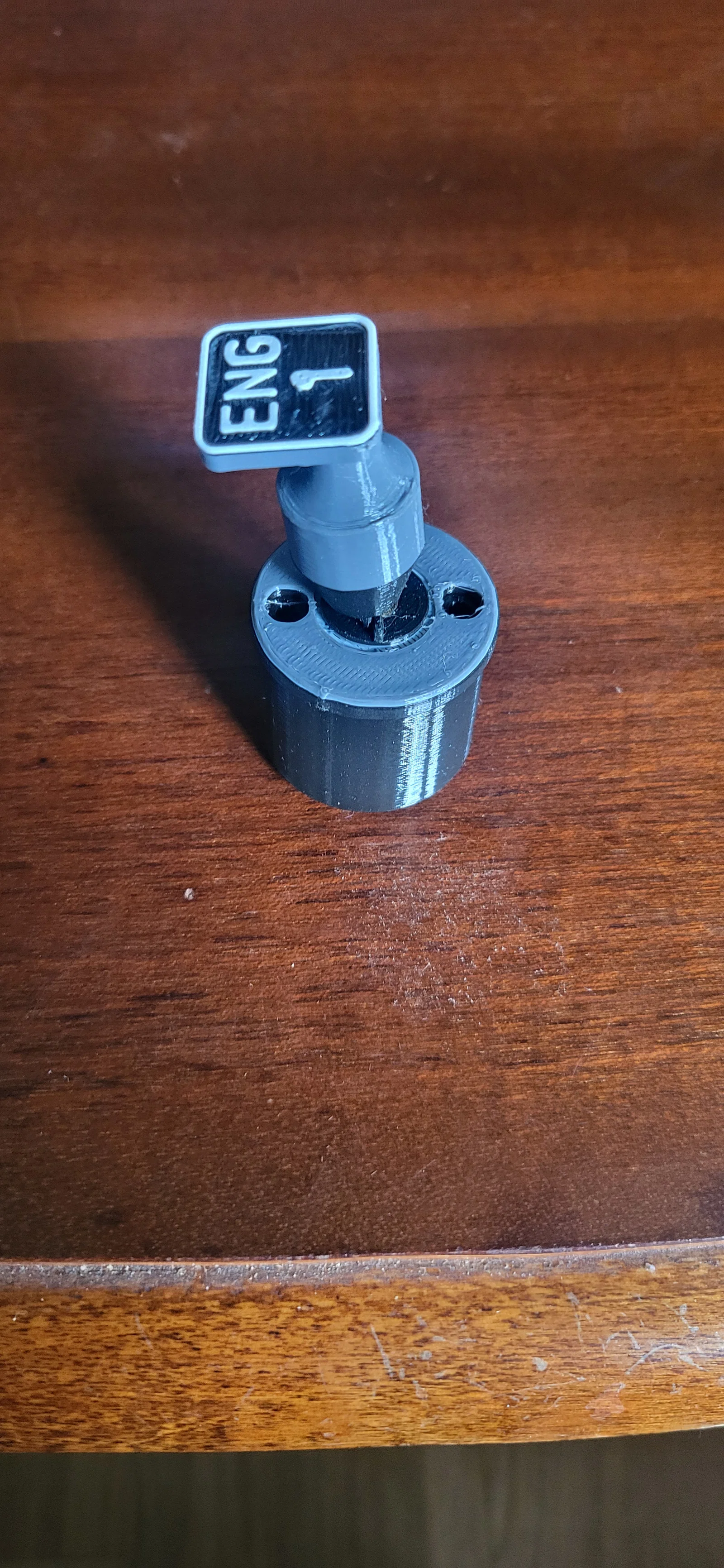

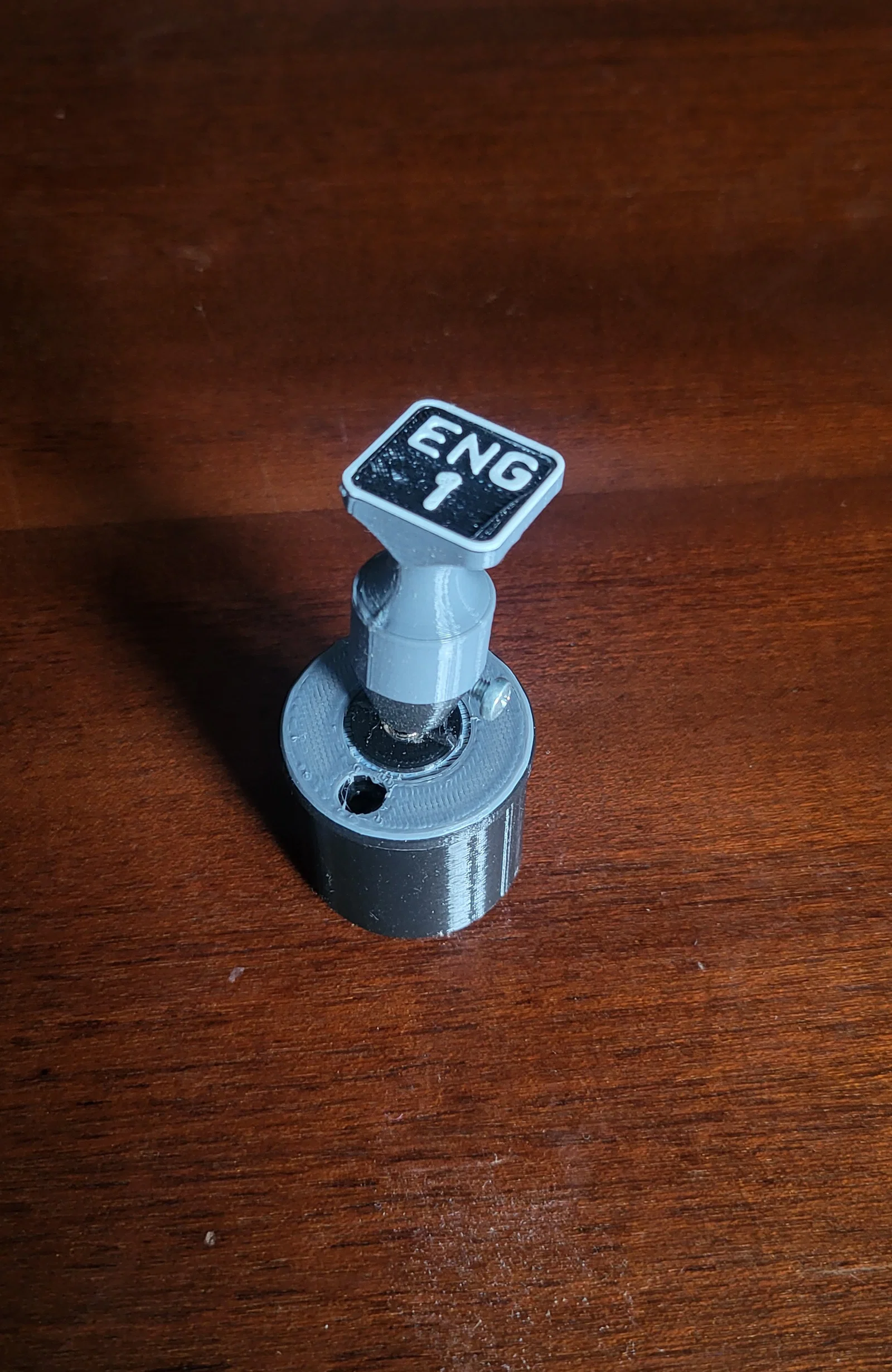

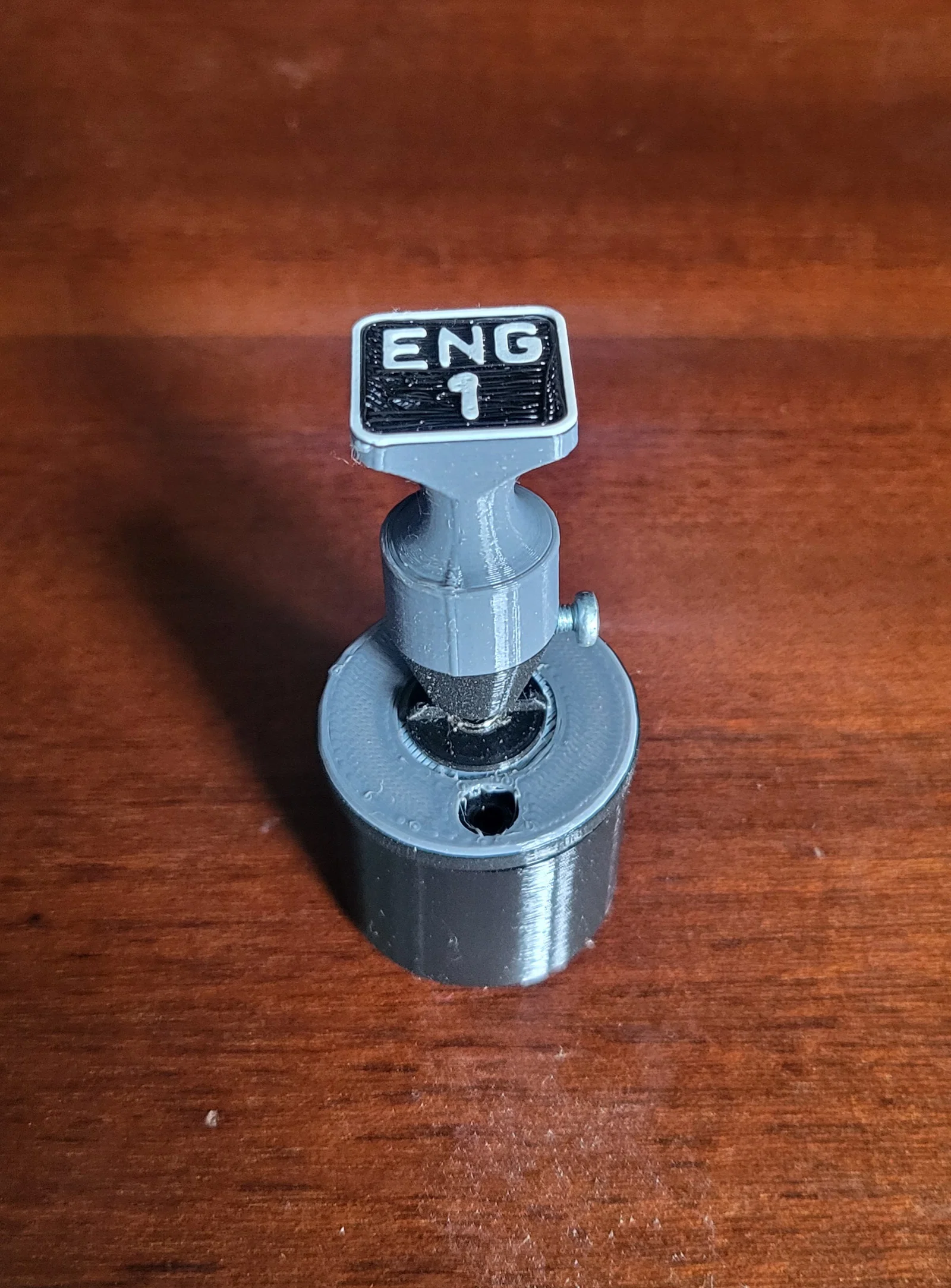

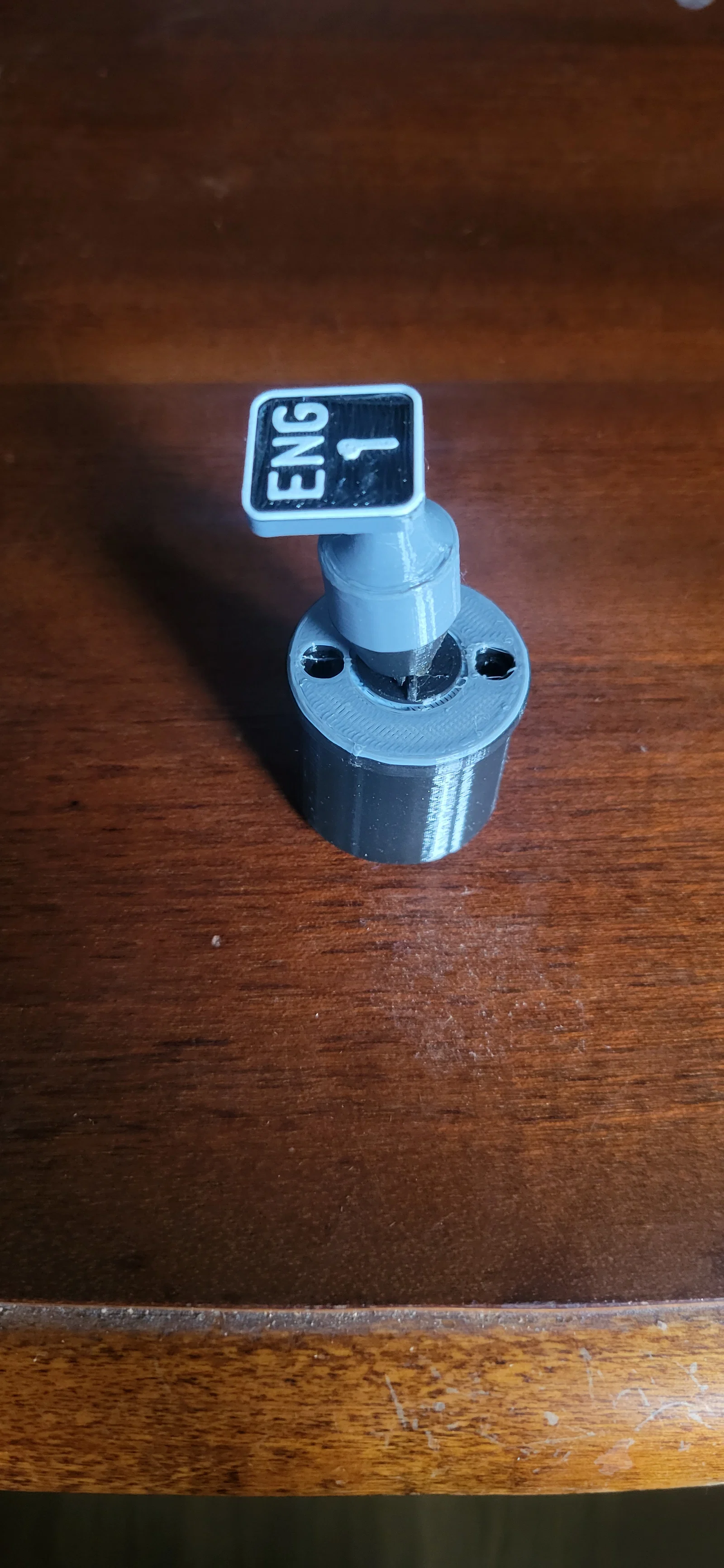

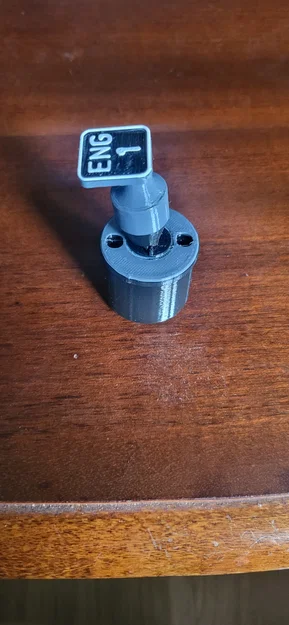

Kiểu 2: Công tắc khóa tùy chỉnh

Kiểu này mô phỏng cơ chế khóa của máy bay thật. Vì các công tắc khóa mua ngoài rất đắt (24 Euro một cái!), tôi đã tự chế một cơ chế đơn giản, hơi lắc một chút nhưng dùng rất tốt cho giả lập tại nhà.

Cần chuẩn bị:

• Một công tắc gạt nhỏ (mua ở tiệm điện tử rất rẻ).
• Lò xo bút bi.
• Vít M2.5.

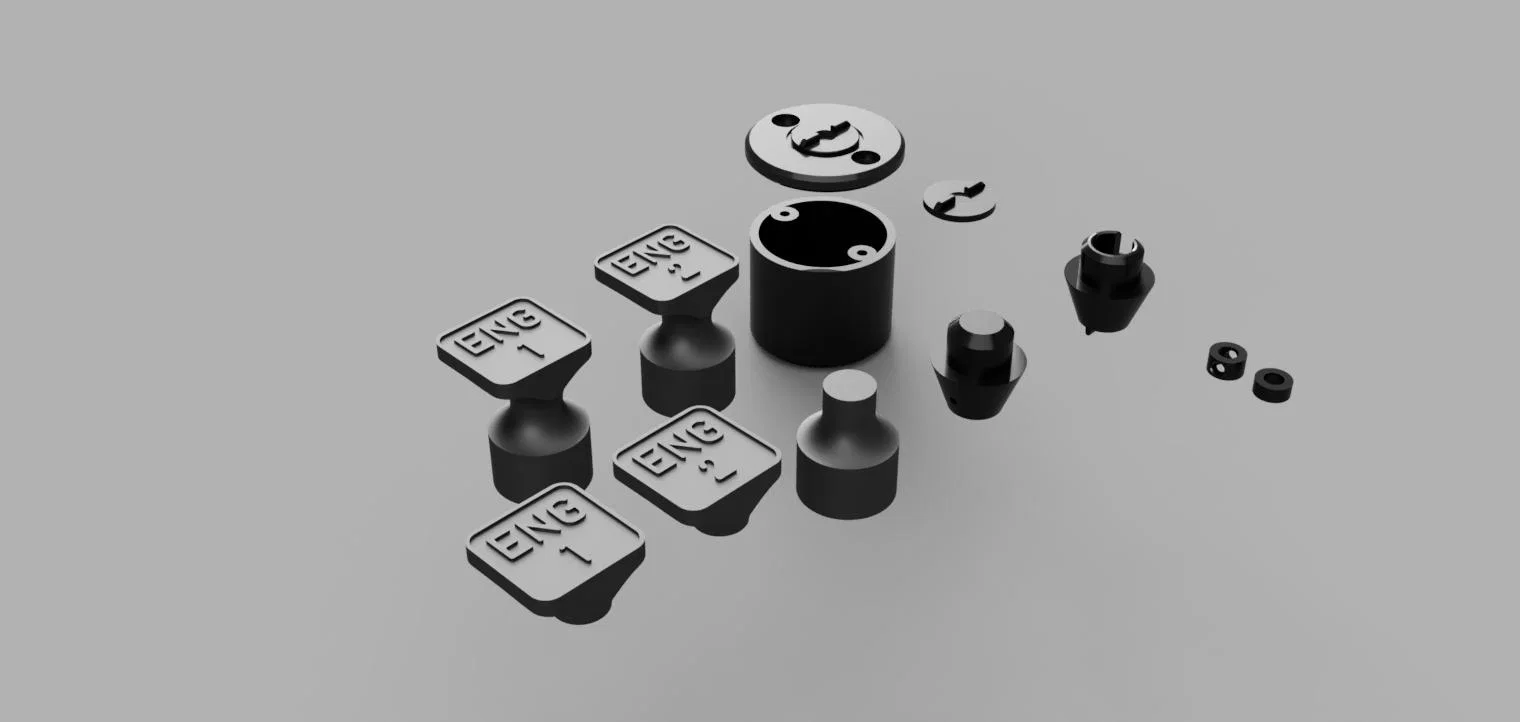

Cấu tạo đế gồm: phần vỏ chính, chốt chặn lò xo (có vít để giữ lò xo) và đáy cơ chế khóa. Tôi đã tải lên một mô hình riêng cho phần đế này với giấy phép tự do, bạn có thể thoải mái sử dụng. Nếu dùng, hãy ghi công và dẫn link về trang này giúp tôi nhé!

Để lắp ráp: Lắp công tắc vào panel (vặn vít vào lỗ, không dùng đai ốc vì sẽ cản trở chuyển động), lắp đế đen vào, chèn lò xo đã cắt tỉa. Cuối cùng lắp đầu công tắc màu bạc và kiểm tra chuyển động.

Mẹo nhỏ

Hãy kiểm tra dung sai máy in của bạn. Nếu máy in bị lỏng, hãy điều chỉnh cho phù hợp. Với phần đế có chốt, nên in đứng với support (xem ảnh). Nhớ loại bỏ hết support thừa để không bị kẹt khi gạt công tắc.

Phần chữ đen trên đầu công tắc có thể bị sag (lõng) do in dạng overhang. Nếu có máy in đa màu sẽ rất tuyệt, nhưng tôi chỉ dùng máy đơn màu. Tăng Extrusion multiplier có thể giúp bề mặt đẹp hơn nhưng tôi chưa thử nghiệm kỹ.

Không sử dụng mô hình này trên máy bay A320 thật.

Nếu có góp ý, hãy gửi tin nhắn cho tôi. Nếu bạn có cơ hội tiếp cận máy bay thật, đặc biệt là máy bay thương mại, hãy nhắn tôi nhé, mọi thông tin đo đạc đều rất quý giá!
