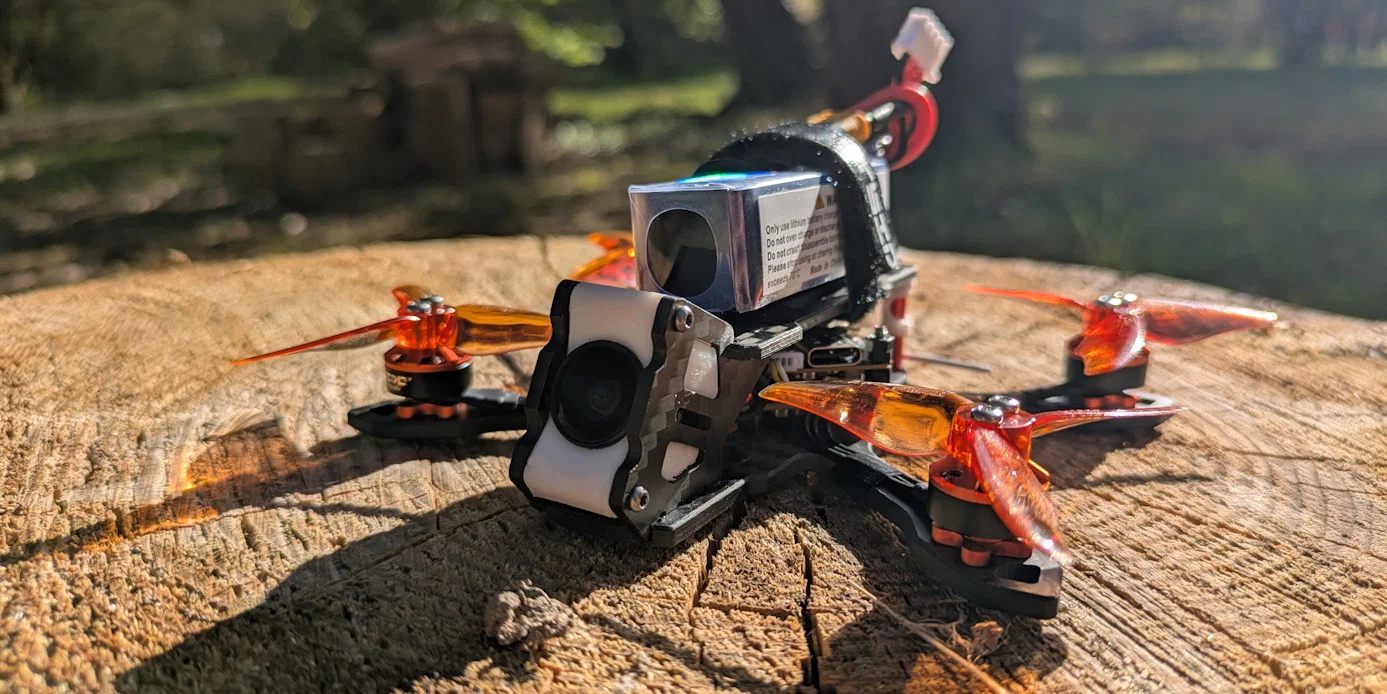

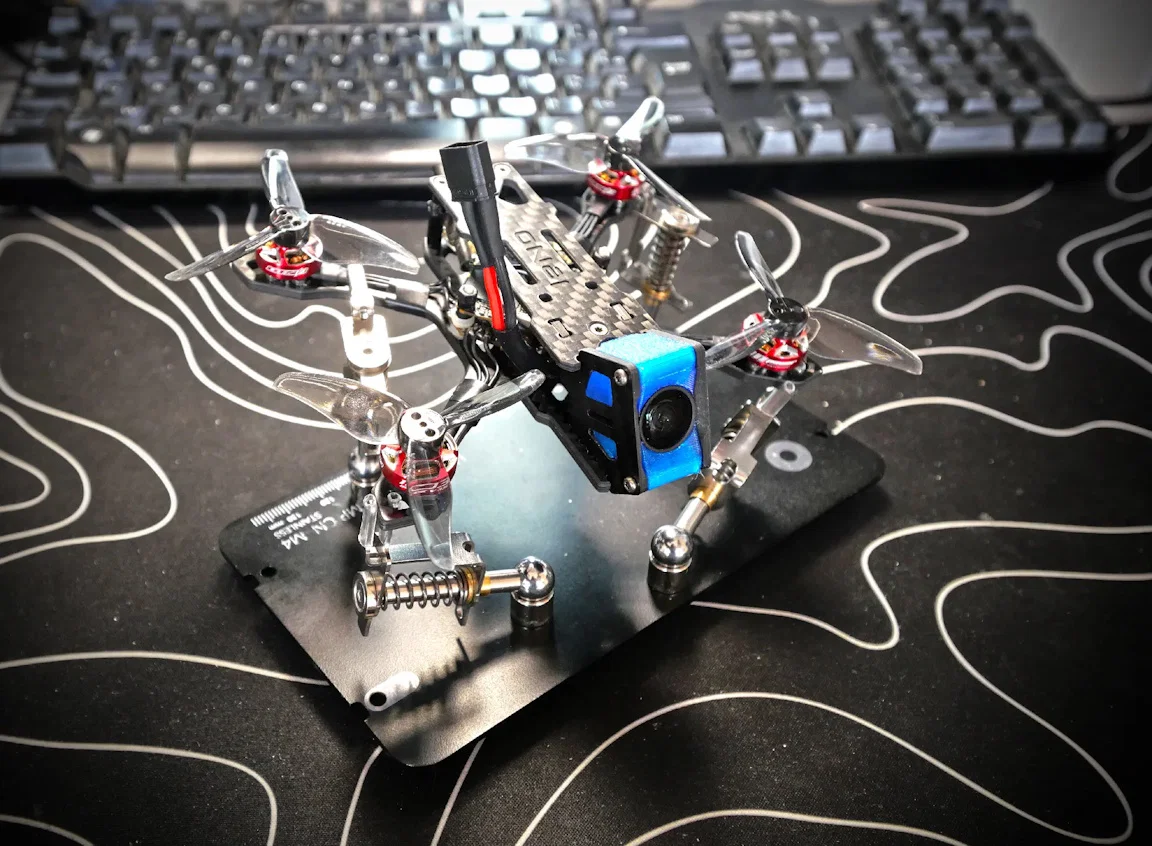

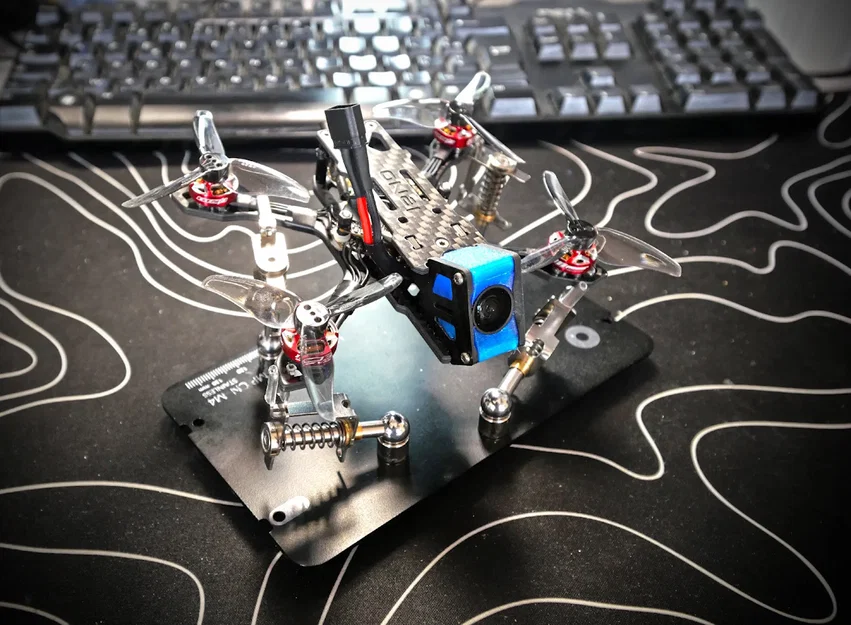

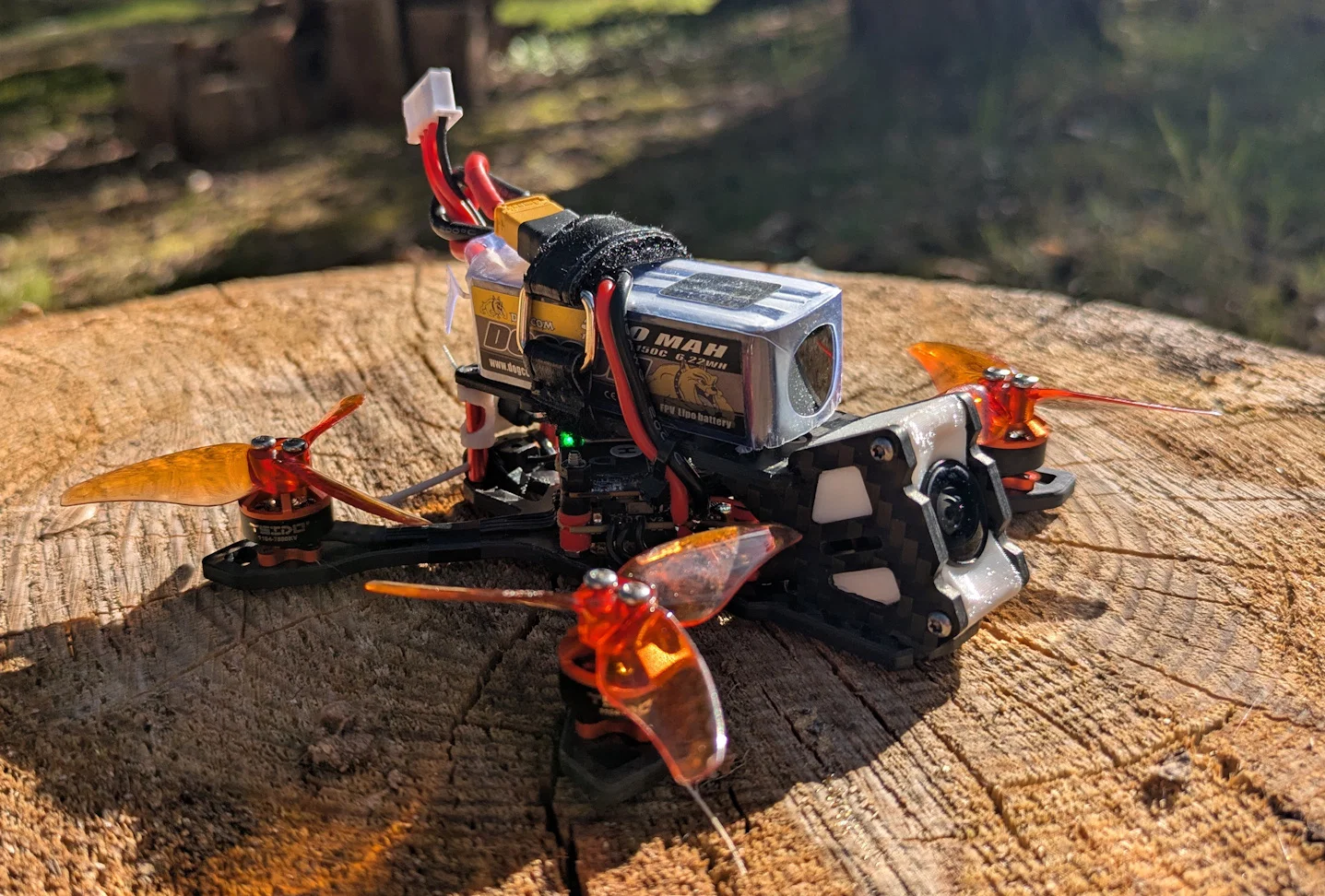

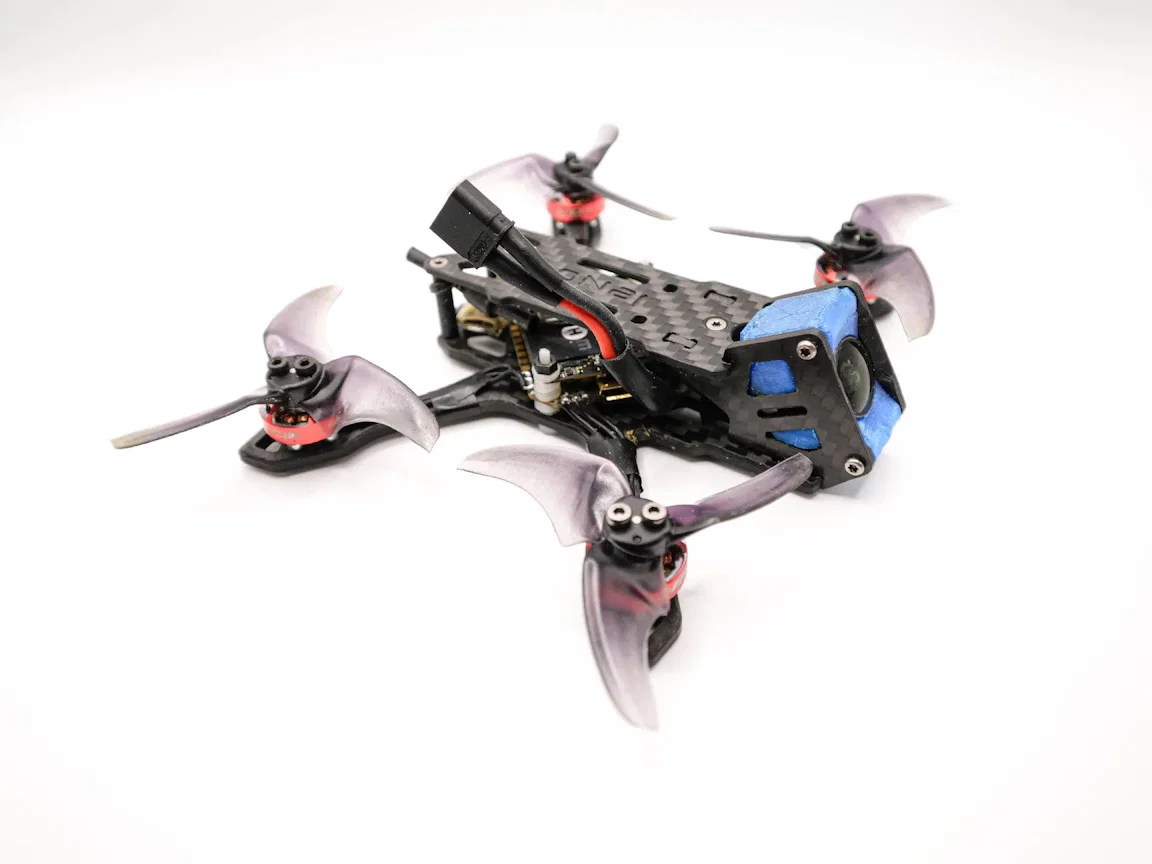

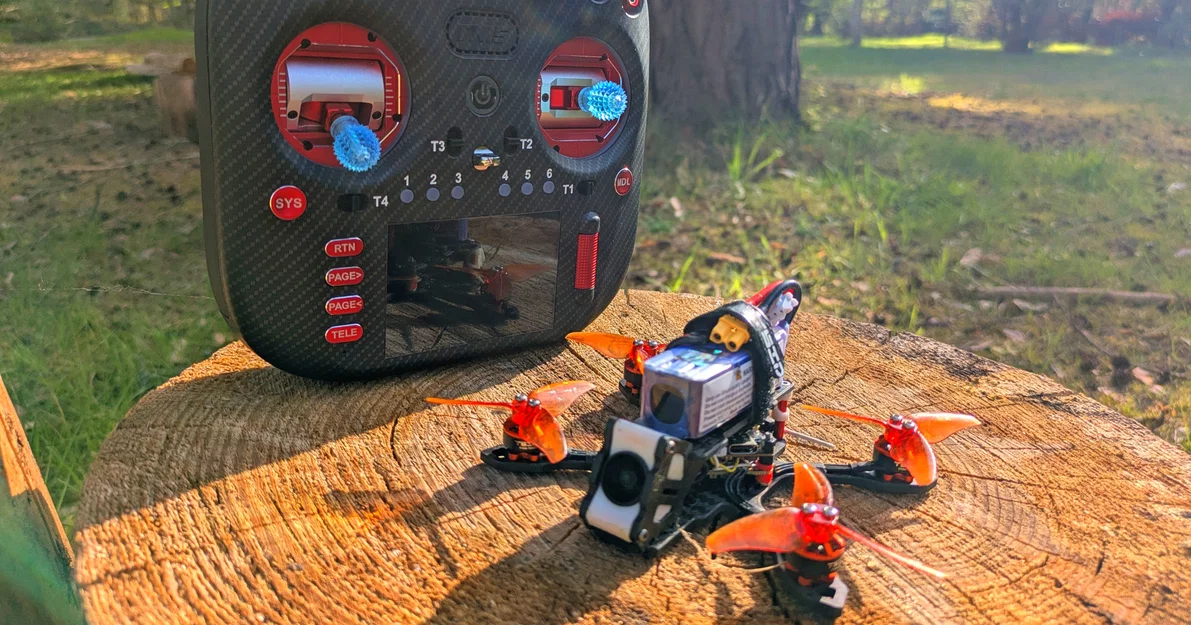

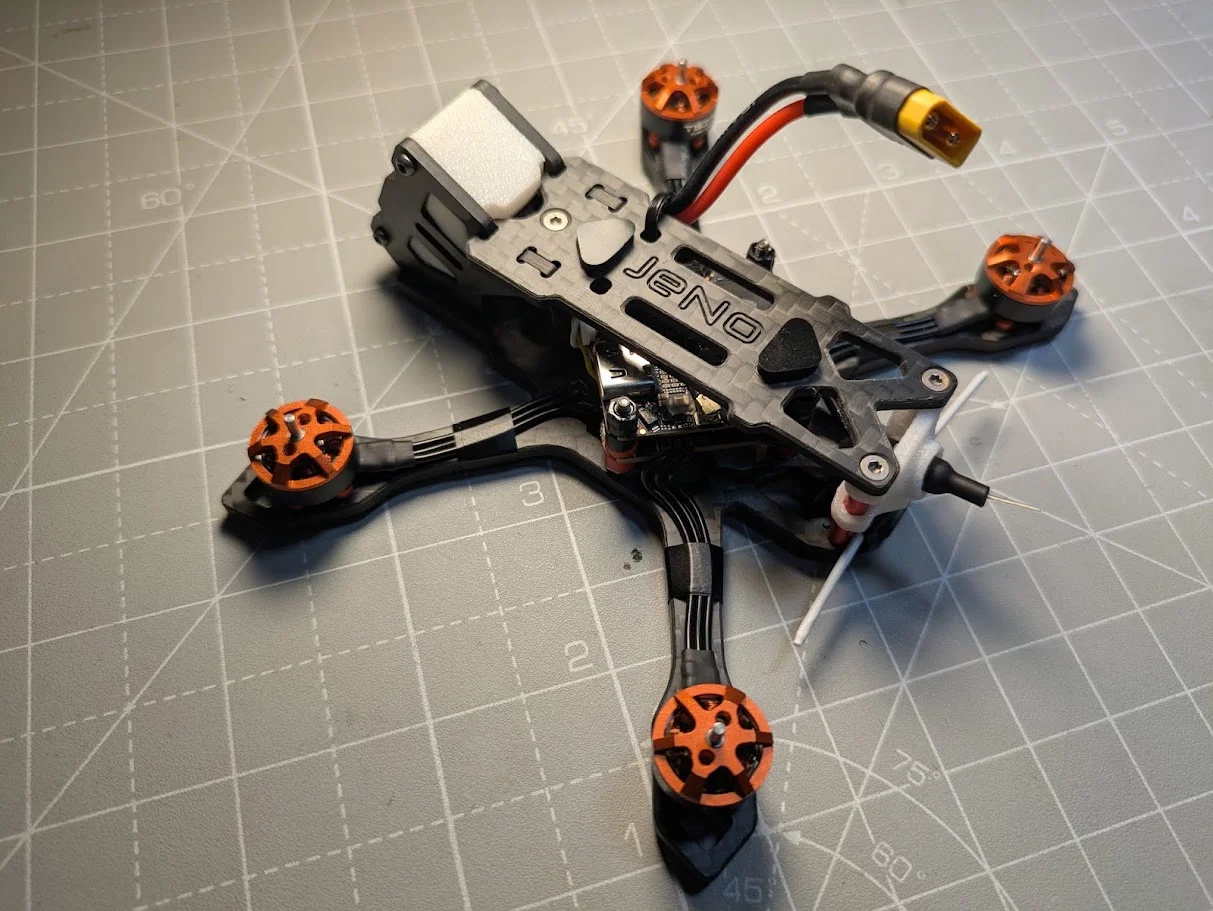

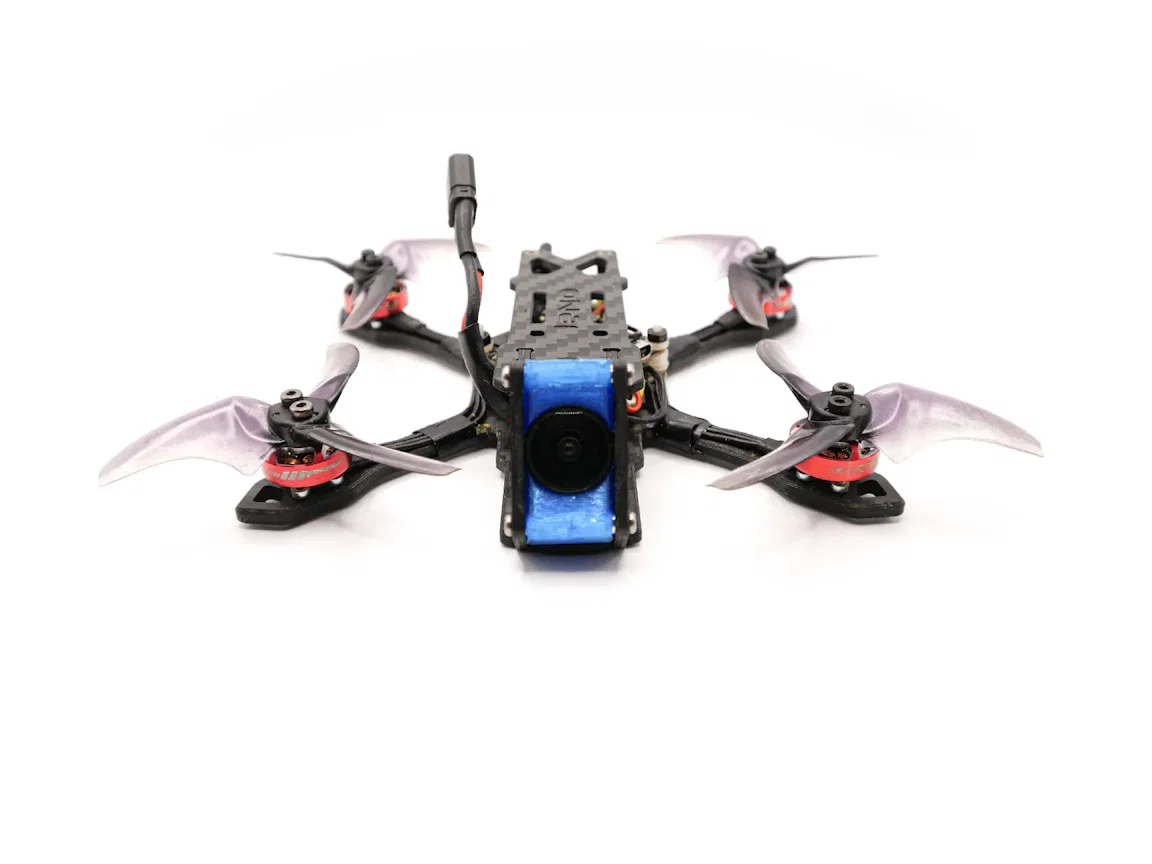

JeNo Pocket V2 - Khung FPV 2.5" tối ưu cho DJI O4 Lite

_Bản tiếng Anh trên Github_

Phiên bản hiện tại: 2.0.0 (xem changelog ở cuối trang)

Những điểm nổi bật:

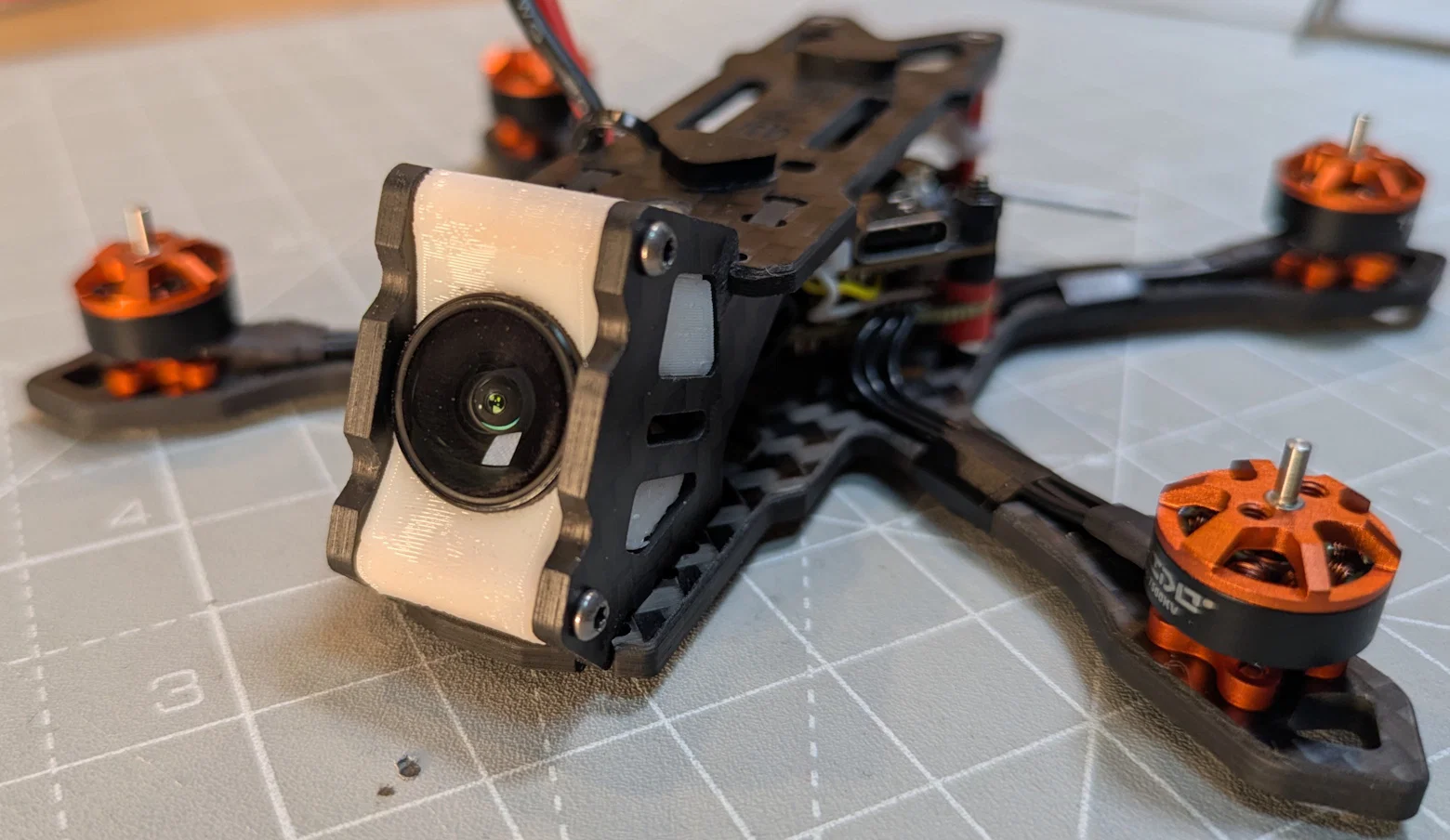

Tương thích hoàn hảo với camera DJI Air Unit O4 Lite

Hỗ trợ các bản lens mod O3 (Krhom's mod) và O4 Wide (Flywoo/Runcam)

Hình dáng Wide-X

Hiệu suất bay cực tốt, dễ tune

Độ bền và độ cứng cao

Không bị khuất tầm nhìn bởi khung, ốc hay cánh quạt

Góc camera tùy chọn: 15, 20, 25, 30 và 35°

Chiều cao stack tùy chọn: 14, 16, 18 và 20 mm

Thiết kế cho: DJI Air Unit O4 Lite, WalkSnail Avatar/Ascent, Artlynk, HDZero, Analog

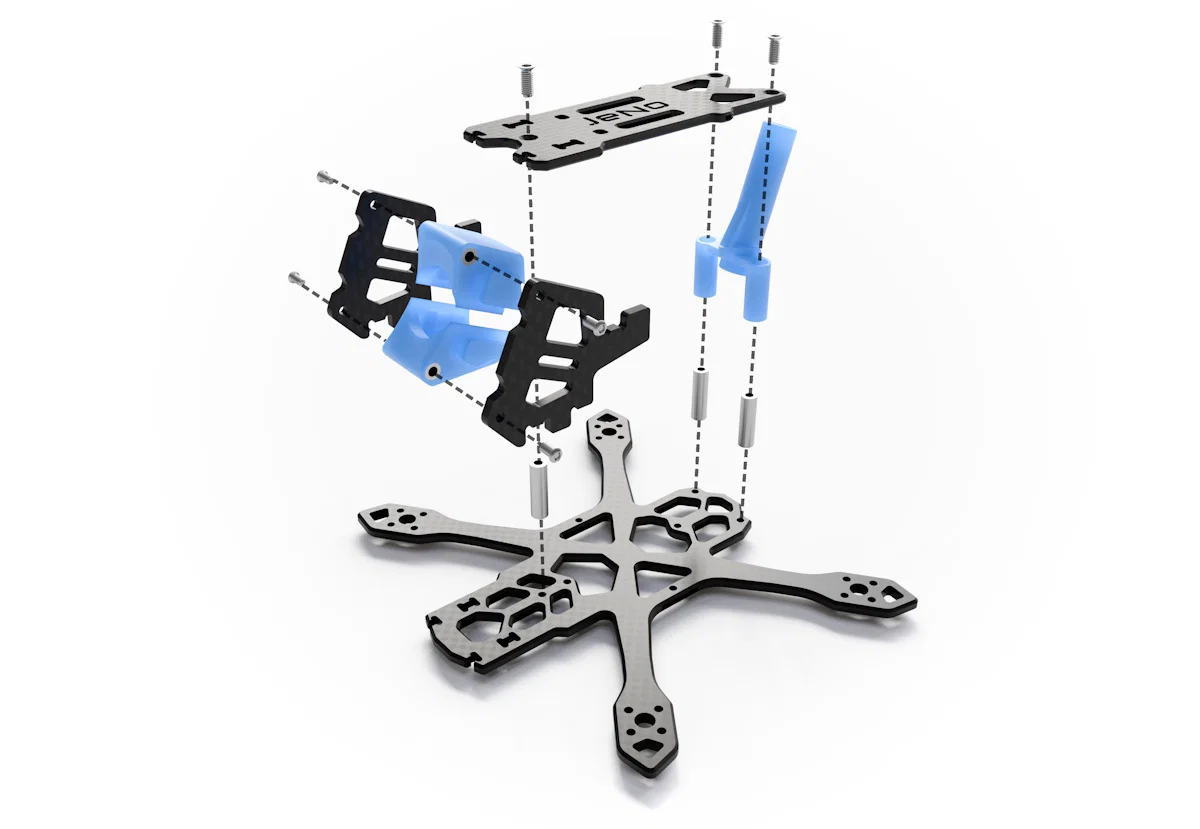

Dễ lắp ráp, lý tưởng cho người mới bắt đầu

Có khe xỏ dây đeo Lipo

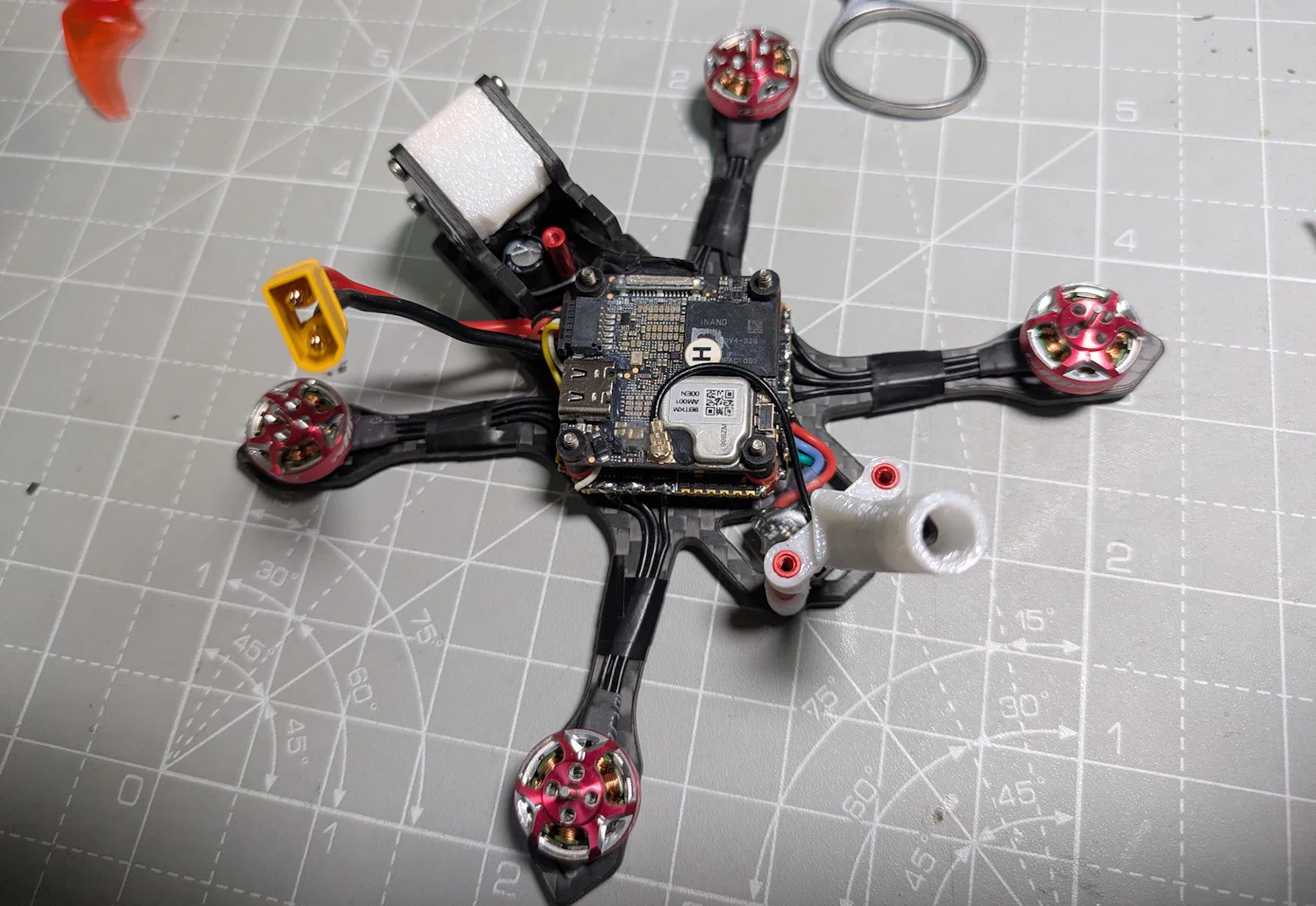

Tương thích FC có cổng USB đứng (với phiên bản "X-Core" và "Tank")

Đương nhiên là Open Source

1. Giới thiệu

Trong giai đoạn 2025/2026, chúng ta thấy nhiều công nghệ VTX HD mới xuất hiện: lens mod cho DJI O4 Lite, ArtLynk từ BetaFPV và Ascent từ Caddx. Những cải tiến này cực kỳ hữu ích cho các dòng drone nhỏ, đặc biệt là size 2.5".

Chúng tôi tin rằng 2.5" đang trở thành một lựa chọn chủ đạo, tương tự như 5" trong suốt thập kỷ qua, nhờ vào những ưu điểm: bền bỉ, kín đáo, an toàn, gọn nhẹ, chi phí linh kiện thấp và dễ lắp đặt. Đây chắc chắn là lựa chọn tốt nhất để bắt đầu chơi FPV!

Sau thành công của bản JeNo Pocket đầu tiên, chúng tôi mang đến JeNo Pocket V2 - phiên bản tối ưu với:

• Thiết kế hiện đại
• Độ bền được tăng cường
• Tương thích với các loại lens mod cho O4 Lite
• Nhiều tùy chọn cấu hình cho mọi phi công: Góc tilt camera (15-35°) và Chiều cao stack (14-20mm)
• Khe xỏ dây đeo lipo
• Hỗ trợ FC có cổng USB dọc

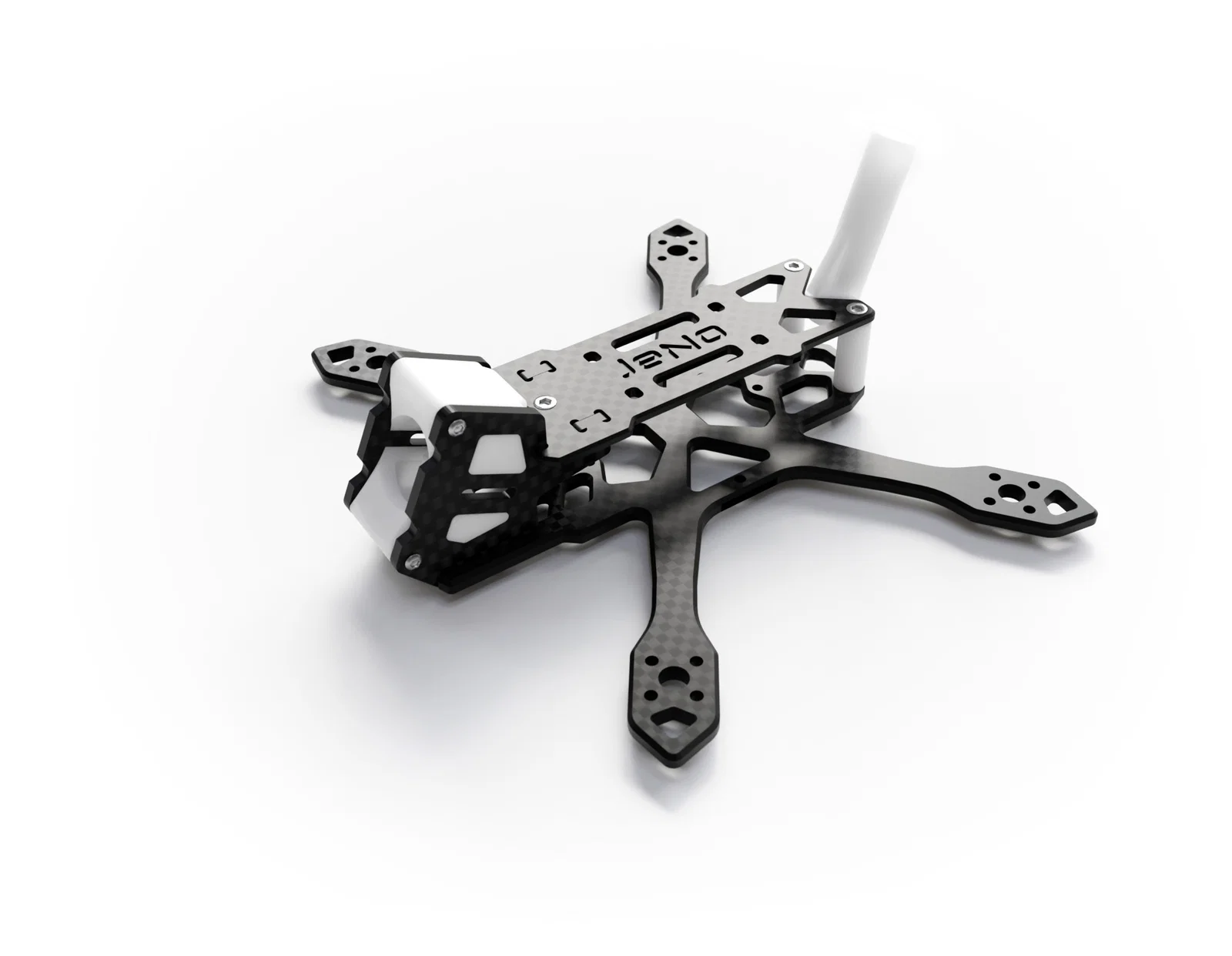

Phiên bản V2 này kế thừa trọn vẹn ADN của dòng JeNo: khung camera bằng carbon, hiệu suất cao, góc nhìn rộng (không thấy cánh quạt), không gian rộng rãi và hoàn toàn là Open Source.

2. Thông số kỹ thuật

• Hình dáng: Wide-X
• Cánh quạt: 2.5"
• Trọng lượng: X-Core (25g), Classic (27g), Tank (30g)
• Chiều cao stack: 14/16/18/20 mm

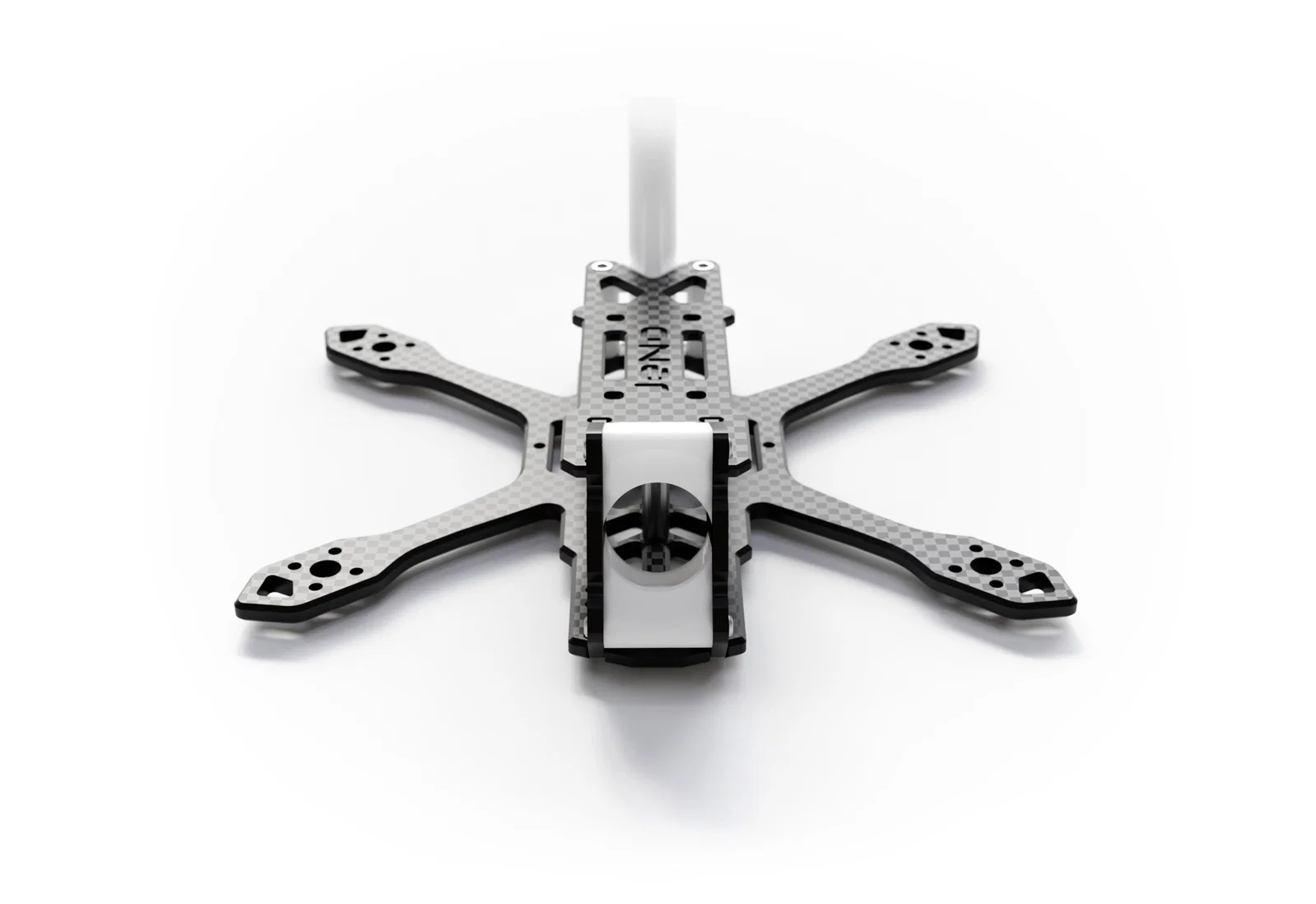

• Độ dày Carbon: Bottom plate 3mm, Top plate 2mm, Camera plates 2mm
• Khoảng cách motor: 9 mm
• Camera: 14mm (Nano), hỗ trợ O4 Lite + mods
• Stack: Chính 25.5 x 25.5 mm; Sau (RX) 13 x 13mm

3. Những cải tiến so với V1

Thiết kế và độ bền

Chúng tôi đã thay đổi kiểu dáng sang các đường nét hài hòa hơn, giúp tăng độ rộng chân tay arm, từ đó cải thiện độ cứng và độ bền đáng kể. Phần trước của bottom plate được mở rộng và rút ngắn để bảo vệ tốt hơn. Đã có sẵn vị trí để gắn ăng-ten chữ T.

Bottom plate "à la carte"

Chúng tôi cung cấp 3 phiên bản:

• Classic: Bản nâng cấp trực tiếp từ V1.
• X-Core: Tối ưu hóa trọng lượng, siêu nhẹ, dành cho các build đua hoặc freestyle với cánh quạt nhẹ (như Gemfan 2520).
• Tank: Cứng cáp nhất, chịu lực tốt, phù hợp với các loại cánh quạt nặng hoặc có pitch cao.

(Xem thêm chi tiết đầy đủ trong nội dung gốc về tùy chọn stack và camera)

4. Linh kiện khuyên dùng

• Motor: 1104, 1203, 1303 với KV từ 7500-8000 để chạy linh hoạt 2S hoặc 3S.
• Lipo: Dogcom 2S/3S 560mAh cho hiệu suất tốt nhất.
• Cánh quạt: Gemfan 2520-3 (cho sự nhẹ nhàng, chính xác) hoặc HQ 2.5x1.9x3.
• FC: Các dòng AiO 20A trở lên như JHEMCU GHF435AIO V2.

6. Đặt cắt khung

Bạn hãy gửi file DXF cho các xưởng cắt CNC uy tín. Nhớ lưu ý họ cắt bottom plate với thớ carbon xoay 45° để đạt độ cứng tối đa cho các tay arm.

14. Nhóm thiết kế

• nochamo
• Jerome / Jéjé FPV
• Cam.Traveler

(Xem thêm các hướng dẫn lắp ráp và cài đặt Betaflight trong phần chi tiết bên dưới).
